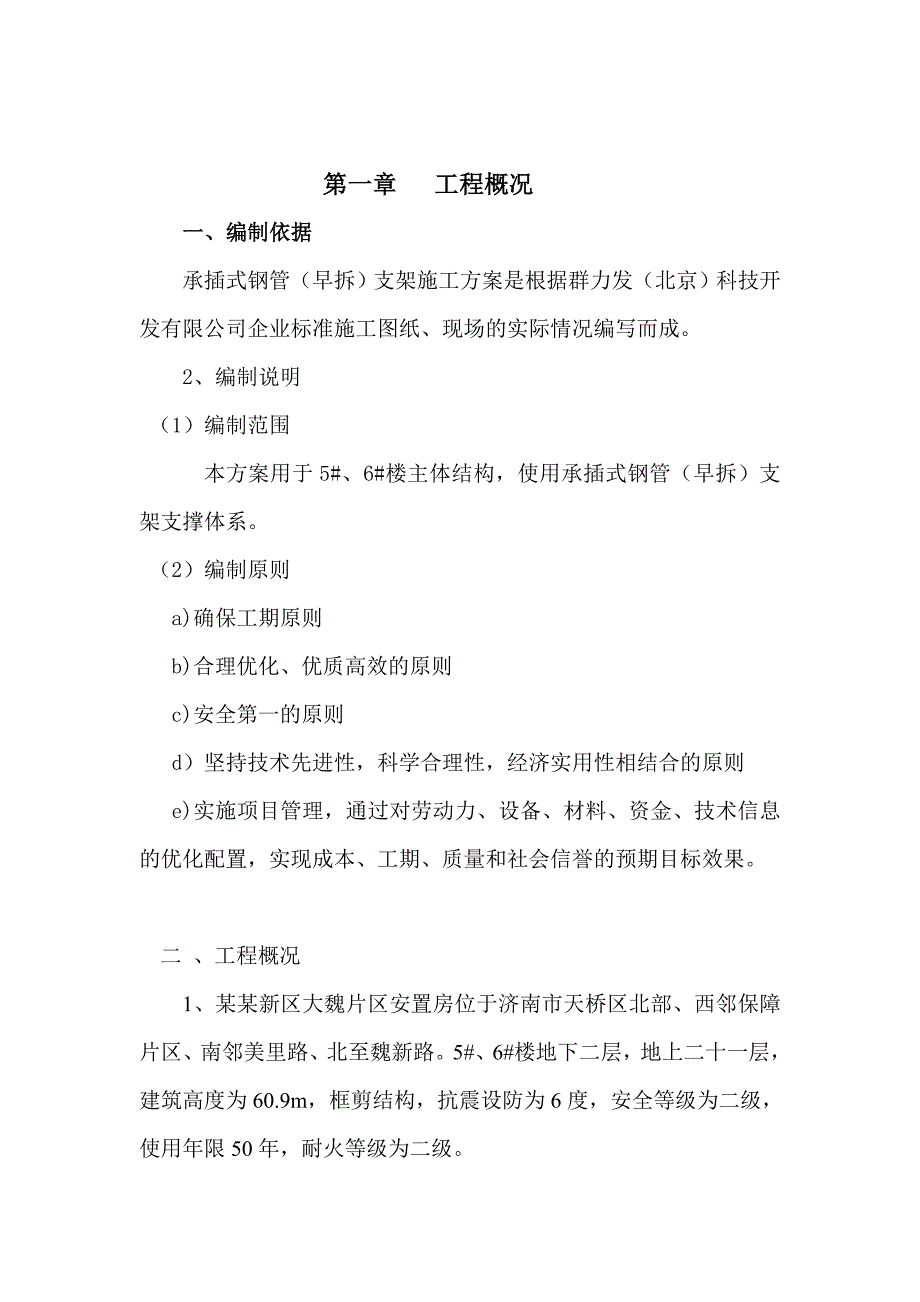

1、第一章 工程概况一、编制依据承插式钢管（早拆）支架施工方案是根据群力发（北京）科技开发有限公司企业标准施工图纸、现场的实际情况编写而成。 2、编制说明（1）编制范围 本方案用于5#、6#楼主体结构，使用承插式钢管（早拆）支架支撑体系。（2）编制原则 a)确保工期原则 b)合理优化、优质高效的原则c)安全第一的原则d）坚持技术先进性，科学合理性，经济实用性相结合的原则e)实施项目管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。二 、工程概况1、某某新区大魏片区安置房位于济南市天桥区北部、西邻保障片区、南邻美里路、北至魏新路。5#、6#楼地下

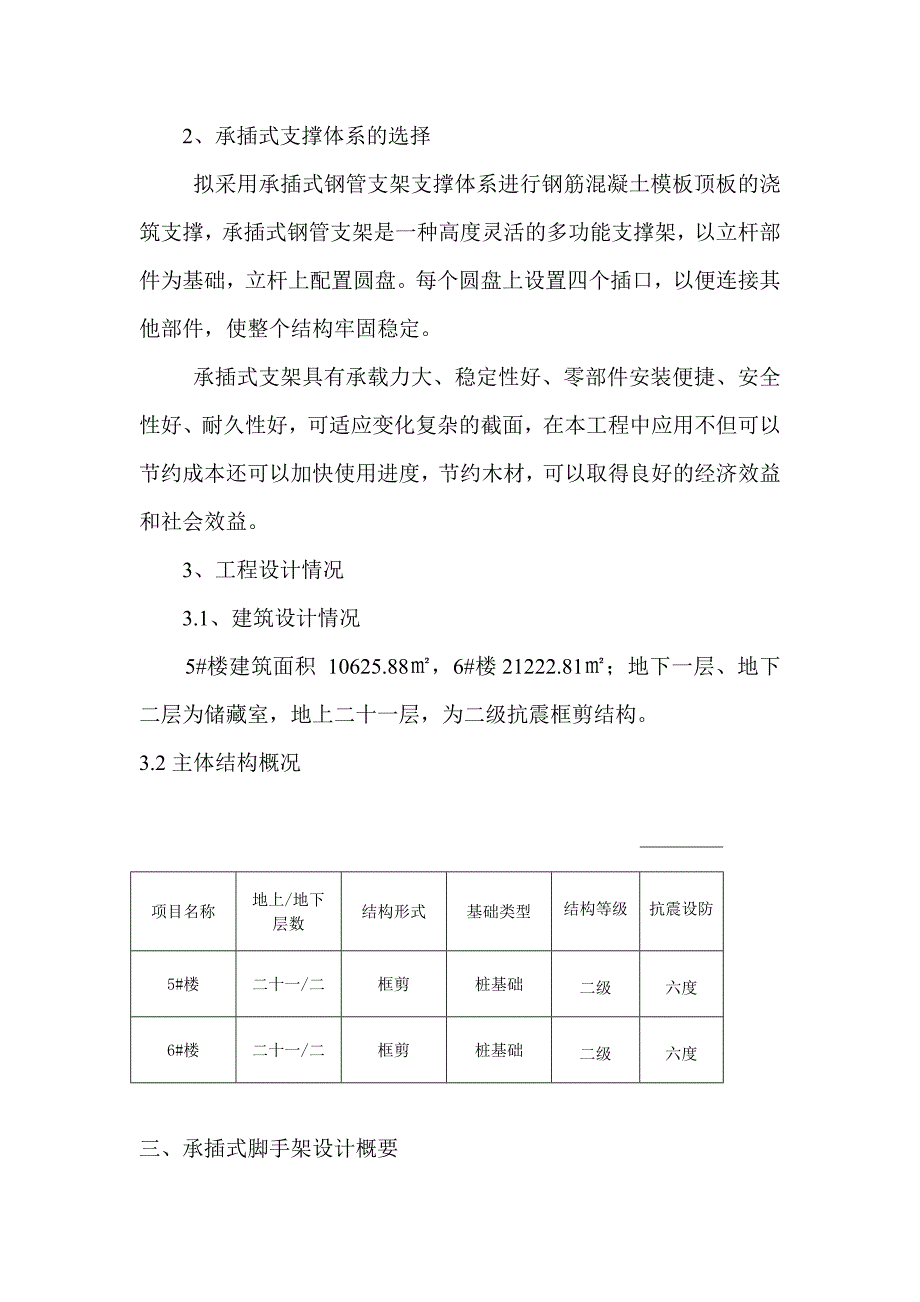

2、二层，地上二十一层，建筑高度为60.9m，框剪结构，抗震设防为6度，安全等级为二级，使用年限50年，耐火等级为二级。2、承插式支撑体系的选择 拟采用承插式钢管支架支撑体系进行钢筋混凝土模板顶板的浇筑支撑，承插式钢管支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆上配置圆盘。每个圆盘上设置四个插口，以便连接其他部件，使整个结构牢固稳定。 承插式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好，可适应变化复杂的截面，在本工程中应用不但可以节约成本还可以加快使用进度，节约木材，可以取得良好的经济效益和社会效益。3、工程设计情况3.1、建筑设计情况 5#楼建筑面积 10625.8

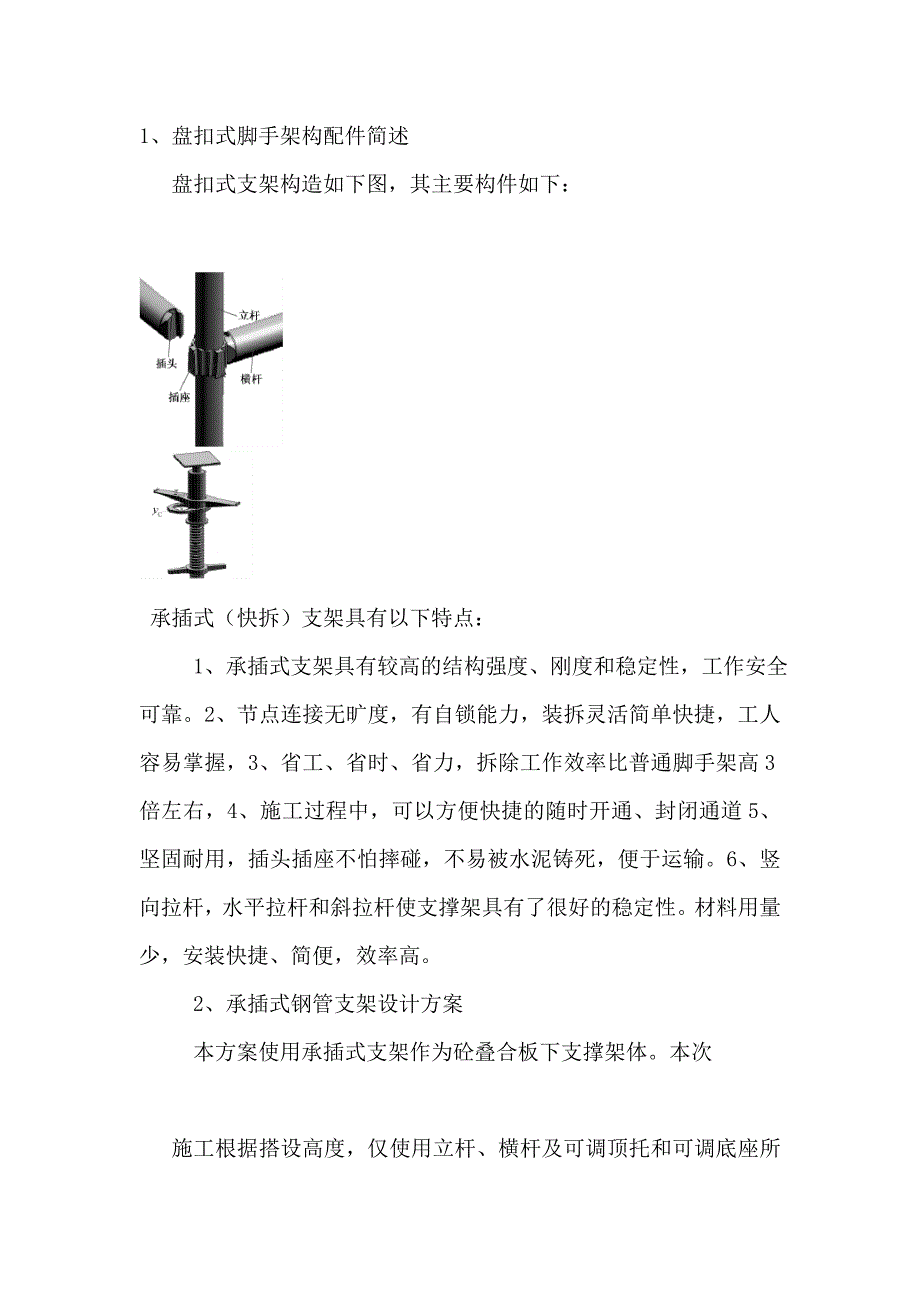

3、8，6#楼21222.81；地下一层、地下二层为储藏室，地上二十一层，为二级抗震框剪结构。3.2主体结构概况项目名称地上/地下层数结构形式基础类型结构等级抗震设防5#楼二十一/二框剪桩基础二级六度6#楼二十一/二框剪桩基础二级六度三、承插式脚手架设计概要1、盘扣式脚手架构配件简述 盘扣式支架构造如下图，其主要构件如下： 承插式（快拆）支架具有以下特点： 1、承插式支架具有较高的结构强度、刚度和稳定性，工作安全可靠。2、节点连接无旷度，有自锁能力，装拆灵活简单快捷，工人容易掌握，3、省工、省时、省力，拆除工作效率比普通脚手架高3倍左右，4、施工过程中，可以方便快捷的随时开通、封闭通道5、坚固耐用
4、，插头插座不怕摔碰，不易被水泥铸死，便于运输。6、竖向拉杆，水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少，安装快捷、简便，效率高。 2、承插式钢管支架设计方案 本方案使用承插式支架作为砼叠合板下支撑架体。本次施工根据搭设高度，仅使用立杆、横杆及可调顶托和可调底座所构成的塔架作为支撑，横杆通过轮盘上的孔楔紧，形成以个整体。第二章 材料及材料规格、性能3.1承插式钢管支撑体系主要材料的要求产品使用的钢管应符合YB242标准的规定，插座、插头、偰环采用碳素钢制作，其材料机械性能应符合GB/T11；铸件不得有沙眼、缩孔、裂纹等缺陷。力学性能要求见下表：序号项目合格标准荷载KN位移值1插座竖向
5、抗滑焊接强度20002水平方向轴向受拉2003水平方向轴向受压2004支架立杆承受竖向荷载（2250）301/1000L5早拆装置上托架承受竖向荷载1000新型建筑钢支撑架承插式盘扣架有以下优势：1 钢管采用插口安、拆简单、方便，施工速度快，与传统支模工艺相比，可提高工效30%。 2 节省扣件，避免工地扣件丢失3 可以无限接高，根据房间大小调配，还可应用于高支模4 模板体系具有较高的强度与刚度，稳定性能良好5 钢管表面处理采用电泳漆技术，水性漆处理相比化工漆处理更环保。6 散装快拼便于运输。架体底部支设祥图 第三章 施工技术措施1、承插式支撑的施工（1）施工前准备a)、认真做好承插式支撑的施工
6、安全、技术交底资料。b)、项目部组织现场管理人员和施工工人认真学习施工图纸和建筑施工承插式钢管支架安全技术操作规程。c)、组织承插式支架的材料进场并按计划堆放。 （2） 施工部署根据施工平面图，架体的平面、立面、剖面和节点构造详图计算每一施工区域所需要的配件数量。在平面图中给房间编号，按照每个房间的模板配置图及各房间构配件的用量。严格按其施工。 （3）施工工艺3.1 施工工艺将第一根主梁支起，可以由下面两人递与上面两人，而后由下面2人将顶杆插入主梁销片内并旋转锁紧，也可由下边2人先将顶杆插入主梁销片，直接将主梁举起，其主梁离边墙的距离以计划料时的尺寸为准，同时保证主梁上平面与梁帮上平面高度一致
7、。将第二根主梁支起，将副梁安装在两根主梁之间，依此类推，将整个房间支完。通过调整顶杆上的空心丝杠或底座丝杠将主梁上平面调整到与梁帮上面水平一致。铺模，以12202440mm规格的模板为例，铺模板时，模板2440mm平行于主梁，以主梁外套顶端开始，以保证通过调整活节位置使另一1220mm边落在1根副梁的中心线上。当模板出现翅曲等变形时，严格禁止在主梁上钉钉以免影响抽拉。模板安装完毕后，全面检查扣件螺栓，斜撑是否坚固稳定，模板拼逢是否严密。3.2立杆在房间内的定位方法：以房间的任意一个墙角为起始点，根据方案中立杆到墙面的距离用尺子设定立杆（具体方法见立杆定位示意图），另沿十字线或T字线互相垂直的两
8、个方向立两根立杆，用所需要长度的两根横杆将三根立杆插卡连接起来，然后在四边形的第四个角立一根立杆，再用两根横杆将四根立杆插卡连接成四边形。安装三角架时必须用榔头将插卡敲击到位。（最忌讳的：就是立杆和横杆未形成四边形及未调方正，即垂直度未调准以前，用榔头敲击插卡！）按上述方法完成支架的支搭。3.21按所放线的交点立一根立杆，另沿十字线或T字线相互垂直的两个方向立两根立杆，用所需要长度的两根横杆将三根立杆插卡连接起来，然后在四边形的第四个角立一根立杆，再用两根横杆将四根立杆插卡连接成四边形，沿放的线为准调成互相垂直的四边形，调准后，用榔头将横杆两头的插头与立杆插座均匀敲紧（不要猛敲一头），形成稳定
9、四边形。然后沿延长线方向，按顺直和垂直方向放两根立杆，三根横杆和一根立杆，两根横杆插卡连接，然后调方正，即垂直度、调准后，用榔头将横杆两头的插头与立杆插座均匀敲紧（不要猛敲一头）。安装三角架时必须用榔头将插头敲击到位。按上述方法完成支架的支搭。3.2.2支架支完后，放置早拆柱头，并使插销、托架就位，然后放上方木，按传统支模方式将主龙骨和次龙骨上标高调整到所需位置。3.2.3主次龙骨就位后，将早拆头上的顶板调整的高度比次龙骨低1-2mm，因为木方在施工过程中会产生收缩，绝对不可超过次龙骨方木高度，然后从一侧铺设模板，模板板带的方向和主楞的方向一致。（见平面格构示意图）3.2.4模板及支撑体系支搭
10、完后，必须经项目质检员、监理验收，合格后方可进行下道工序（绑钢筋及浇注混凝土）。3.2.5二层立杆下端设底座，底座与立杆一定要支实，不能出现虚支现象。3.2.6注意事项：检查早拆头顶板是否顶在模板下，早拆头顶板和模板的距离不要超过2mm，如距离太大不可早拆。3.2.7立杆安装时上下层对齐（保证垂直在同一中心线上），立杆居中下垫U型槽钢或底座，沿南北向布置，纵、横、斜向均成线。3.2.8竹胶板之间“硬顶”，所有的板缝均不允许粘贴不干净胶带。3.2.9顶板跨度4m时按照千分之二起拱（只是中间部分起拱，四周不起）。竹胶板模板直接拼缝，保证拼缝严密，板面平整、标高准确，竹胶板与墙体“硬顶”，同时沿房间
11、四周布置一圈50*100mm方木，方木与墙体之间粘贴海绵条（海绵条粘贴在方木上），防止漏浆。3.2.10铺设次龙骨，次龙骨为50100mm方木（立放），靠墙边边龙骨必须与墙面紧贴，在垂直次龙骨方向用50100mm方木作为边龙骨与墙紧贴，防止顶板阴角漏浆，利用墙体上最上排大模板螺栓孔固定，方木与墙体之间粘贴海绵条（海绵条粘贴在方木上），如下图所示。3.2.11保证顶板结构美观，竹胶板的使用合理、经济，其排列统一按项目上述要求进行，并且所有的竹胶板均需按房间编号，上下层同一房间进行倒用。第四章 质量、安全保证措施（一）质量措施1、材料要求承插式支架立杆采用Q345高强度钢管48*3.2，托座和底座
12、调节杆为顶丝，外径为38mm，内径为33mm。支架主要构件均为热浸镀锌防腐防锈处理，经久耐用。支架各构件必须功能齐全，否则不利用本工程。2、搭设质量要求及检验验收标准 1）搭设质量要求承插式支架的搭设必须遵照企业标准、产品使用说明书和本工程相适应的设计图纸，同时需满足以下要求： 对地基进行加固处理，保证其有足够的承载力，并且足够稳定，能够抵抗因气候变化而可能产生的破坏，并根据需要设置垫块。 支撑架搭设前需进行定位放线，搭设平面位置必须准确，纵横方向排列整齐。 每座塔架的安装完成后，用水平尺检查横杆水平度及垂直度，必须保证每个立杆的竖向保持垂直。 立杆与横杆及竖向斜拉杆间安装就位后需用锤子将楔形
13、销固定。 支架搭设完成后，按照规范在最外围及内部每隔5个架体设置从上而下的扣件式剪刀撑。 2）检查、验收标准支撑搭设完后按产品说明书及群力发科技发展有限公司企业标准验收。3、承插式支架拆除要点和注意事项 承插式支架的卸载、拆除必须与模板系统的拆除施工相协调。 承插式支架的卸载、拆除需在梁板砼达到设计和规范规定的强度要求时才能拆除。 拆除每层立杆、横杆、斜拉杆按从上而下的顺序一一拆除。 将拆下的材料分类存储。（二）安全措施1、 安全生产管理（1） 承插式支架的施工全过程中必须由专业人士在现场监督指导，必须在安全措施到位的情况下，配备有经验的工人进行施工操作。（2） 工人必须配备安全带、安全帽、防
14、护服等安全设备，防止发生施工事故。（3） 必须划定施工范围，非施工人员严禁入内。（4） 风速大于60KM/H及冰雪天气都禁止施工，雨天必须采取可靠的防滑措施，及时清理积水。（5） 承插式支架的卸载、拆除施工前必须先检查模板系统和承插式支架各部件的工作状态，无异常情况后方可进行拆装作业。施工时塔架下和支架旁禁止非施工人员进入。（6） 承插式支架的施工过程中严禁高空抛物，在合适的层次可建立简易的材料堆放平台用于支架材料部件的临时存放。2、 施工应急预案（1） 施工方案中要明确施工过程中可能出现的安全问题或安全事故，针对性的采取措施，责任落实到人，应急所需的材料、工具、设备要到位。（2） 支架监控人
