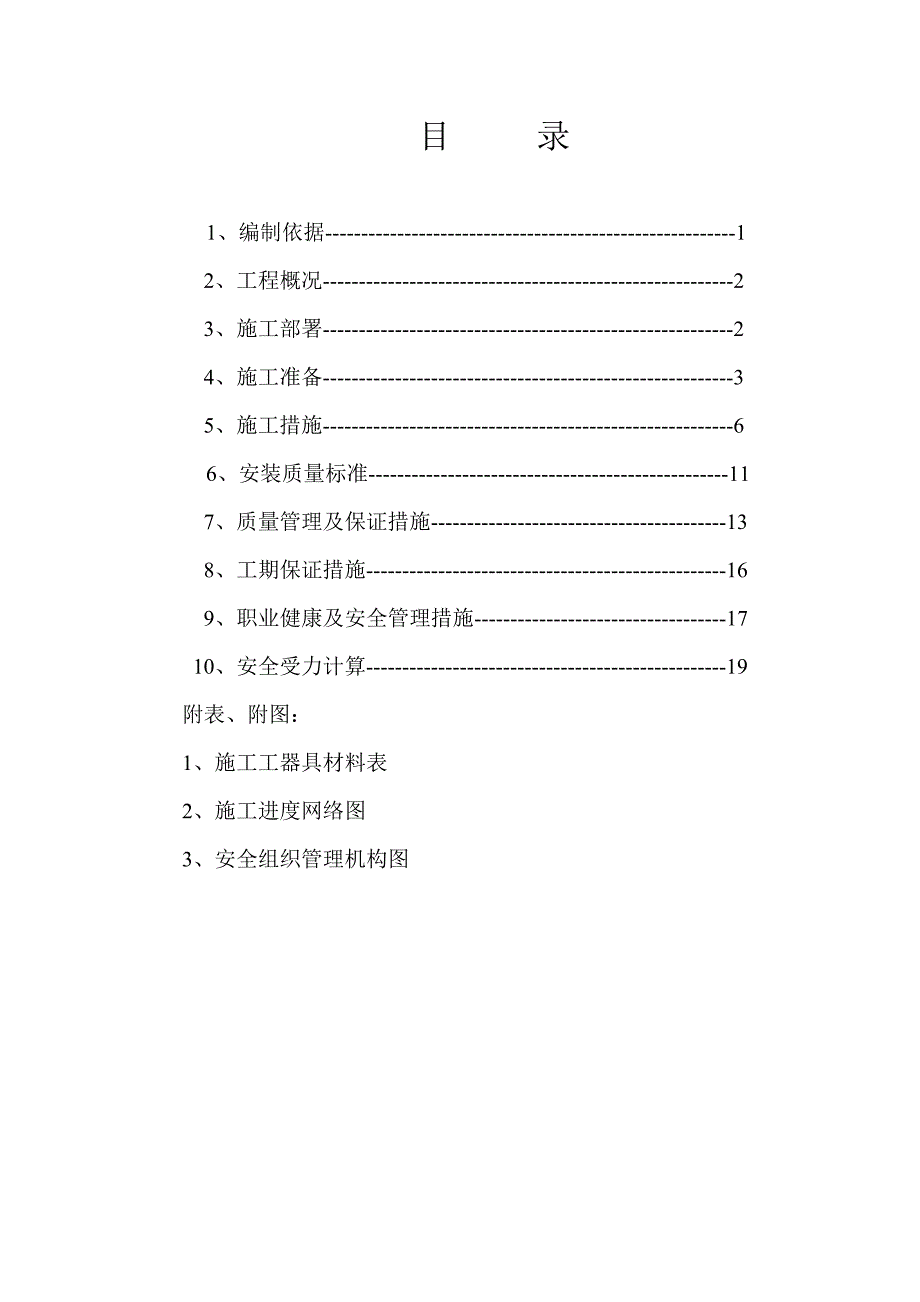

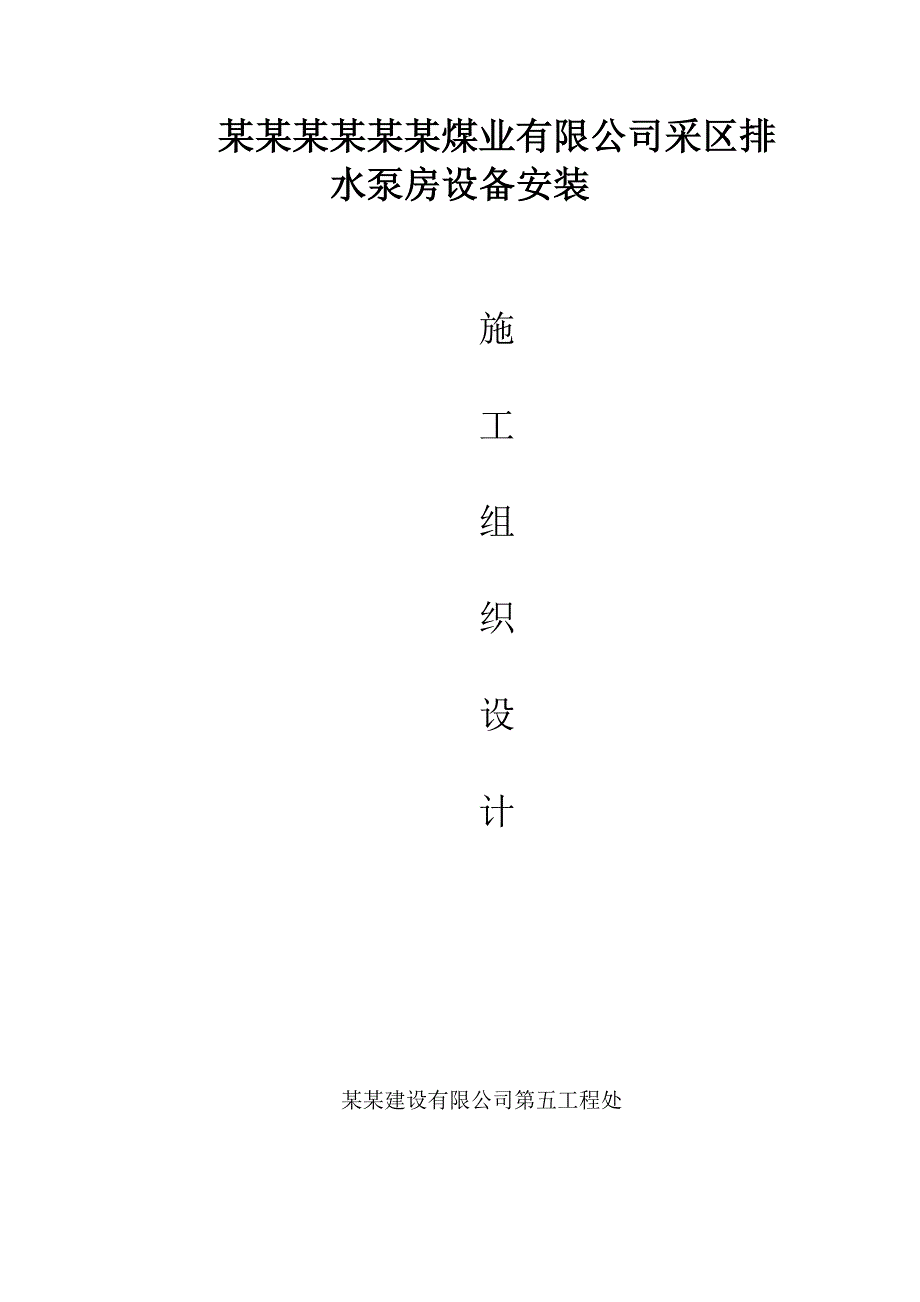

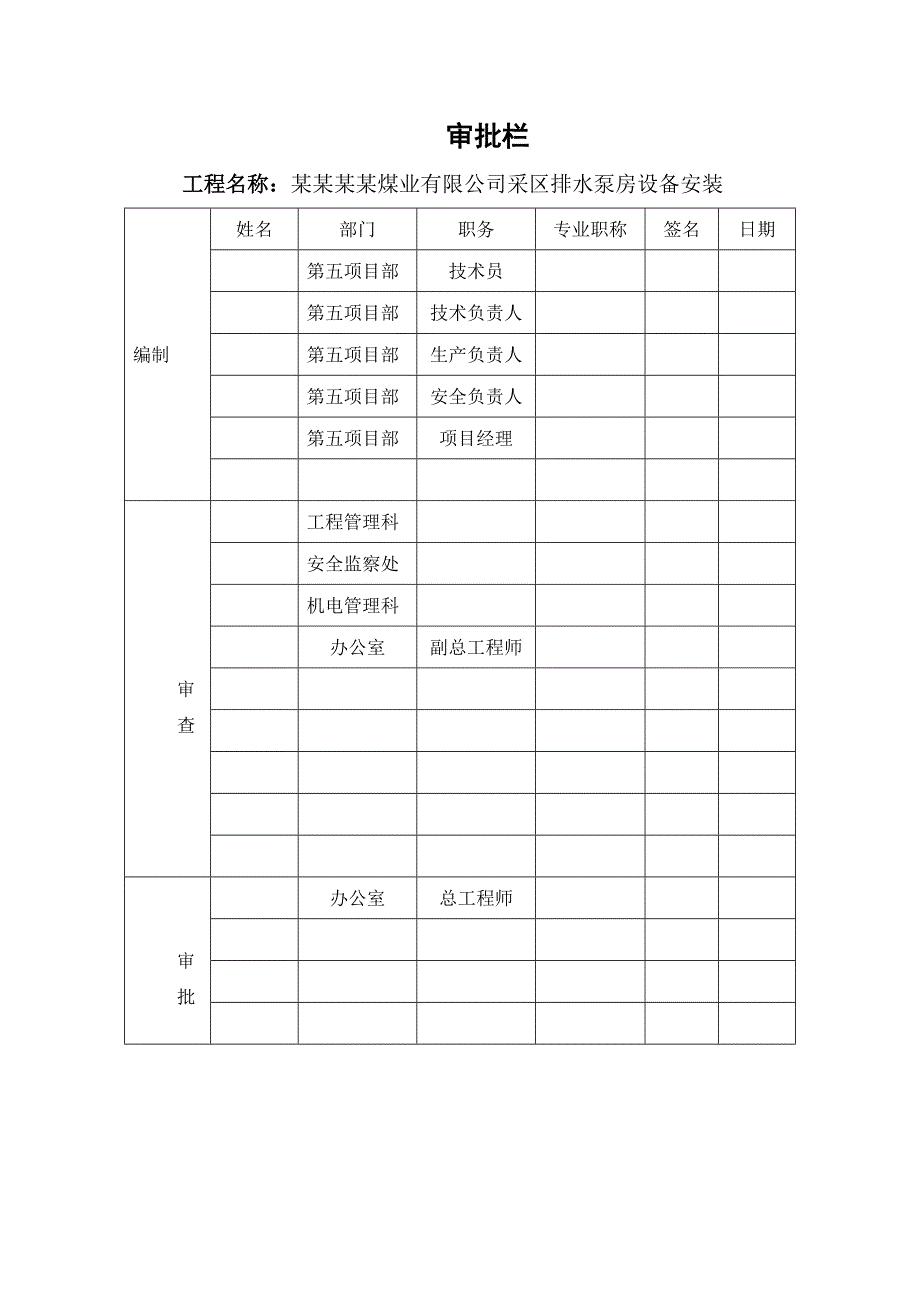

1、审批栏工程名称：某某某某煤业有限公司采区排水泵房设备安装编制姓名部门职务专业职称签名日期第五项目部技术员第五项目部技术负责人第五项目部生产负责人第五项目部安全负责人第五项目部项目经理审查工程管理科安全监察处机电管理科办公室副总工程师审批办公室总工程师某某某某某某煤业有限公司采区排水泵房设备安装施工组织设计某某建设有限公司第五工程处目 录1、编制依据-12、工程概况-23、施工部署-24、施工准备-35、施工措施-66、安装质量标准-117、质量管理及保证措施-138、工期保证措施-169、职业健康及安全管理措施-1710、安全受力计算-19附表、附图：1、施工工器具材料表2、施工进度网络图3、
2、安全组织管理机构图一、编制依据一、施工验收规范1、工程测量规范（GB50026-2007）2、机械设备安装工程施工及验收通用规范(GB50231-2009)3、电气装置安装工程电缆线路施工及验收规范（GB50168-2006）4、电气装置安装工程接地装置施工及验收规范（GB50169-2006）5、现场设备、工业管道焊接工程施工及验收规范（GB50236-98）二、质量检验评定标准1、煤矿安装工程质量检验评定标准（MT5010-95）三、施工安全管理规程、规范1、煤矿安全规程 2011年版2、施工现场临时用电安全技术规范（JGJ46-2005）3、煤矿建设安全规范AQ1083-2011四、某某
3、建设有限公司一体化管理体系文件2010版二、工程概况采区排水泵房位于副斜井北轨道大巷，为满足采区排水的需要，设计安装3台型号为BQS120-100-75/N潜水泵，配套660V 75KW的电动机。3台泵均匀分布在2趟1946循环排水管路上，排出的矿井水经过循环管路-主排水泵房-主排水管路-地面排水管路-污水处理站，处理合格后供洗煤厂使用。潜水泵电压等级为660V,电源引自井下主变电所。本工程主要安装工程量如下：矿用隔爆潜水排沙电泵 BQS120-100-75/N（配套电动机660V，75KW）1946无缝钢管40米1084无缝钢管59米闸阀Pg=1.6Mpa,Dg=100mm 11台逆止阀Pg
4、=1.6Mpa,Dg=100mm 3台焊接直管座Pg=1.6Mpa,Dg=100mm 3个90焊接弯头Pg=1.6Mpa,Dg=175mm 5个90焊接弯头Pg=1.6Mpa,Dg=100mm 8个焊接等径三通Pg=1.6Mpa,Dg=100mm 4个焊接异径三通Pg=1.6Mpa,Dg=1752/100mm 6个焊接异径管Pg=1.6Mpa,Dg=175/100mm 2个焊接等径三通Pg=1.6Mpa,Dg=175mm 2个铁篦子 一套矿用隔爆兼本质安全型真空电磁起动器 QJZ-120/V 3台矿用隔爆兼本质安全型真空馈电开关 KJZ-200/660Z 660V 7台矿用隔爆型移动变电站KB
5、SGZY-200/10 10/0.69KV 2台照明信号综合装置 ZBZ-4.0/660M 4.0KVA 660V 1台接地系统 一套三、施工部署3.1施工项目管理组织由项目经理及副经理组成项目管理机构，主管技术、质量、生产、安全、经营、成本和行政管理工作，并负责对工程的领导、指挥、协调、决策等重大事宜。具体见项目组织机构框图。3.2总施工方案3.2.1根据采区排水泵房设备安装的特点，其安装方案为：采区排水泵房基础完成后，首先应进行测量放线，标出各电器设备布置的位置。检查处理完成后，布置加工好的10台真空馈电开关的底座。利用提升机将电气设备下放到井底车场，由人工配合井底车场调度绞车将设备运至采
6、区排水泵房。按图纸要求布置电气设备，然后进行各电气设备的接线及接地装置的安装。3.3施工质量目标：合格3.4劳动组织1）根据工程特点、建设工期及我单位承诺的条件，结合当时、当地的情况，合理地组织一支强有力的施工队伍进场。2）做好职工的入场教育，搞好全员交底工作，包括技术交底、任务交底、工序交底和安全交底，教育职工做到文明施工。3）落实各级人员的岗位责任制。对职工进行施工组织设计及各分项工程施工方案的集体交底，使全体干部职工都能做到心中有数，施工人员能掌握技术及质量标准；除对关键部位进行详细交底外，还应做现场示范，促使操作工人理解“企业在我心中，质量在我手中”及“百年大计，质量第一”的内涵。4）
7、施工人员配备如下：工 种施 工 阶 段施工准备 施工阶段收尾阶段钳工231电工222起重工11电焊工221提升机司机1 测量工111辅助工242合计111373. 5本工程计划工期15天，详见施工进度网络图。四、施工准备4.1 技术准备4.1.1熟悉和审查图纸，进行图纸会审。4.1.2由项目部组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的问题作好记录。4.1.3工程开工前及时与业主、设计单位联系，作好设计交底及图纸会审工作。4.1.4准备与本工程有关的规程、规范、标准、图集根据施工图纸，准备与本工程相关的规范、规程、标准及有关图集，并分发给项目部有关人员。4.1
8、.5基准点交接测量由甲方组织有关人员将安装中心线基准点、标高点交给我单位，经双方核实后在测量记录上签字存档，作为工程竣工资料。测量人员根据建设单位提供的基准点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。4.1.7技术工作计划4.1.7.1根据工程的特点，经过详细的技术论证，按期编制缜密、合理的施工措施和技术交底，要求施工措施和技术交底必须经审批后实施，施工措施和技术交底要及时准确并有针对性。4.1.7.2根据工程情况，及时计算各种原材料、成品及半成品的用量，按有关的规范、标准进行试验工作。4.1.7.3 提前做好施工部分设计详图及材料加工放样工
9、作。4.1.7.4做好各种设备和材料进场计划，主要设备和材料施工用量计划。4.2材料设备准备4.2.1施工材料设备的准备施工前根据施工器具使用计划准备好施工用器具，对所用设备进行检测和检修，合格后方能使用。 4.2.2构配件和预制品加工的准备4.2.2.1设备运输、存放为保证设备安装质量，加快工程进度，对到货设备要会同甲方和监理单位进行开箱检查和验收，对材料进行验收；以便能事先发现问题，予以处理。按材料、设备技术资料文件及装箱清单进行拆箱验收，并认真填写“设备开箱检查记录”和“设备或材料进场报验单”。 材料要入库登记保管，设备要尽量在开箱验收后立即进行安装。对暂时不能安装的小型设备和零、部件及
10、随机的电气仪表元件要放置在防潮防尘的库房内，安排专人妥善保管；较大设备要在井口附近利用原包装或采取覆盖等其他措施进行保护，以免因施工、恶劣环境或其他原因而造成损坏。材料、设备检验项目如下：随机文件，如装箱清单、出厂合格证明书、安装说明书等。核实设备及附件的名称、规格、数量。进行外观和防爆面的质量检查，不得有破损、变形、锈蚀、失爆等缺陷。随机的专用工具是否齐全。电气设备运输过程中需进行必要的保护，严禁在装卸和运输时对成品造成损坏。成品的运输顺序按安装需要安排。电气设备运到现场后，应按安装顺序堆放。4.3基础验收基础验收以采区排水泵房设备安装基础图为依据，根据图纸尺寸复核各基础尺寸。五、施工措施1
11、）安装前的检查与试验（1）潜水泵下井前要对其做绝缘电阻测试，潜水电泵电缆接头必须浸入水中6h，其绝缘电阻不得低于5M，电机定子绕阻在室温水中浸渍48h后，对机壳绝缘电阻不得低于40M。（2）各电气设备在安装前要进行外观检查及仪表、元件检查，表面应完整无锈蚀，密封良好，部件及闭锁装置齐全、可靠。（3）操作机构灵活，保护装置正常，保护动作灵敏可靠。（4）低压开关柜主回绝缘电阻不低于5M，二次回路绝缘电阻均不低于0.5M。（5）绝缘瓷件严禁有裂纹、缺损和瓷轴损坏等缺陷，瓷套管与铁法兰粘合牢靠，封口的密封要良好。（6）对变压器、熔断器、绝缘子等，安装前必须按规定进行耐压绝缘试验，不合格者不得安装。（7
12、）按规定进行高压防爆开关、电缆等高压电气设备进行相关的电气试验，合格后方可下井安装，并做好测试记录。2）设备下放就位用6T叉车把所要安装的高低压防爆开关和变压器逐台吊放在平板车上，并用钢丝绳捆绑牢固；变压器装车时，要把滚轮拆除后平坐于平板车上，并用两只5吨葫芦和绳头把变压器捆绑牢固。设备捆绑牢固后，再次由班长或技术员检查一遍，确认无误后，方可交给运班队下放至井底车场。设备下至井底车场后，利用打好的起吊点和五吨葫芦把防爆开关和变压器逐台吊下车，然利用撬棍和滚杠把开关柜和变压器挪移至变电所内。设备下放按设备布置图的安装位置由里到外，先下变压器，最后下低压防爆开关的顺序，下放。3）设备安装（1）潜水排沙电泵安装根据图纸设计要求，将1084无缝钢管通过法兰与潜水泵连接。使用临时安装的一台11.4KW调度绞车将潜水泵下放至安装位置。在1084无缝钢管上安装一对角钢抱卡，抱卡通过4颗M1240的螺栓固定在预埋12#槽钢上，保证潜水泵距井底为1米。继续下放1084无缝钢管通过法兰与潜水泵上的管路连接，安装抱卡。用卷尺测量连接潜水泵管路的法兰至焊接直管座支撑梁上平面的距离，根据尺寸
