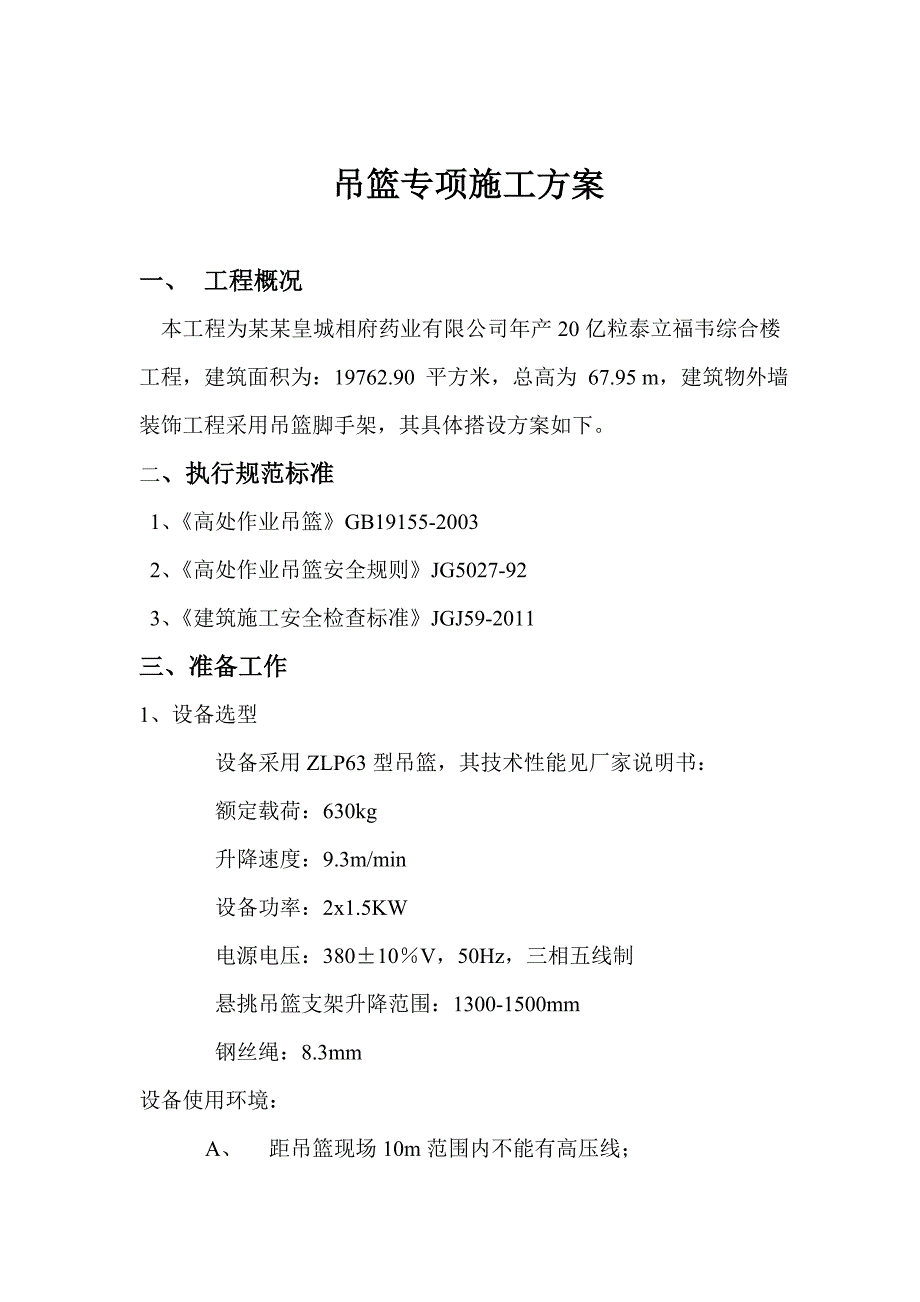

1、 吊篮专项施工方案一、 工程概况 本工程为某某皇城相府药业有限公司年产20亿粒泰立福韦综合楼工程，建筑面积为：19762.90 平方米，总高为 67.95 m，建筑物外墙装饰工程采用吊篮脚手架，其具体搭设方案如下。二、执行规范标准 1、高处作业吊篮GB19155-20032、高处作业吊篮安全规则JG5027-923、建筑施工安全检查标准JGJ59-2011三、准备工作1、设备选型 设备采用ZLP63型吊篮，其技术性能见厂家说明书： 额定载荷：630kg 升降速度：9.3m/min 设备功率：2x1.5KW 电源电压：38010V，50Hz，三相五线制 悬挑吊篮支架升降范围：1300-1500m

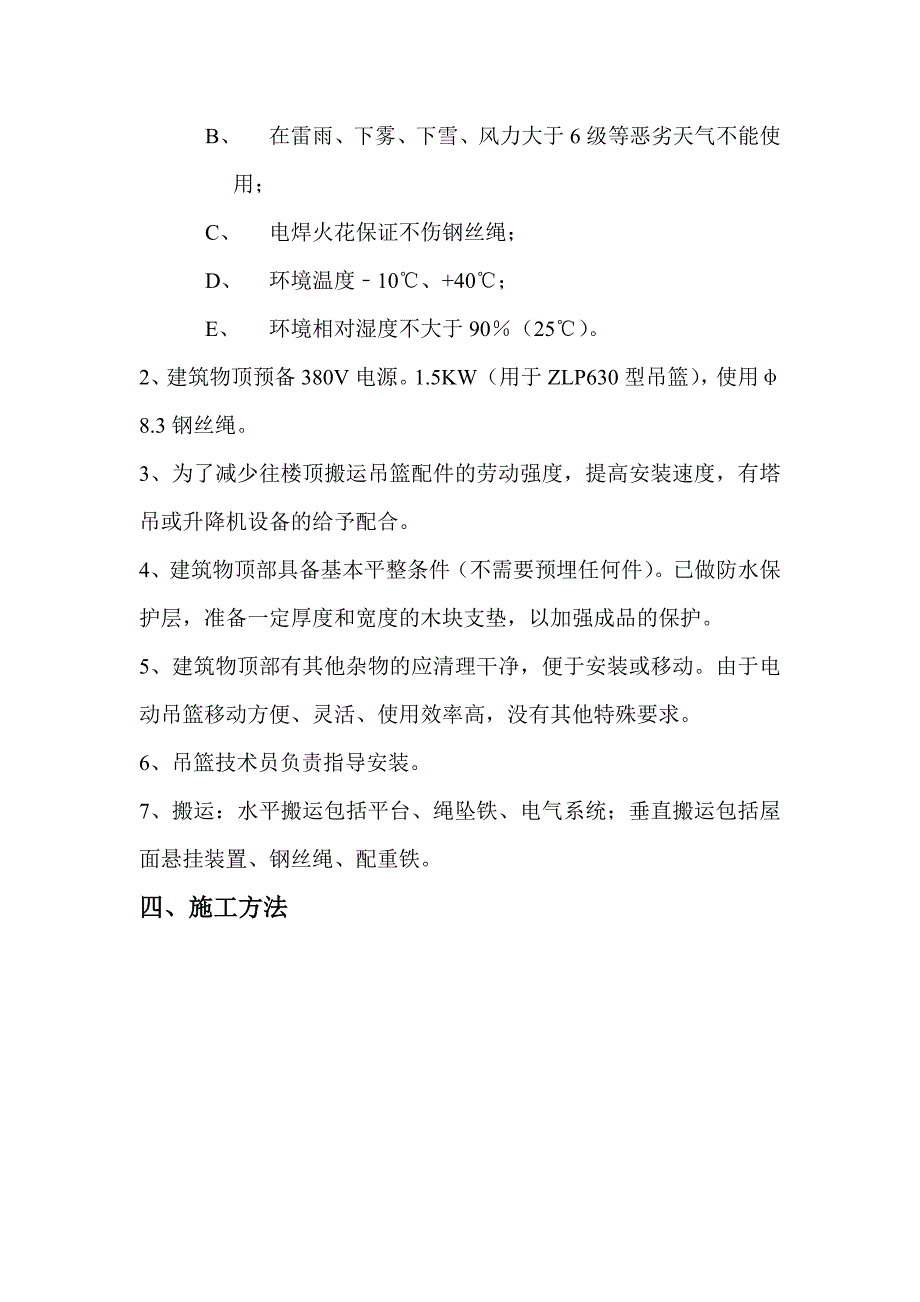

2、m 钢丝绳：8.3mm设备使用环境：A、 距吊篮现场10m范围内不能有高压线；B、 在雷雨、下雾、下雪、风力大于6级等恶劣天气不能使用；C、 电焊火花保证不伤钢丝绳；D、 环境温度10、+40；E、 环境相对湿度不大于90（25）。2、建筑物顶预备380V电源。1.5KW（用于ZLP630型吊篮），使用8.3钢丝绳。3、为了减少往楼顶搬运吊篮配件的劳动强度，提高安装速度，有塔吊或升降机设备的给予配合。4、建筑物顶部具备基本平整条件（不需要预埋任何件）。已做防水保护层，准备一定厚度和宽度的木块支垫，以加强成品的保护。5、建筑物顶部有其他杂物的应清理干净，便于安装或移动。由于电动吊篮移动方便、灵活

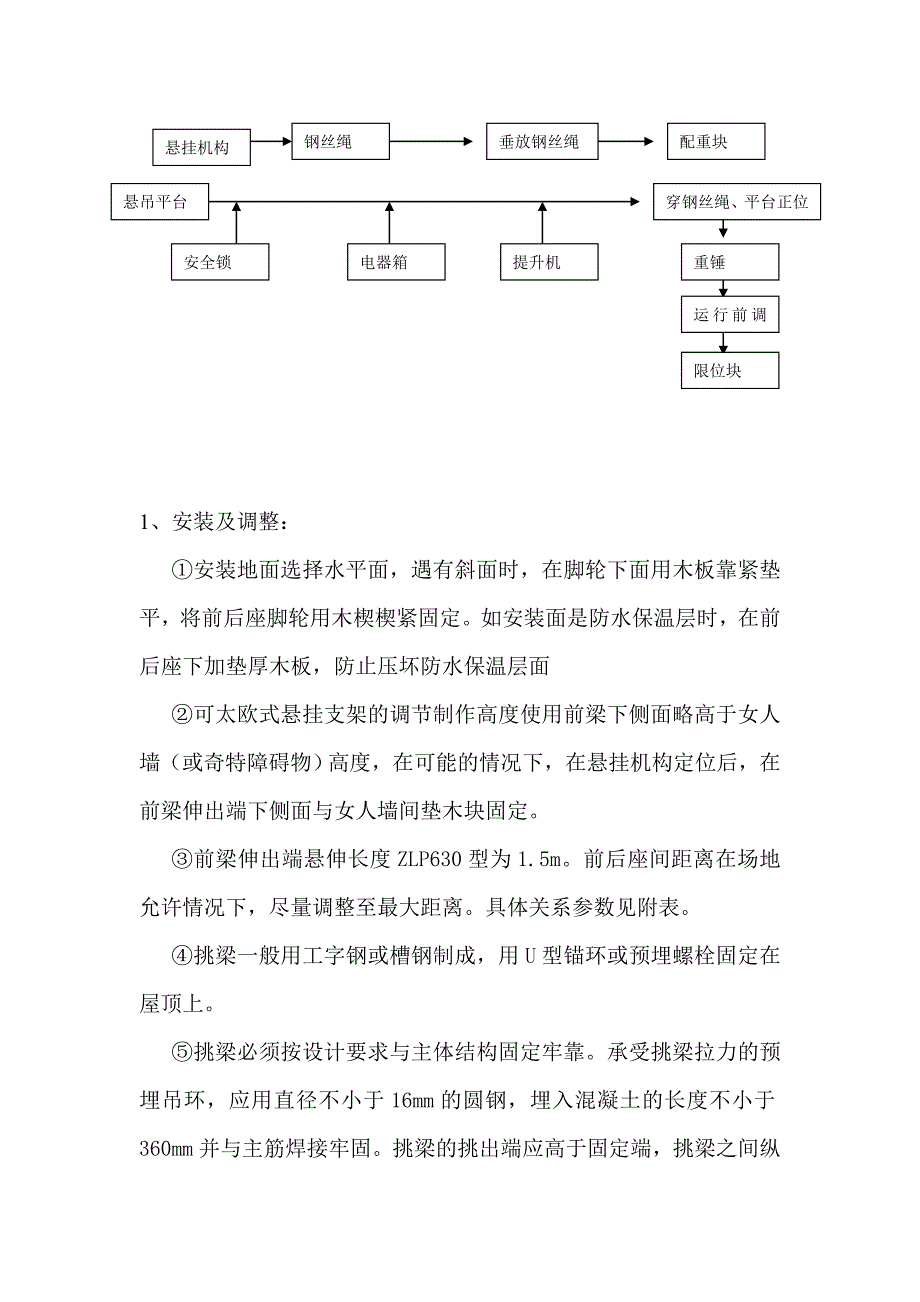

3、、使用效率高，没有其他特殊要求。6、吊篮技术员负责指导安装。7、搬运：水平搬运包括平台、绳坠铁、电气系统；垂直搬运包括屋面悬挂装置、钢丝绳、配重铁。四、施工方法限位块运行前调整垂放钢丝绳钢丝绳电器箱安全锁提升机重锤悬吊平台穿钢丝绳、平台正位配重块悬挂机构1、安装及调整： 安装地面选择水平面，遇有斜面时，在脚轮下面用木板靠紧垫平，将前后座脚轮用木楔楔紧固定。如安装面是防水保温层时，在前后座下加垫厚木板，防止压坏防水保温层面 可太欧式悬挂支架的调节制作高度使用前梁下侧面略高于女人墙（或奇特障碍物）高度，在可能的情况下，在悬挂机构定位后，在前梁伸出端下侧面与女人墙间垫木块固定。 前梁伸出端悬伸长度Z
4、LP630型为1.5m。前后座间距离在场地允许情况下，尽量调整至最大距离。具体关系参数见附表。 挑梁一般用工字钢或槽钢制成，用U型锚环或预埋螺栓固定在屋顶上。 挑梁必须按设计要求与主体结构固定牢靠。承受挑梁拉力的预埋吊环，应用直径不小于16mm的圆钢，埋入混凝土的长度不小于360mm并与主筋焊接牢固。挑梁的挑出端应高于固定端，挑梁之间纵向应用钢管或其他材料连接成一个整体。 挑梁挑出长度应使吊蓝钢丝绳垂直于地面。 必须保证挑梁抵抗力矩大于倾覆力矩的三倍。 当挑梁采用压重时，配重的位置和重量应符合设计要求，并采取固定措施。 吊篮平台可采用焊接或螺栓连接进行组装，禁止使用钢管扣件连接。2、悬吊平台的
5、安装：前栏片前栏片前栏片提升机安装架（ 两 端 ）底座底座底座后栏片后栏片后栏片悬吊平台的安装、调整： 选择平整的地坪做安装面。 个基本接对接处对齐，预紧后整个平台框架平直。 安装两端提升机架使安全锁支架朝向平台外侧。 装成后均匀紧固全部连接螺栓。 使用手板葫芦时用设置保险卡，保险卡能有效的限制手板葫芦的升降，防止吊篮平台发生下滑。 吊篮组装完毕，经检查合格后，接上钢丝绳，同时将提升钢丝绳和保险绳分别插入提升机构及安全锁中，使用中必须有两根直径为12.5mm以上的钢丝绳做保险绳，接头卡扣不少于3个，不准使用接头的钢丝绳。 当使用吊钩时，应有防止钢丝绳滑脱额定保险装置（卡子），将吊钩和吊索卡死。
6、 吊篮内作业人员必须系好安全带，安全带挂钩应挂在作业人员上方固定的物体上，不准挂在吊篮工作钢丝绳上，以防工作钢丝绳断开。3、安全锁及提升机的安装： 安全锁和提升机分别安装与悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。 提升机安装与悬吊平台内，安装时将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁稍锁定后，在提升机箱体上端用两只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊人悬吊拼图太内进行安装。采用弧一种方法安装时，须将提升机出绳口处稳妥垫空，
7、并在钢丝绳露出处绳口时用手小心将绳引出，防止钢丝绳头部冲击地面而受损。4、电气箱安装与悬吊平台中间部位的后栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。 电气箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接槎头插入电箱下端的相应插座中。5、吊篮脚手架搭设要求：吊篮的负荷量（包括人体重）不准超过1176N/m2（120kg/m2），人员和材料要对称分布，保证吊篮两端负载平衡。严禁在吊篮的防护意外和护头棚上作业，任何人不准擅自拆改吊篮。吊篮里皮距建筑物以10cm为宜，梁吊篮之间间距不得大于20cm。以手板葫芦为吊具的吊篮，钢丝绳穿好后，必须将保险扳把拆掉，系牢保险绳，并将
8、吊篮与建筑物拉牢。吊篮长度一般不得超过8m，吊篮宽度以0.8 - 1m为宜。单层吊篮高度以2m、双层吊篮高度以3.8m为宜。用钢管组装的吊篮，立杆间距不准大于2m，大小面均须打戗。采用焊接边框的吊篮，立杆间距不准超过2.5m，长度超过3m的大面要打戗。单层吊篮至少设3道横杆，双层吊篮至少设5到横杆。双层吊篮要设爬梯，留出活动盖板，以便人员上下。承重受力的预埋吊环，应用直径不小于16mm的圆钢。吊环埋入混凝土内的长度应大于39cm，并与墙体主筋焊接牢固。预埋吊环距支点的距离不得小于3m。 安装挑梁弹出建筑物一段稍高于另一端，挑梁之间用杉篙或钢管连接牢固，挑梁应用不小于14号工字钢强度的材料。 挑
9、梁挑出的长度与吊篮的吊点必须保持垂直。阳台部位的挑梁的挑出部分的顶端要加斜撑抱桩，斜撑下要加垫板，并且将手里的阳台板和以下的两层阳台板设立柱加固。11、吊篮升降机使用的手板葫芦应用3t以上的专用配套的钢丝绳。倒链应用2t以上承重的钢丝绳，直径应不小于12.5mm。12、钢丝绳不得接头使用，与挑梁连接处要有防剪措施，至少用3个卡子进行卡接。13、吊篮长度在3m以上8m以下的要设3个吊点，长度在3m以下的可设两个吊点，但蓝内人员必须挂好安全带。14、吊篮搭设构造必须遵照专项安全事故组织设计（施工方案）规定，组装或拆除时，应3人配合操作，严格按照设程序作业，任何人不允许改变方案。15、吊篮的脚手板必
10、须铺平、铺严，并与横向水平杆固定牢固，横向水平杆的间距可根据脚手板厚度而定，一般以0.51m为宜。吊篮作业层外排和两端小面均应设两道护身栏，并挂密目安全网封严，索死下角，里侧应设护身栏。16、不得将两个或几个吊篮连在一起同时升降，两个吊篮接头处应与窗口、阳台作业面错开。17、吊篮使用期间，应奖惩检查吊篮防护、保险、挑梁、手板葫芦、倒链和吊索等，发现隐患，立即解决。18、吊篮组装、升降、拆除、维修必须由专业架子工进行。6、通电、检查 电源是380V相接地电源，电源电缆接出自可固定。 顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。 钢丝绳连接处的绳口装夹正确，螺母拧紧可靠。
11、悬垂钢丝绳应分开，无绞结、缠绕和折弯。 提升机、安全锁及悬吊平台安装正确，连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。 电缆接插件正确无松动，保险损扣可靠锁紧。 电缆施工立面上无明显突出物或其它障碍物。通电后检查及要求： 闭合电箱内开关，电气系统通电。 将转换开关置于左位置，分别点动操纵开关的上升和下降按钮，左提升机电机正反云转， 将转换开关置于中间位置，分别电动操纵开关的上升和下降按钮，左右提升机电机同时正反运转。 将转换开关置于中间位置，启动左右提升机后，按下电箱门上紧停按钮（红色），电机停止运转。旋转紧停按钮使其复位后，可继续启动。 将转换开关置于中间位置，启动左提升机，
12、分别按下各行程开关触头同时电机停止运转。放开触头后，可继续启动。7、穿工作钢丝绳 穿工作钢丝绳：位于悬挂机构前梁端头内侧位置的二根钢丝绳是工作钢丝绳，穿入提升机机内。 将钢丝绳传入端穿过安全锁摆臂上的滚轮槽后，插入提升机上端进绳口，至插不进时将钢丝绳略为提起后用力下插，使钢丝绳插紧提升机内。 转动转换开关并按下相应的上升按钮，使钢丝绳平稳地自动穿饶于提升机的转动盘上。 将穿出的钢丝绳通过提升机支架下端，使其在自重作用下平稳处于平稳处于悬吊状态，防止悬吊平台离开地面时与墙面或其他物体撞击。待悬吊平台离地面约20-30厘米时停止上升，并检查悬吊平台是否处于水平状态，如有倾斜，可将转换开关转至底端检
13、查，并点动上升按钮，使悬吊平台底端提升直至处于水平位置。 两端提升机分别穿绳至钢丝绳拉紧时即刻停止，然后将转换开关转至中间位置，点动上升按钮，同时拉住悬吊平台两端，使其在自重作用下平稳处于悬吊状态，防止悬吊平台离开地面时与墙面或其它物体撞击。待悬吊平台离地面约20-30厘米时停止上升，并坚持悬吊平台是否处于水平状态，如有倾斜，可将转换开关转至底端检查，并点动上升按钮，使悬吊平台底端提升直至处于水平位置。8、穿安全钢丝绳 位于悬挂机构前梁端头外侧的二根钢丝绳，穿入安全锁内。穿绳时，激昂钢丝绳穿入端插入安全锁上方的进绳口中，用手推进，自由通过安全锁后，从安全锁下方的出绳口激昂钢丝绳拉出，直至将钢丝
14、绳拉紧。9、重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将二个半片夹在钢丝绳下端离开地面约5-6厘米，然后砼螺栓紧固于钢丝绳上，根据场地大小，分批进场。双方指派专门负责人，对进场的配件和设备进行清点，办理交接手续。10、验收、交接 安装完毕后，组织享有管人员进行验收检查，并填写吊篮安装验收表，由使用单项项目负责人签字后方可投入使用。电动吊篮的整机运行负荷试验，电动吊篮使用前必须做负荷试验，步骤如下：A、 按上述按钮使吊篮使工作吊篮两端离地。B、 将工作蓝两端调平，然后上升到工作蓝底部离地1m左右。C、 关闭一端提升机，操作另一
15、端升降机升降，直至安全锁绳，然后测量工作蓝地部距地面高度差，是否古河标准锁绳距离，左右两端安全锁的检查方法对称。D、 山下运行3次，行程不小于5m，检查提升机运行是否正常，有无异常声音。E、 将工作蓝上升离地面5m左右，试验手动滑动是否正常。F、 将工作蓝上升至顶部，试验升高纤维装置是否灵敏、有效。G、 加120额定荷载将工作蓝上升1.5m左右，试验吊篮超载能力（正常作业严禁超载）试验检查合格后办理验收手续，将项目及相关部门认可签字口方可使用。11、电动吊篮的拆卸程序：1、拆卸前对吊篮进行全面检查，记录损坏情况；2、拆卸的方法步骤；A、将平台停放平整的地面上，拆下绳坠铁；B、切断电源；C、激昂电源从临时配电箱和吊篮上拆下，并卷成圆盘；D、将钢丝绳卸下拉到上方，并卷成圆盘扎紧；E、最后卸屋面悬挂装置，并做好保护工作。
