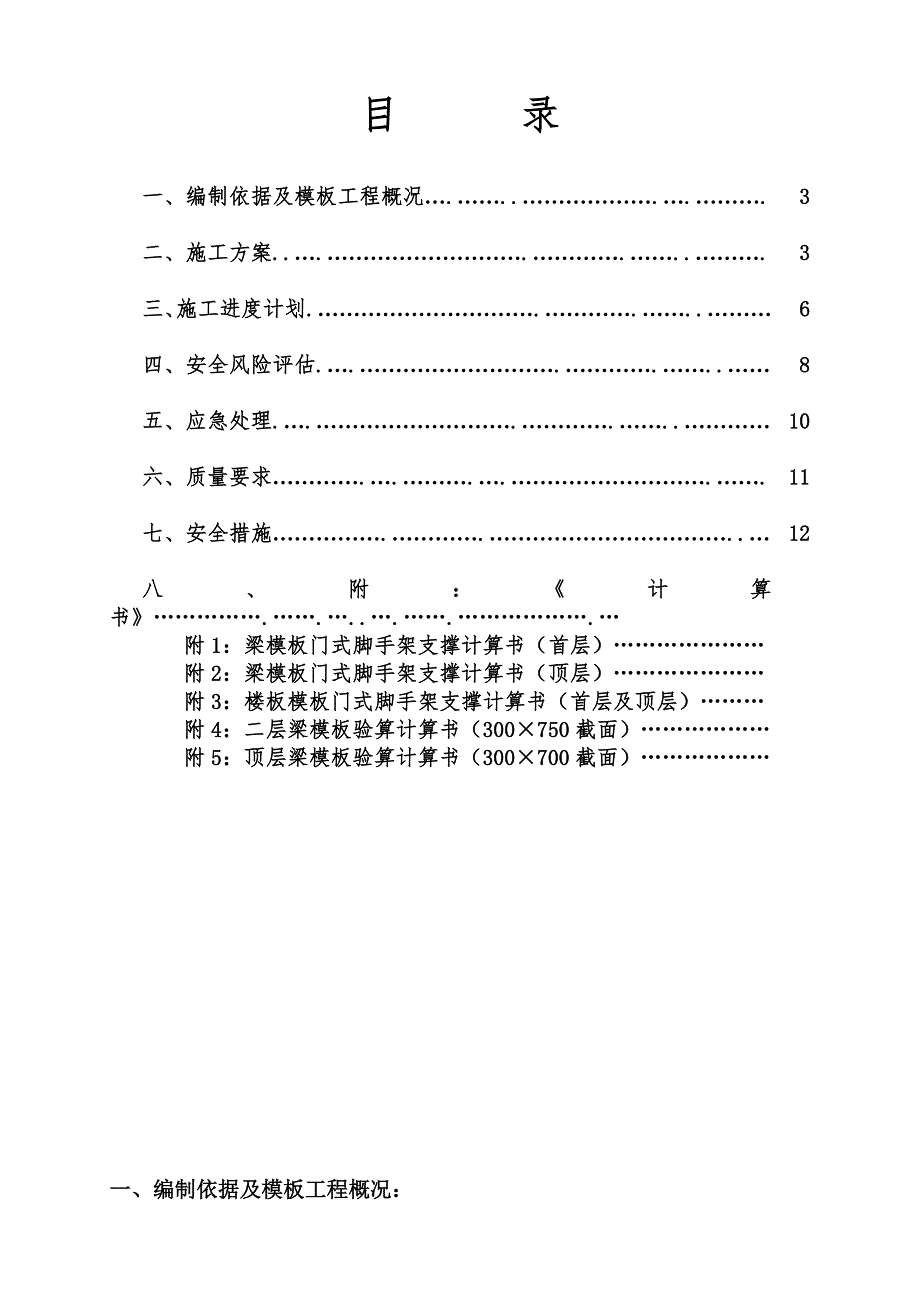

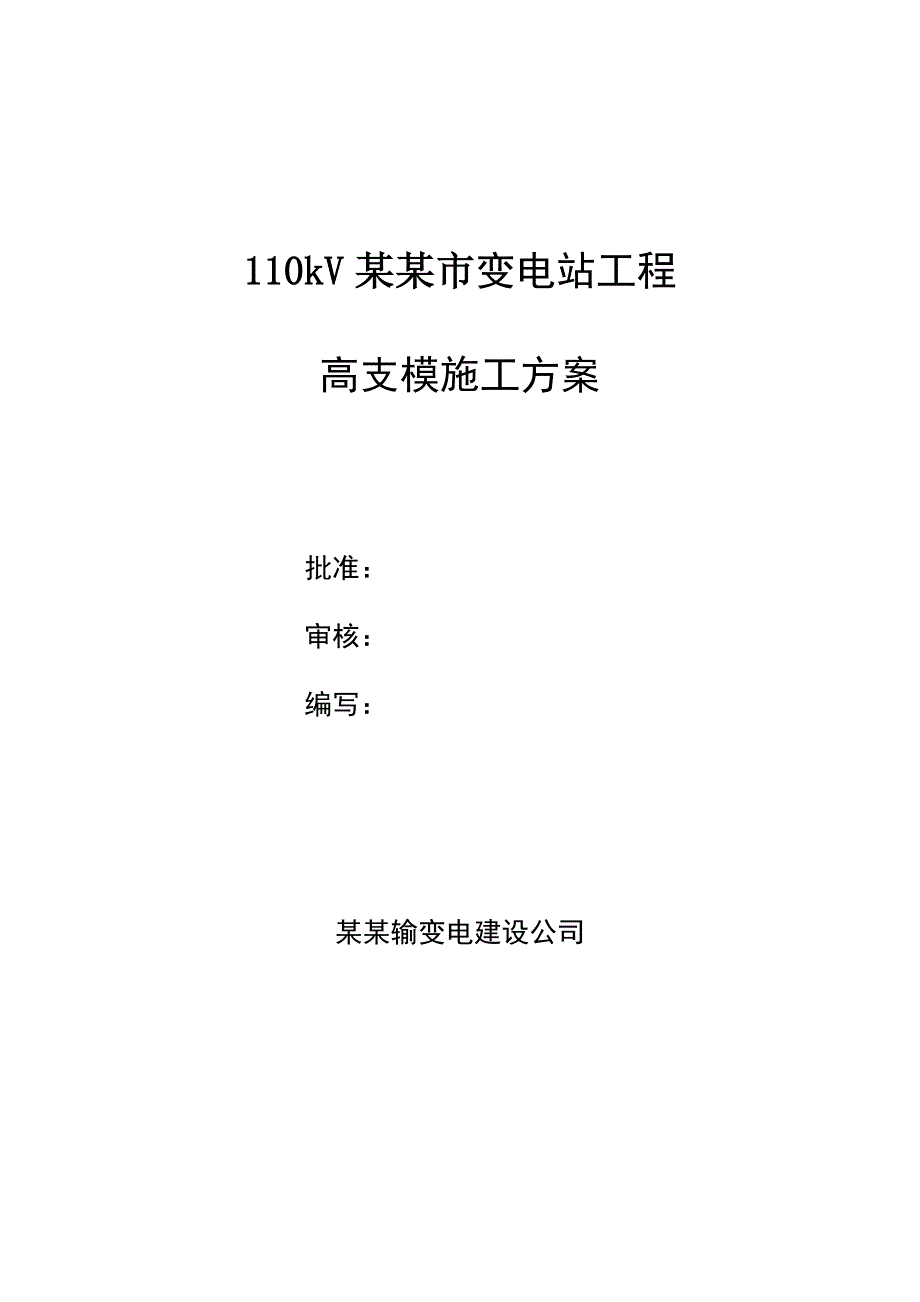

1、110kV某某市变电站工程高支模施工方案批准： 审核：编写： 某某输变电建设公司目 录一、编制依据及模板工程概况.二、施工方案.三、施工进度计划.四、安全风险评估.五、应急处理.六、质量要求.七、安全措施. 八、附：计算书.附1：梁模板门式脚手架支撑计算书（首层）附2：梁模板门式脚手架支撑计算书（顶层）附3：楼板模板门式脚手架支撑计算书（首层及顶层）附4：二层梁模板验算计算书（300750截面）附5：顶层梁模板验算计算书（300700截面）3368 10 1112一、编制依据及模板工程概况：1.1、编制依据：a）、110kV某某市变电站工程施工图纸综合楼结构施工图等；b）、建筑安装工程安全技术

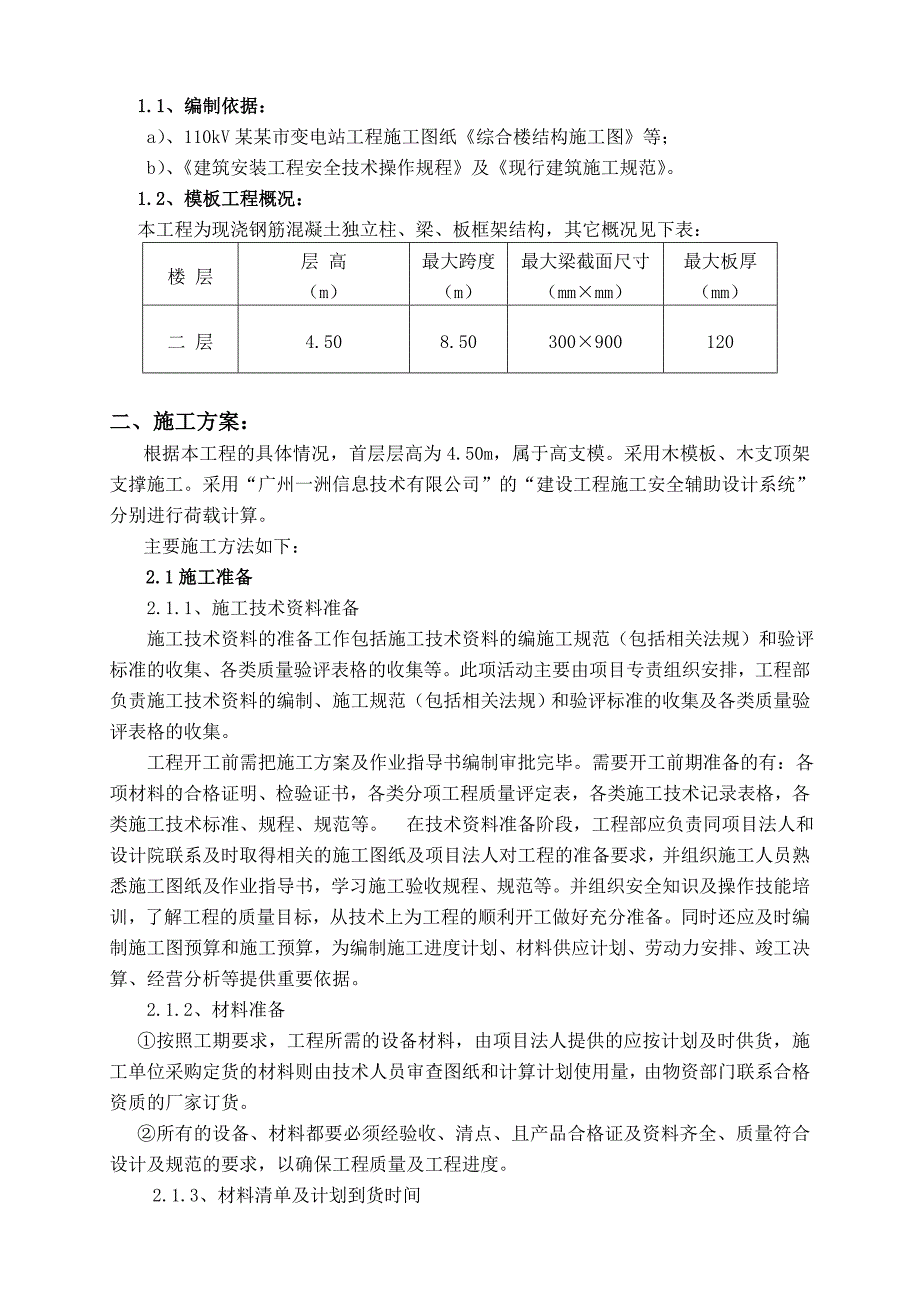

2、操作规程及现行建筑施工规范。1.2、模板工程概况：本工程为现浇钢筋混凝土独立柱、梁、板框架结构，其它概况见下表：楼 层层 高（m）最大跨度（m）最大梁截面尺寸（mmmm）最大板厚（mm）二 层4.508.50300900120二、施工方案：根据本工程的具体情况，首层层高为4.50m，属于高支模。采用木模板、木支顶架支撑施工。采用“广州一洲信息技术有限公司”的“建设工程施工安全辅助设计系统”分别进行荷载计算。主要施工方法如下：2.1施工准备 2.1.1、施工技术资料准备 施工技术资料的准备工作包括施工技术资料的编施工规范（包括相关法规）和验评标准的收集、各类质量验评表格的收集等。此项活动主要由项
3、目专责组织安排，工程部负责施工技术资料的编制、施工规范（包括相关法规）和验评标准的收集及各类质量验评表格的收集。 工程开工前需把施工方案及作业指导书编制审批完毕。需要开工前期准备的有：各项材料的合格证明、检验证书，各类分项工程质量评定表，各类施工技术记录表格，各类施工技术标准、规程、规范等。 在技术资料准备阶段，工程部应负责同项目法人和设计院联系及时取得相关的施工图纸及项目法人对工程的准备要求，并组织施工人员熟悉施工图纸及作业指导书，学习施工验收规程、规范等。并组织安全知识及操作技能培训，了解工程的质量目标，从技术上为工程的顺利开工做好充分准备。同时还应及时编制施工图预算和施工预算，为编制施工
4、进度计划、材料供应计划、劳动力安排、竣工决算、经营分析等提供重要依据。 2.1.2、材料准备 按照工期要求，工程所需的设备材料，由项目法人提供的应按计划及时供货，施工单位采购定货的材料则由技术人员审查图纸和计算计划使用量，由物资部门联系合格资质的厂家订货。 所有的设备、材料都要必须经验收、清点、且产品合格证及资料齐全、质量符合设计及规范的要求，以确保工程质量及工程进度。2.1.3、材料清单及计划到货时间本工程自购的材料，由项目部材料供应科进行供方评定、采购和供详工作，按程序文件规定进行评审，选择有资质、信誉好且以产品质量认证的定点厂。同时，将产品材料的供方上报监理及建设单位。公司材料供应及时了
5、解市场行情，严格检验所购置材料，严把质量关。主要材料清单序号材料名称规格型号单位数量备注1木模板H：25mmM28002门式钢脚手架MF1219 Q235套9003螺栓16 L=1000根400穿梁螺栓4木方5080mm条1200梁底5木方8080mm条1000梁顶6钢管27.21.9mm根400加强杆计划到货时间：2011年1月18日前均要送达施工现场 2.1.4、通讯设备准备 项目部进入现场后，将在现场装设程控电话一部以便通讯、接通互联网、并在现场建立临时通讯点。同时配置传真机1、电脑1台、对讲机1部等办公管理设备。 2.1.5、施工场地准备 将施工用水、用电接至施工部位。 2.1.6、施
6、工力量的配置 根据项目施工的需要，配置经验丰富、有责任心、能力强的人力资源。在项目经理的领导下，土建方面配备土建技术专责。 模版项目施工主要包括管理人员3人、木工30人、机械操作驾驶员1人、电工2人、杂工5人、后勤1人。主要施工机构配置（见下表）主要施工机械配置计划表序号机构名称规格型号单位数量备注一木材施工机械1木工平刨机503型台1结构施工2木工手动创板机台1结构施工3电锯台1结构施工4经纬仪T2台1测量放样5水准仪台1测量放样6对讲机对17冲击钻把12.1.7、水平与垂直运输 本高支模施工及安装垂直运输采用提升机，水平运输采用载重汽车、自卸汽车及翻斗车等。2.2、材料选用：2.2.1、采
7、用钢材牌号为Q235（3号钢）门架做为支撑（宽度高度1220mm1930mm），门架杆件规格、尺寸要求（见下表）：名 称外径（mm）壁厚（mm）允许偏差立杆横杆短杆加强杆加强杆外径（mm）壁厚（mm）立杆、横杆、水平架横杆422.50.50.3其 它22361.52.60.50.250.32.2.2、质量要求：门架采用正规厂家的合格产品，钢管表面应无裂纹、凹陷、锈蚀，加工前初始弯曲不应大于L/1000（L为钢管长度）。钢管不得接长使用；各杆件端头压扁部分不得出现裂纹，销钉孔、铆钉孔应采用钻孔，不得使用冲孔。加工中不得产生因加工工艺造成的材料性能下降的现象。2.2.3、门架和配件的基本尺寸极限偏
8、差见下表：项次名称项 目允许偏差（mm）主要项目一般项目优等品合格品1门架高度h1.01.52宽度b（封闭端）3对角线差2.03.54平面度4.06.05两钢管相交轴线差1.02.06立杆端面与立杆轴线垂直度0.30.37锁销与立杆轴线位置度1.01.58锁销间距离l11.01.59锁销直径0.30.310配件水 平 架两搭钩中心间距离l1.52.011脚 手 板宽度b2.03.012钢 梯平面度4.06.013交叉支撑两孔中间距离l1.52.014孔中心至销钉距离1.52.015孔直径0.30.516孔与钢管轴线1.01.517连 接 棒长度l3.04.518套环高度b1.01.519套环端
9、面与钢管垂直度0.30.320锁 臂两孔中心间距l1.52.021宽度b1.52.022孔直径0.30.523底座、托座长度l3.04.524螺杆的直线度1.01.025手柄端面与螺杆垂直度L/200L/20026插管、螺杆与底板的垂直度2.2.4、门架及配件的性能要求见下表：项次名称项目规定值平均值最小值1门架立杆抗压承载能力（KN）高度h1900mm70652高度h1700mm75703高度h1500mm80754横杆跨中挠度（mm）105锁销承载能力（KN）6.366配件水平架、脚手板抗弯承载能力（KN）5.44.97跨中挠度（mm）108搭钩（4个）承载能力（KN）20189挡板（4个
10、）抗脱承载能力（KN）3.2310交叉支撑抗压承载能力（KN）7.5711连接棒抗拉承载能力（KN）109.512锁 臂抗拉承载能力（KN）6.35.813拉伸变形（mm）214连墙杆抗拉和抗压承载能力（KN）10915可调底座抗压承载能力（KN）l1200mm454016200l1250mm423817200l1300mm403618l1300mm3834（注：表中的平均值和最小值必须同时满足）2.3、模板安装方法及支撑系统验算详见梁、楼板模板门式脚手架支撑计算书。2.4、施工工艺流程：搭设门式支架设置托梁及方木支梁底模并校正标高封梁侧模支板底模并校正标高模板验收绑扎钢筋隐蔽验收浇筑梁板砼养
11、护。2.5、其它技术措施：2.5.1、梁的跨度在4米以上的梁底板中部应起拱，起拱高度为全跨长度的23。2.5.2、支模立柱基础必须坚固，必须有足够的承载力和稳定性。2.5.3、模板及其支撑系统在安装过程中必须设置防倾覆的临时固定设施，在支架未设固定设施之前，禁止在架顶走动或操作。2.5.4、模板支好后，应经有关人员验收合格后，方可进行下一道工序的施工。2.5.5、在浇砼时，应尽量减少对模板的冲击力和集中荷载。还应安排专人经常检查模板及支顶有无下沉、弯曲、断裂、松脱等现象，一经发现应立即停止浇砼，待加固好后再浇砼。三、施工进度计划 按照总承包合同要求，本工程施工工期从2011年2月18日开始到2011年4月20日竣工移交。 3.1确保工期措施 （1）抽调技术业务能力强的人员组成项目经理部，在项目经理、项目总工程师的领导下，加强工程项目管理。定期召开生产计划会，落实年、季、月、周计划，挑选有经验的施工班组进行施工。 （2）对关键线路编制二级、三级施工计划，并充分考虑因不良天气可能造成的影响，加强劳动力和机构设备的投入。 （4）在工
