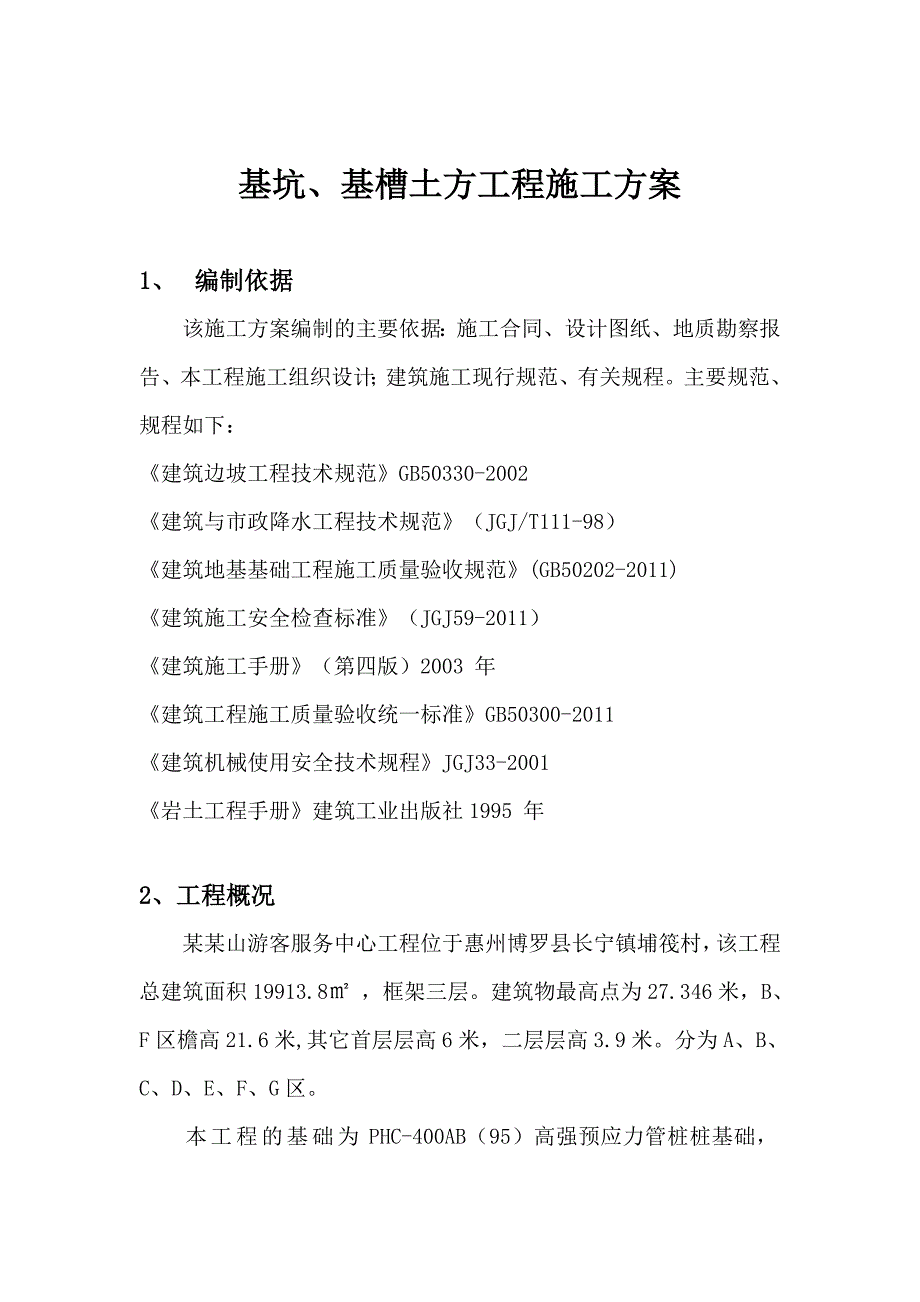

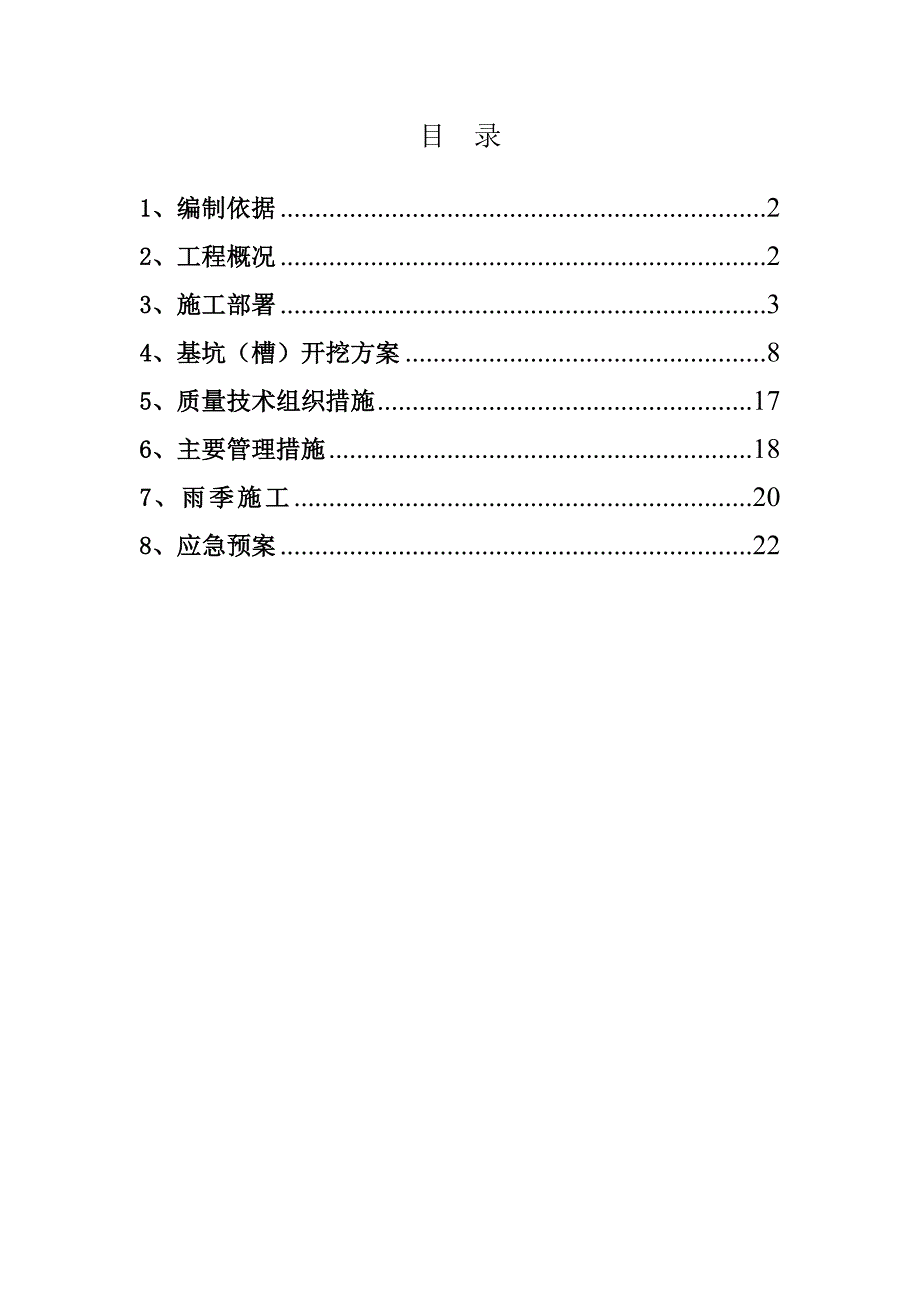

1、目 录1、编制依据22、工程概况23、施工部署34、基坑（槽）开挖方案85、质量技术组织措施176、主要管理措施187、雨季施工208、应急预案22基坑、基槽土方工程施工方案1、 编制依据该施工方案编制的主要依据：施工合同、设计图纸、地质勘察报告、本工程施工组织设计；建筑施工现行规范、有关规程。主要规范、规程如下：建筑边坡工程技术规范GB50330-2002建筑与市政降水工程技术规范（JGJ/T111-98）建筑地基基础工程施工质量验收规范(GB50202-2011)建筑施工安全检查标准（JGJ59-2011）建筑施工手册（第四版）2003 年建筑工程施工质量验收统一标准GB50300-201

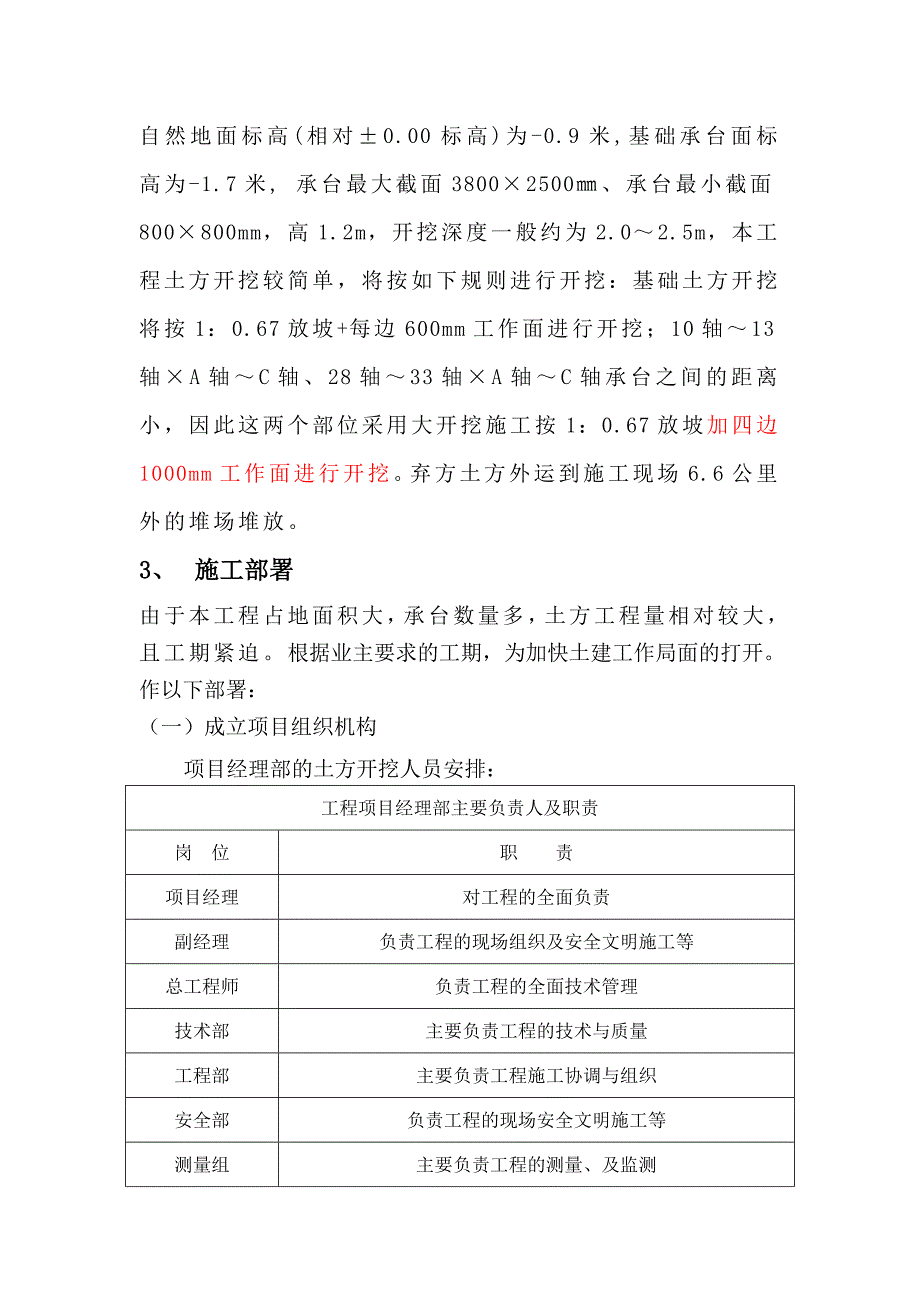

2、1建筑机械使用安全技术规程JGJ33-2001岩土工程手册建筑工业出版社1995 年2、工程概况某某山游客服务中心工程位于惠州博罗县长宁镇埔筏村，该工程总建筑面积19913.8 ，框架三层。建筑物最高点为27.346米，B、F区檐高21.6米,其它首层层高6米，二层层高3.9米。分为A、B、C、D、E、F、G区。本工程的基础为PHC-400AB（95）高强预应力管桩桩基础，自然地面标高(相对0.00标高)为-0.9米,基础承台面标高为-1.7米, 承台最大截面38002500、承台最小截面800800mm，高1.2m，开挖深度一般约为2.02.5m，本工程土方开挖较简单，将按如下规则进行开挖：
3、基础土方开挖将按1：0.67放坡+每边600mm工作面进行开挖；10轴13轴A轴C轴、28轴33轴A轴C轴承台之间的距离小，因此这两个部位采用大开挖施工按1：0.67放坡加四边1000mm工作面进行开挖。弃方土方外运到施工现场6.6公里外的堆场堆放。3、 施工部署由于本工程占地面积大，承台数量多，土方工程量相对较大，且工期紧迫。根据业主要求的工期，为加快土建工作局面的打开。作以下部署：（一）成立项目组织机构项目经理部的土方开挖人员安排：工程项目经理部主要负责人及职责岗 位职 责项目经理对工程的全面负责副经理负责工程的现场组织及安全文明施工等总工程师负责工程的全面技术管理技术部主要负责工程的技术
4、与质量工程部主要负责工程施工协调与组织安全部负责工程的现场安全文明施工等测量组主要负责工程的测量、及监测根据施工特点及工期要求，通过招标程序组织当地有丰富施工经验的土方作业队伍，了解当地土质情况，需有相应的组织能力和运输能力，确保土方工程按期保质且安全的情况下完成施工任务。（二）施工准备1、城管等部门，取得渣土堆放及运输线路等手续。2、降水、支护和土方施工机械的准备工作，保证车辆的充足和土方开挖的效率。3、图纸基坑的几何尺寸、工程地质及水文地质情况、周边环境条件，编制基坑（槽）工程施工方案，其中包括降排水施工方案、基坑（槽）开挖施工方案。4、安排基础工程施工期间正好是雨季，先期进行降水工作，使
5、得地下水位位于槽底以下50cm ,保证干槽作业。5、土方开挖前，应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕，作好地面排水工作。6、建筑物或构筑物的位置或场地的定位控制线（桩）水准基点及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。7、夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。8、施工机械进入现场所经过的道路和卸车设施等，应事先经过检查，必要时要做好加固或加宽等准备工作，在施工场地四周修筑一条宽6米临时装卸土方和回填材料的行车路线，具体位置详见基坑（槽）开挖图。9、选择土方机械，应根据施工区域的地形与作业条件、土壤
6、类别与厚度、总工程量和工期综合考虑，发挥施工机械效率，编好施工方案。10、施工区域内运行路线的布置，应根据作业区域工作面的大小、机械性能、运距和地形起伏等情况加以确定。11、在机械无法作业的部位，修整边坡坡度以及清理槽底等均应配备人工进行。 12、基坑（槽）开挖方案进行审批。（三）施工组织本工程土方开挖总方量大，结合总工期要求，相应配备的人力、物力，安排如下：1、劳动力需用量计划：序号部 门所需人数1工程部162土方施工人员603机械施工人员404电工42、 施工机械需要量计划：设备名称设备型号数量反铲挖土机1.0m38台推土机 1台自卸汽车 30辆蛙式打夯机HW20型8台污水泵22KW8台全
7、站仪2台水准仪4台3、其他辅助设备：铁锹（尖头与平头两种）、手推车、小白线、20#铅丝、50m钢卷尺、坡度尺等。4、基坑（槽）开挖方案41开挖边线确定： 本工程占地面积大，现将平面分成7个施工区段，施工区段的划分见附图。区段的施工顺序为：C区A区E区D区B区F区G区。基坑（槽）土方工程工作务必保证后续工序的正常展开，不得延误工期。每个施工区的流水作业作如下：定位放线机械挖土人工开挖承台人工修整浇灌承台垫层承台模板安装（地梁为砖胎模）承台钢筋混凝土施工石屑回填;人工开挖地梁浇灌地梁垫层砌筑地梁砖胎模地梁钢筋地梁混凝土施工石屑回填。首先，测量人员根据业主提供的控制点，定出本工程基坑轴线；然后按基底
8、砼垫层外边线每边加工作面600定出基坑开挖下口线，再按1：0.67放坡开挖，在具体基坑开挖过程中结合开挖实际深度定出开挖上口线，并撒灰线标记开挖边线及变坡位置。放坡示意图42开挖方法：1）、机械开挖基坑土方，人工修整边坡。在开挖至距离坑底300 mm以内时，测量人员抄出300 mm水平线，在基坑（槽）底钉上水平标高小木桩，在基坑内抄若干个基准点，拉通线找平，预留的300 mm土层人工清理。2）、对承台部位的土方，必要时采用人工挖土，基坑管桩四周土方采用人工挖土以免机械碰撞桩身（详见基坑（槽）土方开挖平面图、剖面图），且运用白天时间进行清坑、清槽，同时施工时必须放慢操作，现场配备专业作业指挥。严
9、禁挖掘机直接碰撞工程桩。四桩台开挖二桩台开挖六桩台开挖单桩台三桩台开挖承台开挖剖面图3）、开挖至最后一步时，测量人员随即放出基础承台线，由人工挖除300 mm预留土层，并清理整平，及时进行垫层的浇筑，防止基底土被水浸泡。43开挖注意事项：1）、坑底及坡顶四周做好排水措施，在地面设置截水沟，承台基坑内设集水井，采用明排水的方法，沿坑底周围开挖300W*300H排水土沟，使水流入1000L*1000B*1000H集水井，用水泵排到业主要求的雨水沉砂池，最后排到雨水沟内。防止雨水及地下水浸泡基土，每日及雨天例行检查土壁稳定情况，在确定安全情况下方可继续工作。钢管防护栏杆集水井基坑边线 排水沟1.0m
10、 0.67h 0.5m基坑排水及边坡围护图(大开挖部分)2）、机械开挖过程中以及停置和进出场应注意安全，随时配合挖运土做好现场清洁工作，做到文明施工。44异常情况处理：开挖过程中，施工人员要随时注意观察基坑土质变化及边坡稳定情况，出现异常情况，立即报告。场内如有暗浜或软弱夹层，应将於泥全部清除干净，用砂石分层夯实至设计标高；45基坑回填：本工程回填土主要是基坑、基槽土方的回填。1、由于土方开挖量大，部份为大开挖，如果采用素土回填时，施工时要严格控制含水量，土料水分过大或不足应晾干或洒水润湿，令回填土方晾干时间过长，对工期产生影响大，加之为雨季，土方回填工程量增大，工期紧，因此本工程基坑回填用石
11、屑回填，以满足回填质量密度和赶工期。2、回填石屑前应将基坑底或地坪上的垃圾等杂物清理干净，基槽回填前，必须清理到基础底标高，将回落的松散垃圾等杂物清除干净。3、本工程基坑回填采用人工运输（平均运距125m）、配以人工夯实回填。4、夯实回填石屑时，夯前应初步平整，采用淋水密实、夯压。对于基础边缘及墙角等打夯机械夯实不到的地方，采用人工木夯夯实。5、质量技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格者坚决返工。基坑开挖工
12、程质量验收标准项序检查项目允许偏差或允许值（mm）检查方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高- 503050- 50- 50水准仪检查2长度、宽度+ 200- 50+ 300- 100+ 500- 150+ 100-经纬仪、钢尺3边坡规范要求观察、坡度尺一般项目1表面平整度2020502020用2 m靠尺和楔形塞尺2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。6、主要管理措施61安全管理及防护技术措施按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全领导小组，工地设专职安全员，全面
13、负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目部位处。基坑的防护1）基坑（槽）土方开挖要探明地下管网，防止发生意外事故；2）在距基坑边0.6米周围用48钢管设置两道护身栏杆,立杆间距4米,高出自然地坪1.8米,埋深0.8米.基坑上口边1米范围内不许堆土、堆料和停放机具。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志；3）基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手；4）
14、坑下人员休息要远离基坑边及放坡处，以防不慎；5）施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。62施工现场场容管理措施1）施工现场执行“谁主管，谁负责”的原则，工地项目经理对施工现场管理工作全面负责，一切与建设工程施工活动有关的单位和个人，必须服从管理。2）现场施工道路为500mm厚泥结级配碎石路面，保持畅通，禁止路面堆放材料、设备；雨季有可行的排水措施，配备4寸潜水泵10台，现场设置排水沟，及时将现场雨水排入原有雨水管道；3）进入现场的土方机械及材料不用时要堆放整齐，不得混乱，每天安排专人保持现场的整洁；4）进入施工现场的所有人员必须佩带安全帽，非施工人员不准进入施工现场；5）各种机械定期保养，机械操作人员建立岗位责任制，做到持证上岗，严禁无
