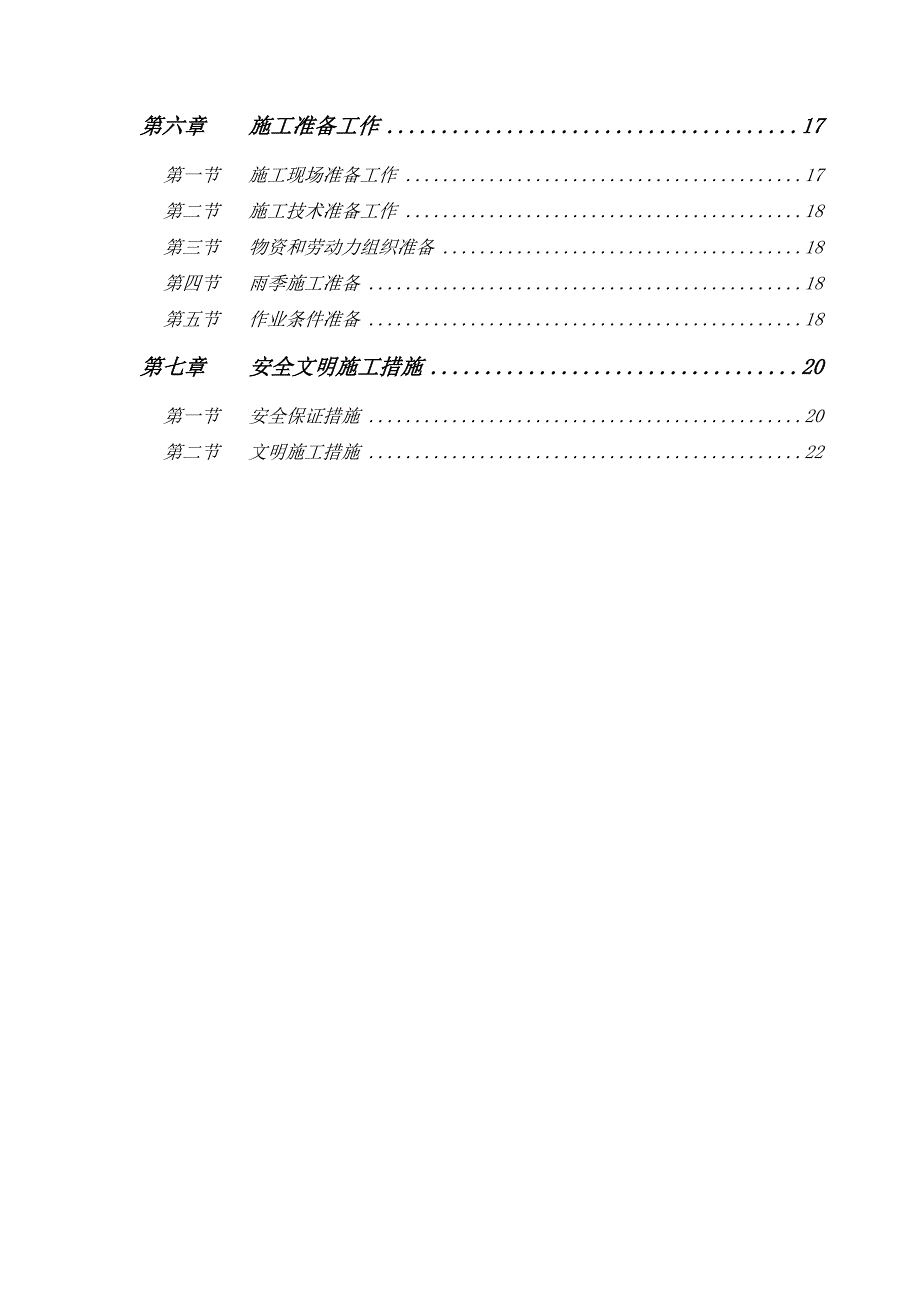

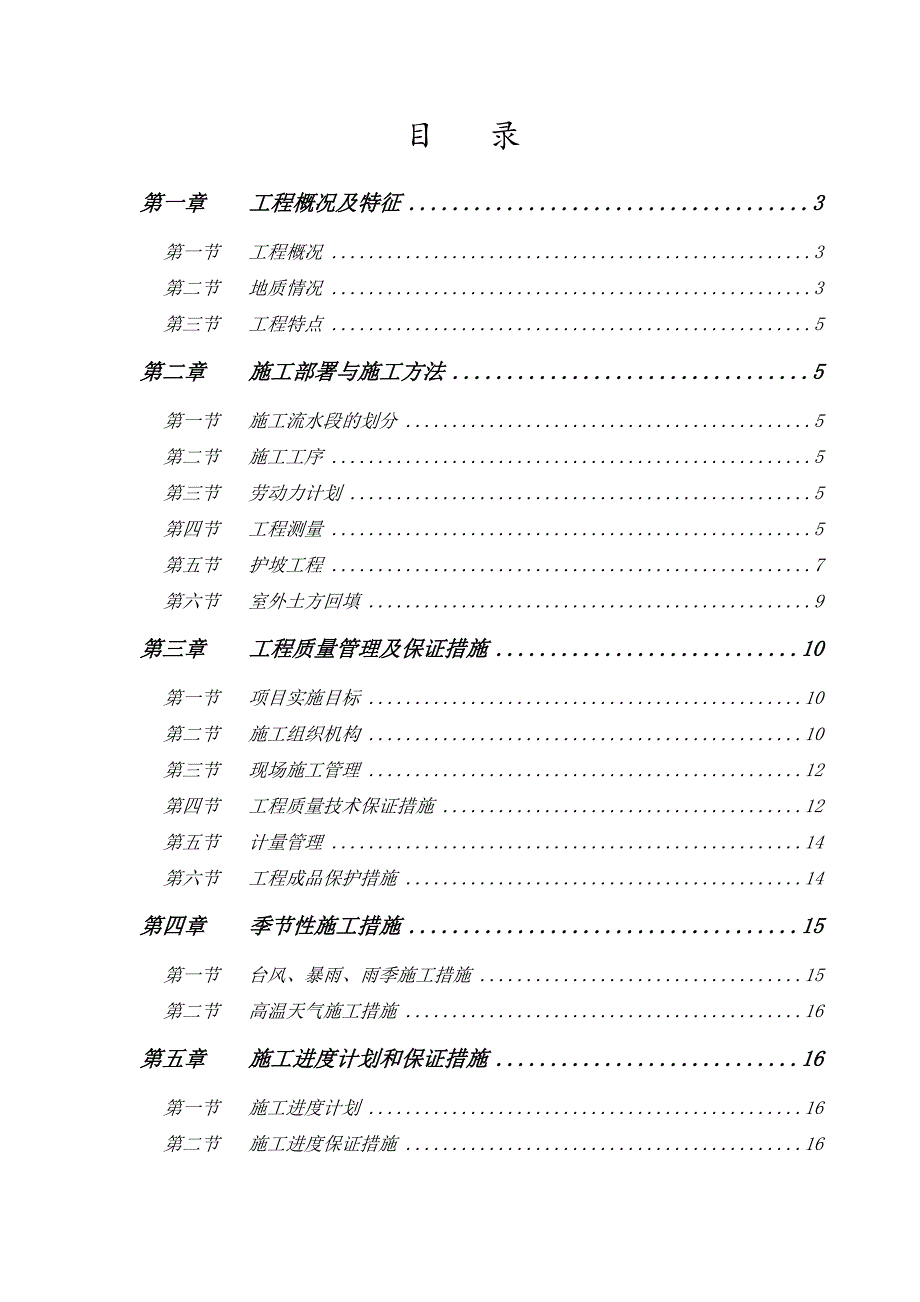

1、目 录第一章 工程概况及特征3第一节 工程概况3第二节 地质情况3第三节 工程特点5第二章 施工部署与施工方法5第一节 施工流水段的划分5第二节 施工工序5第三节 劳动力计划5第四节 工程测量5第五节 护坡工程7第六节 室外土方回填9第三章 工程质量管理及保证措施10第一节 项目实施目标10第二节 施工组织机构10第三节 现场施工管理12第四节 工程质量技术保证措施12第五节 计量管理14第六节 工程成品保护措施14第四章 季节性施工措施15第一节 台风、暴雨、雨季施工措施15第二节 高温天气施工措施16第五章 施工进度计划和保证措施16第一节 施工进度计划16第二节 施工进度保证措施16第六

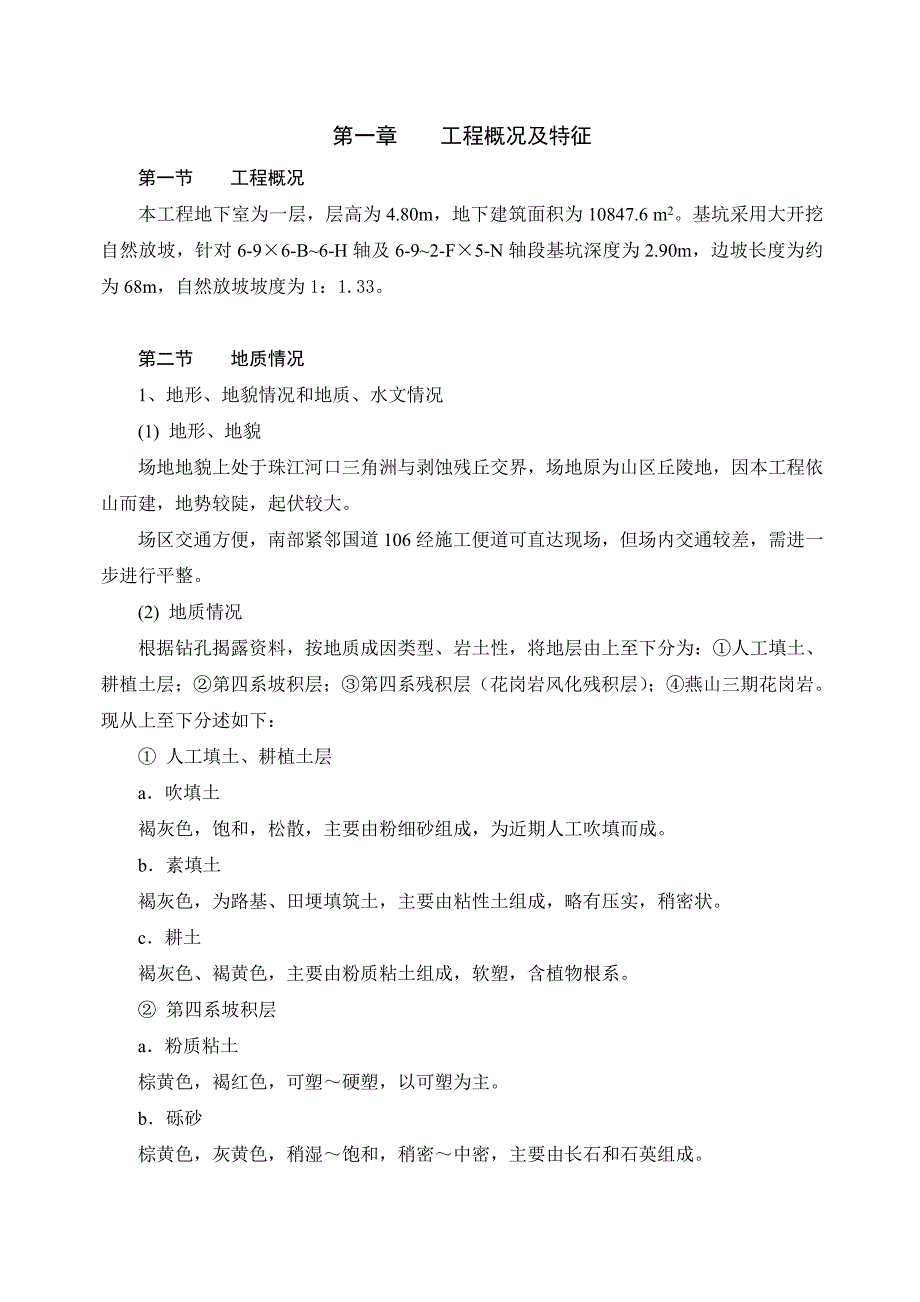

2、章 施工准备工作17第一节 施工现场准备工作17第二节 施工技术准备工作18第三节 物资和劳动力组织准备18第四节 雨季施工准备18第五节 作业条件准备18第七章 安全文明施工措施20第一节 安全保证措施20第二节 文明施工措施22第一章 工程概况及特征第一节 工程概况本工程地下室为一层，层高为4.80m，地下建筑面积为10847.6 m2。基坑采用大开挖自然放坡，针对6-96-B6-H轴及6-92-F5-N轴段基坑深度为2.90m，边坡长度为约为68m，自然放坡坡度为1：1.33。第二节 地质情况1、地形、地貌情况和地质、水文情况(1) 地形、地貌场地地貌上处于珠江河口三角洲与剥蚀残丘交界，
3、场地原为山区丘陵地，因本工程依山而建，地势较陡，起伏较大。场区交通方便，南部紧邻国道106经施工便道可直达现场，但场内交通较差，需进一步进行平整。(2) 地质情况根据钻孔揭露资料，按地质成因类型、岩土性，将地层由上至下分为：人工填土、耕植土层；第四系坡积层；第四系残积层（花岗岩风化残积层）；燕山三期花岗岩。现从上至下分述如下： 人工填土、耕植土层a吹填土褐灰色，饱和，松散，主要由粉细砂组成，为近期人工吹填而成。b素填土褐灰色，为路基、田埂填筑土，主要由粘性土组成，略有压实，稍密状。c耕土褐灰色、褐黄色，主要由粉质粘土组成，软塑，含植物根系。 第四系坡积层a粉质粘土棕黄色，褐红色，可塑硬塑，以可
4、塑为主。b砾砂棕黄色，灰黄色，稍湿饱和，稍密中密，主要由长石和石英组成。 第四系残积层砾质粘性土棕红色，黄灰色，灰黄色，可塑硬塑，以硬塑为主，含石英质角砾2535%。母岩为下伏花岗岩。该层遇水易软化。 燕山三期花岗岩岩石为燕山期花岗岩，按其风化程度可划分为全风化、强风化、中风化和微风化四个岩带。分述如下：a全风化花岗岩带棕红色，黄灰色，灰黄色，原岩结构基本破坏，主要由长石和石英组成，长石多高岭土化。岩芯呈坚硬粘性土状，具可塑性。遇水易软化。属极软岩。岩体及破碎。岩体基本质量等级为级。b强风化花岗岩带黄灰色，灰黄色，原岩结构大部分破坏，由长石、石英和少量云母组成，长石具高岭土化现象。裂隙发育，岩
5、芯呈砂状，块状岩芯手捏易碎。遇水易软化。属软岩，岩体破碎，岩体基本质量等级为级。c中风化花岗岩带浅肉红间黄褐色，中粒结构，块状构造，由长石、石英和少量云母组成，裂隙发育，岩心多呈碎石状，少量呈柱状。属较软岩，岩体较破碎，岩体基本质量等级为级。d. 微风化花岗岩肉红色，中粒结构，块状构造，由长石、石英和少量云母组成，岩质较新鲜，仅沿裂隙面有铁锰质渲染。局部裂隙发育，岩芯呈柱状，节长1045cm，属坚硬岩，岩体较完整，岩体基本质量等级为级。 场地水文地质条件 地下水水位及类型场地主要含水层为位于坡麓地带含孔隙水。次要含水层为强风化花岗岩和中风化花岗岩，含裂隙水。其余各岩土层为相对隔水层。地下水水力
6、性质为潜水，局部为微承压水。含水层渗透性和富水性强，其余岩土层渗透性和富水性差。地下水静止水位埋深6.6030.00m，标高为49.8558.80m。据调查，场区地下水位年变幅2m左右。地下水补给源为大气降水和水库中地表水。场区内地下水自北向南流，并向下游排泄。 地下水腐蚀性评价地下水对砼结构具弱腐蚀性，对钢筋砼结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。第三节 工程特点1、本工程地下室基坑局部边坡自然放坡，土方工程量较大，进入现场施工时注意观测基坑边坡变形情况，如变化较大应引起全体施工人员高度重视，要及时向工程监理及甲方反映情况，采取相应措施及时抢险加固。第二章 施工部署与施工方法第一节 施工
7、流水段的划分一、施工区域的划分为使该项目地下室结构工程施工能够及早展开，相应以车道为分界线，6-96-B6-H轴段先开挖，然后再开挖6-92-F5-N轴段，实行流水施工。第二节 施工工序1、打桩、结构、边坡开挖及修整工程均自行完成，各专业队相互友好协商，统筹安排。2、遵循“先地上，后地下”、“先止水、后边坡土方”的合理工序，在满足施工工艺的前提下，尽量利用一切工作面，实行平面流水交叉作业，使各项工作有序地交叉穿插进行。3、根据本工程的具体情况，施工工序是：打桩桩基检测基坑边坡土方基坑中间土方。待基坑边坡上层支护结构满足挡土要求时，才进行基坑边坡下层作业。主体结构完成至首层结构后，地下室外开始作
8、防水、土方回填。第三节 劳动力计划1、拟投入的人力：土方工12人，杂工5人。第四节 工程测量一、施工放线1、定位依据的检测平面定位根据本工程的“总平面图”及甲方给的现场桩点为控制点，其控制点的检测结果为零。测量控制点要进行有效的保护。2、平面控制网的布设根据设计图纸对建筑物进行定位，以轴线点进行各轴线控制。对甲方提供施工控制点进行复核，当复核无误后，利用经纬仪与50米钢卷尺测出各控制轴线，设立轴线控制桩，建立施工控制网，对建立的施工控制网认真复核一次，并保存书面的测量放线成果及复核记录，作存档资料。对建立好的施工控制网提供给监理复核，复核无误后方可进行下一道工序的施工。3、考虑地面下沉及土方边
9、坡位移，主要控制点投设在附近永久建筑物墙上。4、根据轴线进行细部放线。二、高程控制网的布置及高程的传递1、高程控制网的布设由甲方提供水准点，将高程控制点投放在半永久的水平控制点上。2、高程传递本工程拟定以塔吊为高程传递参照物，首先在塔吊四周做好0.000控制点，高程传递由控制点沿标准节拉钢尺，每次至少拉两个或两个以上的标高，然后用水准仪互检拉上的两点，其误差控制在3mm内。三、位移观测1、观测仪器的精度必须达到1/10毫米。2、沉降点选在通视良好处（主楼12点），并埋在柱+0.50至+0.70m处，深度150mm。3、观测时间：暴雨后均应进行沉降观测，土方施工开始时，每3天对基坑边坡位移定期观
10、察一次；位移稳定时，每周定期观察一次，直至地下室土方回填完成为止。4、位移成果整理：填写位移观测数据，绘制曲线图。5、观测应定人、定路线、定仪器。四、施工注意事项1、复核桩点的正确性，有问题时，向甲方及工程监理提出。2、在拟建筑物附近引入可靠桩点，由于基坑支护有位移，是否因位移影响桩点位置，要进行仔细复测，保证桩点位置正确。3、对已作好的各轴线进行反复核对。4、核对已施工完毕的静压预应力管桩桩位，如有问题时要及时处理。5、高程控制点与水平控制点同时交接。6、高程控制点可分区控制，但必须经常复核校对，保证其测量精度。7、定期对水准仪、经纬仪、激光铅垂仪进行检测，保证其准确性和测量精度。五、各项资
11、料整理1、边坡施工放线工作完毕，检查各轴线是否符合设计几何尺寸，并填好轴线位移表格。2、认真做好水平观测记录工作。3、工程完工后认真做好观测记录资料。第五节 护坡工程桩基础施工完成，基坑大型土方开挖时，应注意对成品桩的保护。在地下室边线以内拟进行大开挖至底板垫层底，再进行承台基坑开挖。一、施工布署1、土方开挖拟配合基坑边坡修整结构进行施工。2、由于基坑拟采用大放坡，局部可能塌方地方采用钢筋砼网片护坡，基脚采用砂袋堆砌反压。3、土方开挖拟采用2台W1001反铲挖掘机，配置810台10吨自卸汽车运土。4、施工程序测量放线机械、人员进场就位基坑土方开挖及护坡处理承台、基础梁土方开挖或电梯井基坑第一层
12、土方开挖（电梯井护坡）二、施工方法1、土方开挖 机械进行土方大开挖，局部人工配合。 用反铲挖土机进行开挖，尽量分层开挖，层厚为1.52.5m，避免一次开挖完成。2、测量放线 挖土前放出各轴承台桩、基础梁等轴线控制网，并引出基坑开挖范围外，用木桩标志，作为备用。 垫层浇注完后施测定位轴线，放出承台及地梁位置。3、基坑维护施工过程中如发现有明显位移或塌方，应向甲方与监理提出处理方法，并及时进行维护。三、土方堆放及外运计划综合计算考虑土方开挖量及土方回填量，尽量做到土方的合理外运及回填，避免场地内因多余的土方堆放而影响施工，同时土方回填时能尽量利用场地内多余的土方。四、质量安全措施1、挖掘机行进和开
13、挖时，不得触碰成桩桩体，桩间土方配合人工开挖。2、开挖桩与桩之间的土方时尽量选择适合桩距尺寸大小的挖土机，严格控制使用过大挖土机造成对桩产生挤压影响，避免由挤压产生桩体偏移甚至断裂。局部难以开挖到的部位采用人工开挖，保证开挖时桩的质量。3、汽车必须按规定的行车路线行驶，不允许任意开辟行车路线，以免陷车或出现意外情况。4、基坑四周要用栏杆围护以防行人坠落。5、各种临时用电设备要有漏电保护装置，并定期进行检查。6、要不断对支护设施环境进行观测，发现问题及时向甲方反映，采取相应的措施。7、严格执行技术交底制度，使施工人员明了设计意图。8、严格执行隐蔽验收制度。9、严格控制开挖标高，确保基底设计标高的
14、正确性。五、文明施工措施1、遵守中山市有关环卫、市容、场容管理的有关规定，加强现场用水、排污的管理，保证排水畅通无积水，场地整洁无垃圾，搞好现场清洁卫生。2、现场设立洗车槽，汽车轮胎清洗干净后才能上城市道路。3、加强劳动保护，合理制定劳动作息时间，保证职工有充分的休息时间。4、合理调整施工时间，适当控制施工现场的噪音影响，减少噪音对周围居民的干扰。5、加强现场门卫管理制度，防止偷盗和打架事件的发生。6、进场前，对员工进行文明施工教育。第六节 室外土方回填1、地下室外墙施工完毕，外墙面防水施工完成后，及时进行土方回填施工，土方回填采用人工与机械相结合的方式进行。2、填土用手推车送土，由一端向另一端自下而上分层填铺，每层铺土厚度和遍数视土的性质和使用的压实机具，一般进行现场夯压试验确定，一般情况下每层虚铺厚度不宜大于300mm。3、人力大面积夯实填土时，夯前应初步整平，夯实时按一定方向进行，一夯压半夯，夯夯相接，夯夯相连，每遍纵横交叉，分层夯打。4、填土应按设计要求预留一定沉降量，以备自然下沉。5、土料运至施工现场，应有专职人员检验土质和含水量是否符合要求。
