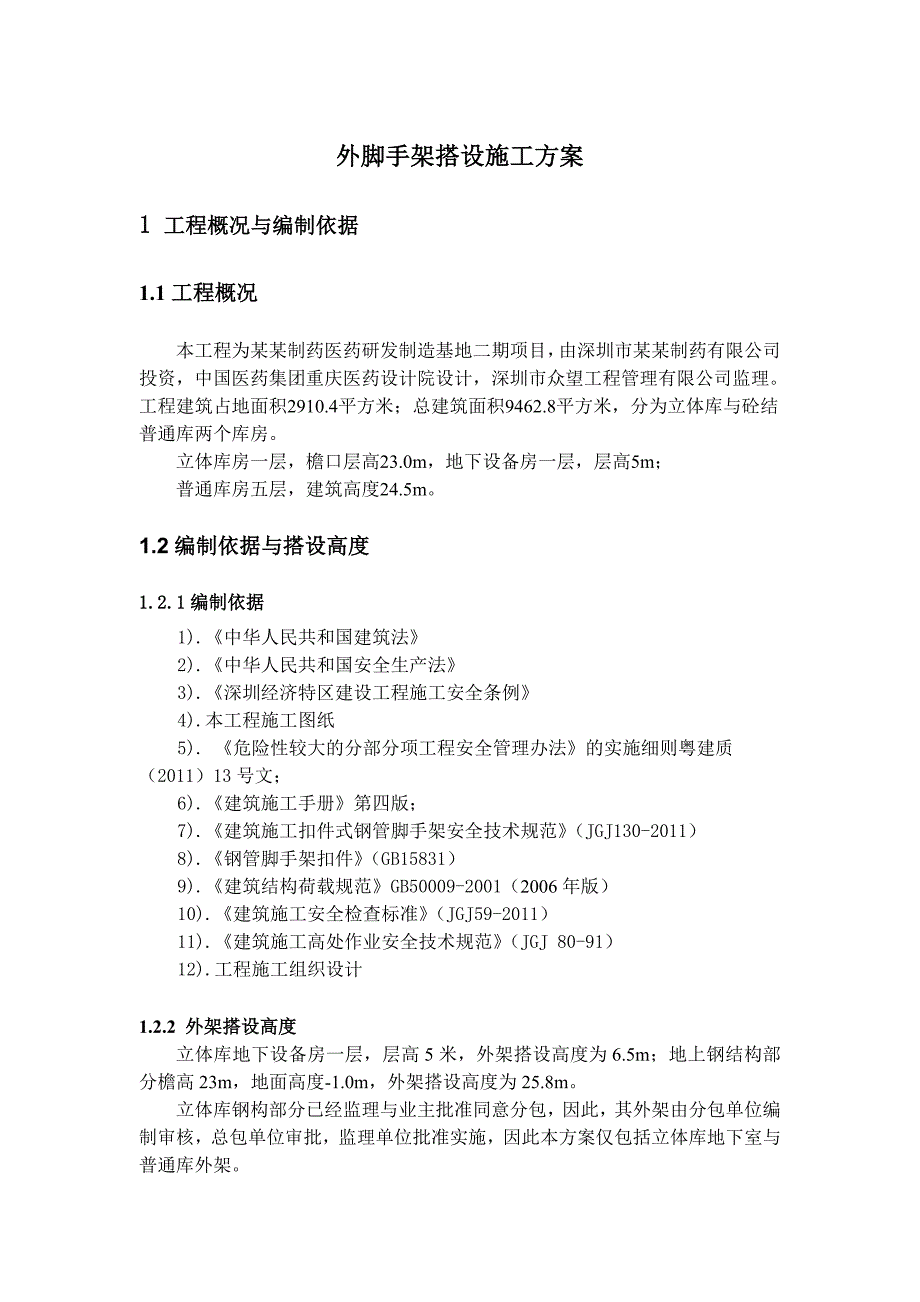

1、外脚手架搭设施工方案1 工程概况与编制依据1.1工程概况本工程为某某制药医药研发制造基地二期项目，由深圳市某某制药有限公司投资，中国医药集团重庆医药设计院设计，深圳市众望工程管理有限公司监理。工程建筑占地面积2910.4平方米；总建筑面积9462.8平方米，分为立体库与砼结普通库两个库房。 立体库房一层，檐口层高23.0m，地下设备房一层，层高5m；普通库房五层，建筑高度24.5m。1.2编制依据与搭设高度1.2.1编制依据1).中华人民共和国建筑法2).中华人民共和国安全生产法3).深圳经济特区建设工程施工安全条例4).本工程施工图纸5). 危险性较大的分部分项工程安全管理办法的实施细则粤建
2、质（2011）13号文；6).建筑施工手册第四版；7).建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）8).钢管脚手架扣件（GB15831）9).建筑结构荷载规范GB50009-2001（2006年版）10).建筑施工安全检查标准（JGJ59-2011）11).建筑施工高处作业安全技术规范（JGJ 80-91）12).工程施工组织设计1.2.2 外架搭设高度立体库地下设备房一层，层高5米，外架搭设高度为6.5m；地上钢结构部分檐高23m，地面高度-1.0m，外架搭设高度为25.8m。立体库钢构部分已经监理与业主批准同意分包，因此，其外架由分包单位编制审核，总包单位审批，监理单位

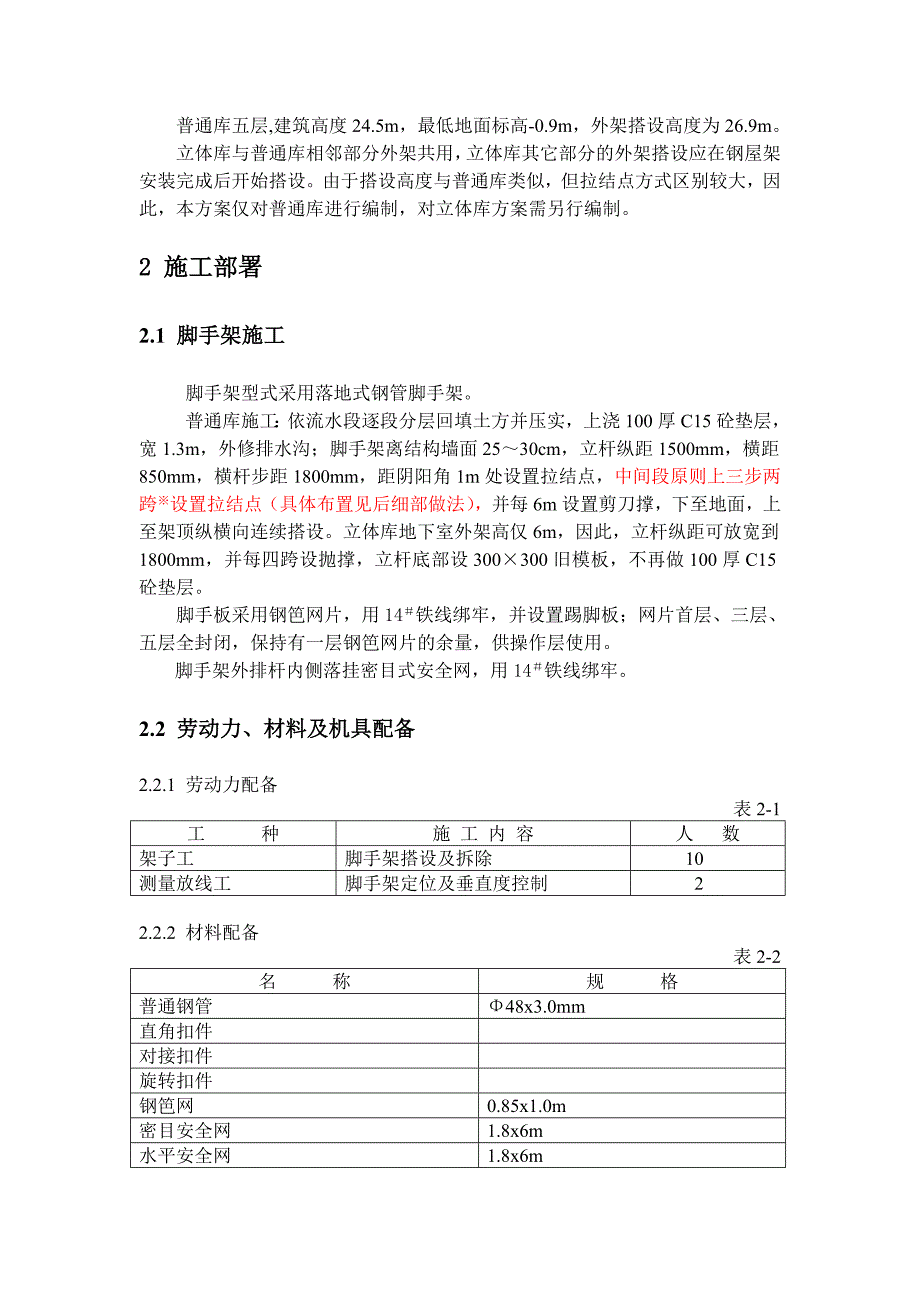

3、批准实施，因此本方案仅包括立体库地下室与普通库外架。普通库五层,建筑高度24.5m，最低地面标高-0.9m，外架搭设高度为26.9m。立体库与普通库相邻部分外架共用，立体库其它部分的外架搭设应在钢屋架安装完成后开始搭设。由于搭设高度与普通库类似，但拉结点方式区别较大，因此，本方案仅对普通库进行编制，对立体库方案需另行编制。2 施工部署2.1 脚手架施工脚手架型式采用落地式钢管脚手架。普通库施工：依流水段逐段分层回填土方并压实，上浇100厚C15砼垫层，宽1.3m，外修排水沟；脚手架离结构墙面2530cm，立杆纵距1500mm，横距850mm，横杆步距1800mm，距阴阳角1m处设置拉结点，中间
4、段原则上三步两跨设置拉结点（具体布置见后细部做法），并每6m设置剪刀撑，下至地面，上至架顶纵横向连续搭设。立体库地下室外架高仅6m，因此，立杆纵距可放宽到1800mm，并每四跨设抛撑，立杆底部设300300旧模板，不再做100厚C15砼垫层。脚手板采用钢笆网片，用14铁线绑牢，并设置踢脚板；网片首层、三层、五层全封闭，保持有一层钢笆网片的余量，供操作层使用。脚手架外排杆内侧落挂密目式安全网，用14铁线绑牢。2.2 劳动力、材料及机具配备2.2.1 劳动力配备表2-1工 种施 工 内 容人 数架子工脚手架搭设及拆除10测量放线工脚手架定位及垂直度控制22.2.2 材料配备表2-2名 称规 格普通

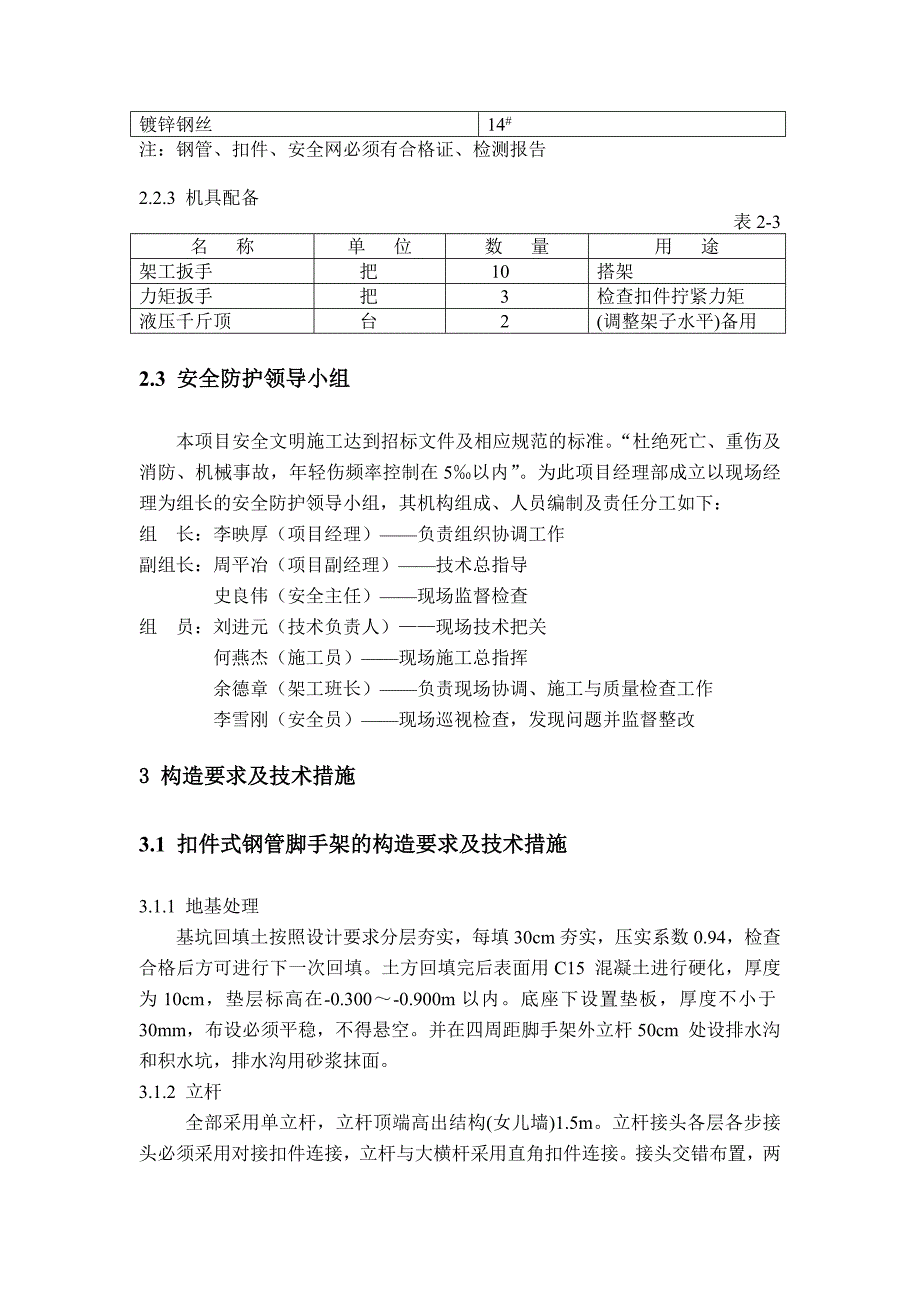

5、钢管48x3.0mm直角扣件对接扣件旋转扣件钢笆网0.85x1.0m密目安全网1.8x6m水平安全网1.8x6m镀锌钢丝14#注：钢管、扣件、安全网必须有合格证、检测报告2.2.3 机具配备表2-3名 称单 位数 量用 途架工扳手把10搭架力矩扳手把3检查扣件拧紧力矩液压千斤顶台2 (调整架子水平)备用2.3 安全防护领导小组本项目安全文明施工达到招标文件及相应规范的标准。“杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在5以内”。为此项目经理部成立以现场经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长：李映厚（项目经理）负责组织协调工作副组长：周平冶（项目副经理）技术
6、总指导史良伟（安全主任）现场监督检查组 员：刘进元（技术负责人）现场技术把关何燕杰（施工员）现场施工总指挥余德章（架工班长）负责现场协调、施工与质量检查工作李雪刚（安全员）现场巡视检查，发现问题并监督整改3 构造要求及技术措施3.1 扣件式钢管脚手架的构造要求及技术措施3.1.1 地基处理基坑回填土按照设计要求分层夯实，每填30cm夯实，压实系数0.94，检查合格后方可进行下一次回填。土方回填完后表面用C15 混凝土进行硬化，厚度为10cm，垫层标高在-0.300-0.900m以内。底座下设置垫板，厚度不小于30mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm 处设排水沟和积水坑，
7、排水沟用砂浆抹面。3.1.2 立杆全部采用单立杆，立杆顶端高出结构(女儿墙)1.5m。立杆接头各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3 个旋转扣件固定。3.1.3 大横杆大横杆置于小横杆之上，立柱的内侧，用直角扣件与立杆扣紧， 且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立杆距离不大于纵距的1/3，大横杆在同一步架内应
8、保持平整。 3.1.4 小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1 根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10 cm，伸出内排大横杆距离结构外边缘25cm（首层、三层、五层）。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。3.1.5 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上20cm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫
9、地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。3.1.6 剪刀撑本工程双排落地脚手架采用剪刀撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6米(4 跨)设置一道连续搭设，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑一端斜杆扣在立杆上，另一端扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24 个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用搭接联接，搭接长度不小于1m；扣件不少于3个。
10、3.1.7 脚手板作业层脚手板采用0.851.0m 的钢笆网，网片用14铁丝与钢管绑扎，搭接宽度不小于10cm，首层、三层、五层满铺。并设置安全网及防护栏杆。靠墙一侧的脚手板距离结构墙的距离不大于2530cm；首层、三层、五层应封闭，墙体与架体间不得有空隙，拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。3.1.8 连墙件本工程由于层高变化大(尤其是立体库)，跨度也不一，连墙件设置比较复杂；由于安全计算软件中的约束，不能同时对每种形式进行验算，因此，本工程中按三步两跨（5.43m）等面积设置连墙杆，并按三步两跨连接方式进行验算。以下分述其布置方式：图A 双钢管单扣件连接方式 图B 抱
11、箍式连接方式(连墙件与钢（砼）柱的抱箍拉结点示意图)普通库：钢筋混凝土框架结构，层高：首层3.9m，二层3.5m，三层4.5m，四层5.5m，顶层5.6m，跨中连墙件通过预先埋设在梁上42钢管与外架双钢管连接（图a），柱上的连结件采用抱箍形式(见图b)。一、二、三层每层按两跨（3m）设置连墙件；四、五层除按三步两跨设置连墙件外，每层在每柱跟部处与柱中部均增设抱箍拉结点一个。 连墙件尽量靠近主节点，偏离主节点不大于300mm。连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接；当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与
12、地面成4560夹角。3.1.9 防护设施脚手架满挂全封闭密目安全网，密目网采用1.8m6.0m 规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m，作业层脚手架立杆于0.9m 处设防护栏杆，底部侧面设18cm 高的挡脚板。3.2脚手架出入口的构造脚手架出入口由技术管理人员现场设定，挑空两根立杆，跨越两步三跨，大小为4.5m3.8m（宽高）（见图C）。出入口再搭设3.0m4.5m4.5m（长宽高）的防护棚，上铺双层脚手板（见图D）。防护棚顶面外露三面应设高度不小于600的护栏，并用安全网封闭。洞口加固：在出入口两侧的内、外排立杆处分别增设一根立杆，并高于门洞口2步，立杆用短管斜撑
13、相互联系，上方悬空立杆处增加一根斜杆，斜杆与各主节点相交处用旋转扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm 以内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上。斜腹杆采用通长杆件，接长采用对接扣件。物料提升机出口处设置4.5m4.5m4.5m（长宽高）防护棚，顶部铺双层脚手板。加固与搭设同上。沿厂区道路侧为施工人员通道，应设置人员安全通道，其搭设方法同图D图C 洞口加固示意图 图D 防护棚（人员安全
14、通道）搭设正、侧面图4 脚手架的搭设施工工艺4.1 搭设顺序落地式双排脚手架的搭设顺序为：场地平整、夯实、垫层定位设置通长脚手板、钢底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆铺脚手板搭防护栏杆绑扎安全网验收4. 2 施工工艺定位定距：根据构造要求在建筑物四角用尺量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记。垫板准确放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直至连墙件搭设完
15、毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头，再立中间的一根，互相看齐后再立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，应先立外排，后立内排。5 质量验收标准5.1 构配件允许偏差表6-1序号项 目允 许 偏 差检 查 方 法1外径48mm-0.5mm游标卡尺壁厚3.5mm-0.5mm2钢管表面锈蚀0.5mm游标卡尺3杆端弯曲5mm/m钢板尺4杆中弯曲5mm/m钢板尺5.2 脚手架搭设的允许偏差和检验方法表6-2项 目内 容允 许 偏 差检查方法基 础垫 层厚度5mm标高-0.1 m标尺及观察排 水无积水垫 板无悬空验收垂直度垂直度偏差20-80m10
