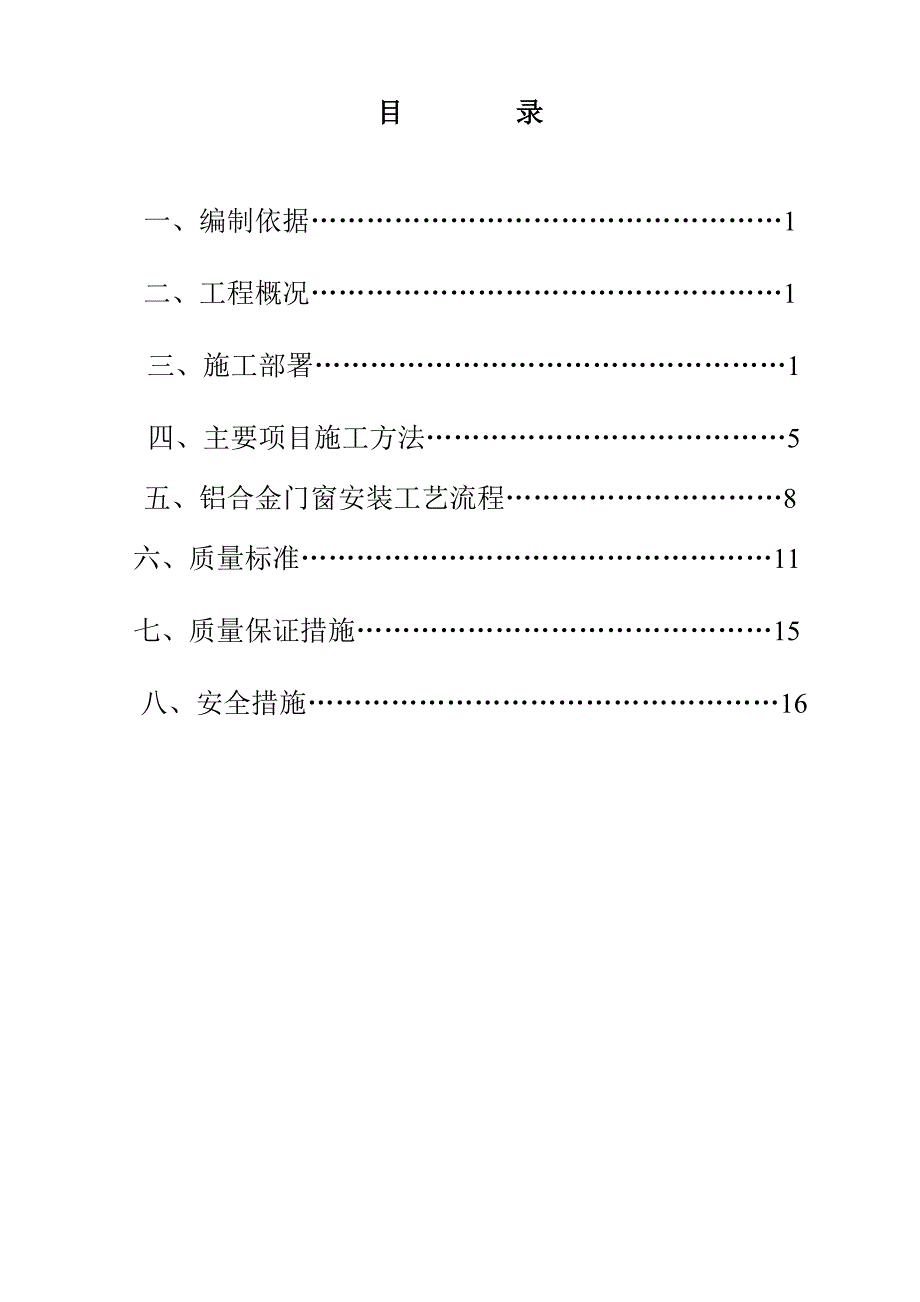

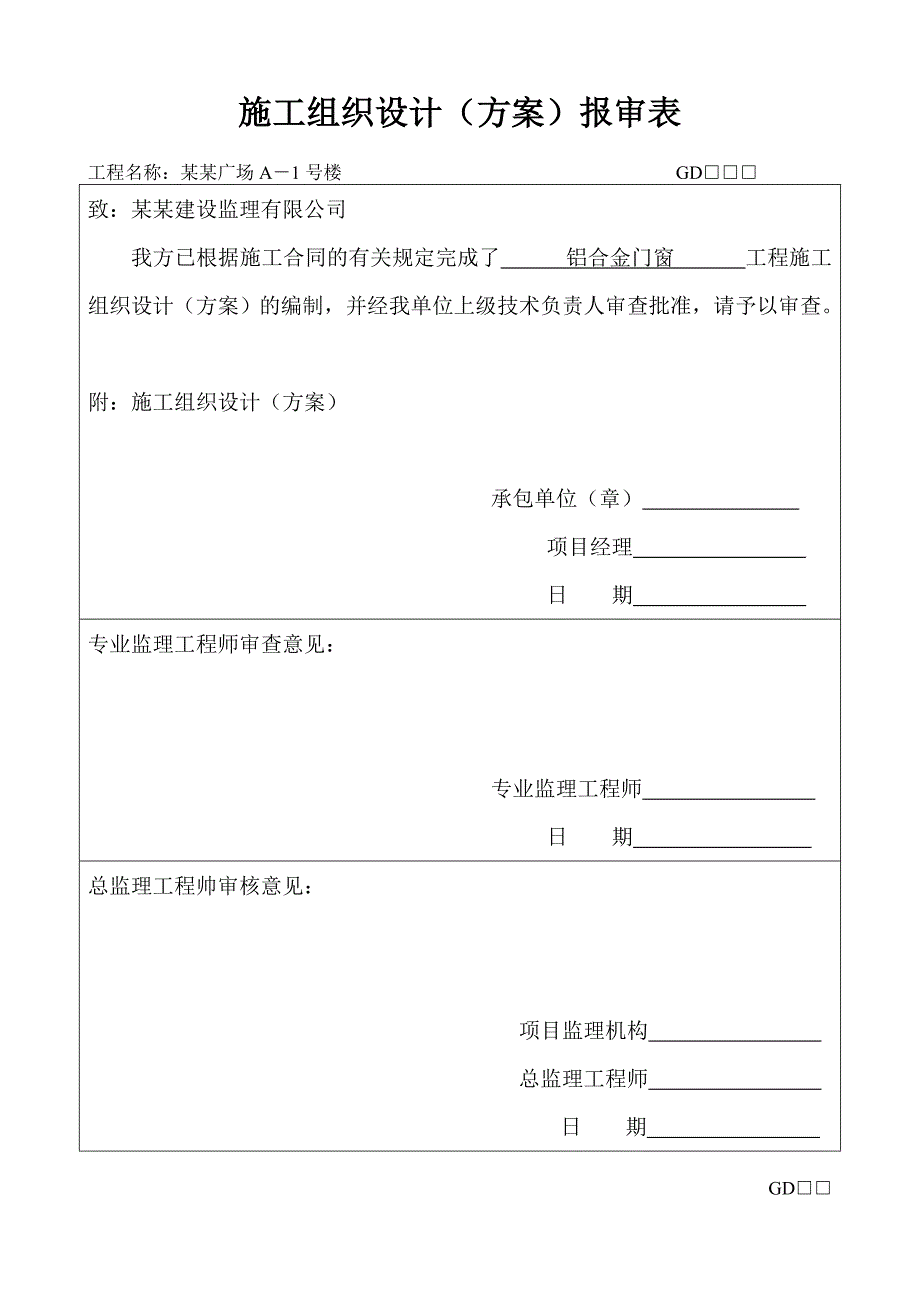

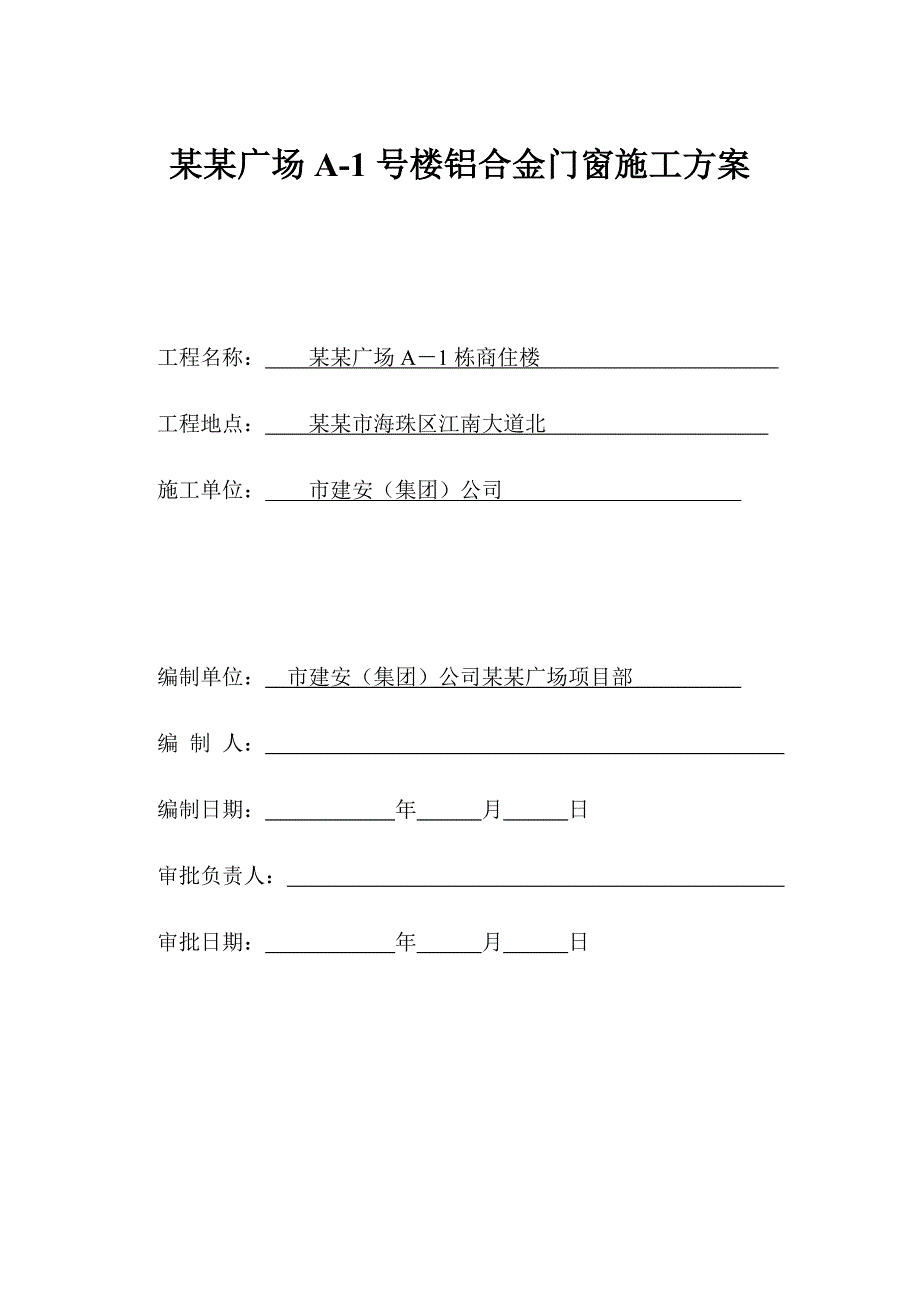

1、施工组织设计（方案）报审表工程名称：某某广场A1号楼GD致：某某建设监理有限公司我方已根据施工合同的有关规定完成了铝合金门窗 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章） 项目经理日期专业监理工程师审查意见：专业监理工程师日期 总监理工程帅审核意见：项目监理机构总监理工程师日 期GD某某广场A-1号楼铝合金门窗施工方案工程名称：某某广场A1栋商住楼工程地点：某某市海珠区江南大道北 施工单位：市建安（集团）公司编制单位：市建安（集团）公司某某广场项目部编 制 人：编制日期：年月日审批负责人：审批日期：年月日目录一、编制依据1
2、二、工程概况1 三、施工部署1 四、主要项目施工方法5五、铝合金门窗安装工艺流程8 六、质量标准11 七、质量保证措施15 八、安全措施16一、编制依据某某广场A-1号楼铝合金门窗施工图国家建筑施工质量验收规范 GB50210-2002建筑玻璃应用技术规范 JGJ113-2003铝合金门窗工程设计、施工及验收规范DBJ 15-30-2002建筑用铝型材标准JGJ/T133及GB/T5237硅铜耐候胶GB14683广东省住宅工程质量通病防治技术措施二十条二、工程概况（1）工程名称：某某广场A-1号楼（2）工程地点：某某市海珠区南华东路（3）设计单位：泛华工程有限公司（4）监理单位：某某建设监理有
3、限公司（5）施工单位：市建安集团公司（6）铝合金门窗概况：90系列浅绿色粉末喷涂铝合金推拉门窗、70系列浅绿色粉末喷涂铝合金推拉门、38系列浅绿色粉末喷涂铝合金平开门窗的制作和安装，门窗面积约为8000。三、施工部署1、材料准备（1）铝合金型材铝型材采用开平铝业集团股份有限公司生产的“红荔牌”90系列2.0mm厚推拉门型材、70、，90系列1.4mm厚推拉窗型材、38系列1.4mm厚平开门窗型材，铝合金牌号为6063-T5，颜色为浅绿色粉末喷涂。（2）玻璃铝合金门窗玻璃采用山东威海蓝星玻璃集团有限公司生产的F绿色玻璃，玻璃厚度和种类详见工程施工图中的大样图。（3）硅酮密封胶门窗采用白色硅酮密封
4、胶，大玻璃固定窗的玻璃缝采用酸性透明硅酮密封胶。、螺钉：外露螺钉采用不锈钢制品，非外露螺钉采用镀锌制品、铆钉：采用5的铝铆钉、门轮：采用90系列尼龙轮、门锁：平开门执手，推拉门条形锁和高级铝壳钩锁、滑撑：不锈钢滑撑、窗锁：自动锁和联动执手（详见施工图）、锚固铁片：1.0mm的镀锌铁片2、现场准备 组织相关专业施工技术人员对现场洞口及模数线进行复核检查，确认无误后由三方负责人签名认可，作为下料制做及安装施工的依据。并以此尺寸出细化图,交甲方及监理确认。3、人员准备 依据工程量及进场日期、工期要求安排施工人员，并对进场施工人员进行技术交底和操作技能考核。四、主要项目施工方法1、铝合金门窗现场安装施
5、工方法及措施1）施工安装的基本条件确认（1）主体结构完工，湿作业完成，现场清理干净；（2）对铝合金门窗施工环境会造成严重污染的分项工程应安排在铝合金门窗安装施工前进行，否则要采取保护措施；（3）与相关专业队签订施工配合协议，协调好现场作业面的安排使用；（4）解决垂直运输及设备、水、电使用等相关问题；（5）主体结构必须达到施工验收规范的要求。防雷接地引线数量、位置正确无误。2、安装施工装备（1）对现场管理和安装人员进行全面的技术的质量交底以及安全规范教育，现场应具备防火和安全器材与设施。（2）铝合金门窗进场搬运、吊装时需加强保护不得碰撞和损坏，铝合金门窗半成品应放在干燥不与酸碱类物质接触的地方，
6、并要严防雨水淋湿。（3）铝合金门窗应按品种、规格、种类和编号堆放在专用架子或垫木上，玻璃构件应稍稍倾斜摆放，在室外堆放时，应采取防护措施。（4）铝合金门窗安装前均应进行检验与校正，铝合金门窗应符合设计图纸及相关质量标准的要求，不得有变形、损伤和污染。不合格的铝合金门窗不得上墙安装。（5）外窗下框泄水结构检查。推拉窗：导轨在靠两边框处铣8mm宽泄水口；平开窗：在靠框中挺位置每个扇洞铣一个8mm宽泄水口，出厂前仔细检查，有遗漏立即补上。3、测量放线（1）根据铝合金门窗分格大样图及外墙队给出的标高点、竖向进出控制线，采用重锤、钢丝线、测量器具及水平仪等工具在主体上定出铝合金门窗安装基准线，并用经纬仪
7、进行校正、复测。误差大于规定的允许偏差时，应经监理、甲方及设计人员的同意后，适当调整铝合金门窗的尺寸，使其符合铝合金门窗安装工艺要求及外墙面砖模数的需要。（2）按照图纸标示尺寸，检查门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应及时进行剔凿或修补。（3）、洞口尺寸：一般粉刷面： 门窗框宽度 +50 窗框高度 +50 门框高度 +25门边框和中竖框埋入地面以下：20-50门窗洞口尺寸的允许偏差：高度和宽度允许偏差5，对角线长度差5，洞口下口面水平标高允许偏差5 垂直度偏差不超过1.5H/1000，各洞口的中心线与建筑物基准轴线偏差不得大于5。4、门窗框安装（1）连接件是连接铝合金门窗框与
8、主体结构并传递荷载的主要结构构件，在施工过程中应注意以下三点：连接件本身的强度必须满足设计要求；连接件构造形式必须满足立柱与主结构连接调整的要求；连接件的焊接处理工艺必须保证立柱垂直度偏差满足规范要求；5、防雷处理铝合金工程防雷顶击：顶部封边属于易受雷击部位，尤其是转角处为雷击率最高部位，根据施工规范及图纸设计要求，九层以上外门窗必须与建筑物防雷系统连接， 利用封边铝板做接闪器，同时保证外墙铝窗工程自身已形成通路的骨架与土建结构内钢筋连接成电气通路。接地电阻不得大于10。铝合金工程防雷侧击：在铝合金窗防雷网格位用防雷导通片将门窗框全部连通，然后在竖向位置用圆钢与边框立柱的焊接长度必须满足设计要
9、求，圆钢本身搭接焊接长度必须满足焊接工艺要求。五、铝合金门窗安装工艺流程弹线找规矩防腐处理门窗框就位和临时固定门窗框固定填缝与清洗安装五金配件安装门窗扇安装玻璃调试、清洁验收、移交1、弹线找规矩按照铝合金门窗工程大样图设计尺寸，在建筑物最高层找出门窗口位置，以门窗框边线为标准向下引，并在各层门窗洞口划线标记。门窗口水平控制以楼层+1000结构标高的水平线为标准，室内建筑完成面为950mm,以此往上返，量出窗下皮标高，弹线找直。每一层应保持下皮标高一致。同一层水平标高误差不超过2.5，各洞口中心线从顶层偏差不超过5，周边安装嵌缝必须符合设计要求和装饰要求。2、防腐处理：铝合金门窗框应进行防腐处理
10、，门窗框与水泥砂浆接触面之间涂刷沥青漆或聚丙烯树肢保护膜(接触面有喷涂层除外)避免水泥砂浆直接与铝合金门窗表面接触，腐蚀铝合金门窗。亦可采用粘贴塑料薄膜进行保护。铝合金门窗安装时，采用的连接铁件非不锈钢制品应进行防腐处理，防止产生电化学反应腐蚀铝合金门窗。3、就位和临时固定铝框上的保护膜在安装前后不应撕掉或破坏，无外框铝合金门窗必须提前在外框槽内塞满1：2.5防水水泥砂浆。砂浆稠度以手握成团、落地开花为宜，并加强养护。铝框安装在洞口的安装线上，调整正、侧面垂直度、水平度和对角线合格后，用木楔对拔临时固定。木楔应垫在边、横框能受力的部位，防止铝框受挤压变形。组合门窗先按图纸设计要求进行预拼装。然
11、后按先安装通长拼樘料，后安装分段拼樘料，最后安装基本门窗框的顺序进行。门窗框横向及竖向组合采用杆连接，搭接应形成曲面组合，拱接量不少于8，以避免因门窗冷热伸缩和建筑物变形而引起产生裂缝。缝隙用密封胶密封。4、门窗框的固定当门窗洞口为混凝土墙体时，先用镀锌螺钉把铁码铆固在铝框上,再用4-5射钉把铁脚与墙体固定牢;当门窗洞口为砖砌墙体时，用冲击钻钻入不小于10的深孔，用膨胀螺栓锚固连接件，严禁用射钉连接固定。门窗洞口墙体厚度方向的锚固铁码中心线距内墙面距离：38系列为100，90系列为150。锚固铁码间距400。铝门框埋入地面以下应为20-50组合窗框立柱上下端应各嵌入框顶和框底的墙体（或梁）内2
12、5以上，转角处的立柱嵌固应在35以上，必要时采用膨胀螺丝固定。门窗框连接件采用射钉、膨胀螺栓、钢钉等紧固时，其紧固件离墙（或梁、柱）边缘不得小于50，且应错开墙体缝隙，防止紧固失效。5、填缝和清洗铝合金门窗安装固定后，在门窗框与洞口墙体四周缝隙处，填嵌干硬性1:2.5防水水泥砂浆，若缝宽超过40mm必须掺瓜米石。临时固定木楔在24小时内必须拔出重新用防水砂浆封堵。塞缝砂浆要注意加强养护,保持表面湿润,砂浆未达到强度前不得安装门窗扇及碰撞门框。当铝框与墙体缝隙填嵌的干硬性防水水泥砂浆干燥后，待面砖镶贴完毕,清除预留槽口内的松散砂浆，填嵌中性硅酮密封胶。嵌填时严禁碰撞铝框，确保铝框不变形。铝门窗框
13、上如沾上水泥砂浆或其他污物，立即用软布清洗干净，不得使用金属工具刮洗，以避免损坏门窗表面。若清洗外墙面时掺入草酸,必须对铝合金门窗表面进行保护。6、铝合金门窗框安装完成，待墙体内处装饰施工完成后，即进行五金配件安装，并保证其使用灵活。7、门窗扇、铝百叶片安装。门窗扇、百叶片在安装前应进行必要的清洁，安装时应注意窗扇与窗框的上下、左右、前后的配合间隙，以保证其密封性。8、玻璃安装a、施工条件（1）门窗框、扇已安装调整结束，框与墙体间的填充也已完成。（2）框、扇等符合设计图纸及装配图纸要求。（3）安装时的温度必须在制造商要求的温度范围以内。（4）玻璃槽口要清理干净，无障碍物。（5）玻璃槽要排水通畅。（6）玻璃已按要求裁切完毕，并运输到位。（7）玻璃表面无水份、灰尘、油脂、油或其他有害物质，并要擦洗干净。（8）脚手架等已达到要求。b、施工要点（1） 安装时不要使玻璃撞击框架，以避免玻璃边部破碎。（2） 有严重剥落或边部因破碎而变粗糙的玻璃不能使用。（3） 玻璃底边在垫块附近如有斜角或喇叭式边时，应将此边转到顶部。（4） 垫块应按图纸要求位置摆放，不得移动。（5） 不要在玻璃附近进行焊接、喷砂、酸洗，否则会对玻璃强度和外观产生影响。如果必须进行时，可用帆布或木板类材料保护玻璃，酸洗后应立即用清水冲洗玻璃。 （6）若油漆
