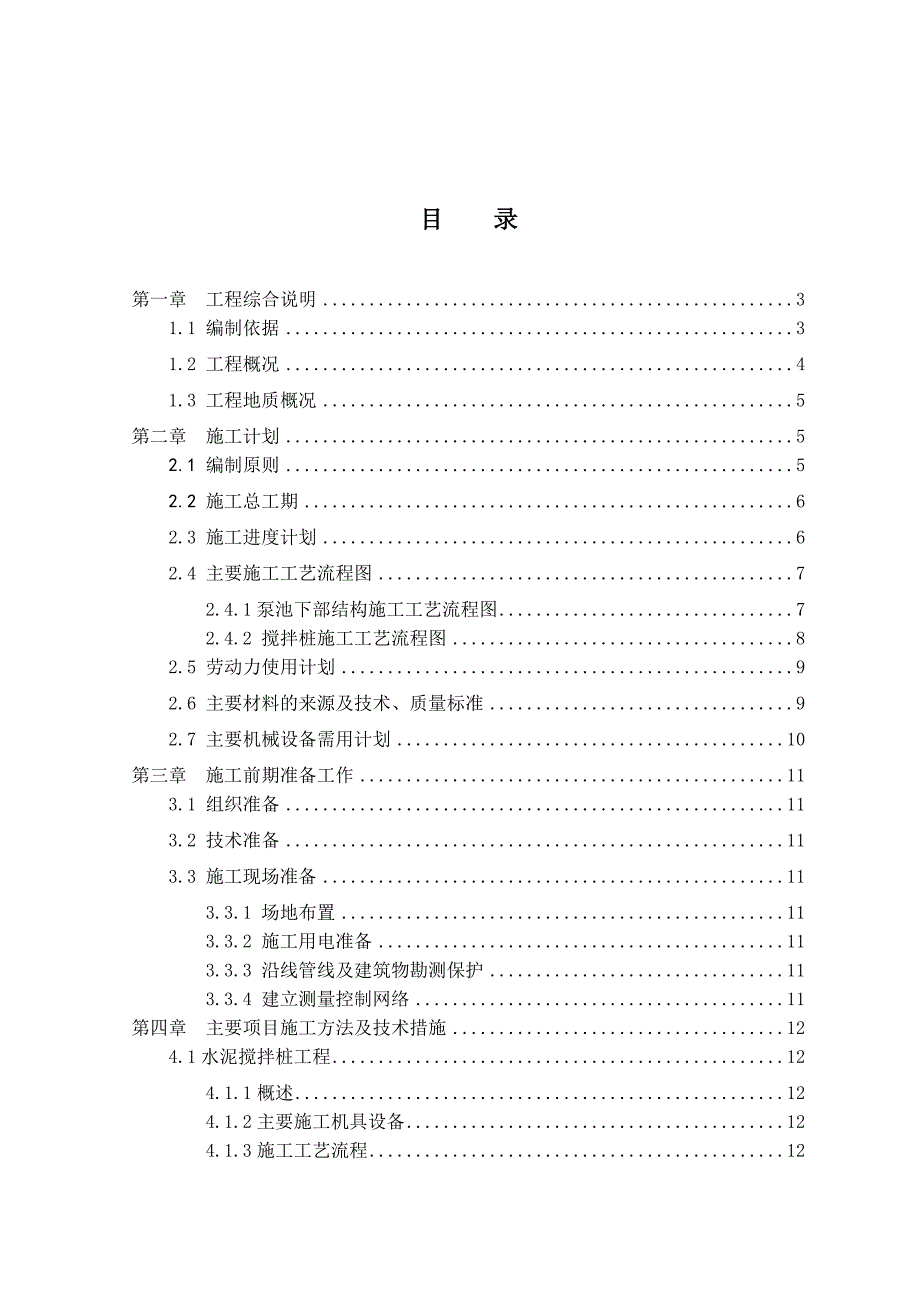

1、目 录第一章 工程综合说明31.1编制依据31.2工程概况41.3 工程地质概况5第二章 施工计划52.1 编制原则52.2 施工总工期62.3 施工进度计划62.4 主要施工工艺流程图72.4.1泵池下部结构施工工艺流程图72.4.2 搅拌桩施工工艺流程图82.5 劳动力使用计划92.6 主要材料的来源及技术、质量标准92.7 主要机械设备需用计划10第三章 施工前期准备工作113.1 组织准备113.2 技术准备113.3 施工现场准备113.3.1 场地布置113.3.2 施工用电准备113.3.3 沿线管线及建筑物勘测保护113.3.4 建立测量控制网络11第四章 主要项目施工方法及技

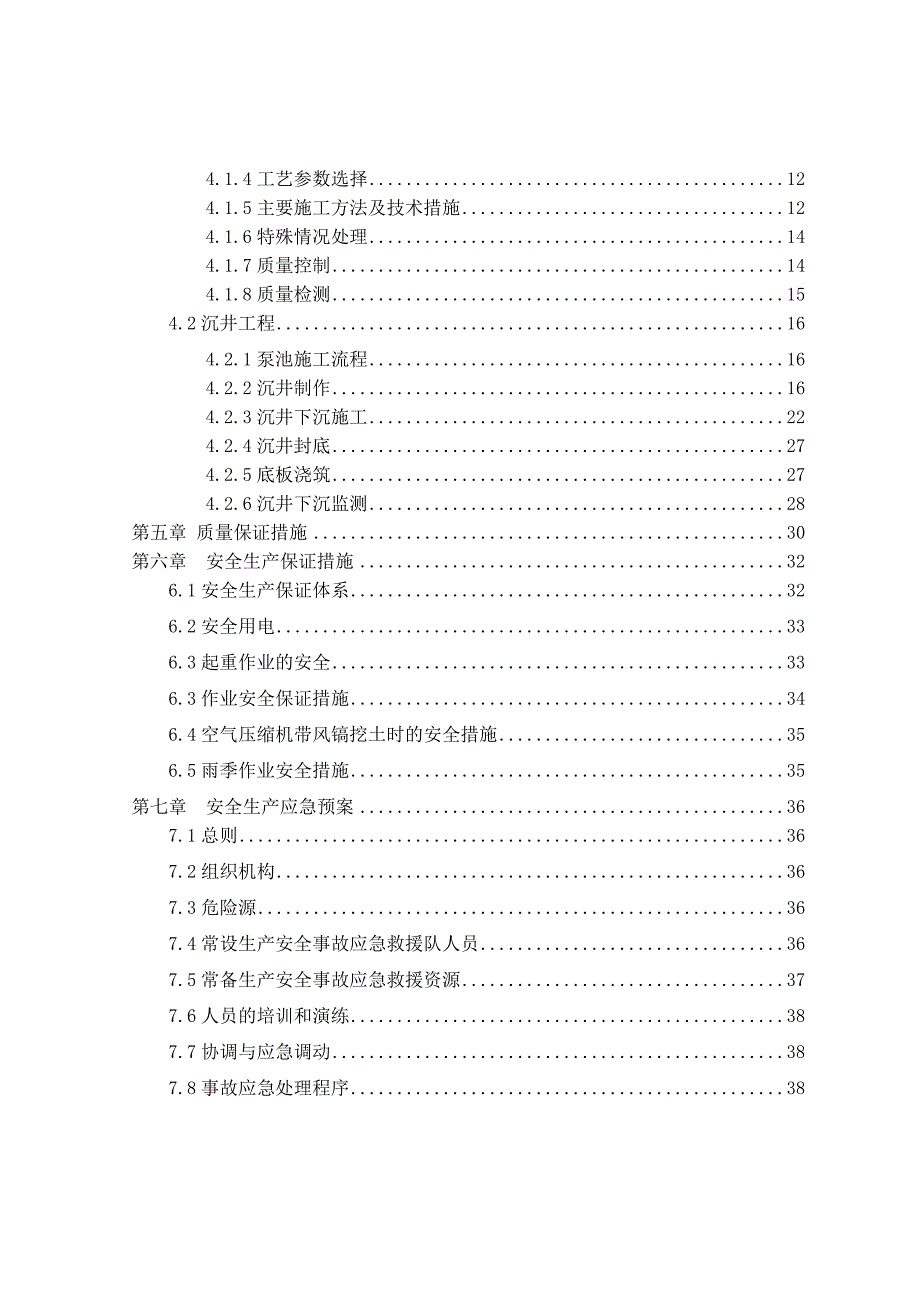

2、术措施124.1水泥搅拌桩工程124.1.1概述124.1.2主要施工机具设备124.1.3施工工艺流程124.1.4工艺参数选择124.1.5主要施工方法及技术措施124.1.6特殊情况处理144.1.7质量控制144.1.8质量检测154.2沉井工程164.2.1泵池施工流程164.2.2沉井制作164.2.3沉井下沉施工224.2.4沉井封底274.2.5底板浇筑274.2.6沉井下沉监测28第五章 质量保证措施30第六章 安全生产保证措施326.1安全生产保证体系326.2安全用电336.3起重作业的安全336.3作业安全保证措施346.4空气压缩机带风镐挖土时的安全措施356.5雨季

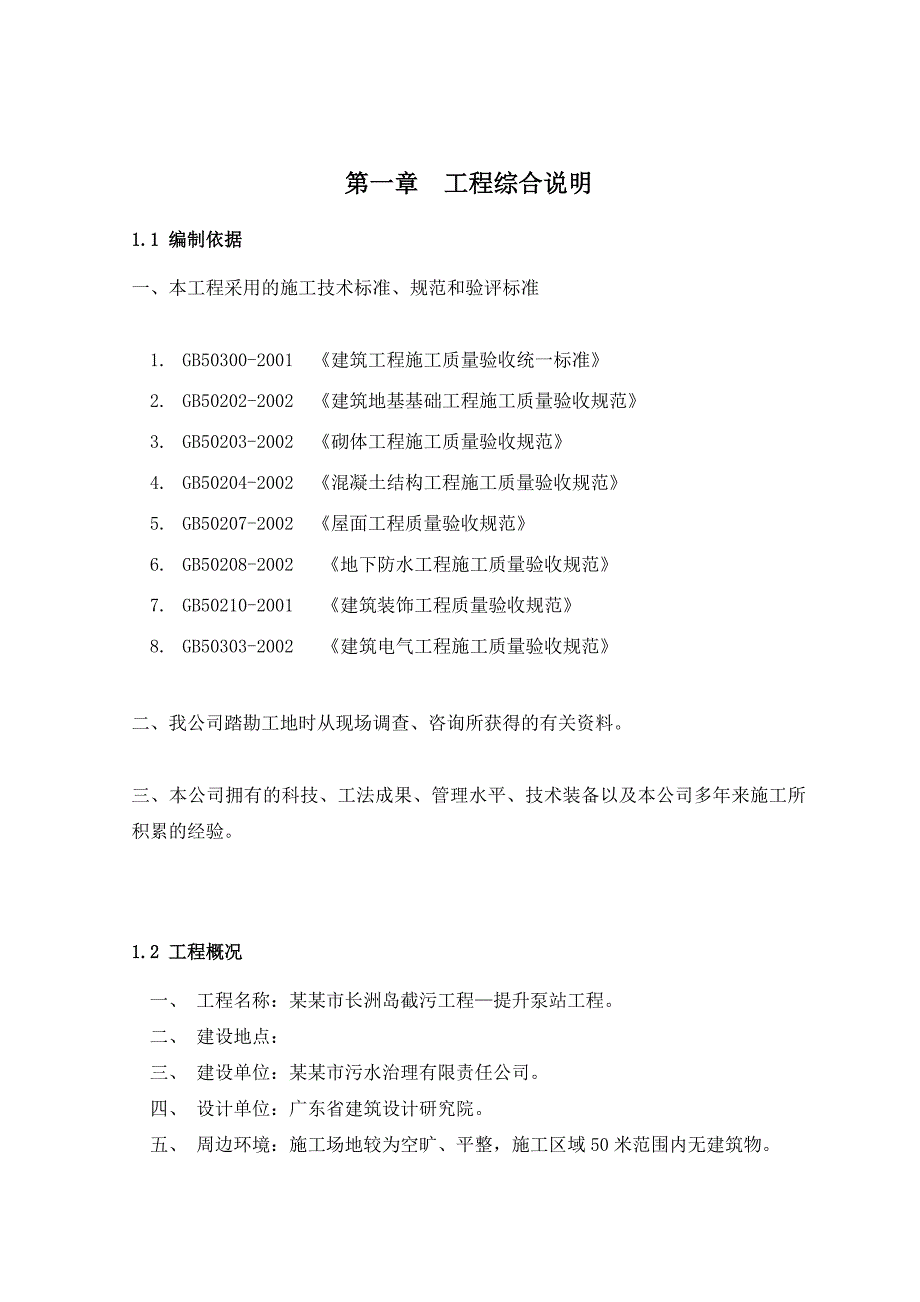

3、作业安全措施35第七章 安全生产应急预案367.1总则367.2组织机构367.3危险源367.4常设生产安全事故应急救援队人员367.5常备生产安全事故应急救援资源377.6人员的培训和演练387.7协调与应急调动387.8事故应急处理程序38第一章 工程综合说明1.1 编制依据一、 本工程采用的施工技术标准、规范和验评标准1. GB50300-2001 建筑工程施工质量验收统一标准2. GB50202-2002 建筑地基基础工程施工质量验收规范3. GB50203-2002 砌体工程施工质量验收规范4. GB50204-2002 混凝土结构工程施工质量验收规范5. GB50207-2002
4、 屋面工程质量验收规范6. GB50208-2002 地下防水工程施工质量验收规范7. GB50210-2001 建筑装饰工程质量验收规范8. GB50303-2002 建筑电气工程施工质量验收规范二、我公司踏勘工地时从现场调查、咨询所获得的有关资料。三、本公司拥有的科技、工法成果、管理水平、技术装备以及本公司多年来施工所积累的经验。1.2 工程概况一、 工程名称：某某市长洲岛截污工程提升泵站工程。二、 建设地点：三、 建设单位：某某市污水治理有限责任公司。四、 设计单位：广东省建筑设计研究院。五、 周边环境：施工场地较为空旷、平整，施工区域50米范围内无建筑物。六、 工程简介： 泵池建设面积
5、为323m2，形状如同矩形，采用钢筋砼结构，其井壁厚度为1米，隔墙为0.8米、0.7米。泵池井壁采用排水法下沉，下沉深度约为13.5米。井壁采取五次制作、两次下沉方式进行施工，第一节（含刃脚）制作高度为4.6米，第二节第四节制作高度各为3米，第五节制作高度为1.5米；当井壁制作高度达到7.6米时，开始第一次下沉，余下的井壁将归纳到第二次下沉。根据设计图要求，在沉井周边打设两排D500搅拌桩，有效桩长约为3.811.5米，桩端至强风化或全风化岩面。 1.3 工程地质概况根据设计院提供岩土工程勘察报告显示，泵池施工区域所相遇土层以耕土、粉质粘土、砂质粘性土、全风化混合岩、强风化混合岩为主，每层岩土
6、分布厚度起伏较大。从勘察报告显示，地面以下3.8米开始与岩层相遇，下沉施工时需加以注意。现将岩土分层特征自上而下描述如下：1. 地面标高0.00-0.8为耕土：灰褐红色，较湿，松散。2. -0.8-7.3为粉质粘土：黄褐色，较湿，硬塑，含少量细砂。3. -2.3-8.9为砂质粘性土：淡黄色，较湿，硬塑，遇水易软化崩解，为混合岩风化残积土。4. -3.8-7.4为全风化混合岩：黄褐色，岩石风化完全，岩芯手可折断，遇水易软化崩解。5. -6.8-18.8为强风化混合岩：青灰色，岩石风化强烈，岩芯手可折断，遇水易软化崩解，其实测击数N=5152击之间。平均值为N=51.3击。详细的地质情况，查阅岩土
7、工程勘察报告柱状图ZK246、ZK247a、ZK245a、ZK247、ZK246a。第二章 施工计划2.1 编制原则 严格按照施工程序和控制性进度的要求进行编制； 依据相关技术规范和我单位类似工程项目施工经验进行编制； 充分理解设计意图和设计对施工总工期规划，根据施工组织设计总体大纲和相关阶段性限制性工期范围内，合理地进行本标施工进度安排； 严格按我单位的施工管理水平，合理地进行人、机、物等资源的配置，确保施工进度计划的可操作性和资源保证措施的充分性； 严格按照我单位的施工技术水平，详细进行施工规划，确保本施工进度计划同技术力量保持一致，保证本施工计划在技术上的可行性； 全面分析关键线路上各项
8、目的施工方案，据实考虑关键项目的施工强度，力求进度计划合理可靠； 按期并力争提前实现各项控制性进度，优质、高效地完成本合同工程施工，是本进度计划的根本控制目标。2.2 施工总工期根据我单位技术水平和机械设备的投入状况，结合本工程的实际情况，经过对本工程各施工项目进度的详细分析，拟开工日期为2009年12月13日，于2010年5月9日完工，施工历时148天。根据我们对施工组织设计仔细研究，制定了本方案实施性的控制性工期，如表3-1。表3-1 控制性工期对照表序号项 目 名 称开始日期完成日期1第一节井壁及刃脚施工2009年12月16日2010年01月04日2第二节井壁施工2010年01月05日2
9、010年01月26日3第三节井壁施工2010年01月27日2010年02月19日4第四节井壁施工2010年02月20日2010年03月17日5铺设砂石及封底施工2010年03月22日2010年03月24日6铺设垫层及底板施工2010年03月25日2010年03月28日7隔墙结构施工2010年03月29日2010年04月21日8第五节井壁及顶板施工2010年04月22日2010年05月09日2.3 施工进度计划施工进度计划见附图：施工进度计划横道图。2.4 主要施工工艺流程图 2.4.1沉井施工工艺流程图2.4.2 搅拌桩施工工艺流程图放线、定位调 平钻头对位预搅下沉至设计孔深复搅提升喷浆搅拌清
10、洗移位2.5 劳动力使用计划本工程劳动力按各工程项目的需要布置，同时考虑均衡调配，使最高峰劳动力与最低峰劳动力不至于相差太悬殊。在施工过程中按计划进行人员调配，如有困难我公司将就近从其他项目调遣队伍进行增援，确保工期目标实现。劳动力需用计划表工种名称2009年2010年12月1月2月3月4月5月管理人员666666技术人员222222测量人员333333木工151515151515瓦工101010101010电工333333机械工444444钢筋工181818181818杂工151515151515合计7676767676762.6 主要材料的来源及技术、质量标准本工程的主要材料经业主或监理单
11、位认可后在某某市场上购买，技术及质量标准均要符合国家规范及设计要求。采购数量及规范依照设计图工程数量要求，分批采购进场。一、材料进场的检验坚持材料进场检验制度，确保原材料、半成品、成品使用前符合技术规范的质量要求。（一）、严格控制原材料、半成品的质量。施工中所用的钢材、水泥、预制材等除须具有相应的质量证明书外，还须按规范要求进行拍检试验，合格后方可使用，对经试验达不到设计要求的原材料或作降级使用、或作退货处理。（二）、原材料、半成品的堆放应符合现场要求，分类分规格堆放，并挂上标识牌，以防误用。（三）、单位工程管理部每周将对不合格半成品、成品或不合格的原材料进行统计分析，对一些容易出现质量通病的
12、工序，分析该工序所用材料、工艺、生产设备、操作规程、操作人员的技艺或其他因素，对质量的不同影响，区别对待并提出和采取预防措施。二、主要材料的质量控制（一）、钢筋钢筋和焊条的采购，必须要有出厂质量保证书，没有出厂质量保证书的钢筋，不能采购，对新用的钢筋，严格按规范规定取样试验合格后才能使用。（二）、混凝土本工程所需的混凝土采用商品混凝土。（三）、预制构件我公司在进场后，即派员与上述各材料成品供应商取得联系，提供所需材料、零件的时间和清单，以便供应商作好供料准备工作。2.7 主要机械设备需用计划在本工程施工中，我公司将分批安排技术先进、性能优越并且满足施工进度要求的机械设备进场施工。1. 拟投入本
