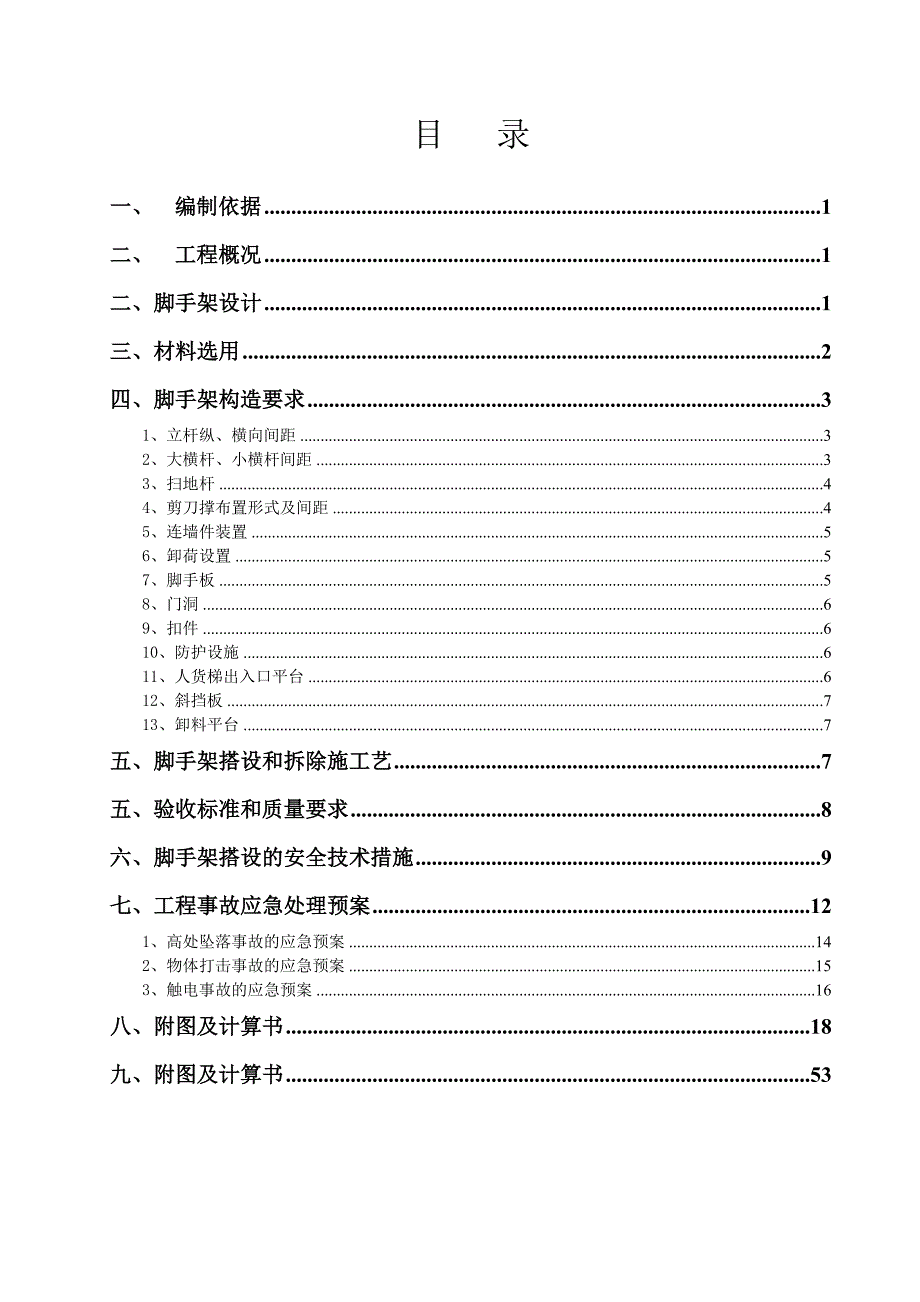

1、目 录一、编制依据1二、工程概况1二、脚手架设计1三、材料选用2四、脚手架构造要求31、立杆纵、横向间距32、大横杆、小横杆间距33、扫地杆44、剪刀撑布置形式及间距45、连墙件装置56、卸荷设置57、脚手板58、门洞69、扣件610、防护设施611、人货梯出入口平台612、斜挡板713、卸料平台7五、脚手架搭设和拆除施工艺7五、验收标准和质量要求8六、脚手架搭设的安全技术措施9七、工程事故应急处理预案121、高处坠落事故的应急预案142、物体打击事故的应急预案153、触电事故的应急预案16八、附图及计算书18九、附图及计算书53一、 编制依据建筑施工脚手架实用手册中国建筑工业出版社；建筑施工

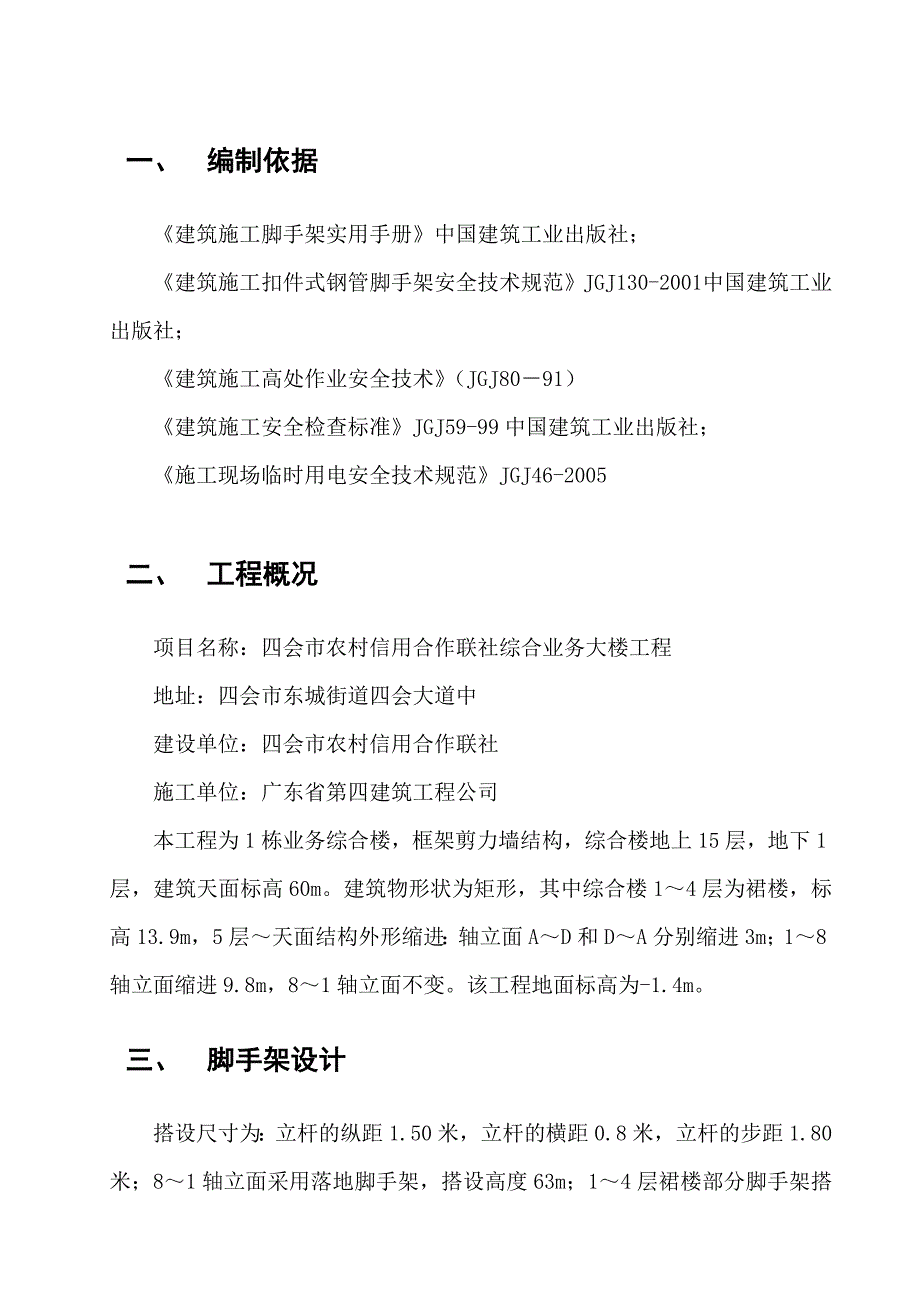

2、扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社；建筑施工高处作业安全技术（JGJ8091）建筑施工安全检查标准JGJ59-99中国建筑工业出版社；施工现场临时用电安全技术规范JGJ46-2005二、 工程概况项目名称：四会市农村信用合作联社综合业务大楼工程地址：四会市东城街道四会大道中建设单位：四会市农村信用合作联社施工单位：广东省第四建筑工程公司本工程为1栋业务综合楼，框架剪力墙结构，综合楼地上15层，地下1层，建筑天面标高60m。建筑物形状为矩形，其中综合楼14层为裙楼，标高13.9m，5层天面结构外形缩进：轴立面AD和DA分别缩进3m；18轴立面缩进9.8m，81

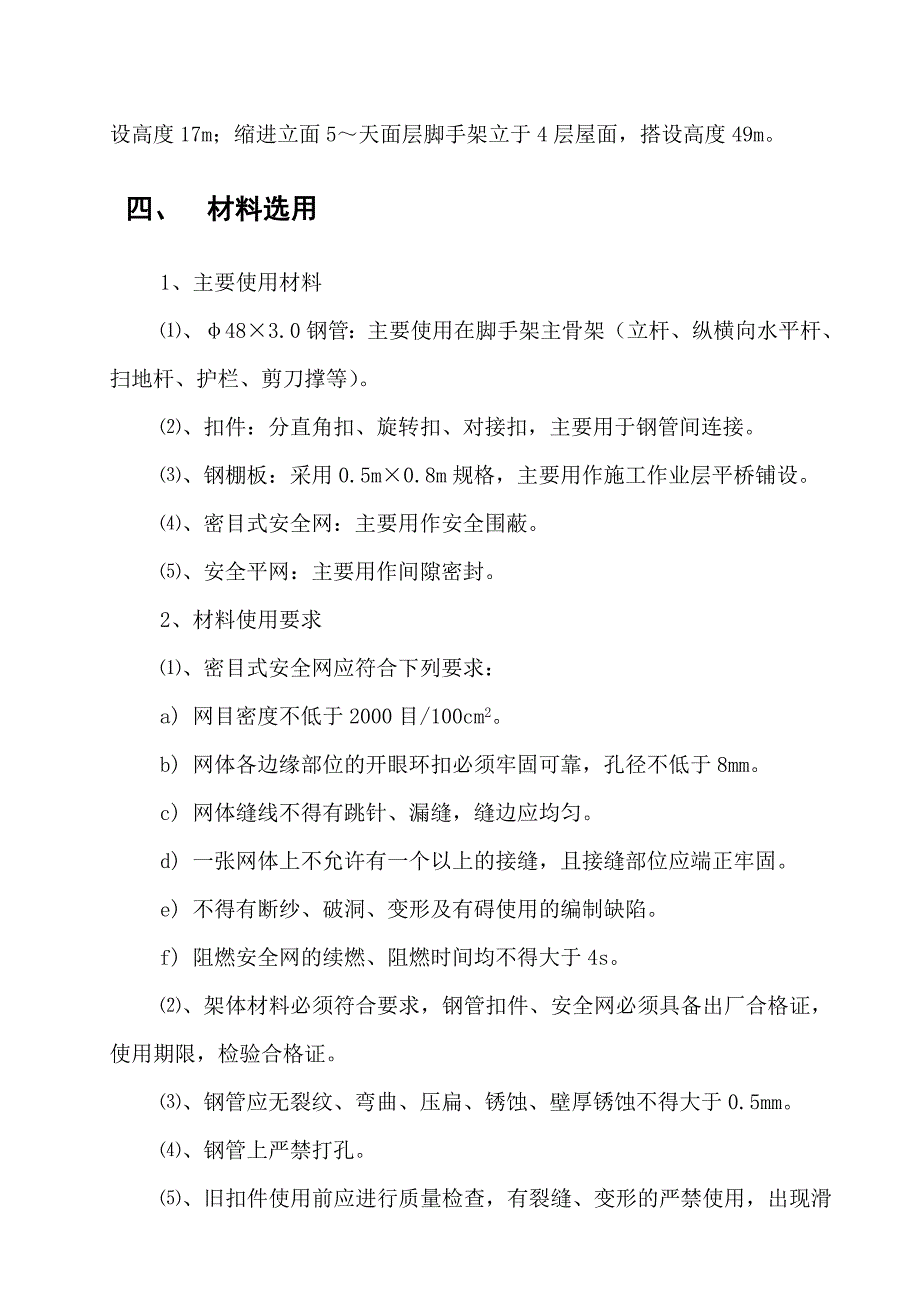

3、轴立面不变。该工程地面标高为-1.4m。三、 脚手架设计搭设尺寸为：立杆的纵距1.50米，立杆的横距0.8米，立杆的步距1.80米；81轴立面采用落地脚手架，搭设高度63m；14层裙楼部分脚手架搭设高度17m；缩进立面5天面层脚手架立于4层屋面，搭设高度49m。四、 材料选用1、主要使用材料、483.0钢管：主要使用在脚手架主骨架（立杆、纵横向水平杆、扫地杆、护栏、剪刀撑等）。、扣件：分直角扣、旋转扣、对接扣，主要用于钢管间连接。、钢棚板：采用0.5m0.8m规格，主要用作施工作业层平桥铺设。、密目式安全网：主要用作安全围蔽。、安全平网：主要用作间隙密封。2、材料使用要求、密目式安全网应符合下
4、列要求：a) 网目密度不低于2000目/100cm2。b) 网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于8mm。c) 网体缝线不得有跳针、漏缝，缝边应均匀。d) 一张网体上不允许有一个以上的接缝，且接缝部位应端正牢固。e) 不得有断纱、破洞、变形及有碍使用的编制缺陷。f) 阻燃安全网的续燃、阻燃时间均不得大于4s。、架体材料必须符合要求，钢管扣件、安全网必须具备出厂合格证，使用期限，检验合格证。、钢管应无裂纹、弯曲、压扁、锈蚀、壁厚锈蚀不得大于0.5mm。、钢管上严禁打孔。、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。、平桥踢脚板木材厚度不得小于10mm，高
5、度不小于180mm，平桥铺设材料应完好，钢桥板不能出现脱焊、弯曲、折断。、平桥与建筑物之间的安全兜底，必须使用合格的平网或钢桥板，不得使用立网或竹材，兜底网在结构固定必须在结构浇筑时预留间距不大于500mm。五、 脚手架构造要求1、立杆纵、横向间距立杆间距原则：排栅立杆的间距均为1.50m；由于每个墙面的长度不一定是1.5的倍数，所以在实际立杆搭设过程中按照每个墙面的水平长度均匀分布，立杆的间距控制在1.4米的范围内。立杆横向间距（即排栅平桥宽度）1m。立杆接头应错开，相邻接头不得在同一步距内，并套上驳芯和对接扣扣件紧牢固，同步内隔一根立杆的两个相隔接头在高度方向上错开的距离不宜小于500mm
6、，各接头中心至主节点的距离不宜大于步距的1/3。 2、大横杆、小横杆间距纵向水平杆在水平方向间距（即排栅平桥宽度）0.8m，垂直步距1.8m；横向水平短杆设置在纵向水平杆底，其水平方向间距为1.5m，垂直步距为1.8m；并设置距离地面200mm的纵横水平扫地杆。纵向水平杆（大横杆）：两条纵向水平杆均设置在立杆的内侧，采用对接扣件连接。纵向水平杆与立杆用直角扣扣接牢固，在每两度纵向水平杆中间设置一道钢管作为护栏，用扣与立杆扣紧牢固。纵向水平杆接头交错布置，并套上驳芯和对接扣扣紧牢固。相邻接头不应在同步同跨内，两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至主节点的距离不宜大于步距
7、的1/3。横向水平杆（小横杆）：横向水平杆两端采用直角扣件固定在纵向水平杆下面，连接扣紧牢固。由于立杆的间距为1.5米长，除在每个主节点处均布置横向水平杆外，再在每排立杆中间设置一道横向水平杆。横向水平杆伸出外排大横杆边缘距离不小于10cm，伸出内排大横杆、距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。3、扫地杆纵横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上，距离底座上面200mm。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。落地的脚手架，要求地面硬底化，必须设置横向扫地杆。4、剪刀撑布置形式及间距脚手架必
8、须在外侧面的两端各设置一道剪刀撑，并应由底到顶连续设置，中间各道剪刀撑之间的净距不应大于15m。剪刀撑每6步6跨设置一道，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的斜杆用旋转扣件固定扣在立柱上。剪刀撑的杆件连接采用搭接，其搭接长度100cm，并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。5、连墙件装置连墙件采用刚性连接，设置间距两步三跨。连墙件用483.0的钢管，其与脚手架的连接采用直角扣件，连墙件尽量靠近主节点，偏离主节点不大于300mm。连墙杆伸出扣件的距离应大于10cm。靠近框架柱的小横杆可直接作连墙杆用。连接杆尽可能设置
9、在立杆与大、小横杆的连接处，与脚手架架体垂直连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接；当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成4560夹角。连墙杆每支覆盖面积不应大于20m2/1支。6、卸荷设置综合楼轴立面AD和DA以及18轴立面采用三段卸荷,分别设置在： 8层、12层。81轴立面采用三段卸荷,分别设置在：4层、8层、12层。钢丝绳选择637+1钢丝绳，钢丝绳公称抗拉强度1700MPa，直径15mm，吊环采用直径大于18mm的光面钢筋。7、脚手板作业层脚手板采用冲压脚手板。在作业层下部加设一道安全网
10、，随作业层上升，同时作业层不超过两层。并设置安全网及防护栏杆。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。8、门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空两根立杆、跨越三步两跨，大小为4.5m3.8m（宽高）。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上。9、扣件螺栓拧紧扭力矩不应小于40Nm，且不应大于60Nm。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接
11、扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。10、防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.86.0m 的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.5m，并在作业层下步架处设一道水平兜网。在架底处设首层平网，往上每隔五步距设隔层平网，施工层应设随层网。作业层脚手架立杆于0.90m 处设有一道防护栏杆，底部侧面设18cm 高的木挡脚板。11、人货梯出入口平台人货梯出入口平台距离建筑物外边缘应不大于200mm，室外上人电梯与平台外边距离不大于100mm。每个平台上的纵向水平杆间距0.9m，横向水平杆间距小于1.2m，立杆间距应为20001
12、000mm，其双笼平台的中间部位横向水平杆两端采用45度斜撑杆加固。施工升降机出入口平台，转料平台底必须满铺钢管，面铺18厚木夹板。周边护拦高度分别为0.6m、1.2m两道钢管护拦，护拦内侧设置外层满挂安全网，内层18mm厚夹板或钢平桥板，平台应挂设安全标志，限载标志。12、斜挡板综合楼斜挡板设置在第8、12层，做法见图所示。13、卸料平台卸料平台采用扣件式钢管落地式卸料平台，卸料平台宽度3.00m，长度4.00m,搭设高度60.00m。采用483.0钢管。内立杆离墙0.20m，中立杆采用双扣件。立杆步距h=1.50m，立杆纵距1.00m，立杆横距=1.50m。横向水平杆上设2根纵向水平杆；施
13、工堆载、活荷载5.00kN/m2；平台上满铺脚手板。卸料平台不能与脚手架相连接，并应在每一结构层设置不少于三道连墙杆。平台具体位置在不违背本搭设方案的前提下可根据现场实际情况稍作调整，但必须征得技术负责人同意。如变动较大，需重新进行方案评审。六、 脚手架搭设和拆除施工艺1、脚手架搭设流程测量放线预埋钢筋套箍排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网铺设脚手板和挡脚板挂安全网架体检查验收。脚手架搭设进度要高于作业层。脚手架使用期，不得在其受承载的基础范围内进行挖掘作业。2、脚手架拆除流程架体检查拆除安全网拆除脚手板上部架体拆除
14、斜拉杆拆除下部架体拆除底层纵向水平杆、横向水平杆。3、脚手架防雷措施：脚手架必须采取措施安装防雷装置。避雷针可用直径不小于12mm的镀锌钢筋制作，设在四角脚手架立杆上，高度不小于1 m。接地板用厚度不小于4mm宽2540mm的角钢制作，埋深不浅于500mm。接地线用直径小于12m m的圆钢或钢管。防雷装置的冲击接地电阻不大于4欧姆，在脚手架验收时提交接地电阻测试记录。4、脚手架防风措施：脚手架防风主要采用设置连墙件。连墙件随搭随设，连墙件采用刚性连接，设置间距两步三跨。连墙件用483.0的钢管，其与脚手架的连接采用直角扣件，连墙件尽量靠近主节点，偏离主节点不大于300mm。5、脚手架的外侧边缘
