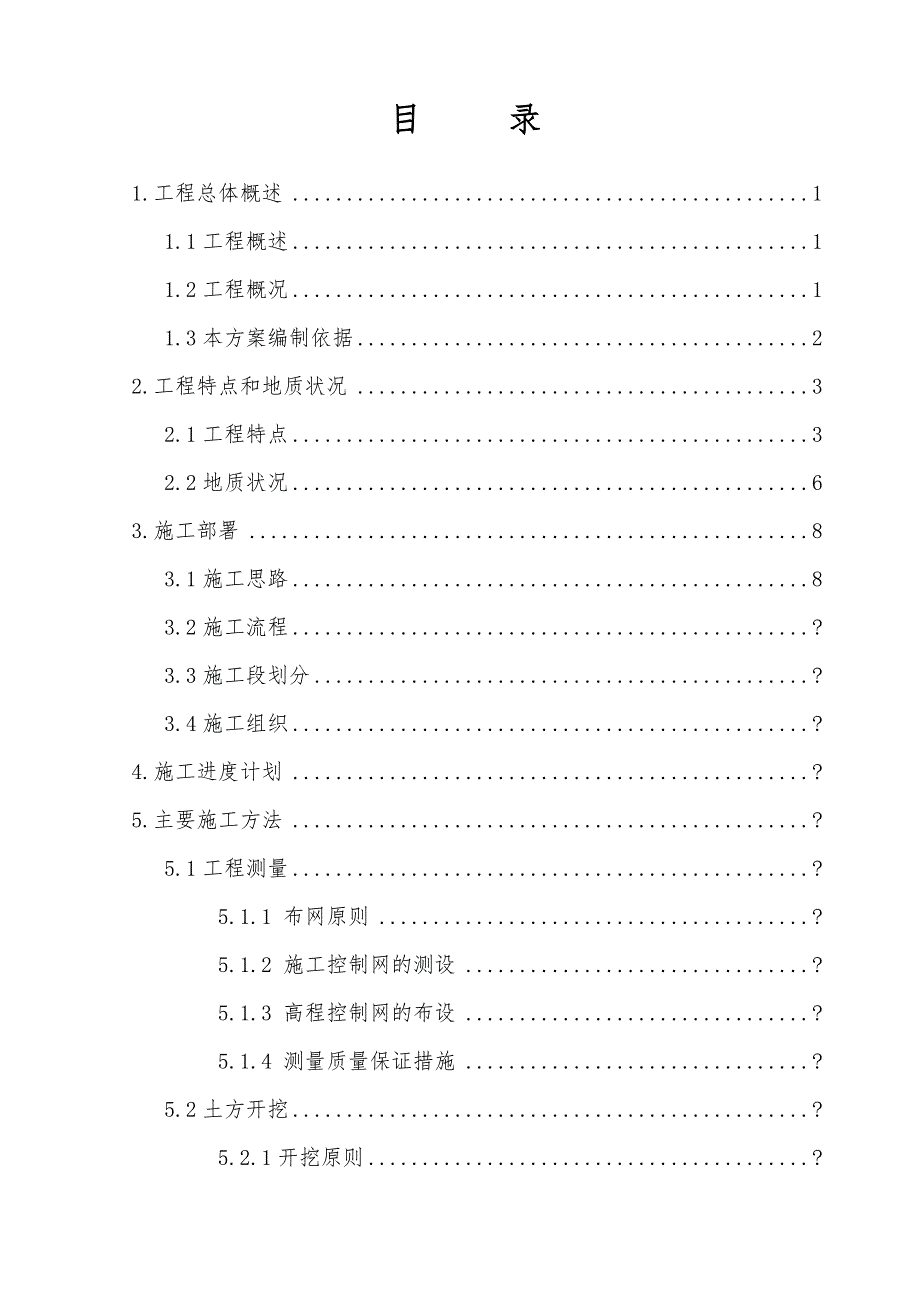

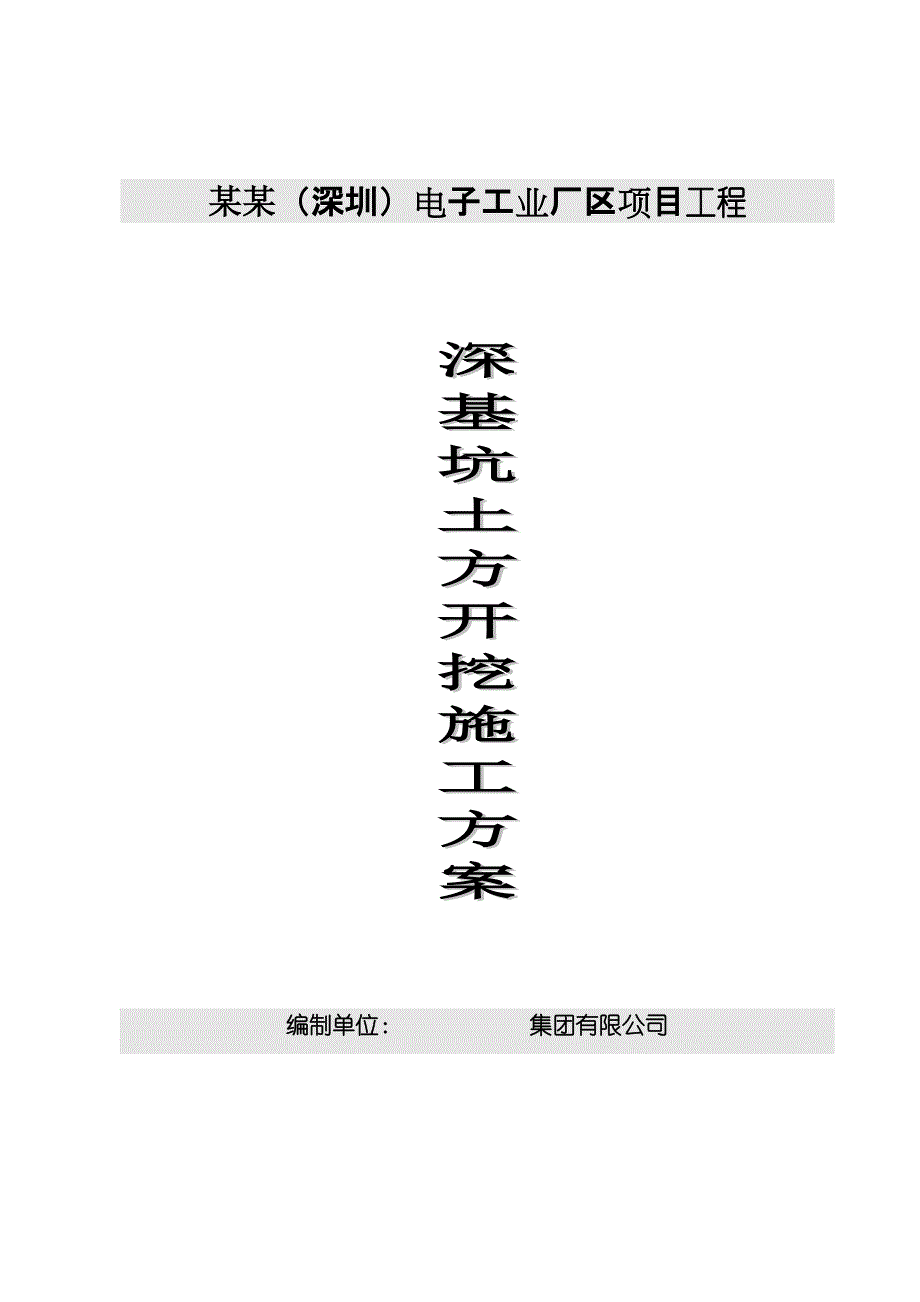

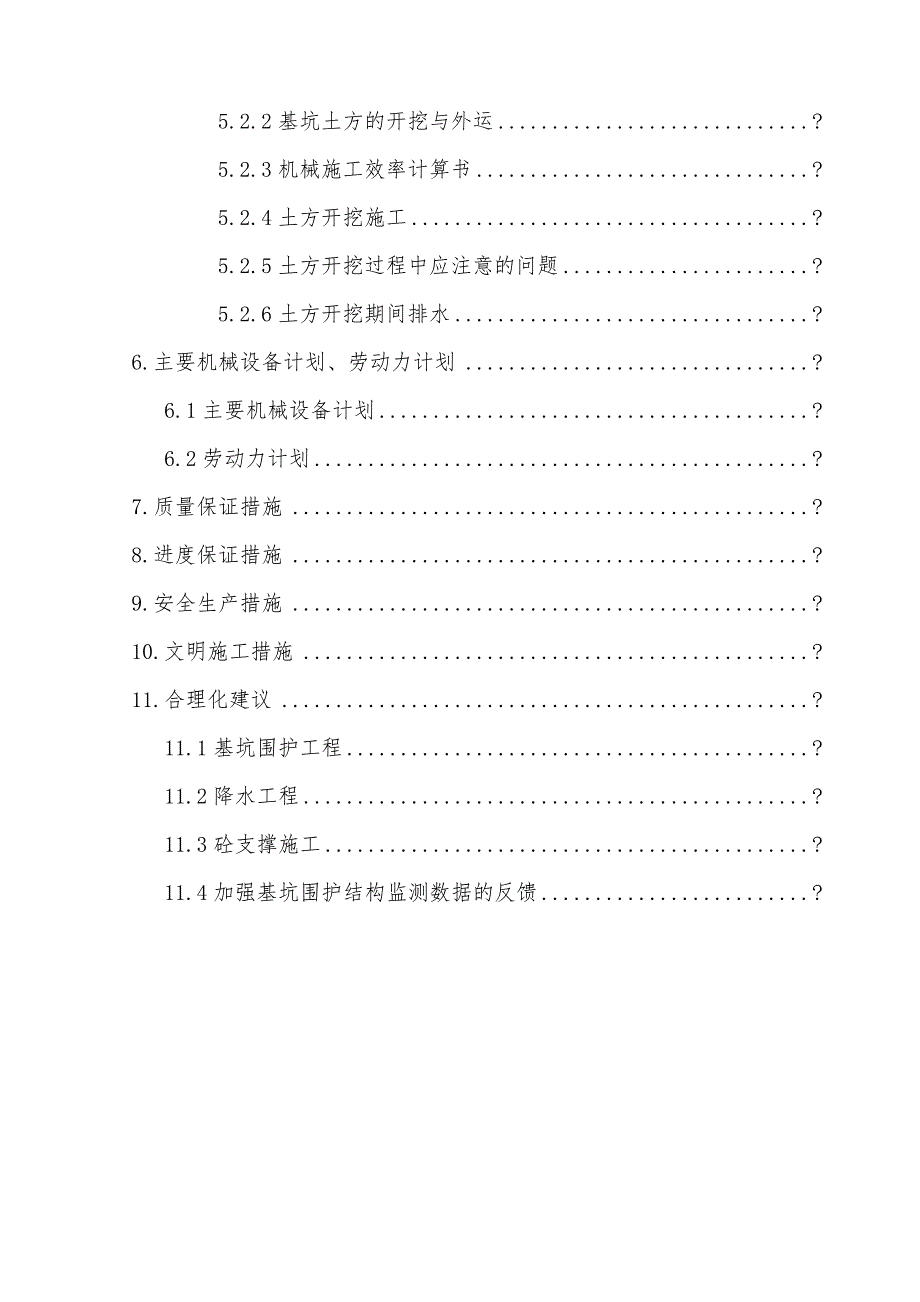

1、某某(深圳)电子工业厂区项目工程深基坑土方开挖施工方案编制单位: 集团有限公司目 录1.工程总体概述11.1工程概述11.2工程概况11.3本方案编制依据22.工程特点和地质状况32.1工程特点32.2地质状况63.施工部署83.1施工思路83.2施工流程?3.3施工段划分?3.4施工组织?4.施工进度计划?5.主要施工方法?5.1工程测量?5.1.1 布网原则?5.1.2 施工控制网的测设?5.1.3 高程控制网的布设?5.1.4 测量质量保证措施?5.2土方开挖?5.2.1开挖原则?5.2.2基坑土方的开挖与外运?5.2.3机械施工效率计算书?5.2.4土方开挖施工?5.2.5土方开挖过程
2、中应注意的问题?5.2.6土方开挖期间排水?6.主要机械设备计划、劳动力计划?6.1主要机械设备计划?6.2劳动力计划?7.质量保证措施?8.进度保证措施?9.安全生产措施?10.文明施工措施?11.合理化建议?11.1基坑围护工程?11.2降水工程?11.3砼支撑施工?11.4加强基坑围护结构监测数据的反馈?某某(深圳)电子工业厂区项目深基坑土方开挖施工方案1.工程总体概述1.1工程概述工程名称:某某(深圳)电子工业厂区工程工程地点:深圳市龙岗区宝龙大道与宝龙五路交汇东北侧建设单位:某某(深圳)电子工业有限公司设计单位: 工程设计研究院质监部门:深圳市建设工程质量安全监督站质量要求:合格以上
3、(含合格)工程工程范围:地下室基坑土方开挖施工承包方式:根据招标单位提供的图纸、工程性质、工程特点和施工现场情况,由我公司以包工包料、包质量、包工期、包安全、包文明施工的方式进行包干。1.2工程概况本工程位于广东省深圳市龙岗区,东面与北面临广东惠州市,南面临海。拟建建筑物由4栋33层配套宿舍、4栋厂房1824层、1栋公寓式酒店28层和商业裙房及展厅34层组成,项目总用地面积约43000m2 ,其中设有2层地下室,开挖深度约9米,室外设计地坪标高未明确,暂按现在地平均地面标高57.0m考虑,场地平均总体“正方形”展布。其中多层商业及展厅部分底层柱子轴力估计为4000KN左右。24层厂房底层柱子轴
4、力估计为16000KN左右。18层厂房底层柱子轴力估计为12000KN左右。28层公寓式酒店底层柱子轴力估计为18000KN左右。高层宿舍底层柱子轴力估计为12000KN左右。拟建场地位于深圳市龙岗区宝龙大道与宝龙五路交汇处东北侧,周边交通条件便利,详见“场地位置示意图”。拟建工程场地位置场地位置示意图( 拟建场地)1.3本方案编制依据(1) 业主提供的某某科技厂区建筑图、结构图及基坑支护施工图(2014年7月版);(2) 业主提供的深圳市某某科技厂区岩土工程勘察报告;(3) 现场实际踏勘情况;(4) 工程测量规范(GB50026-2006);(5) 机械挖土方工艺标准(GY102-1996)
5、;(6) 人工挖土方工艺标准(GY101-1996);(7) 建筑地基基础工程施工质量验收规范(GB50202-2002);(8) 广东省安全生产条例(广东省人大常委会第147号);(9) 深圳市建设工程现场文明施工管理办法(筑【2008】 号);(10) 其它的现行国家、广东省、深圳市地方规范、规程和标准。2.工程特点和地质状况2.1工程特点深圳市位于广东省中南部沿海、富饶的珠江三角洲平原地带。南隔深圳河与香港毗邻,东接大亚湾,西接珠江的伶仃洋,北与东莞、惠州接界。2.1.1气象深圳地处亚热带地区,属南亚热带季风气候,由于受海陆分布和地形等因素的影响,气候具有冬暖而时有阵寒,夏长而不酷热的特
6、点。雨量充沛,但季节分配不均、干湿季节明显。春秋季是季风转换季节,夏秋季有台风。根据深圳气象站资料,多年平均气温为22.0,1月最冷,月平均最低气温为11.4;7月最热,月平均最高气温为29.5;极端最低气温0.2,极端最高气温38.7。年平均无霜期355天,霜冻机率很小。本区的降水主要是锋面雨,其次是台风雨。全区平均最大暴雨量为282mm/d,最大值达385.8mm/d,多年平均降雨量为1667mm。降水主要集中在夏季(占45%47%)和秋季(占34%36%),其次是春季(占12%16%),冬季为旱季(占4%左右)。全年主要风向为东和北东,多年平均风速2.6m/s3.6m/s。由于本区位置濒
7、海,台风的影响较显著。1952年1978年,台风共121次,平均每年4.5次,78%集中在7月9月。最多年份有7次(1958年),最少年份只有1次(1976年)。台风大风的最大风速(2分钟的平均风速)和极大风速(瞬时风速)的风向都以北东东和北东为主,占42%48%。最大风速主要是1120m/s,占80%,极大风速主要是1029m/s,占82%。最大风速也有30m/s的,共有2次;极大风速也有40m/s的,共有4次。2.2.2水文深圳市的河流分别属于南、西、北三个水系。以海岸山脉和羊台山为主要分水岭,南部诸河注入深圳湾、大鹏湾、大亚湾,称为海湾水系;西部诸河注入珠江口伶仃洋,称珠江口水系;北部诸
8、河汇入东江或东江的一、二级支流,称为东江水系。海湾水系计有120多条小河,较大者有8条,主要河流是注入深圳湾的深圳河;珠江口水系计有40多条河流或河涌,主要河流是茅洲河;东江水系有龙岗河、坪山河、观澜河,都是本市的主要河流。勘察区范围内属珠江口水系,主要河流为茅洲河。勘察区范围内主要地表水系为炳坑水库。距场地西南侧约1.5公里。2.2.3区域地质及地震拟建场地所在区域位于广东省珠江三角洲东南部,大地构造位置为高要惠来东西向构造带中段南侧,北东向莲花山断裂的南西段,并且是莲花山断裂带北西支五华深圳断裂带南西段的展布区。区内从三叠系至第四系地层比较齐全,侏罗纪时有强烈的岩浆岩侵入。区域地层、断裂构
9、造、地震及区域稳定性等基本特征简述如下:2.2.3-1区域地层区域内从震旦系至第四系地层发育比较齐全,自上而下可分为第四系地层,未分统的残积层,白垩系上统地层、侏罗系地层、三叠系地层、石碳系地层、泥盆系地层、震旦系地层。除上述地层外,区内中生代岩浆活动极为强烈,花岗岩类的侵入岩及酸性中酸性火山岩广布全区,此外,还常见有酸性、中性、基性岩脉。拟建场地的地层主要为第四系地层(包括未分时代的残积层)及燕山期花岗岩类侵入岩,其工程地质性质详见第3章。2.2.3-2区域构造1)断裂构造本区地质构造比较复杂,以断裂构造为主,褶皱构造与断裂相伴而生,由于受到多次断裂作用及岩浆侵入破坏多数不完整。断裂构造常成
10、组成带产出,可分为北东向、东西向和北西向三组。其中北东向的莲花山断裂带是本区域内的主导构造,北西向断裂发育程度次于北东向,东西向断裂不发育。2)新构造运动本区区域新构造运动以差异断块升降为主要特征。形成了多级河流阶地、海成阶地、水下岸坡、断陷盆地、断块三角洲、低山丘陵台地等一系列独特的地貌单元,断裂也有不同程度的活动,火山、地震、温泉的活动也与其有关。据深圳地貌的实测资料,深圳市范围内一级阶地的年上升速率为0.281.25mm/a。根据深圳市区域稳定性评价的地应力资料,浅层最大主应力值属中等值,且多与最小主应力值相近,在水平面上接近等压状态,最大剪应力值很低,表明现今地应力作用微弱。本区大陆现
11、今以水平地应力为主,最大主应力方向为NWSE向。通过对各主要断裂的现今地形变活动量的观测,发现海丰断裂带现今活动量较大,达2.9mm/a,而五华 深圳断裂带现今活动量相对较小,仅0.10.6mm/a。2.2.3-3 区域地震本区处在华南地震区中东南沿海地震带的中西段,东南沿海地震带北起浙江南部,经福建的福州、泉州、漳洲向西南入广东,经南澳、汕头、海丰、广州、阳江向南包括海南岛,向西进入广西,抵灵山止,中西段的北缘包括了江西的南部,走向大体与海岸一致,总体北东,西段转成东西向。沿该地震带曾发生过南澳(1600,7级)、泉州(1604,7.5级)、琼州(1605,级)、南澳(1918,7.3级)等
12、大地震,震中都在近海约50m水深处。从地震在时间和空间上的分布规律看,场地地震活动水平较低,不具备中、强地震的地质条件,所在的施工区域比较有利。厂区(虚线为开挖线)开挖图纸2.2地质状况根据深圳市地质工程勘察院某某(深圳)电子有限公司宝龙工业G02313-0003宗项目岩土工程勘察报告,本工程的工程地质情况有以下特点:据野外钻探揭露、标准贯入实验、区域地质资料和室内土工实验结果分析,拟建场地的岩土层自上而下为:人工填土层(Qml )、第四系冲积层(Qal )、第四系坡积层(Qdl )、残积层(Qel )及下伏燕山晚期粗粒花岗岩(5 3 ),现从上至下分述如下:2.2.1、人工填土层(Qml )
13、人工填土(地质编号):褐黄、褐灰等色,成分主要为粘土性,含少量砼块、碎石块、湿,松散稍密状态。2.2.2、第四系冲击层(Qal )2.2.21、淤泥(地质编号):深灰、灰黑色,饱和,流塑状态,不均匀含少量植物残骸。2.2.22、含粘性土中砂(地质编号):褐灰、褐黄等色,砂成分为石英质,含约10%30%粘粒,局部含少量有机质,饱和,稍密状态,局部松散状态。2.2.3、第四系坡积层(Qdl )含砂粘土(地质编号):褐黄、褐灰色,含约20%石英颗粒,湿,可塑硬塑状态。2.2.4、第四系残积层(Qel )砾质粘性土(地质编号):褐红褐黄色,由粗粒花岗岩风化残积而成,除石英矿物外,其他矿物风化成粘性土,
14、约含20%40%的石英砾。局部石英砾含量较少,相变为砾质粘性土。很湿,可塑硬塑状态。2.2.5、燕山晚期粗粒花岗岩(5 3 )拟建场地下伏基岩主题部分为燕山晚期粗粒花岗岩(5 3),本次勘察共揭露4个风化带,现分述如下:2.2.5-1、全风化粗粒花岗岩(地质编号):褐红、褐黄色,除石英矿物外,其它矿物已风化成粘性土,钾长石手捏易碎,岩芯呈土柱状,合金易钻进。2.2.5-2、强风化粗粒花岗岩(地质编号):褐红、褐灰、黑色,演示因风化强烈解体,原岩结构大部分被破坏,风化裂痕很发育,钾长石晶形完整,手捏有砂砾感。岩芯呈土柱状,风化不均匀,局部夹有块状强风化岩,岩块手可折断,合金钻进容易。较硬岩,岩体
15、很破碎,岩体基本质量等级为V级。2.2.5-3、中风化粗粒花岗岩(地质编号):黑褐、浅灰、肉红色,主要由石英、长石、云母等矿物组成,粗粒花岗结构,块状构造。岩芯主要呈块状,部分为短柱状,裂缝发育,裂面铁质浸染严重,合金钻进困难。较硬岩,岩体较破碎,岩体基本质量等级为级。2.2.5-4微风化粗粒花岗岩(地质编号):浅灰、肉红色,主要由石英、长石、云母等矿物组成,粗粒花岗结构,块状构造,裂隙少量发育,岩芯多呈短柱状,部分呈长柱状或块状。岩石致密坚硬,断面新鲜,锤击声清脆,需金刚石钻进。较硬岩,岩体较破碎,岩体基本质量等级为级。上述各岩土层结构及分布规律详见工程地质剖面图及钻孔柱状图。3.施工部署3.1施工思路从某某(深圳)电子工业厂区基坑开挖到支撑形成时间及对基坑围护墙体和基坑周边建筑物地层位移有明显的相关性,为了充分考虑其基坑空间使用效应,以合理利用土体自身在开挖
