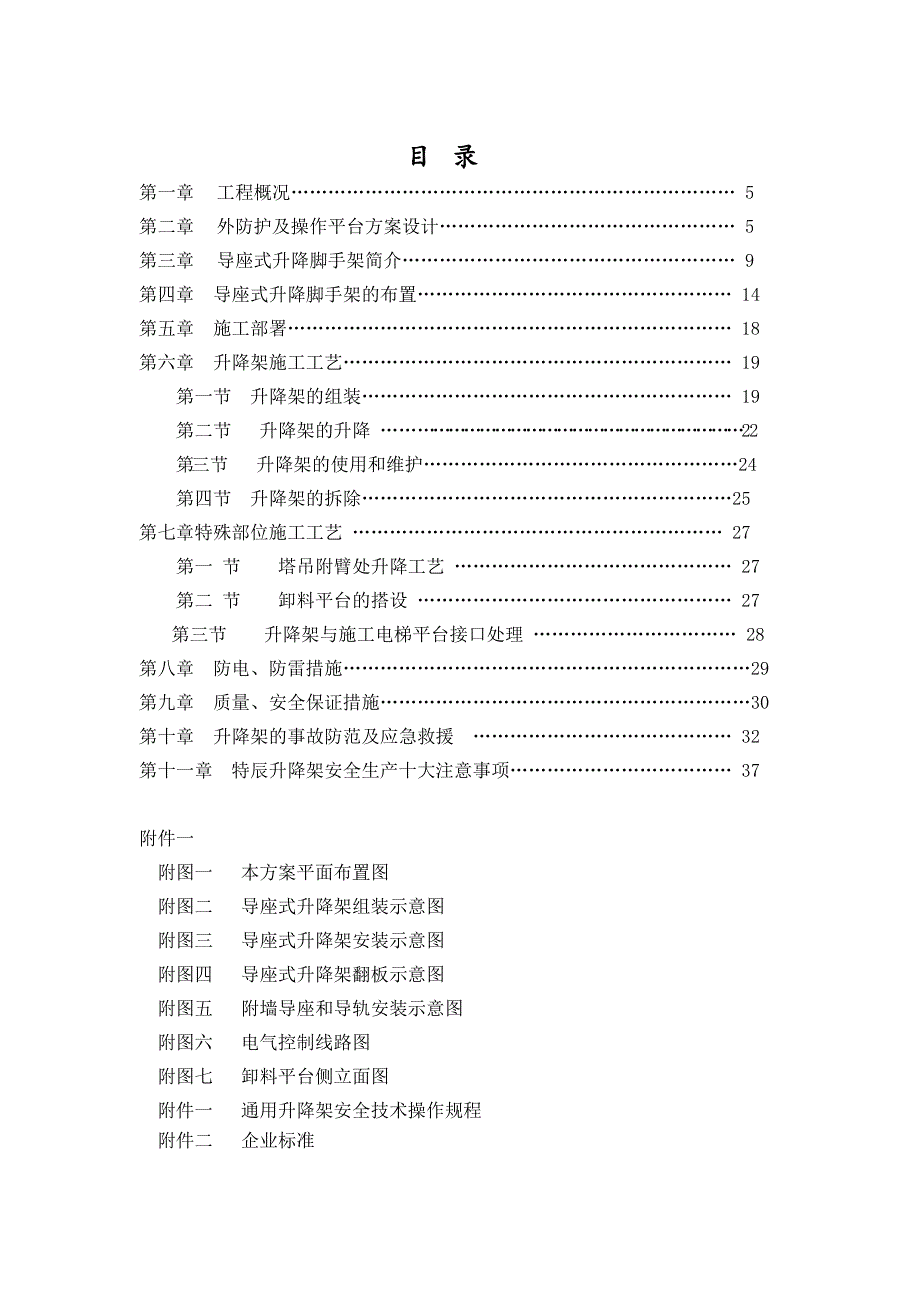

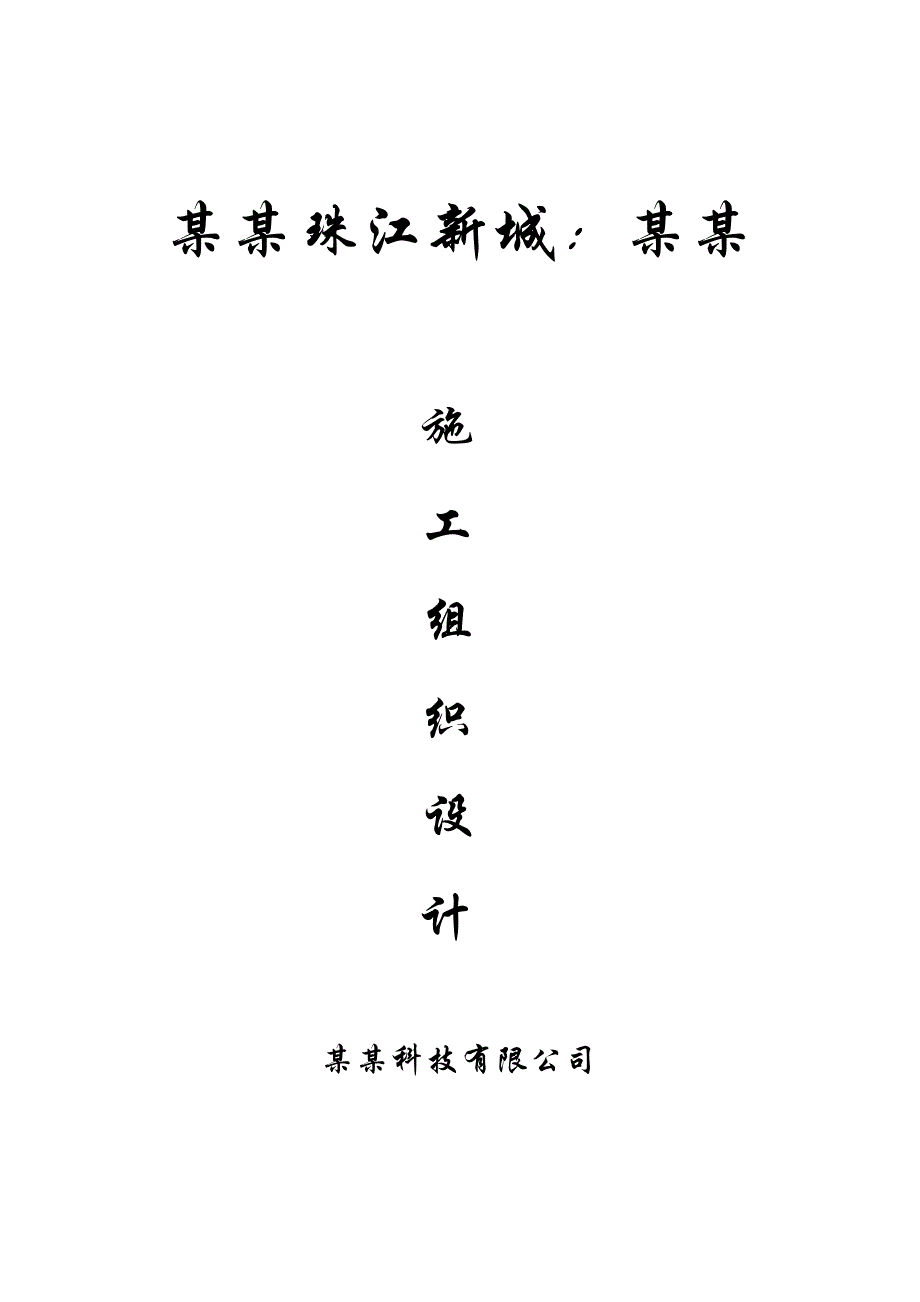

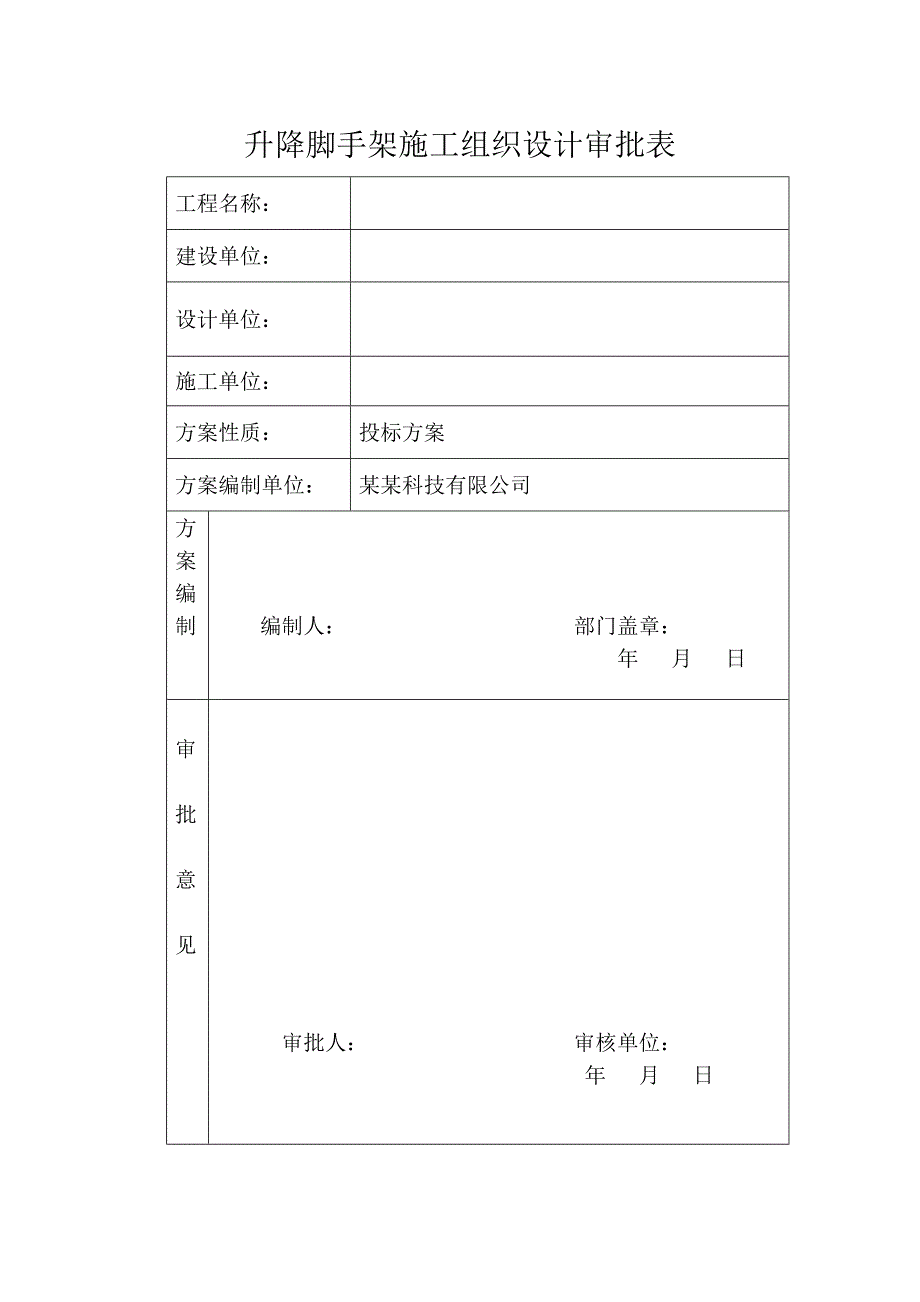

1、某某珠江新城:某某施工组织设计某某科技有限公司升降脚手架施工组织设计审批表工程名称:建设单位:设计单位:施工单位:方案性质:投标方案方案编制单位:某某科技有限公司方案编制编制人: 部门盖章: 年 月 日审批意见审批人: 审核单位: 年 月 日 目 录第一章 工程概况 5第二章 外防护及操作平台方案设计 5第三章 导座式升降脚手架简介 9第四章 导座式升降脚手架的布置 14第五章 施工部署 18第六章 升降架施工工艺 19第一节 升降架的组装 19 第二节 升降架的升降 22 第三节 升降架的使用和维护24第四节 升降架的拆除25第七章特殊部位施工工艺 27第一 节 塔吊附臂处升降工艺 27第二

2、 节 卸料平台的搭设 27第三节 升降架与施工电梯平台接口处理 28第八章 防电、防雷措施29第九章 质量、安全保证措施30第十章 升降架的事故防范及应急救援 32第十一章 特辰升降架安全生产十大注意事项 37附件一附图一 本方案平面布置图附图二 导座式升降架组装示意图附图三 导座式升降架安装示意图附图四 导座式升降架翻板示意图附图五 附墙导座和导轨安装示意图附图六 电气控制线路图附图七 卸料平台侧立面图附件一 通用升降架安全技术操作规程附件二 企业标准 第一章 工程概况某某珠江新城:某某工程由某某越秀城建国际金融中心有限公司投资建设,Wilkinsorn Eyre. Architects A

3、RUP 联合体和华南理工大学建筑设计研究院联合设计,中建一局承建。某某总高437.5米,共103层,其中裙楼4层,565层为办公层,层高4.5米;65层以上为酒店客房层,层高3.375米,顶层为直升飞机停机坪。本工程结构特异,平面为等腰三角形,外立面为竖放的蛋壳形结构,432层从小逐层往上外伸增大,32层以上逐层往内收缩变小,对升降脚手架的使用要求特别高。该工程拟从4层开始使用我公司升降脚手架,在4层时使用升降脚手架周长为193.6米,32层时为203.6米,103层时不足150米。第二章 外防护及操作平台方案设计一、本工程外防护及操作平台拟采用如下方案:本工程主体核心筒为砼剪力墙框架结构,其

4、它部位结构为钢结构,但所有楼板均为混疑土现浇,因此施工外防护及操作平台非常重要,而该工程外形结构特异:外立面形如竖放的蛋壳形结构,采用双排架及挑架则存在施工成本高、卸荷困难、材料堆放占用场地大、占用塔吊时间多、整体施工形象差和管理困难等诸多缺陷,为确保施工安全和整体施工形象及施工成本,拟采用深圳特辰智能导座式升降脚手架作为施工外防护及操作平台,可有效避免上述缺陷。二、深圳特辰智能导座式升降脚手架具有如下显著特点:1、操作十分简便、迅速。导座式升降脚手架操作程度十分简单,相对工程量大的操作仅是提升设备的安装、拆除及附墙固定导向座的移动,其它工作劳动强度低,操作容易方便,误操作可能性相对较少,另外

5、由于附墙固定导向座的移动简便迅速,因此可实现该架连续多层的提升或下降,特别是装修阶段,该架可一次性下降四层,能较好的满足了装修施工的要求。 2、导轨主框架多点附着,提升装置独立设置,多个附墙固定导向座既起导向作用又能独立承受架体荷载,且在每个导向座附墙固定导向座中均设计有摆针式防坠器,加之提升设备独立设置,因此该架不论是在使用工况中或是在升降工况中,任何时候每一导轨主框架处均与建筑结构有不少于独立的三个附着点(升降工况时,独立的附着提升设备视为一点附着),其中任何一点的附着失效,该架不会坠落或倾翻。3、防坠装置多重设置、多道防坠、灵活可靠。在任何工况下,每一主框架处都至少设置有相互独立的二个以

6、上的摆针式防坠器,该防坠器可随时检查防坠功能是否正常,因此还大大消除了由于防坠器失效或误动作带来的危险。4、每个附墙固定导向座均能自动协同,自动均衡承载,避免了其中某个支座承载较大应力集中的危险情况。 5、导轨刚度大,其它加工定型件也无塑性变形。导轨本身为桁架式构件,更主要的是与其它构件一道形成空间框架,因此刚度较大,在正常使用中,和其它所有定型加工件一样都无塑性变形,维修量较小,重复使用可靠性好。6、承力结构可靠,传力简单明晰。该架荷载的传递顺序为:架体水平支承框架导轨主框架导向座建筑结构。7、架子具有无级调整建筑结构或预留孔较大误差的功能,附墙固定导向座还具有能自动调节与导轨之间推挤等造成

7、过大次应力的功能。8、采用世界首创的计算机智能集群控制,通过对提升力或水平度的信息采集,能自动均衡整体提升,实现智能化自动控制。三、深圳特辰智能导座式升降脚手架由以下几部分组成:1、附墙固定结构:固定导向座(每机位不少于三个);2、竖向承力结构:导轨主框架;3、水平承力结构:水平支行桁架;4、防坠装置:机械卡阻式摆针防坠机构(每机位不少于三个);5、升降导向机构:固定导向座和导轨主框架互为导向;6、升降机构:上、下吊挂件、电动葫芦、倒链装置构成;7、防倾结构:每机位的三个固定导向座能可靠防倾;8、智能化控制系统:采用世界首创的计算机智能集群控制,通过对提升力或水平度的信息采集,能自动均衡整体提

8、升,实现智能化自动控制。四、智能化自动化控制简介智能化方面:智能升降架采用计算机控制,通过对提升力或水平度的信息采集,经综合分析实现了智能化自动控制。架子在升降过程中,计算机能够自动判别和分析故障原因并作出相应的反应,例如:架子在提升过程中当某一机位的提升力增大时,计算机能够及时分析判别出是该机位元上升速度过快还是该机处受到卡阻,并作出不同的反应,该机位元提升速度过快时,将自动控制该提升设备,调整其上升速度达到自动均衡同步提升的目的,当判别出是在受到卡阻时,会自动将整组架子停机并报警,且显示在某机位处架子存在卡阻问题;架子在升降过程和准备过程中,计算机能够自动分析记忆有关资料,并据此对其后的升

9、降的有关初始值和参数作出调整,使其更符合每个机位的实际情况,并且使判别的灵敏度逐步提高;整个升降和准备过程中,所有操作程序和步骤均通过计算机接口全面实现人机对话,使得操作程序固定化,消除了对程序改动的人为因素。由于实现了计算机对各机位的提升力、水平度等的全面自动控制,大幅度地减少了升降时的控制人员,也消除了责任心不强,有些故障事先不宜观察等安全隐患。由于自动化程度的提高,因此整栋楼的升降架从上升到下降全过程仅需三五人便可全面完成五、架体在蛋壳外形结构变化处的技术处理:该工程结构特异,平面为等腰三角形,外立面为竖放的蛋壳形结构,432层从小逐层往上外伸增大,32层以上逐层往内收缩变小,为适应结构

10、的变化,智能导座式升降脚手架也必须采取相应技术措施,我们拟采取如下方案:方案一:导轨主框架采用通直导轨或园弧形导轨。在二个智能导座式升降脚手架机位中间部位的钢管断开约1.5米,用长2.5米40钢管插入断开钢管内,在4层组装时40钢管伸出长度约0.61.1米不等,根据每个机位变化情况确定,在提升到32层时内插钢管逐层伸长,升降脚手架外围逐层加长,且在伸长处逐层增加脚手板;在32层往上提升时则内插钢管逐层往内收缩短,升降脚手架外围也逐层缩短,提升前脚手板在内缩处两侧应适当拆除一定长度。升降脚手架在下降时与前述操作方法相反。方案二:导轨主框架采用通直导轨或园弧形导轨。在智能导座式升降脚手架的导轨主框

11、架上安装固定脚手板和三角支撑件,两个机位中间部位断开约1.5米处用长约2.5米的滑动连接脚手板进行搭接,滑动连接脚手板中间设计有长约1.8米的滑槽,固定脚手板和滑动连接脚手板滑槽之间用销轴定位连接,在提升到32层时滑动连接脚手板销轴逐步滑向两端,升降脚手架外围逐层加长;在32层往上提升时则滑动连接脚手板销轴逐步滑向中间,升降脚手架外围也逐层缩短。升降脚手架在下降时与前述操作方法相反。第三章 导座式升降脚手架简介我公司使用的导座式升降脚手架与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比,具有显著的特点。与传统的落地式双排脚手架比较:1.一次性投入的材料大大减少,提高周转材料的利用率;

12、2.操作简单迅捷,劳动力投入少,劳动强度低;3.使用过程中不占用塔吊,加快施工进度;4.降低了工程成本。 二、与其它型式的升降脚手架比较:1.操作极为简便,误操作可能性小,容易管理。2.升降,使用任何工况,每一主框架处均有三点以上独立的附着点,其中任何一点失效,架子不会坠落或倾翻。3.防坠装置,多重设置,多重防护,且灵活、直观、可靠。4.承传力结构简捷、明晰、可靠。 5.具有无级调整预留孔主体结构误差的功能,适应性好. 三、导座式升降脚手架结构升降脚手架结构主要由导轨主框架、水平支承框架、附墙固定导向座、提升设备、防坠装置等组成。如下图所示1.导轨主框架导轨主框架由导轨和竖向桁架构成,焊成一个

13、整体,结构如下图。 2.水平支承框架水平支承框架由定型焊接的标准节(A、B)型通过水平支承框架连杆和螺栓组装而成,安装在架体的底部,结构如图: 3.附墙固定导向座附墙固定导向座由固定导向件和可调动的导向滚轮座组成,附墙固定导向座通过穿墙螺栓与结构砼固定,附墙固定导向座可在水平方向微调,以适应预留孔垂线方向的误差,导向滚轮座通过螺栓固定在固定导向件腰形槽上,可在前后方向调节与结构表面的距离,导向滚轮座有四个滚轮,导轨的“”型翼缘的两根立杆插在导向滚轮座中,四个滚轮分别约束着导轨翼缘立杆,形成滚动滑套连接。 4.提升设备与吊挂件提升设备由电动葫芦和上吊挂件、下部双管吊点、斜拉杆、钢丝绳及电控线路等组成,通过吊挂件固定在建筑结构上,形成独立的提升体系。 5.摆针式防坠装置简介 本装置是一种用于升降脚手架、升降机等高空坠落的摆针式防坠装置。目前,施工用升降脚手架、升降机等设备,在使用或升降运行过程中,有的无防坠安全装置,有的安全装置容易失效或成本较大,一旦发生意外,很容易造成高空坠落而发生重大人员和设备事故。摆针式防坠装置是一种适用于格构轨道或具有类似结构的升降脚手架升降机等高空坠落的以速度变化为信号,机械自动卡
