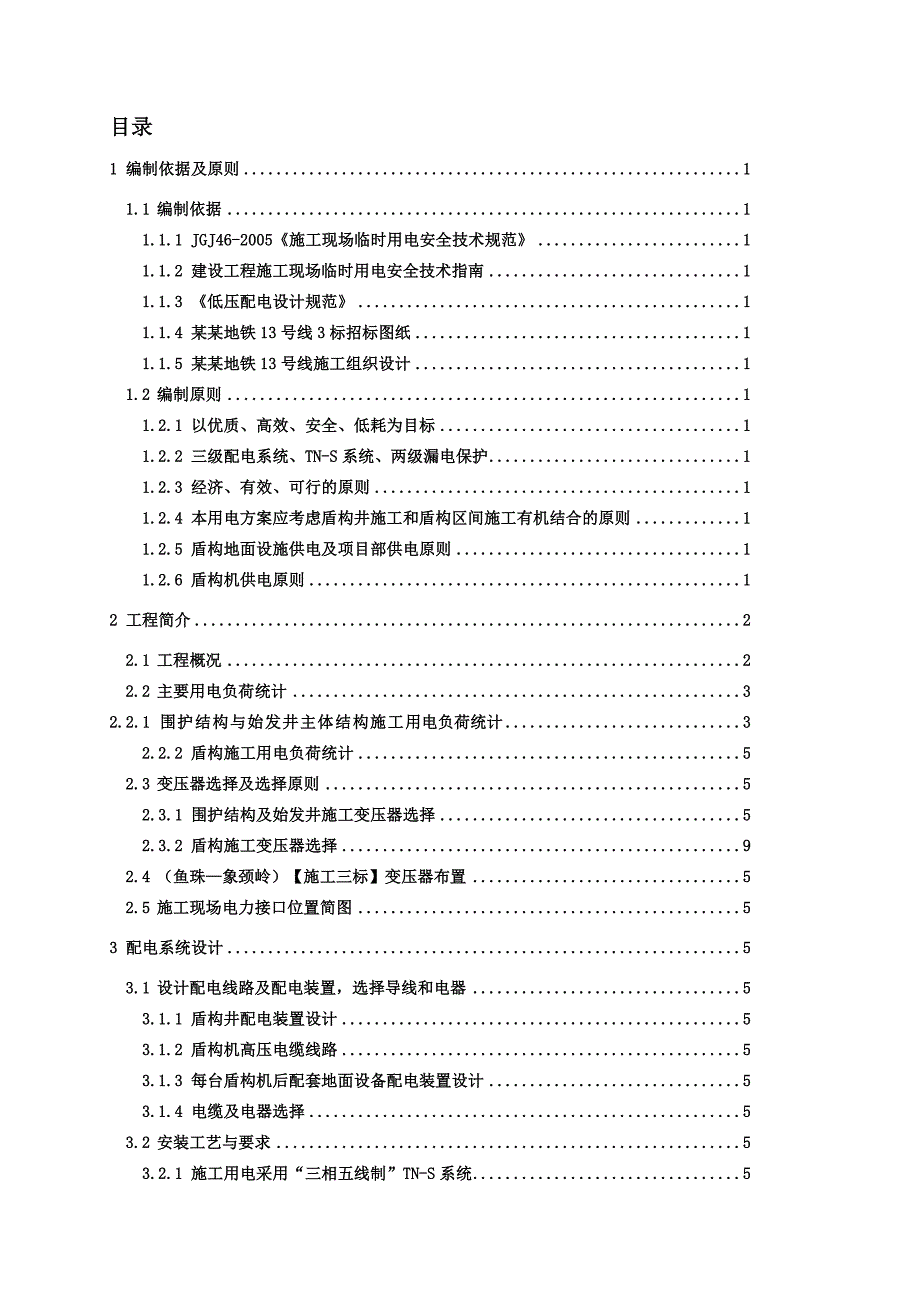

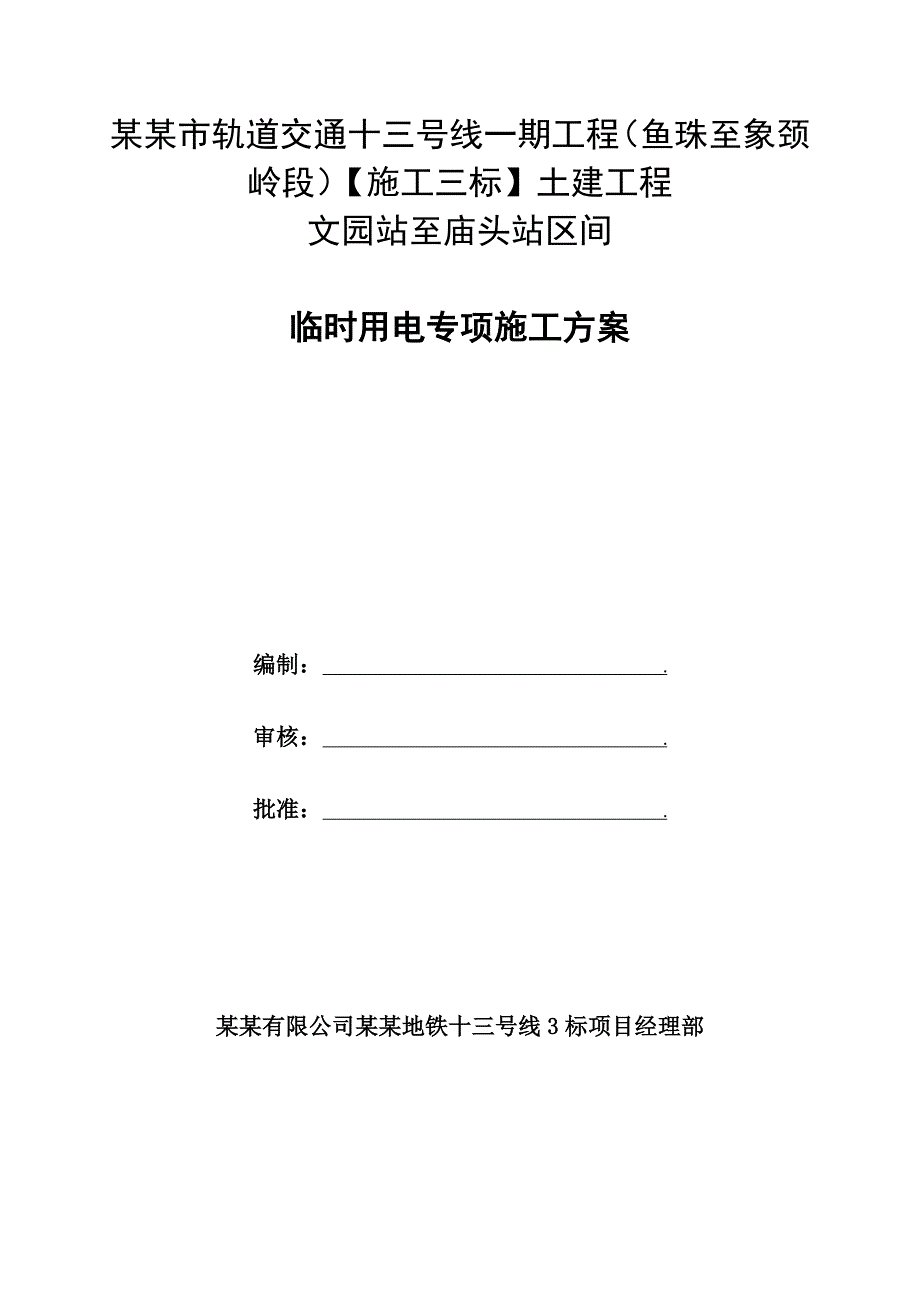

1、某某市轨道交通十三号线一期工程（鱼珠至象颈岭段）【施工三标】土建工程文园站至庙头站区间临时用电专项施工方案编制： .审核： .批准： .某某有限公司某某地铁十三号线3标项目经理部目录1 编制依据及原则11.1 编制依据11.1.1 JGJ46-2005施工现场临时用电安全技术规范11.1.2 建设工程施工现场临时用电安全技术指南11.1.3 低压配电设计规范11.1.4 某某地铁13号线3标招标图纸11.1.5 某某地铁13号线施工组织设计11.2 编制原则11.2.1 以优质、高效、安全、低耗为目标11.2.2 三级配电系统、TN-S系统、两级漏电保护11.2.3 经济、有效、可行的原则11
2、.2.4 本用电方案应考虑盾构井施工和盾构区间施工有机结合的原则11.2.5 盾构地面设施供电及项目部供电原则11.2.6 盾构机供电原则12 工程简介22.1 工程概况22.2 主要用电负荷统计32.2.1 围护结构与始发井主体结构施工用电负荷统计32.2.2 盾构施工用电负荷统计52.3 变压器选择及选择原则52.3.1 围护结构及始发井施工变压器选择52.3.2 盾构施工变压器选择92.4 （鱼珠象颈岭）【施工三标】变压器布置52.5 施工现场电力接口位置简图53 配电系统设计53.1 设计配电线路及配电装置，选择导线和电器53.1.1 盾构井配电装置设计53.1.2 盾构机高压电缆线路
3、53.1.3 每台盾构机后配套地面设备配电装置设计53.1.4 电缆及电器选择53.2 安装工艺与要求53.2.1 施工用电采用“三相五线制”TN-S系统53.2.2 电缆敷设及电箱工艺要求53.2.3 高压电缆的使用53.2.4 隧道内照明53.2.5 设计接地装置53.2.6 设计防雷装置53.3 确定防护措施53.3.1 外电线路防护53.3.2 电气设备防护54 安全用电措施和防火措施54.1 安全用电措施54.2 安全保障措施54.3 防火措施55 临时用电安全管理小组56 临时用电施工工序与验收程序57 应急预案58 附图30某某市轨道交通十三号线首期工程（鱼珠至象颈岭段）【施工三
4、标】土建工程临时用电施工方案1 编制依据及原则1.1 编制依据1.1.1 JGJ46-2005施工现场临时用电安全技术规范1.1.2 建设工程施工现场临时用电安全技术指南1.1.3 低压配电设计规范1.1.4 某某地铁13号线3标招标图纸1.1.5 某某地铁13号线施工组织设计1.2 编制原则1.2.1 以优质、高效、安全、低耗为目标1.2.2 三级配电系统、TN-S系统、两级漏电保护1.2.3 经济、有效、可行的原则1.2.4 本用电方案应考虑盾构井施工和盾构区间施工有机结合的原则，做到互不影响且相互利用1.2.5 盾构地面设施供电及项目部供电原则盾构地面设施用电及项目部驻地供电采用由某某市
5、轨道交通公司提供的10KV专线及10/0.4KV专变供电，10KV高压馈电柜以下及10/0.4KV专变压器以下引入施工现场电路布设由我部完成，并经过监理验收通过。电源中性点直接工作接地的低压电力系统，供电设计遵循原则：1）、采用TN-S接零保护系统，系统线路三相五线制供电，安装敷设PE保护线；2）、采用三级配电系统，总配电箱、配电箱、开关箱；3）、采用二级及二级以上的漏电保护系统。1.2.6 盾构机供电原则盾构施工用电由某某市轨道交通公司提供的专线供给，地面设置高压开关站，高压开关站具有过压过流保护的高压断路器，经二路各具有过压过流保护的高压断路器控制，10KV高压电引入地下给两台盾构机供电。
6、2 工程简介2.1 工程概况某某市轨道交通十三号线首期工程（鱼珠至象颈岭段）【施工三标】土建工程由我项目部承建，施工内容为文园站庙头站区间（盾构隧道、联络通道、14#盾构井及中间风机房），区间左线长2152.975m，区间右线长2151.891m。具体情况参见下图：区间配备两台盾构机，首先从14#井下井，按先后顺序向庙头方向掘进直至到站，吊出后再次从14#井反向向文园方向掘进，直至到站。临电布置应考虑将盾构施工与其他现场施工有机结合起来，达到互不影响且能相互利用的功效。施工顺序为：围护结构-土方开挖-吊出井主体结构-区间-附属结构。现场勘察情况，文园站庙头站区间线路由文园站向东穿过双岗村密集民
7、房区，沿107国道敷设，在远洋路路口开始进入广裕储运有限公司地块内。期间需穿越繁忙的黄埔东路、双岗村密集民房区、黄埔大桥、庙头综合市场及庙头商业街等大量建（构）筑物。盾构井在某某中纬钢材超市。根据前期施工策划，盾构井和附属工程施工期间需要2台500KVA箱式变压器，竖井施工完毕后，提供盾构施工设备使用，位置设在盾构始发场地西南角处，具体详情见临电附图。由于本始发井需2台盾构机同时始发，盾构始发后2台500KVA箱式变压器及2处10KV高压接口作为盾构施工使用，具体安装位置设在施工场地西北角。由于项目部用电仅为生活用电，总容量在100KVA以内，经过计算可以与施工现场公用2台500KVA变压器，
8、可以满足需要，因此本项目总计布置两台500KVA变压器。2.2 主要用电负荷统计本项目施工按照施工工序及施工时间将用电设备分两个阶段。第一阶段：围护结构与始发井主体结构施工第二阶段：盾构与联络通道暗挖施工、附属结构施工施工用电负荷统计计算如下： 1、竖井施工1#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1冲击钻55KW52752水泵5.5KW4223钢筋切断机3KW134钢筋弯曲机3KW135电焊机21KW61266对焊机75KW1757电锯3KW138切割机3KW139空压机7.5KW17.510插入式振捣器1.1KW22.211现场值班、照明等3KW2612烧水器6KW
9、16合 计531.72、竖井施工2#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1冲击钻55KW73852驻地照明及生活100合 计4853、盾构施工1#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1龙门吊11011102充电机2561303循环水泵221224污水泵5.515.55通风机11011106砂浆搅拌站441447冷却水塔3138隧道照明301309潜水泵31310砂浆斗1111111场地照明51512机加机具51513液压泵站5.515.5合 计494.54、盾构施工2#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1龙门吊11
10、011102充电机2561303循环水泵221224污水泵5.515.55通风机11011106冷却水塔3137隧道照明301308潜水泵3139砂浆斗1111110驻地照明及生活100合 计524.5根据表中负荷统计计算：在竖井围护结构及主体结构施工阶段1#变压器承担总功率为531.7KW；2#变压器承担总功率为485KW。在盾构施工阶段1#变压器承担总功率为494.5KW；2#变压器承担总功率为524.5KW。2.3 变压器选择及选择原则根据施工现场实际用电的特点，施工机具往往不能同时使用，也不可能同时满载运行，依据电力工程设计手册，所以考虑实际需要系数KC进行换算，取KC为0.6，机械效
11、率取0.86，功率因素cos取0.85 1、1#变压器两阶段施工时用电负荷分别为531.7和494.5KW。考虑最大负荷，其用电设备的总容量为:S=KC=0.6=437(KVA) 2、2#变压器两阶段施工时用电负荷分别为485和524.5KW。考虑最大负荷，其用电设备的总容量为:考虑最大负荷，其用电设备的总容量为:S=KC=0.6=431(KVA)根据计算结果，1#变压器选择容量为500KVA的变压器，2#变压器选择容量为500KVA的变压器。因此设置2台500KVA变压器即可满足施工需求。2.4 变压器布置项目使用两台500KVA的变压器和2台2000KV高压开关站，均设在施工场地围挡内部西
12、北角，北临黄埔东路。通过地埋方式引至施工围挡内，接至各用电设备。备用电源考虑一台200KW的发电机，在停电时作为照明和抢险用。2.5 施工现场电力接口位置简图施工现场电力接口位置简图（见附图）3 配电系统设计3.1 设计配电线路及配电装置，选择导线和电器由于施工现场窄小、路口多等不利因素的影响，各用电线路均采用电缆敷设，过路时采取穿管保护措施埋设，以确保车辆及人员的通行安全。配电设计兼顾竖井及盾构施工的公用性，即竖井配电设施以按盾构使用为原则进行设计。3.1.1 竖井配电装置设计3.1.1.1 第一阶段竖井施工1#变压器配电设计 1#变压器设置一级配电柜1个，4路回路4个二级分配箱，分别控制4
13、个作业面设备。配电线路及配电装置设计：1）、第一回路：该回路主要供给2台冲击钻使用，总功率为110KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I1KC=0.6=137(A)根据计算结果选择YC370+235 mm2电缆，B1配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。2)、第二回路：该回路主要供给3台冲击钻（355KW）使用，总功率为165KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I2KC=0.6=198（A)根据计算结果选择YC370+235 mm2电缆，B2配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。3)、第三回路：该回路主要供给6台电焊机（
