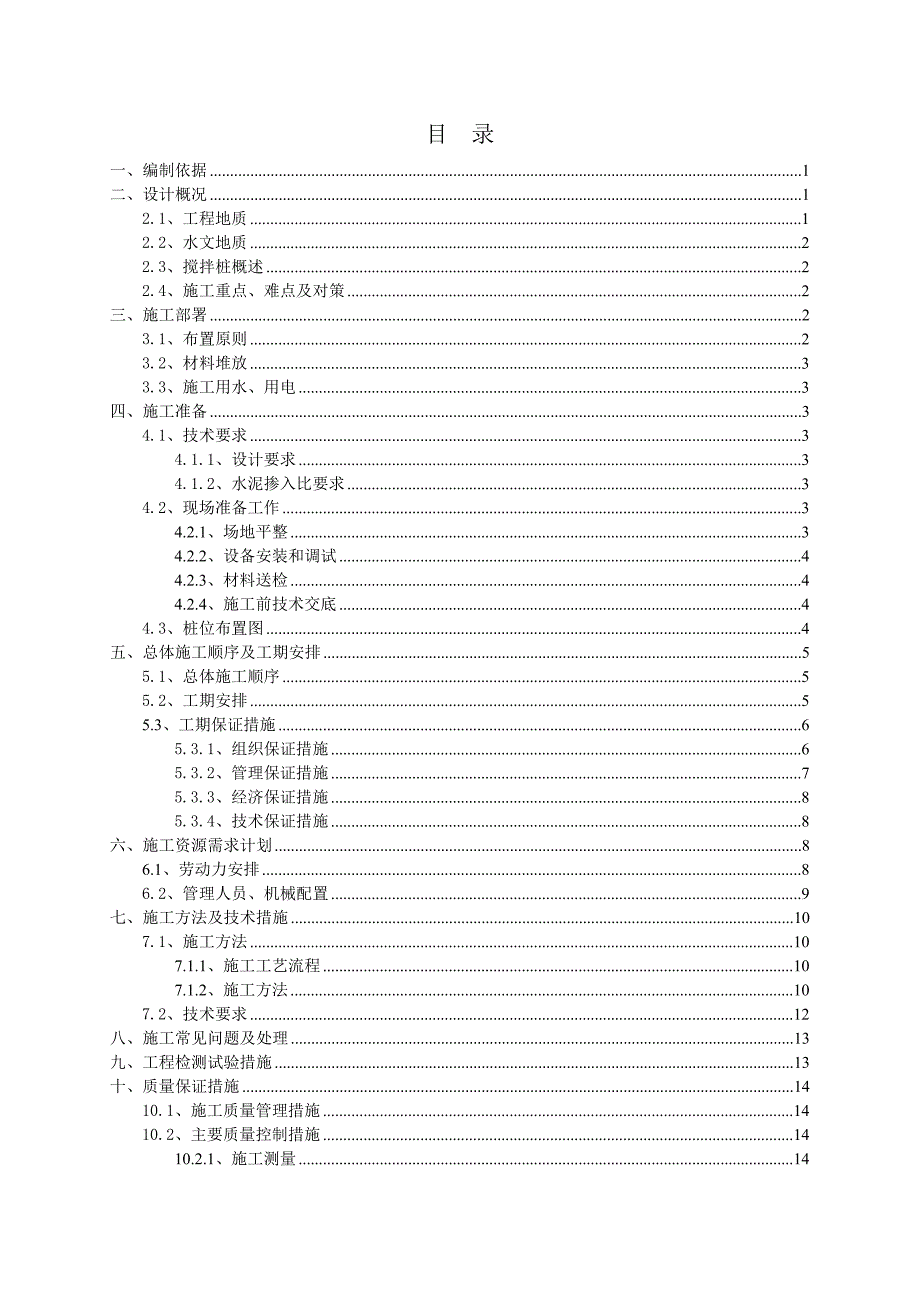

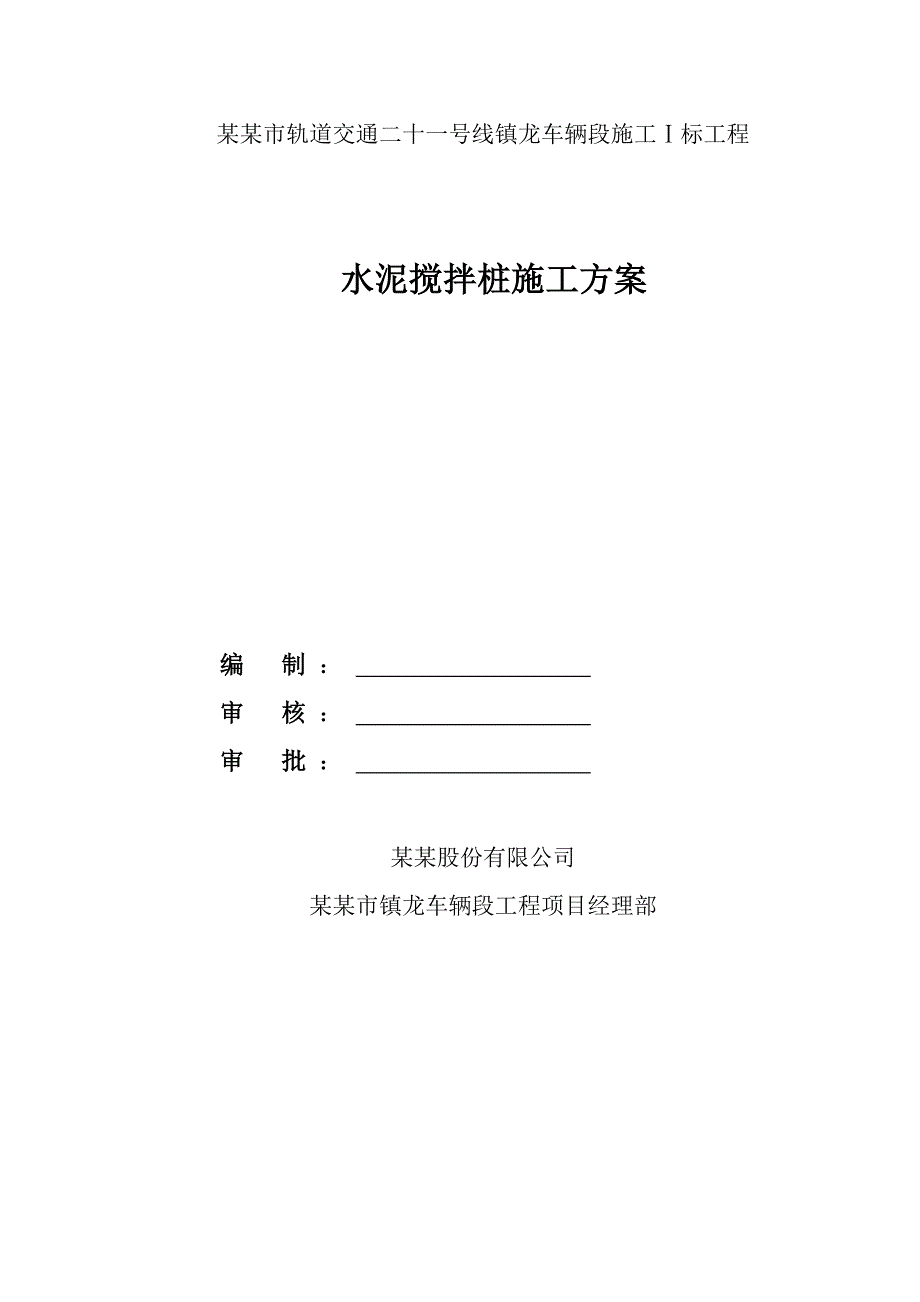

1、某某市轨道交通二十一号线镇龙车辆段施工标工程水泥搅拌桩施工方案编 制 ： 审 核 ： 审 批 ： 某某股份有限公司某某市镇龙车辆段工程项目经理部目 录一、编制依据1二、设计概况12.1、工程地质12.2、水文地质22.3、搅拌桩概述22.4、施工重点、难点及对策2三、施工部署23.1、布置原则23.2、材料堆放33.3、施工用水、用电3四、施工准备34.1、技术要求34.1.1、设计要求34.1.2、水泥掺入比要求34.2、现场准备工作34.2.1、场地平整34.2.2、设备安装和调试44.2.3、材料送检44.2.4、施工前技术交底44.3、桩位布置图4五、总体施工顺序及工期安排55.1、总

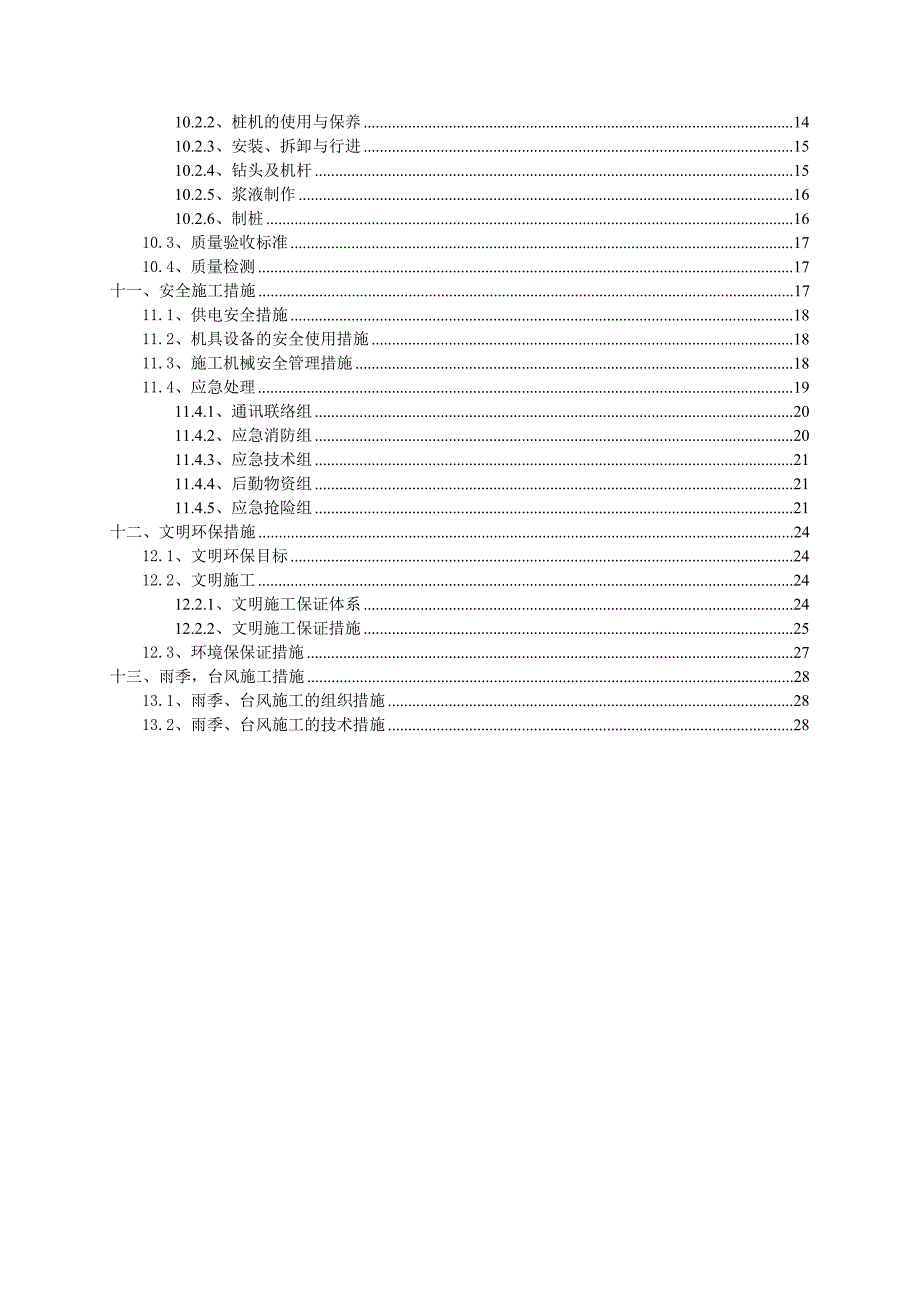

2、体施工顺序55.2、工期安排55.3、工期保证措施65.3.1、组织保证措施65.3.2、管理保证措施75.3.3、经济保证措施85.3.4、技术保证措施8六、施工资源需求计划86.1、劳动力安排86.2、管理人员、机械配置9七、施工方法及技术措施107.1、施工方法107.1.1、施工工艺流程107.1.2、施工方法107.2、技术要求12八、施工常见问题及处理13九、工程检测试验措施13十、质量保证措施1410.1、施工质量管理措施1410.2、主要质量控制措施1410.2.1、施工测量1410.2.2、桩机的使用与保养1410.2.3、安装、拆卸与行进1510.2.4、钻头及机杆1510
3、.2.5、浆液制作1610.2.6、制桩1610.3、质量验收标准1710.4、质量检测17十一、安全施工措施1711.1、供电安全措施1811.2、机具设备的安全使用措施1811.3、施工机械安全管理措施1811.4、应急处理1911.4.1、通讯联络组2011.4.2、应急消防组2011.4.3、应急技术组2111.4.4、后勤物资组2111.4.5、应急抢险组21十二、文明环保措施2412.1、文明环保目标2412.2、文明施工2412.2.1、文明施工保证体系2412.2.2、文明施工保证措施2512.3、环境保保证措施27十三、雨季，台风施工措施2813.1、雨季、台风施工的组织措施
4、2813.2、雨季、台风施工的技术措施28一、编制依据1、铁路路基工程施工质量验收标准（TB10414-2003）；2、铁路工程地基处理技术规程 TB10106-2010；3、城市测量规范 CJJT 8-2011；4、某某市轨道交通二十一号线镇龙车辆段施工工程施工设计图地基处理工程；5、某某市轨道交通二十一号线镇龙车辆段施工工程实施性施工组织设计；6、业主提供的工程地质勘察报告；7、现场踏勘收集到的地形、地质、气象和其它地区性条件等资料；8、与业主、设计及监理往来的其它相关技术资料。二、设计概况2.1、工程地质镇龙车辆段规划选址横跨萝岗和增城两区（市），位于二十一号线线路中部偏西方位（二十一号
5、线全长60.1km，车辆段中部位置在CK36+124）。段址位于九龙大道以东，广汕公路北侧，地块走向由西向东，地面标高在29.2m66m之前。车辆段段址现状为鱼塘、低矮山体、村宅等，内有数条10KV高压线，段址围墙外东北角为某某技术师范学院天河口语培训基地校舍。规划为居住用地、绿地，选址用地涉及农保范围。车辆段用地地块长约1140m，最宽处为462 m，最窄处为248 m。场区内地层自上而下为第四系全新统和上更新统、中生界燕山期侵入岩，主要不良地质与特征性岩土为：填土：遍布整个场地，主要有素填土、耕植土、杂填土等三种类型，以素填土和耕植土为主。其中素填土呈黄色、黄灰、褐红、灰褐色等，湿、松散状
6、态，主要由砂土、粘性土和少量碎石组成。耕植土呈灰褐、灰黑、深黄色，湿、松散，主要由粘性土组成，局部含有植物根茎。杂填土呈杂色，湿、松散为主，由粘性土、粗砂、碎石块及生活垃圾组成。软土：车辆段软土层分布范围较窄，不连续，厚度变化较大，大部分里透镜体分布。镇龙车辆段现状分布多个鱼塘，经调查，山前水塘以硬底为主，在鱼塘底分布有淤泥。软土均匀性稍差，含少量砂粒，但砂夹层不常见，含有多量腐木等腐殖质，孔隙比高，含水量高，压缩性强，抗剪强度较低。风化层和残积土：场区范围内揭露岩层主要为花岗岩和花岗片麻岩，长期剥蚀和风化堆积作用形成本场地厚层风化岩和残积土。孔隙比较大，受亲水矿物影响，具遇水易软化、崩解的特
7、性，施工时若被水淹，其承载力降低较明显。地质断面图见附图一。2.2、水文地质地下水位的变化与地下水的赋存、补给及排泄关系密切，每年510月为雨季，大气降雨充沛，水位会明显上升，而在冬季因降水减少，地下水位随之下降。车辆段地下水，按埋藏条件可划分上层滞水、潜水和承压水，按含水介质特征分为第四系松散岩类孔隙水和基岩裂隙水。车辆段场区及出入线范围内地下水对混凝土结构有微中等腐蚀性，主要腐蚀介质为水中的侵蚀性CO2，对钢筋混凝土结构中的钢筋有微腐蚀性。2.3、搅拌桩概述设计图纸中水泥搅拌桩桩长为814m，搅拌桩直径为500mm，桩心间距为1.11.3m，呈梅正三角形布置。材料采用PO42.5水泥作为固
8、化剂，水泥掺入量不小18%，无其他外加剂，水灰比为0.50.6。成桩28天的无侧限抗压强度不小于2.0Mpa，悬臂（扶壁）挡土墙地基加固后复合地基承载力不小150KPa。本工程搅拌桩m，需要水泥量约28725.6吨。2.4、施工重点、难点及对策名称原因分析对策搅拌桩质量控制是重难点搅拌桩施工是隐蔽工程，工程量大，成桩质量主要受人工，机械影响较大，组织措施选择有施工经验的劳务协作队伍，加强人员培训。技术措施编制详尽的技术方案，进行详细技术交底，经济措施合同中约定质量奖罚及质量保证金条款，发现一次不按要求施工，进行重罚。管理措施项目部安排人员对每台搅拌桩机进行作业指导监督，全程把控。三、施工部署3
9、.1、布置原则（1）合理使用场地，既保证搅拌桩施工能顺利进行，又不多占施工用地；（2）桩机行进路线最短，且施工方便；（3）考虑桩机进、退场所需场地，以及材料运输时所需的回车场地；（4）最大限度减轻施工对环境造成的污染；3.2、材料堆放由于本工程所使用的主要材料是水泥，且某某地区空气湿度大、经常下雨，为保证水泥质量，在工地现场临时设置水泥罐，用来储存水泥，用于搅拌桩现场施工。水泥罐基础（具体尺寸和要求均按水泥厂家提供基础图为准）采用C20混凝土浇筑硬化作为现场临时存放水泥的地方。水泥罐安装时底部要铺垫模板并做防潮层，上部覆盖防水油毡等材料，防止水泥受潮结块。3.3、施工用水、用电使用DN32的P
10、VC管作为输水管，由供水主干管上面接驳到施工搅拌桩现场。因现场施工段变压器暂未安置到位，现场搅拌桩施工所用电为自发电，现场每两到三台搅拌桩配备一台柴油发电机，现场供电电缆要求架空架设。四、施工准备4.1、技术要求4.1.1、设计要求水泥搅拌桩成梅花形布置，其中间距按区域分为1.1 m、1.2m、1.3m三种，P.O500mm，桩长为814m，部分挡墙下桩长为6m。材料采用P.O42.5号普通硅酸盐水泥作为固化剂。28天龄期抗压强度不低于2.0MPa，悬臂（扶壁）挡土墙地基加固后复合地基承载力不小150KPa，东侧2个大水塘内水泥搅拌桩顶中粗砂垫层厚度1.0m,其它地段水泥搅拌桩顶中粗砂垫层厚度
11、0.3m，中粗砂垫层中部铺设一层双向土工格栅，其抗拉强度不小于80KN/m。4.1.2、水泥掺入比要求试桩结果拟确定水泥搅拌桩最佳水灰比0.5，水泥用量为55kg/m；采用四搅四喷施工工艺，泵送压力0.4-0.6Mpa、钻进速度0.8m/min,提升速度1m/min。4.2、现场准备工作4.2.1、场地平整清除桩位处地下、地上一切障碍物，场地低洼处用粘性土料回填夯实，不得用杂填土回填。4.2.2、设备安装和调试在正式施工前，先对设备进行试运行，若发现设备运转出现问题，应及时处理。该更换零件的要更换零件，若机械问题较大，应清理出场。准备好平时容易磨损的零部件，以备施工中出现紧急情况使用。4.2.
12、3、材料送检将要进场使用的水泥等材料送至业主指定的试验单位进行检验，同时材料应具备出厂合格证、生产日期、批号等。材料必须经检验合格后方可投入使用。确保使用合法、合格的材料。4.2.4、施工前技术交底由项目总工程师针对设计意图及技术要求，结合试桩资料对项目质安员、施工员、技术员进行施工技术交底，其内容应结合设计图纸要求和施工要求进行。对每一个施工质量关健点，有疑问的地方要达到一致的认识。然后由施工员、质安员对每一工区的负责人、机长进行技术交底；最后由机长对工人进行施工技术交底和安全技术（由质安员、施工员在场跟踪）交底。4.3、桩位布置图开工前，根据施工设计图将各区域单独分开绘制出布桩图。布桩图上
13、采用坐标形式对每根桩进行编号。布桩图上应标明该区域的桩长、桩间距及搅拌桩数量。同时将布桩图报监理工程师，确定验收后，方可施工。 水泥搅拌桩桩位布置示意图如下:五、总体施工顺序及工期安排5.1、总体施工顺序本工程根据场地地质情况，水泥搅拌桩分布在作业区、区（作业III区合并到作业II区），作业区搅拌桩施工面积共50492，桩长共计m、作业区搅拌桩施工面积32738，桩长共计m, 各作业区搅拌桩分布图详见“附图二:水泥搅拌桩分区布置图。 5.2、工期安排(按照每台搅拌桩机每天完成300米，每台250kw发电机带动3台搅拌桩)序号分区搅拌桩数量m工期1作业A区2014年4月2日-2014年5月16日
14、2作业B区426852014年4月15日-2014年5月16日3作业C区970952014年4月2日-2014年5月16日4作业D区349162014年3月22日-2014年4月30日5作业E区2014年2月25日-2014年4月30日6作业F区36282014年4月10日-2014年4月23日7作业G区105992014年3月20日-2014年4月7日5.3、工期保证措施5.3.1、组织保证措施公司将指派具有丰富施工管理经验的优秀项目经理担任该工程项目经理，委派施工技术和管理经验极为丰富的工程师担任该项目技术负责人，同时配备一批思想素质好、技术水平高、指挥协调能力强、具有类似工程施工经验的施工管理骨干，加强施工组织管理，严格按项目法组织施工。、在公司各有关职能部门的配合下，建立项目经理领导责任制，形成有生产责任人、技术负责人、质检员、资料员参加，质监、监理部门监督的质量管理体系。此体系由项目经理、工地技术主管、施工员、质安员、材料员组成保证工程质量领导班子，并以各工种的班组长参加。以项目经理为组长、工地技术主管为副组长，其他成员负责本班组质安监督工作。项目部质量管理体系框图附后。、成立质量
