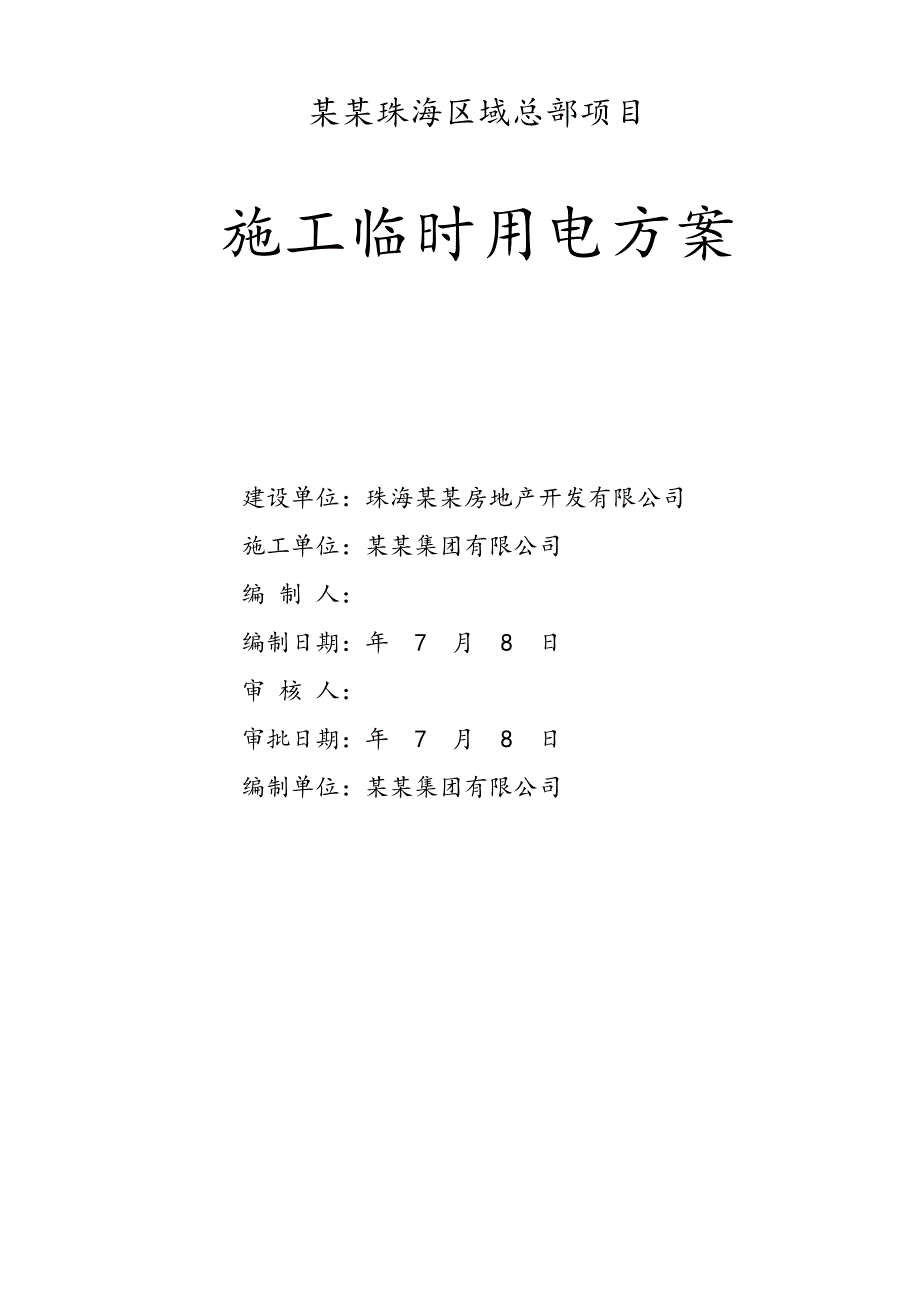

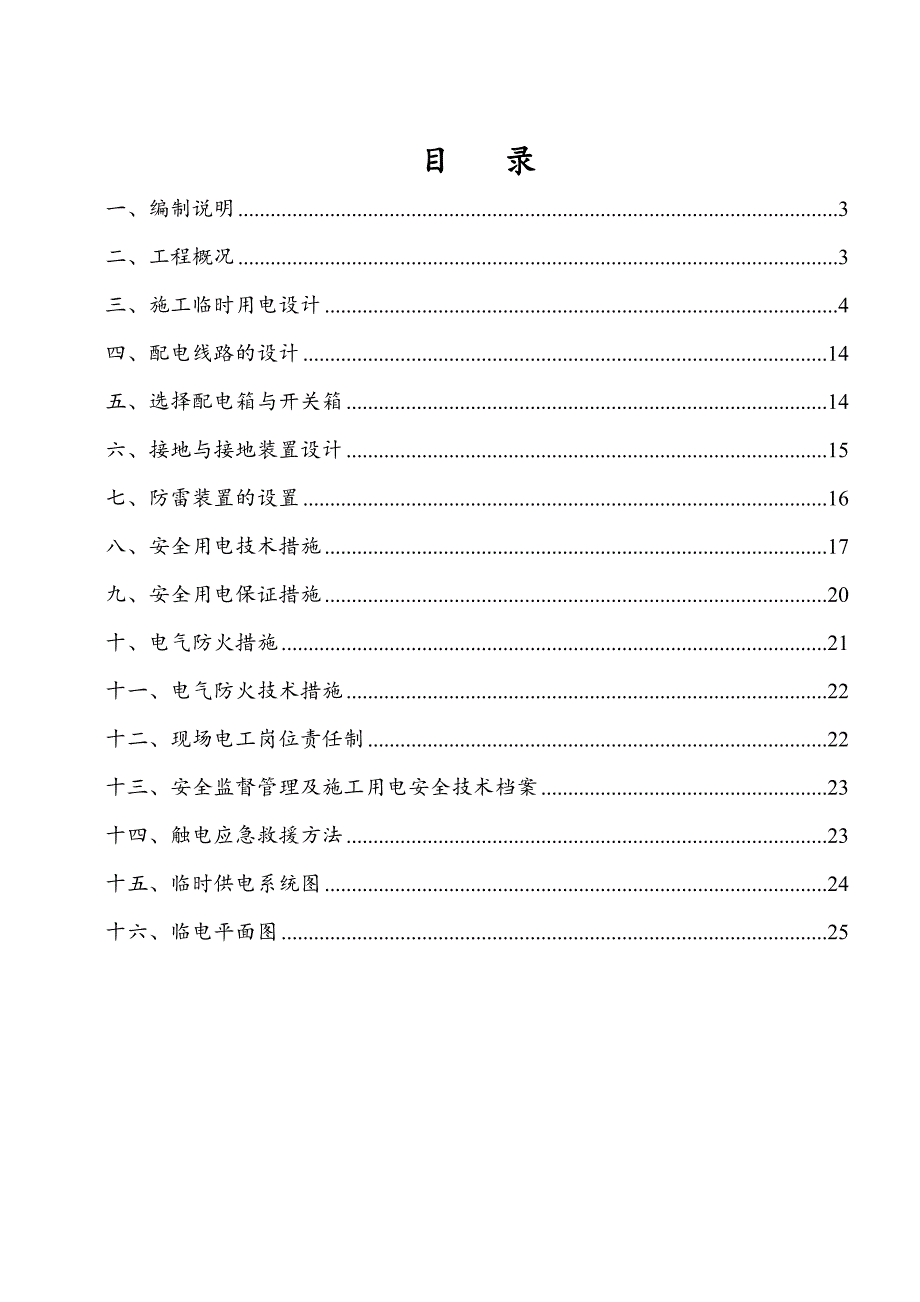

1、某某珠海区域总部项目施工临时用电方案 建设单位：珠海某某房地产开发有限公司 施工单位：某某集团有限公司 编 制 人： 编制日期：年 7 月 8 日 审 核 人： 审批日期：年 7 月 8 日 编制单位：某某集团有限公司目 录一、编制说明3二、工程概况3三、施工临时用电设计4四、配电线路的设计14五、选择配电箱与开关箱14六、接地与接地装置设计15七、防雷装置的设置16八、安全用电技术措施17九、安全用电保证措施20十、电气防火措施21十一、电气防火技术措施22十二、现场电工岗位责任制22十三、安全监督管理及施工用电安全技术档案23十四、触电应急救援方法23十五、临时供电系统图24十六、临电平面

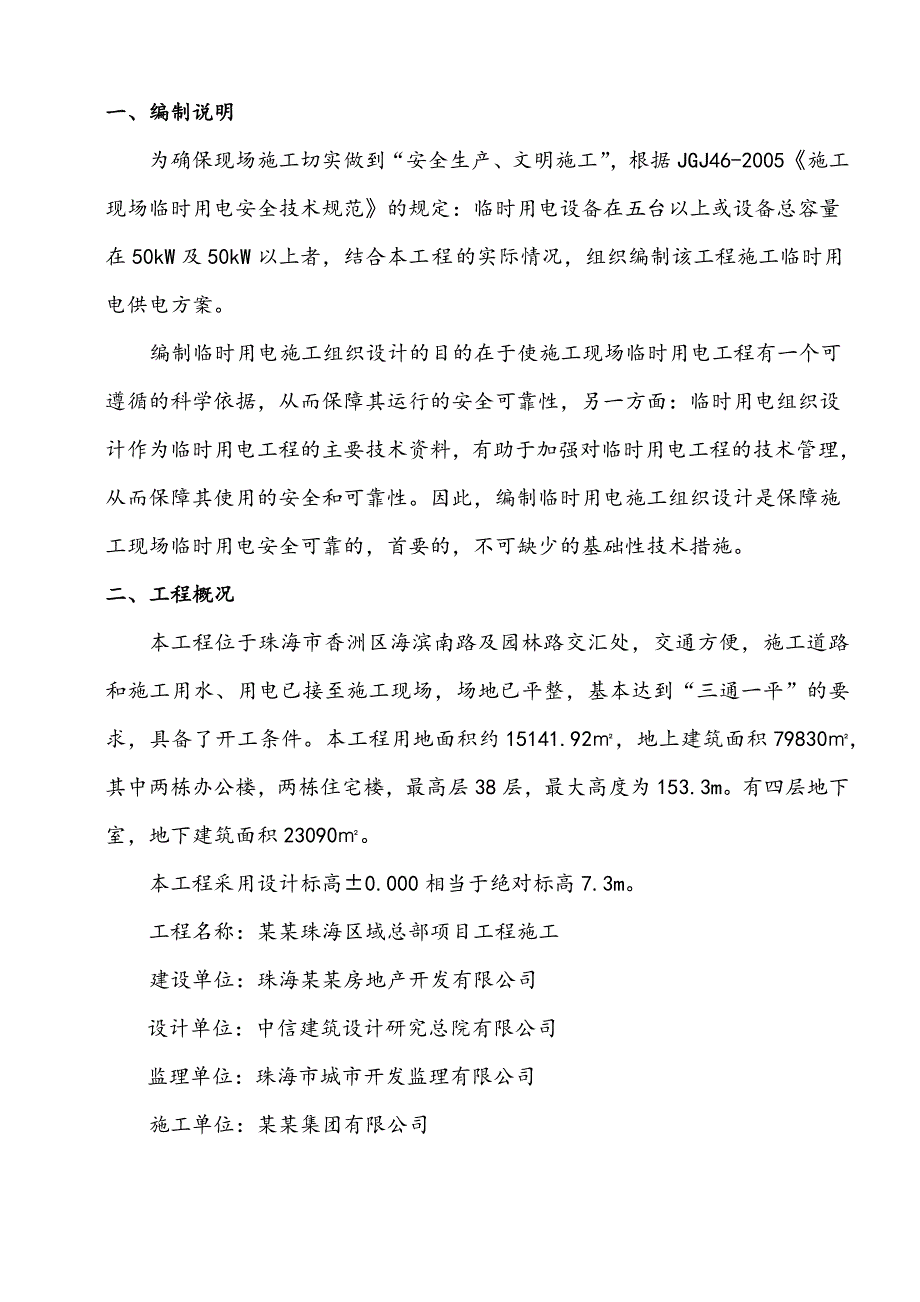

2、图25一、编制说明为确保现场施工切实做到“安全生产、文明施工”，根据JGJ46-2005施工现场临时用电安全技术规范的规定：临时用电设备在五台以上或设备总容量在50kW及50kW以上者，结合本工程的实际情况，组织编制该工程施工临时用电供电方案。编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性，另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的，首要的，不可缺少的基础性技术措施。二、工程概况 本工程位于珠
3、海市香洲区海滨南路及园林路交汇处，交通方便，施工道路和施工用水、用电已接至施工现场，场地已平整，基本达到“三通一平”的要求，具备了开工条件。本工程用地面积约15141.92，地上建筑面积79830,其中两栋办公楼，两栋住宅楼，最高层38层，最大高度为153.3m。有四层地下室，地下建筑面积23090。本工程采用设计标高0.000相当于绝对标高7.3m。工程名称：某某珠海区域总部项目工程施工 建设单位：珠海某某房地产开发有限公司设计单位：中信建筑设计研究总院有限公司监理单位：珠海市城市开发监理有限公司施工单位：某某集团有限公司 三、施工临时用电设计1、现场勘探及初步设计a、本工程所在施工现场范围
4、内无各种埋地管线。b、现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。c、根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。d、按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、主要用电施工机械设备选择施 工 机 械 设 备 表序号机 械 名 称型号或规格单位数量额定功率/kw合计额定功率/kw1塔吊QT120台170.570.52塔吊QT80台155.555.53电焊机BX1-315台10101004钢筋弯曲机GWB-40台22.85.65钢筋调直机GT6/8台29186钢
5、筋切断机GJ-40 台27147插入式震捣器2X25型台121.113.28施工电梯SCD200台415609搅拌机ZJ350台47.53010对焊机MB3-630台1212111潜 水 泵QY型台20510012木工圆锯MJ-105台832413木工电刨MBF-513C台431214桩机ZJ1600台85544015生活办公区10016室外照明2017室内照明1018冲孔桩桩机施工阶段54019冲孔桩桩机退场阶段623.83、施工临时用电计算：a、桩机施工阶段:一、计算参数 施工动力设备用电Pc=540kw室内照明设备用电Pa=10kw室外照明设备用电Pb=20kw二、施工总用电量计算P=1
6、.1(K1Pc+K2Pa+K3Pb)=1.1（0.7540+0.810+1.020）=446.6kw其中：P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数三、配电导线截面计算总配电箱出来分三路，其中两路供桩机工作，每一路供四台桩机使用，另一路供生活办公区使用。桩机使用分路：P=1.1(K1Pc+K2Pa+K3Pb)=1.1（0.75220+0.810+1.020）=212.3kw其中：P：计算用电量，即供电
7、设备总需要容量 K1：全部施工用电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数按导线的允许电流选择Il=1000P/(31/2Ulcos)=1000212.3/（31/23800.75）=430.06A其中：P：计算用电量，即供电设备总需要容量 Il：线路工作电流值 Ul：线路工作电压值 cos：用电设备功率因数，一般建筑工地取0.75查表可得：选用TT-3120+295mm2。办公生活区分路：P=1.1(K1Pc+K2Pa+K3Pb)=1.1（0.7510
8、0+0.810+1.020）=113.3kw其中：P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数按导线的允许电流选择Il=1000P/(31/2Ulcos)=1000113.3/（31/23800.75）=229.52A其中：P：计算用电量，即供电设备总需要容量 Il：线路工作电流值 Ul：线路工作电压值 cos：用电设备功率因数，一般建筑工地取0.75查表可得：选用BX-350+235mm2。四、变压器
9、容量计算桩机施工阶段：P0=1.05P/cos=1.4P=1.4446.6=625.24kVA其中：P0：变压器功率 1.05：功率损失系数 cos：用电设备功率因数，一般建筑工地取0.75根据甲方提供的现场施工临时变压器，容量630kVA625.24kVA，可以满足施工用电要求。b、桩机退场阶段一、计算参数 施工动力设备用电Pc=623.8kw室内照明设备用电Pa=10kw室外照明设备用电Pb=20kw二、施工总用电量计算P=1.1(K1Pc+K2Pa+K3Pb)=1.1（0.6623.8+0.810+1.020）=442.51kw其中：P：计算用电量，即供电设备总需要容量 K1：全部施工用
10、电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数三、配电导线截面计算总配电箱出来分三路，一路至办公楼区，另一路至住宅楼区，还有一路至生活办公区。住宅楼区：考虑有两台施工电梯，一台塔吊，一台对焊机，五台电焊机，木工圆锯四台，木工电刨两台，振动器六台，潜水泵十台，钢筋弯曲机、调直机、切断机各一台工作。P=1.1(K1Pc+K2 Pa+K3Pb)=1.1（0.6264.9+0.810+1.020）=205.63kw其中：P：计算用电量，即供电设备总需要容量 K1：全
11、部施工用电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数按导线的允许电流选择Il=1000P/(31/2Ulcos)=1000205.63/（31/23800.75）=416.57A其中：P：计算用电量，即供电设备总需要容量 Il：线路工作电流值 Ul：线路工作电压值 cos：用电设备功率因数，一般建筑工地取0.75查表可得：选用TT-3120+295mm2。办公楼区：考虑有两台施工电梯，一台塔吊，一台对焊机，五台电焊机，木工圆锯四台，木工电刨两台，振动器六台
12、，潜水泵十台，钢筋弯曲机、调直机、切断机各一台。P=1.1(K1Pc+K2 Pa+K3Pb)=1.1（0.6264.9+0.810+1.020）=205.63kw其中：P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数按导线的允许电流选择Il=1000P/(31/2Ulcos)=1000205.63/（31/23800.75）=416.57A其中：P：计算用电量，即供电设备总需要容量 Il：线路工作电流值 U
13、l：线路工作电压值 cos：用电设备功率因数，一般建筑工地取0.75查表可得：选用TT-3120+295mm2。办公生活区分路：P=1.1(K1Pc+K2Pa+K3Pb)=1.1（0.75100+0.810+1.020）=113.3kw其中：P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备同时使用系数,总数10台以内取0.75,1030台取0.7,30台以上取0.6 K2：室内照明设备同时使用系数0.8 K3：室外照明设备同时使用系数1.0 1.1：用电不均匀系数按导线的允许电流选择Il=1000P/(31/2Ulcos)=1000113.3/（31/23800.75）=229.52A其中：P：计算用电量，即供电设备总需要容量 Il：线路工作电流值
