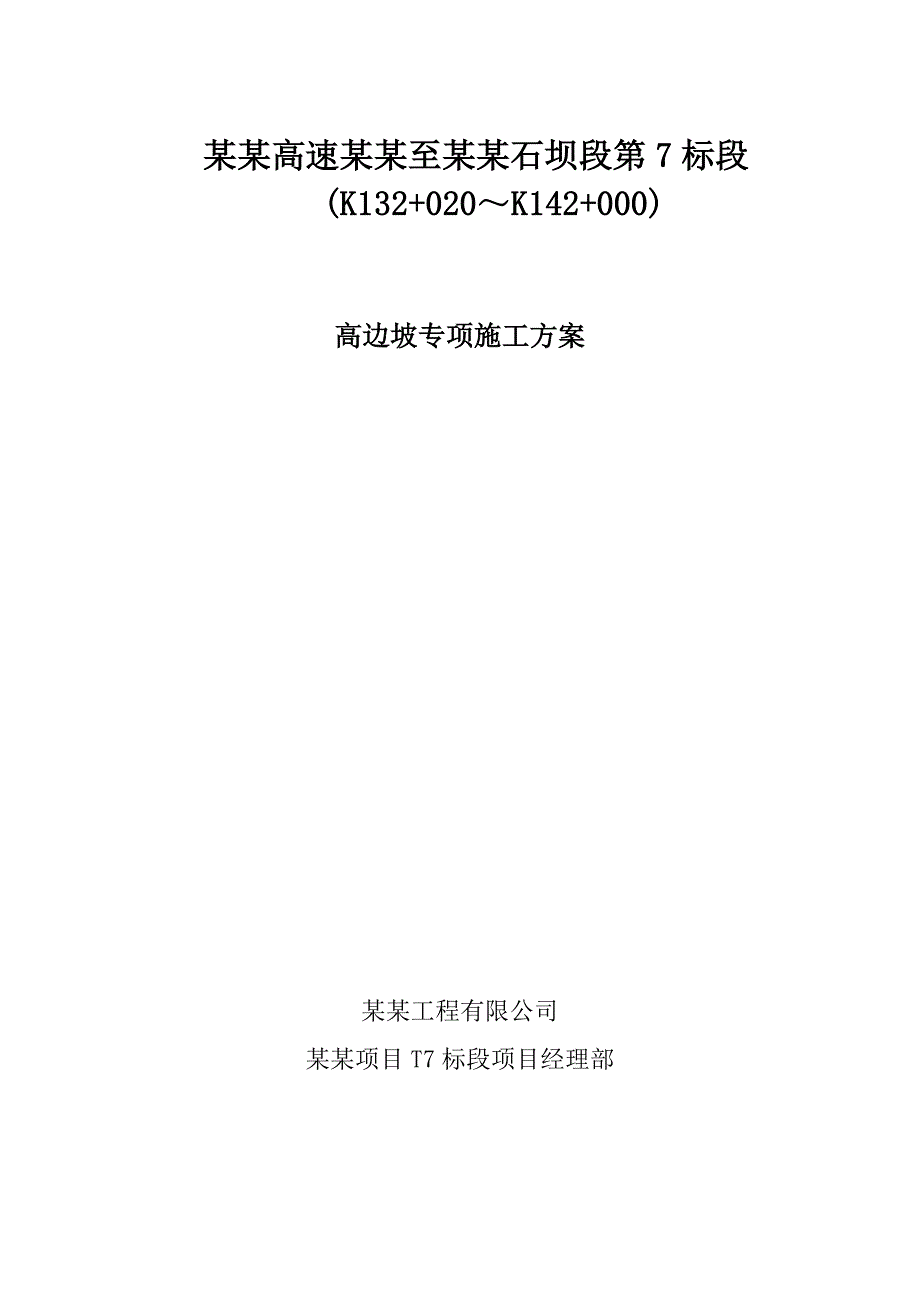

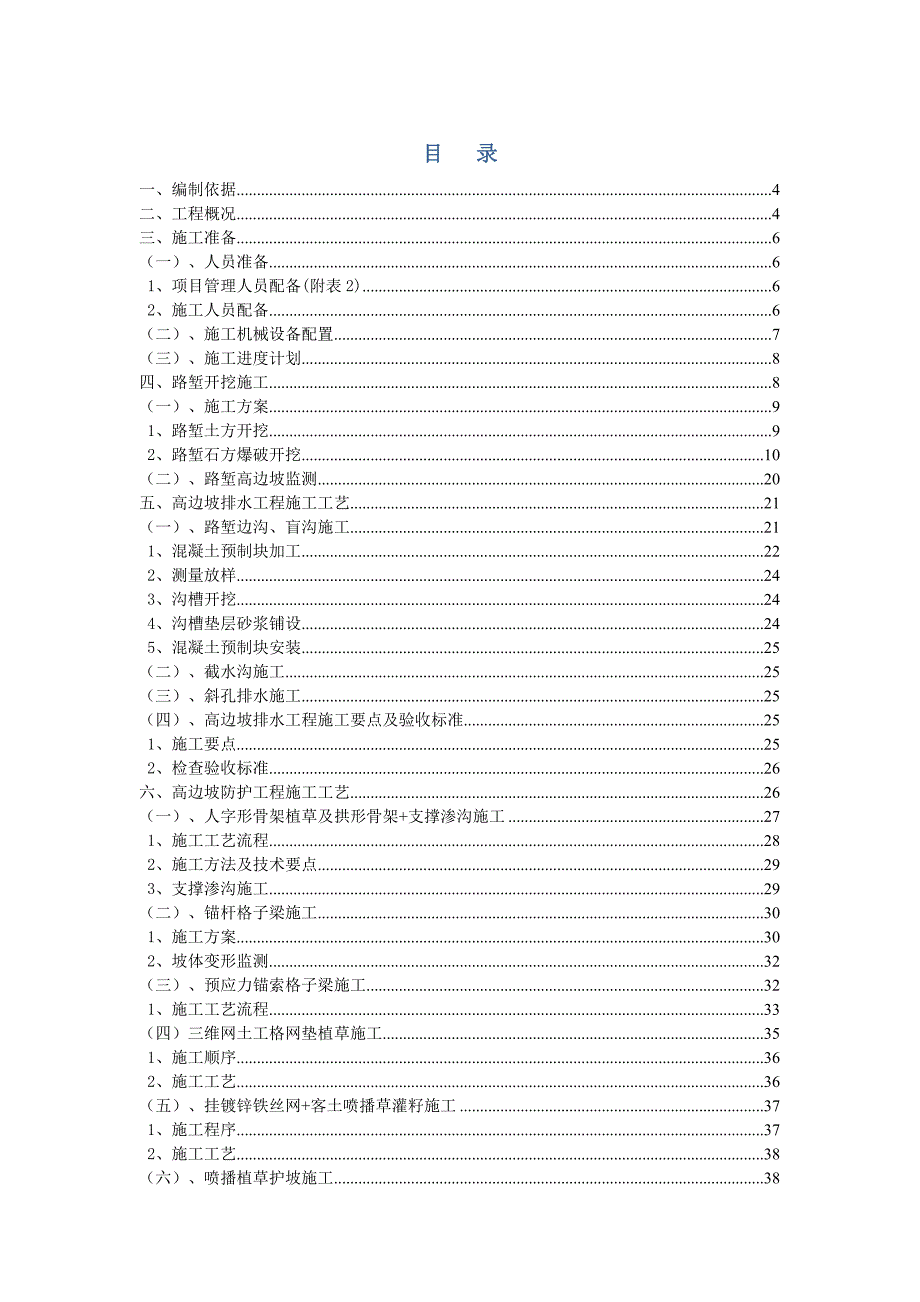

1、某某高速某某至某某石坝段第7标段(K132+020K142+000)高边坡专项施工方案 某某工程有限公司某某项目T7标段项目经理部目 录一、编制依据4二、工程概况4三、施工准备6（一）、人员准备61、项目管理人员配备(附表2)62、施工人员配备6（二）、施工机械设备配置7（三）、施工进度计划8四、路堑开挖施工8（一）、施工方案91、路堑土方开挖92、路堑石方爆破开挖10（二）、路堑高边坡监测20五、高边坡排水工程施工工艺21（一）、路堑边沟、盲沟施工211、混凝土预制块加工222、测量放样243、沟槽开挖244、沟槽垫层砂浆铺设245、混凝土预制块安装25（二）、截水沟施工25（三）、斜孔排水
2、施工25（四）、高边坡排水工程施工要点及验收标准251、施工要点252、检查验收标准26六、高边坡防护工程施工工艺26（一）、人字形骨架植草及拱形骨架+支撑渗沟施工271、施工工艺流程282、施工方法及技术要点293、支撑渗沟施工29（二）、锚杆格子梁施工301、施工方案302、坡体变形监测32（三）、预应力锚索格子梁施工321、施工工艺流程33（四）三维网土工格网垫植草施工351、施工顺序362、施工工艺36（五）、挂镀锌铁丝网+客土喷播草灌籽施工371、施工程序372、施工工艺38（六）、喷播植草护坡施工381、施工顺序382、施工工艺39（七）、高边坡防护工程检查验收39七、安全施工目标

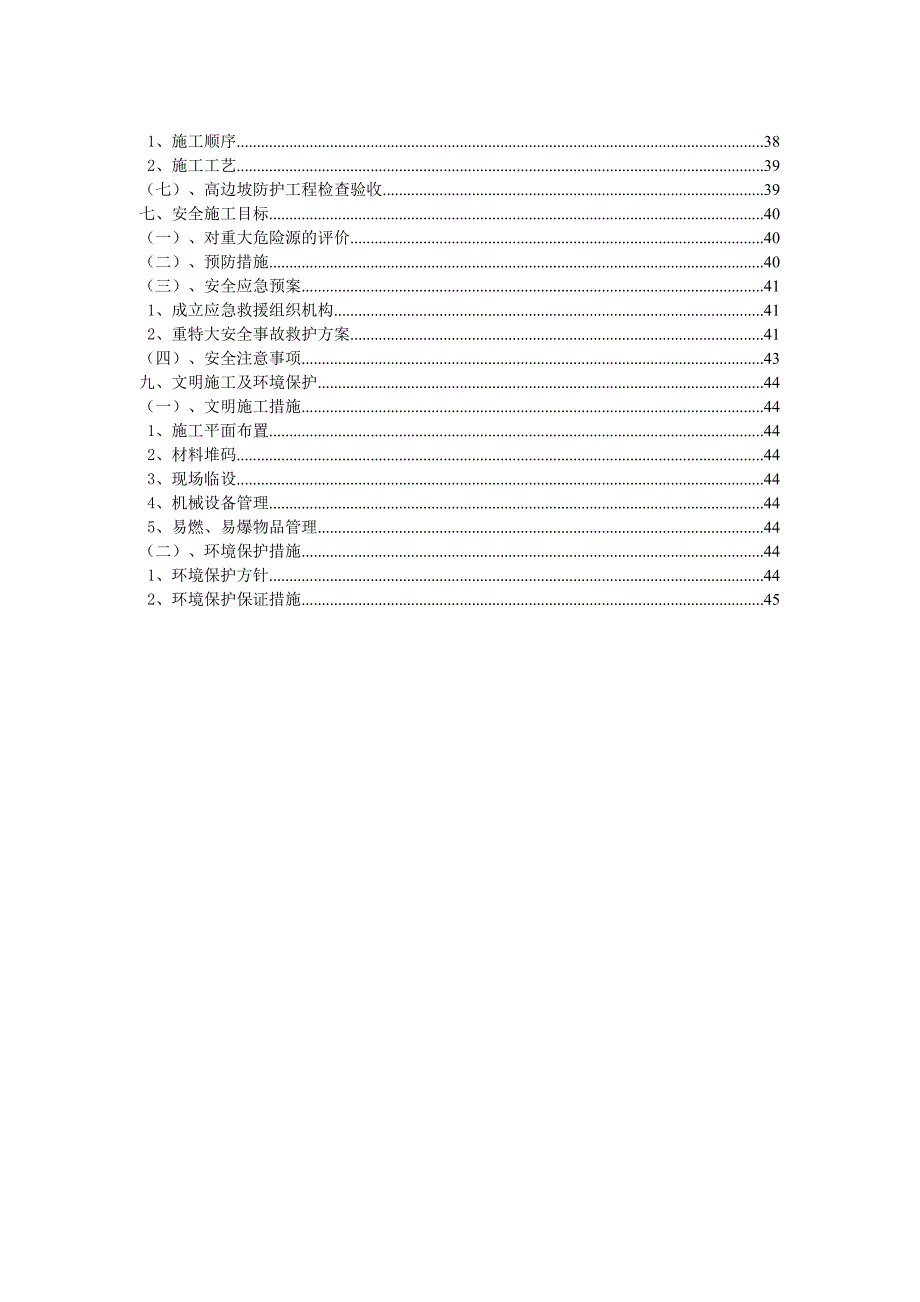

3、40（一）、对重大危险源的评价40（二）、预防措施40（三）、安全应急预案411、成立应急救援组织机构412、重特大安全事故救护方案41（四）、安全注意事项43九、文明施工及环境保护44（一）、文明施工措施441、施工平面布置442、材料堆码443、现场临设444、机械设备管理445、易燃、易爆物品管理44（二）、环境保护措施441、环境保护方针442、环境保护保证措施45高边坡专项施工方案一、编制依据1、公路路基施工技术规范（JTG F10-2006)；2、两阶段施工图设计；3、公路工程质量检验评定标准（JTG F80/1-2004)；4、公路工程技术标准（JTG B01-2003）5、业主
4、及监理相关要求；6、本单位的施工经验.二、工程概况该项目起于揭阳市揭西县大溪镇，途经梅州市五华县、河源市紫金县，终于惠州市某某县石坝镇，接已建成通车的广（州）河（源）高速公路惠州段。本标段为广东省汕（头）湛（江）高速揭博段T7标段，路线起于五华县梅林镇梅新水库下游，起点桩号为K132+020，路线向西在梅林镇琴口村附近跨琴江，设琴江大桥，其后在告岭村附近设梅林互通与县道X003连接，路线向西经锡古塘至曾洞，经鹅公塘至官洞，设官洞大桥跨龙华路，设华阳互通与省道S120和龙华路连接，路线终点位于华阳镇古塘角村，终点桩号为K142+000，路线全长9.980Km。本合同段内路堑高边坡共计25处，其中
5、最大边高度介于20m和30m之间的共8处，30m和40m之间的共计14处，40m和50m之间的共计3处。高边坡长度共计4527.3m（两侧），如下表（附表1）。路堑边坡采用折线型，边坡坡率根据地质地貌、防护形式的不同而不同。边坡分级施工相邻两级之间设置碎落台，碎落台宽均为2m，设置向边沟流水的横坡3%；边坡平台宽2m，设置向边坡外侧的横坡3%；边坡每级高810m。高边坡堑坡一览表 附表1序号起止桩号位置最大坡高（m）备注左（m）右（m）1K132+020K132+21519531.252K132+080K132+24016032.913K134+140K134+27813828.724K134
6、+910K135+06815837.195K135+325K135+50017531.926K136+110K136+33122128.667K136+500K136+63613628.138K136+510K136+62011026.629K137+648K137+7661183010K138+260K138+4401803011K138+751K138+92517440.3212K139+385K139+656271 30.813华阳互通 K139+720K139+8711513014K141+045K141+18814330.4915K141+315K141+54022524.8616K
7、141+804K142+00021912.4617华阳互通 AK0+971AK0+86912926.8618华阳互通 AK01+310AK01+41310324.4219华阳互通 CK00+341.5CK00+456.4114.932.6420华阳互通 DK0+145.6DK0+425279.439.8721梅林互通 AK00+317AK00+57726034.1722梅林互通 AK00+736AK00+99926348.3223梅林互通 AK00+733AK00+94020746.5624梅林互通 CK00+246CK00+45724225梅林互通 EK00+105EK00+260155小计
8、（m）21752352.3总计（m）4527.3 三、施工准备（一）、人员准备1、项目管理人员配备(附表2) 项目部人员配备表 附表2序号职务人数备注1项目经理1名全面组织管理2项目总工1名技术、方案制定3项目副经理2名施工安全、质量、机械总负责4现场技术员6名施工技术指导及管理工作5试验员6名负责施工试验工作6测量员 6名负责施工测量工作7安全员4名负责施工安全8质检员4名负责施工质量检测2、施工人员配备本标段路基施工线路较长，高边坡施工涉及工种较多，且各施工连接紧密，相互制约。为按时保质保量地完成施工任务，项目经理部成立6个施工作业队分段施工。每个施工队在条件成熟的情况下，计划展开2个边坡
9、工作面同时施工。其中爆破作业专业性非常强，本项目计划采用经验丰富的专业爆破施工队伍进行施工。各施工作业队计划参与施工的人员配备如下： 各施工队人员配备表 附表3序号工种人数备注1钻孔工6路堑爆破开挖、边坡防护工程2注浆工6边坡防护工程3炮工6路堑爆破开挖工程（必须持有爆破员证）4钢筋工12边坡防护工程、排水工程5模板工6边坡防护工程、排水工程6电焊工6边坡防护工程、排水工程7普工20所有工程（二）、施工机械设备配置 施工机械设备配备表（附表4） 附表4序号机械名称规格型号额定功率厂牌备注1挖掘机PC2201.2m36台2推土机D85165KW36台3装载机ZL503m24台4振动压路机YZ20
10、D20T36台5平地机PY2206台6自卸汽车15T二汽108辆7洒水车SZQ5113GSS6辆8空 压 机12.5/2V-0.8110KW6台9风钻YT280.8KW36套10砼 运 输 车BJ5250SJY-518辆11钢筋加工设备6套12发电机150KW6套13吊车8T6辆14吊车50T2辆15水泵ZLWQ15KW12台16强制式搅拌机JS50023KW6台（三）、施工进度计划本方案包含路堑开挖（路基土石方工程）、排水工程、砌筑防护工程。三者紧密联系，相互制约。本着“开挖一级，防护一级、排水设施完成一级”的原则。制定了周密的施工进度计划。路基土石方工程计划2013年5月开始施工，2014
11、年9月底完成全部路基工程路基土石方工程；砌筑防护及排水工程紧跟路基土石方工程施工，计划2013年7月初开始施工，2014年11月底结束。四、路堑开挖施工挖方路基的施工以“不破坏就是最大的保护”为原则，以路基稳定为前提，严格控制路堑的最大挖深，严禁超挖、欠挖。施工前期应做好以下工作：1、仔细查明地上、地下有无管线及其它影响路基施工的建筑物，对施工有影响的提前拆除或改迁，同时注意开挖边界以外的建筑物是否安全。2、开挖前，首先测量放线，依据设计挖深及边坡坡率推算测出开挖边界，并及早完成堑顶截水沟的修建。由高到低，从上而下，由外向里逐层开挖，最后刷坡至边坡线，严禁掏底开挖。3、剥除开挖区地表植被、腐植
12、土及其它不宜作填料的土层，弃运于弃土场或指定位置。4、根据测设路线中桩、设计图表定出路堑堑顶边线、边沟位置桩。在距线路中心一定安全距离设置控制桩。对于深挖地段，每挖深5米，复测中心桩一次，测定其标高及宽度，以控制边坡的坡率。5、路堑开挖前首先修好临时、永临结合排水系统，防止雨水浸泡路基和冲刷坡面。（一）、施工方案1、路堑土方开挖（1）、施工顺序施工准备路线中线桩放线、复测放样边坡桩砌筑截水沟、坡顶开挖清除表土及风化层开挖土石方外运至指定地点或利用为填料填筑路基防护工程逐级防护边沟、排水沟开挖、砌筑整修路槽、碾压路基指标检测交工验收。（2）、施工准备、施工前按设计恢复各段路基的中桩，钉出路基用地界桩，测放出路堑的边线、中线，在路堑顶两侧每5.0m设一固定桩，并在施工中随时检查开挖
