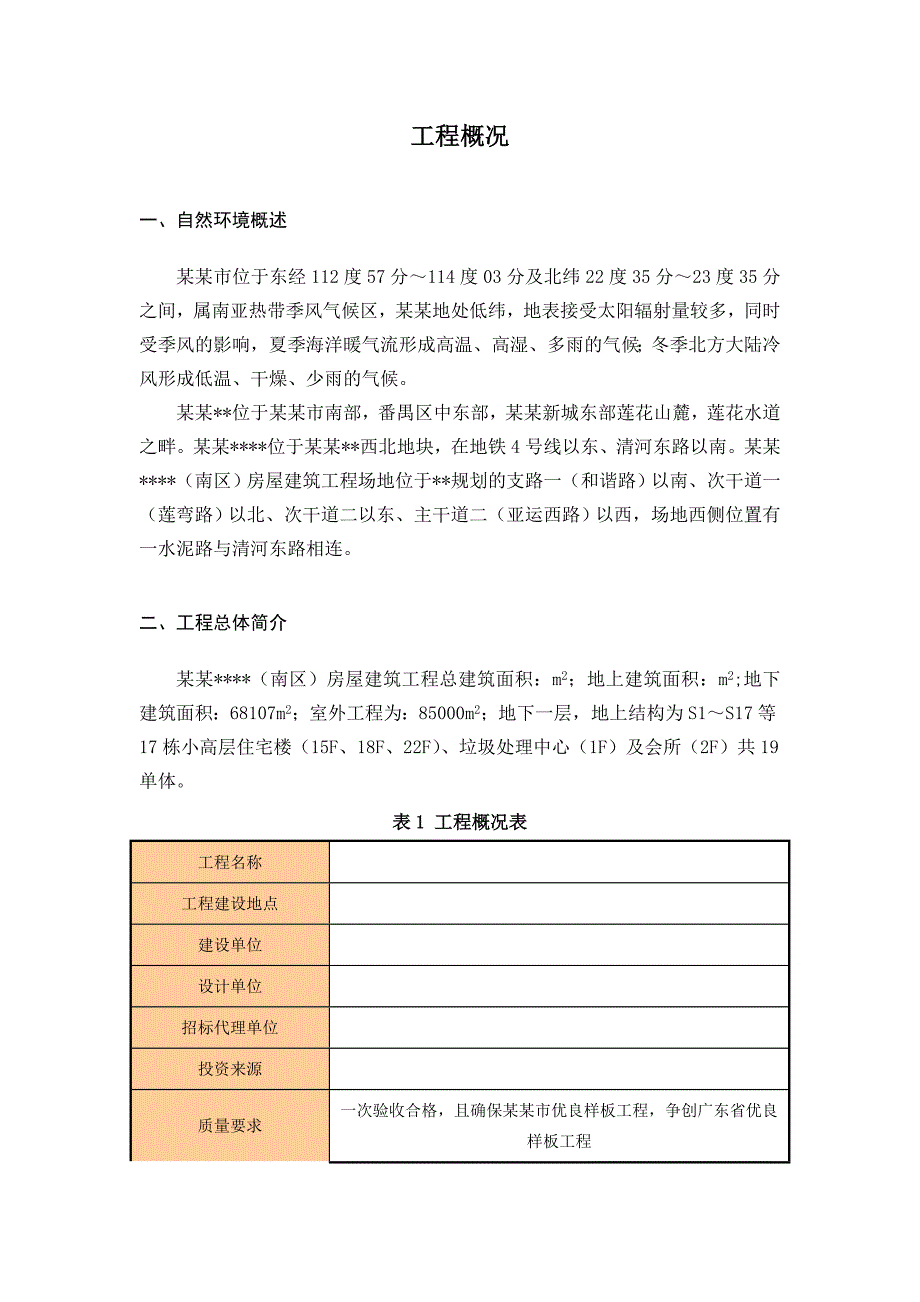

1、外脚手架施工方案2一、 外脚手架工程施工概况7二、 地下室墙体外侧脚手架搭设图7三、 地上结构悬挑脚手架构造8四、 搭设质量要求19五、 安全注意事项22六、 防雷避雷措施23七、 脚手架的结构计算23工程概况一、 自然环境概述某某市位于东经112度57分114度03分及北纬22度35分23度35分之间,属南亚热带季风气候区,某某地处低纬,地表接受太阳辐射量较多,同时受季风的影响,夏季海洋暖气流形成高温、高湿、多雨的气候;冬季北方大陆冷风形成低温、干燥、少雨的气候。某某*位于某某市南部,番禺区中东部,某某新城东部莲花山麓,莲花水道之畔。某某*位于某某*西北地块,在地铁4号线以东、清河东路以南。

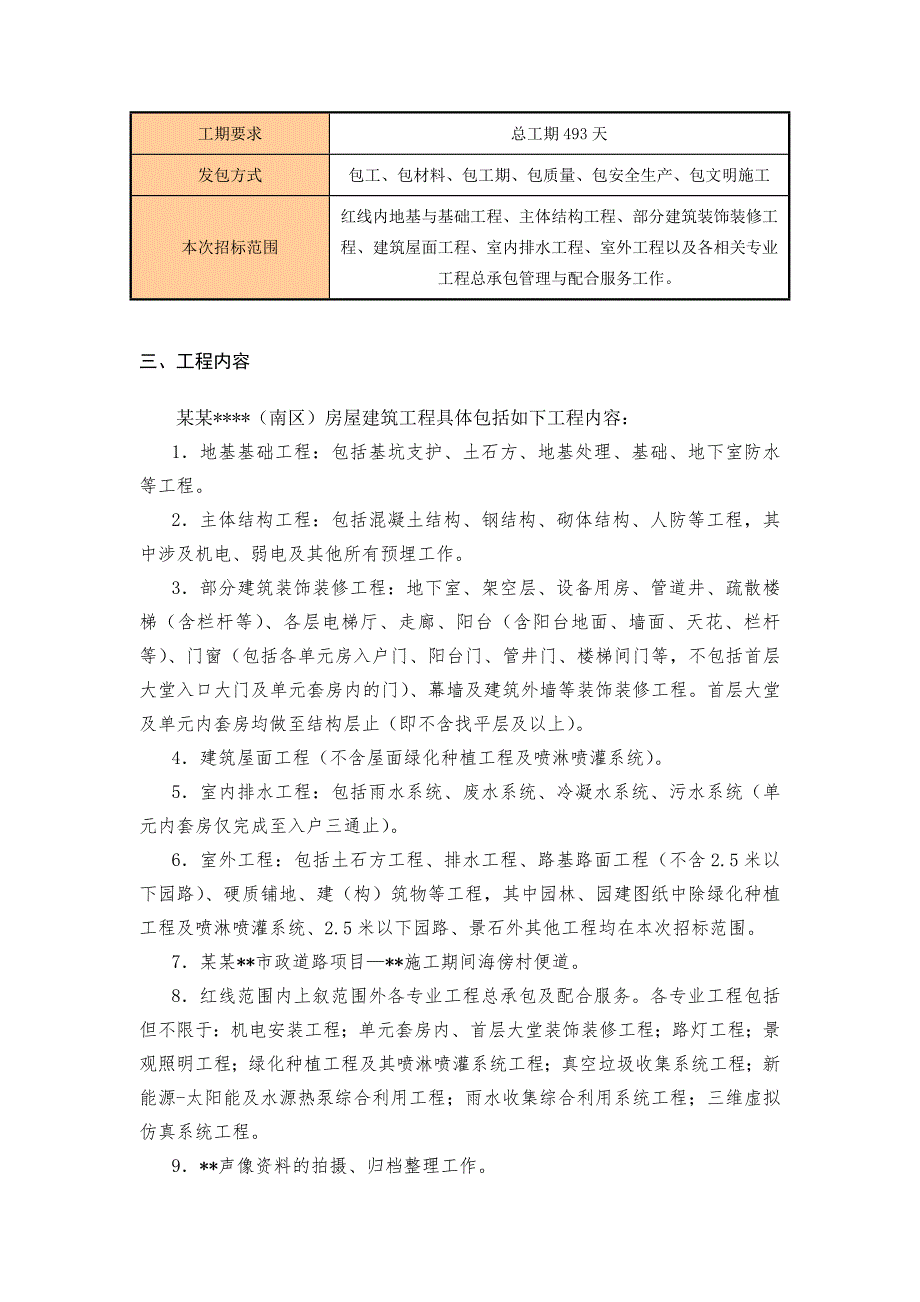

2、某某*(南区)房屋建筑工程场地位于*规划的支路一(和谐路)以南、次干道一(莲弯路)以北、次干道二以东、主干道二(亚运西路)以西,场地西侧位置有一水泥路与清河东路相连。二、 工程总体简介某某*(南区)房屋建筑工程总建筑面积:m2;地上建筑面积:m2;地下建筑面积:68107m2;室外工程为:85000m2;地下一层,地上结构为S1S17等17栋小高层住宅楼(15F、18F、22F)、垃圾处理中心(1F)及会所(2F)共19单体。表1 工程概况表工程名称工程建设地点建设单位设计单位招标代理单位投资来源质量要求一次验收合格,且确保某某市优良样板工程,争创广东省优良样板工程工期要求总工期493天发包方

3、式包工、包材料、包工期、包质量、包安全生产、包文明施工本次招标范围红线内地基与基础工程、主体结构工程、部分建筑装饰装修工程、建筑屋面工程、室内排水工程、室外工程以及各相关专业工程总承包管理与配合服务工作。三、 工程内容某某*(南区)房屋建筑工程具体包括如下工程内容:1 地基基础工程:包括基坑支护、土石方、地基处理、基础、地下室防水等工程。2 主体结构工程:包括混凝土结构、钢结构、砌体结构、人防等工程,其中涉及机电、弱电及其他所有预埋工作。3 部分建筑装饰装修工程:地下室、架空层、设备用房、管道井、疏散楼梯(含栏杆等)、各层电梯厅、走廊、阳台(含阳台地面、墙面、天花、栏杆等)、门窗(包括各单元房

4、入户门、阳台门、管井门、楼梯间门等,不包括首层大堂入口大门及单元套房内的门)、幕墙及建筑外墙等装饰装修工程。首层大堂及单元内套房均做至结构层止(即不含找平层及以上)。4 建筑屋面工程(不含屋面绿化种植工程及喷淋喷灌系统)。5 室内排水工程:包括雨水系统、废水系统、冷凝水系统、污水系统(单元内套房仅完成至入户三通止)。6 室外工程:包括土石方工程、排水工程、路基路面工程(不含2.5米以下园路)、硬质铺地、建(构)筑物等工程,其中园林、园建图纸中除绿化种植工程及喷淋喷灌系统、2.5米以下园路、景石外其他工程均在本次招标范围。7 某某*市政道路项目*施工期间海傍村便道。8 红线范围内上叙范围外各专业

5、工程总承包及配合服务。各专业工程包括但不限于:机电安装工程;单元套房内、首层大堂装饰装修工程;路灯工程;景观照明工程;绿化种植工程及其喷淋喷灌系统工程;真空垃圾收集系统工程;新能源-太阳能及水源热泵综合利用工程;雨水收集综合利用系统工程;三维虚拟仿真系统工程。9 *声像资料的拍摄、归档整理工作。四、 建筑设计概况本工程设计标高0.00相当于某某市城建系统高程+8.100/+8.300米。工程建筑设计概况见下表表2。表2 建筑设计概况表序号项 目内 容1用地面积m22总建筑面积m23建筑高度/层数垃圾处理中心 8.7m,一层;会所(赛后)9.45m,二层;住宅楼S1至S17,68m以下,由15层

6、、18层、22层组成。4防火等级地下室、S4栋、S6栋、S8栋、S11栋、S12栋、S14栋、S17栋一级防火;公共建筑、S1栋、S2栋、S3栋、S5栋、S7栋、S9栋、S10栋、S13栋、S15栋、S16栋二级防火5防水等级二级防水6结构形式钢筋混凝土剪力墙、框架结构7墙体外墙地下室为钢筋混凝土外墙,外墙设有机水溶性防水材料;其他为加气混凝土砌块,外设防水砂浆及聚合物水泥砂浆。内墙地下室隔墙、卫生间隔断采用普通混凝土砌块;其他墙采用加气混凝土砌块。 8内装饰天花纸筋抹光面,面扫白色防霉乳胶漆、铝塑扣板天花硅钙板天花等。楼地面防石抛光砖、浅色抛光砖、防滑砖、细石混凝土、花岗石等。踢脚线木踢脚、

7、咖啡色抛光砖踢脚、水泥砂浆踢脚内墙面纸筋抹光面,面扫白色防霉乳胶漆、防石抛光砖、米黄色釉面砖、白色胶水灰等。9外装饰花岗石、外墙砖、穿孔铝板、铝合金百叶等。10屋面水泥陶粒找坡、高聚物改性沥青防水卷材、C20细石混凝土,陶粒疏水层,座砌灰白色广场砖。五、 结构设计概况1 本工程为钢筋混凝土框架剪力墙、框架结构。2 本工程结构安全等级为二级;结构设计基准期为50年。3 本工程基础设计等级为乙级,基础采用锤击高强预应力管桩。4 本工程抗震设计设防烈度为七度,设计地震分组为第一组,场地类别为类;抗震等级:框架三级,一般剪力墙三级,短肢剪力墙二级。工程建筑设计参数见下表。表3 结构设计参数表序号项目内

8、容1结构型式钢筋混凝土框架剪力墙、框架结构2基础型式锤击高强预应力管桩3混凝土强度等级预制桩C80基础C30,P6地下室底板C30,P6地下室水池C30,P6楼梯及其支柱C30,P6地下室外侧墙柱侧壁C30,P6剪力墙C40,P6柱C30,P6骨架墙柱首层至四层C40五层至七层C35八层至天面C30楼层梁板首层至八层C30九层至天面C254钢筋保护层厚度地基基础直接浇注于土上并永久与土接触的构件70mm基础有垫层的构件40mm构件迎水面50mm;其它暴露于土中的构件30mm/钢筋直径d暴露于空气中的梁25mm/钢筋直径d暴露于空气中的柱30mm/钢筋直径d暴露于空气中的墙、板15mm/钢筋直径

9、d主体结构墙、板15mm钢筋直径d梁25mm/钢筋直径d柱30mm/钢筋直径d5钢筋类别HPB235、HRB335、HRB400、RRB400级6钢筋连接形式D12机械连接、等强对接D12绑扎搭接连接外脚手架施工方案一、 外脚手架工程施工概况*地下室1层,基坑底标高标高-6.75m,地上结构共19栋单体,层数分别为15层、18层、22层,建筑高度分别为46.45m、55.45m、68.05m,地上结构首层均为架空层,建筑物外墙有伸出的阳台、窗台板,住宅首层搂面外有花池。考虑到后期车库顶板回填土及配合业主进行景观工程施工,地上结构外脚手架搭设采用悬挑式双排钢管脚手架,脚手架由二层开始卸荷,首层不

10、搭设脚手架。 地下室墙体外侧落地脚手架搭设高度8m,搭设尺寸为:纵向立杆间距1.5m,横向立杆间距0.8m,横杆步距1.8m,内排架距墙体0.4m;地上部分悬挑外脚手架搭设高搭设尺寸为:纵向立杆间距1.5m,横向立杆间距1.05m,内排架距墙体0.35m;钢管类型为483.5,外挂密目阻燃安全网,连墙件与框架柱(剪力墙)、梁相连接。二、 地下室墙体外侧脚手架搭设图图1 地下室墙体外侧脚手架平面图图2 脚手架A-A剖面三、 地上结构悬挑脚手架构造1 脚手架构架设计(1) 脚手架全部采用483.5mm钢管搭设,铺冲压钢脚手板,外侧挂密目安全网。(2) 立杆采用对接扣件(一字扣、筒扣)对接连接,相邻

11、立杆的接头位置应错开布置在不同的步距内,且错开距离应不小于500mm,与相近大横杆的距离不宜大于步距的三分之一。(3) 脚手架步距为1.8m,横杆接长采用对接,上下横杆的接长位置应错开布置在不同的立杆纵距内中,错开距离不小于500mm,与相近立杆的距离不大于立杆纵距的三分之一。(4) 小横杆间距0.75m,贴近立杆或立杆纵距跨中布置,搭于大横杆之上并用直角扣件扣紧,小横杆距墙0.15m。图3 立杆、大横杆接头位置示意图2 连墙构造的设置(1) 为确保脚手架的稳定承载能力和使用安全,在框架梁或楼板附近等具有较好抗水平拉力作用的结构部位应设置连墙件,连墙点上下左右对齐设置。(2) 沿水平方向4.5

12、m(每隔3根立杆),在楼面上外侧梁中预埋48钢筋伸出板面200mm,再用一根短钢管与脚手架内立杆连接形成刚性连接。(3) 沿高度方向连墙点间距不应超过6m(楼层每一层拉一次)。(4) 连墙构造设置的注意事项:A 确保杆件间的连接可靠,扣件必须拧紧;B 装设连墙件时,应保持立杆的垂直度要求,避免拉固时产生变形;C 连墙杆应垂直于墙面设置,呈水平位置或稍可向脚手架一端倾斜,不允许向上翘起。3 整体性拉结杆件的设置(1) 沿脚手架两端和转角处起,每79根立杆搭设一道剪刀撑,且每片架子不少于三道。剪刀撑沿架高连续布置,在相邻两排剪刀撑之间,每隔10-15m高加设一组长剪刀撑,如下图所示。剪刀撑的斜杆与

13、水平面的交角必须控制在40-60度之间,剪刀撑的斜杆两端与脚手架的立杆或大横杆扣紧外,在其中间应增加2-4个扣结点;(2) 在脚手架的底端之上200mm,设纵横扫地杆。图4 高层脚手架剪刀撑布置 图5 脚手架剪刀撑外立面图 图6 剪刀撑斜杆连接节点详图4 高层卸荷装置设置高层卸荷装置主要是为了脚手架荷载而设计的一种构件,每标准层6层(约18m)卸荷一次,即在标高6层、12层、18层处分别卸荷。在楼面上外侧梁中预埋f20钢筋套环,平面上每隔3米(4根立杆)设置一个,但在建筑平面转角处必须设置一个,脚手架采用钢丝绳卸荷,一端与立杆连接,另一端与套环连接;卸荷层要设置水平廊道斜杆,以增强水平框架刚度

14、,另外,应用钢管同建筑物顶紧,以平衡水平力,并且上下两层增设连墙撑,详细构造如右图所示。5 悬挑架设置悬挑架立杆座在2层板预埋的16号工字钢上,工字钢长2.5m3.5m其中1.4m外挑,剪力墙处直接预埋。工字钢刚度较大,增强外架的整体稳定性,另在工字钢外侧每间隔一跨采用钢丝绳卸荷拉紧。见右图。对于外立面凹进部位,结构外边净空5m,此处加设一条5m长工字钢梁作支座,埋在两侧剪力墙(梁)上,以解决悬挑过长的难题。见下图。图7 悬挑工字梁搭设示意图6 安全网、脚手板设置(1) 脚手架外侧挂草绿色密目阻燃型安全网,采用专用的结扎编织带绑扎,使用前应取得项目部质量安全部的批准。(2) 脚手架作业层满铺冲压钢脚手板,铺放平稳,必须加以固定,端部悬空部分应保持10cm15cm。(3) 在脚手架外侧每两层楼高度设置一道安全警示环带。警示带采用旧模板加工,高度为18cm,刷300宽红白相间油漆。(4) 脚手架底部设置水平安全网,使用钢管斜挑固定在脚手架上,构造如下图所示。图8 挑架立面示意图图9 挑架平面示意图 图10 外挑架及安全警示标志环带 图11
