《广西某污水处理厂污水管网工程施工组织设计.doc》由会员分享，可在线阅读，更多相关《广西某污水处理厂污水管网工程施工组织设计.doc（35页珍藏版）》请在第壹文秘上搜索。

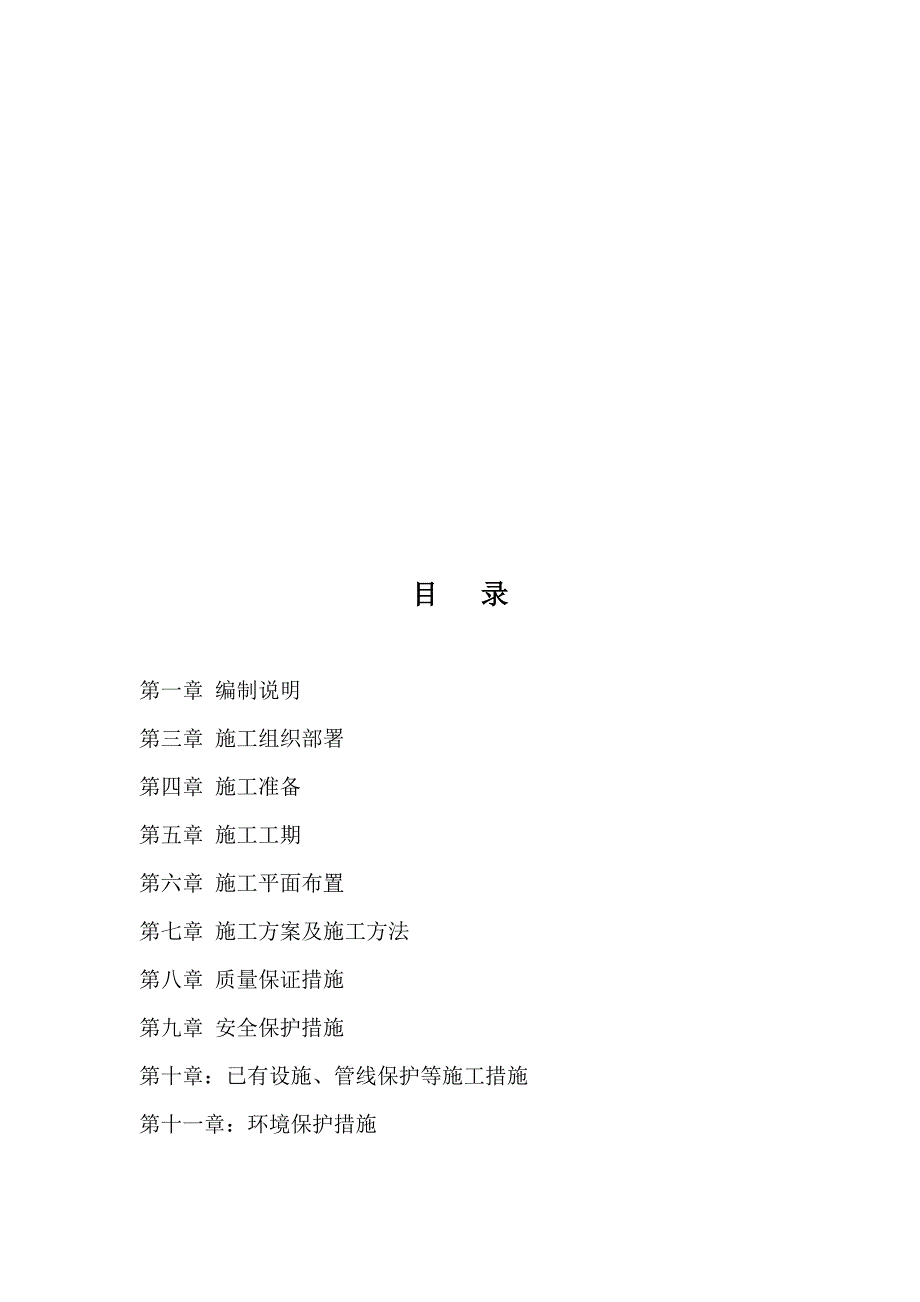

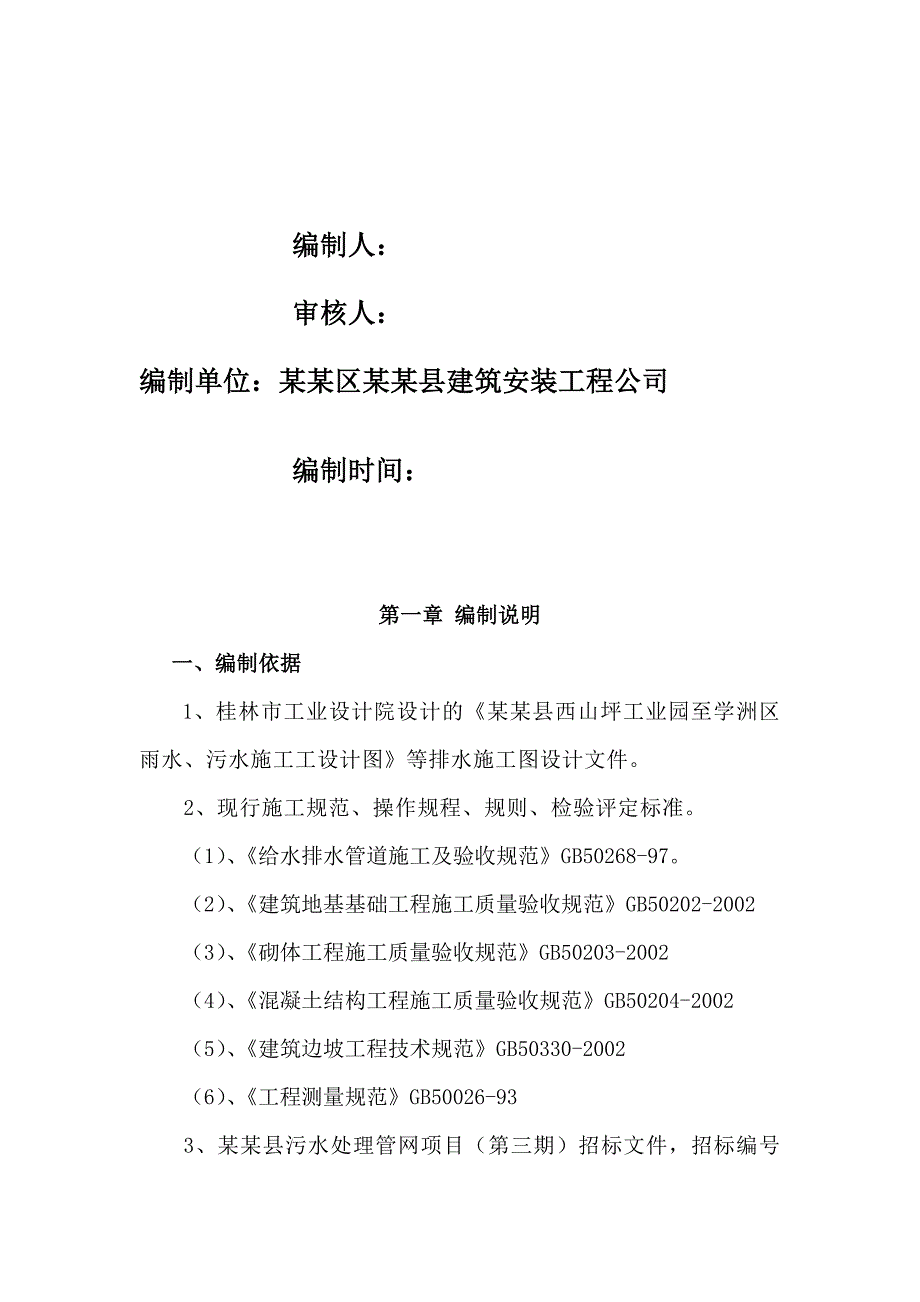

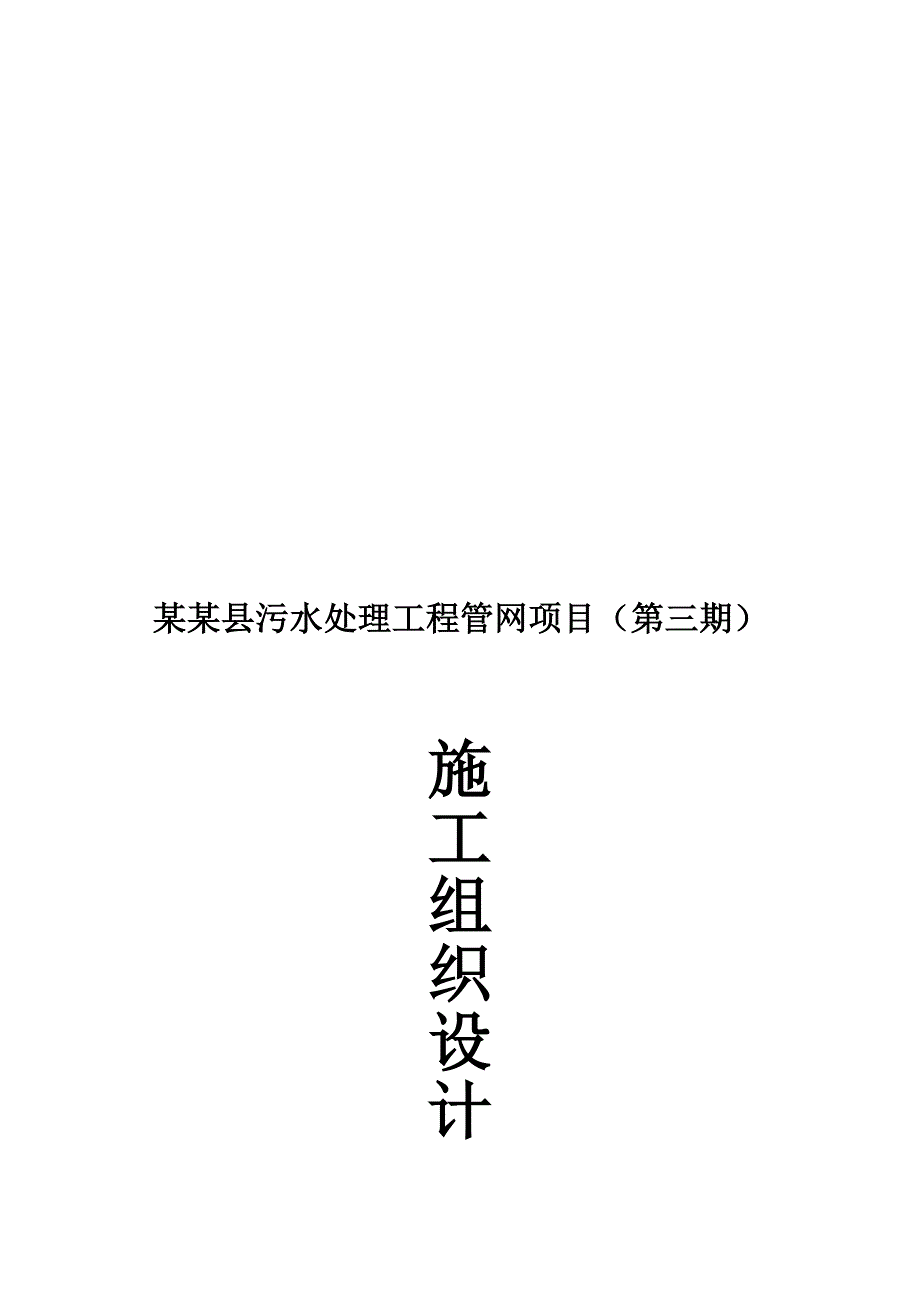

1、目 录第一章 编制说明第三章 施工组织部署第四章 施工准备第五章 施工工期第六章 施工平面布置第七章 施工方案及施工方法第八章 质量保证措施第九章 安全保护措施第十章：已有设施、管线保护等施工措施第十一章：环境保护措施某某县污水处理工程管网项目（第三期）施工组织设计 编制人： 审核人：编制单位：某某区某某县建筑安装工程公司 编制时间：第一章 编制说明一、编制依据1、桂林市工业设计院设计的某某县西山坪工业园至学洲区雨水、污水施工工设计图等排水施工图设计文件。2、现行施工规范、操作规程、规则、检验评定标准。（1）、给水排水管道施工及验收规范GB50268-97。（2）、建筑地基基础工程施工质量验收
2、规范GB50202-2002（3）、砌体工程施工质量验收规范GB50203-2002（4）、混凝土结构工程施工质量验收规范GB50204-2002（5）、建筑边坡工程技术规范GB50330-2002（6）、工程测量规范GB50026-933、某某县污水处理管网项目（第三期）招标文件，招标编号20120001。某某县污水处理工程管网项目（第三期）工程量清单。4、该项目业主为某某县住房和城乡建设局，建设资金来自上级专项拨款，项目出资比例为100%。5、建设污水管网，我公司现有技术力量、队伍素质、机械装备、财务实力和组织协调能力及多年来在类似工程施工中积累的丰富施工经验。二、 编制原则1、严格遵守合
3、同文件所规定的工程施工工期，合同条款以及各项要求，根据工程的特点结合实际情况，组织合理、科学，在计划工期内完成全部施工任务。2、坚持实事求是，力求技术先进、科学合理、经济适用的原则。在确保工程质量的前提下，采用新技术、新工艺、新机具、新材料、新测试方法。3、合理安排施工的程序和顺序，做到布局合理，突出重点，全面展开，平行流水作业、正确选用施工方法，合理组织、科学施工，均衡生产。各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。4、施工进度安排注意各分项工程间的协调和配合，并充分考虑气候、季节对施工的影响，并采取相应的保证措施。5、结合现场实际情况，因时因地制宜，尽量利用原有设施
4、或就近已有的设施，减少各种临时工程，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转工作量。6、对施工现场进行工序控制，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时用地。严格组织、精心管理，文明施工，创标准化施工现场。7、严格执行交通部颁发现行的设计规范、施工规范及验收标准。三、编制范围及设计概况本工程道路排水全长为2520米。内容包括HDPE双壁波纹管DEM，钢筋砼管DM，钢筋砼管DM，钢筋砼管DM钢筋砼管DM，钢筋砼管DM，钢筋砼管DM，钢筋砼管DM，钢筋砼管DM，钢筋砼管DM，钢筋砼钢筋砼管DM，钢筋钢筋砼管DM，钢筋砼管DM，圆
5、形污水检查井86座，距形雨水井108座，雨水检查井54座。雨污水管DN大于500时采用钢筋砼二级管。管道安装采用钢丝网水泥砂浆抹带接口，HDPE双壁波纹管采用橡胶圈承插连接。内容包括管道沟槽开挖、沟槽基底处理、C12管道基础砼浇筑、钢筋混凝土污水管道安装、检查井砌筑、管道闭水试验、沟槽回填。达到市政工程现行的交付验收标准，并办理交验为止的全过程。四、施工条件本工程为某某县西山坪工业园至学洲区污水管网，与原有管网连接直通某某县污水处理厂。管网沿全灌公路边铺设，施工范围内，由于公路车流量大因此对管网施工带来一定难度。第三章 施工组织部署本工程施工的主导思想为：“先下游后上游，顶挖结合，针，以建。根
6、据工程特点各施工项目之间的合理搭接和逻辑关系，施工总体安排上，按开槽施工和管道安装施工两条主要施工作业线展开，详见施工进度横道图（附后）。 由于本工程施工线路长、工期紧，需要安排抢工，为确保工程质量和工程进度，我们通过认真分析工程特点，结合公司施工机械设备、施工能力，应作有序可行的安排。一、施工管理体系本项目实行以项目经理负责制，严格执行公司的项目责任制度，成立了以项目技术负责人为首的质量管理体系。其管理机构人员名单如下。管理机构人员名单（附后）二、任务划分该工程施工由管道安装施工队负责污水管道安装的施工管理。机械队负责土石方开挖及管沟回填。机械由项目部负责统一调配管理。第四章 施工准备一、技
7、术准备1、认真熟悉图纸，理解和弄懂设计意图，了解和分析设计文件，以免开工时忙中出错。2、会同业主、设计、监理三方技术交底。3、了解设计标准、构造细节的质量要求及设计文件中拟采用的施工方法。了解施工监理的有关文件，要求和程序。了解施工地段的地质、水文和气象资料。4、到现场结合图纸了解工程的基本全貌，比如管线长度，管线走向，管材直径，检查井位、数量、与工作面开挖有关的地形、地貌、地物等。5、对施工现场进行调查复核，根据掌握的资料，结合我部施工经验、技术和设备，制定施工方案、计划、以及技术措施。6、依照图纸确定的桩号及水准点进行复测。7、原始资料的调查分析、复核和施工测量。8、每100m设置一个水准
8、高程参照点，建立起准确的水准高程控制网，便于对管道施工进行测量。经闭合检验测量正确无误、符合测量规范标准方可使用。控制网点、桩点必须牢固地设置在显而易见又不致丢失和不易遭受埋没破坏的位置为宜。二、劳动力准备劳动力准备详见劳动力需用计划表：(附表） 三、材料准备材料准备可根据工程进度和材料使用计划需用时间进场,钢筋混凝土管在桂林市范围内或周边预制场提前加工定货，水泥在县内的水泥厂预定,砂和石料在某某县范围内进行预购定货,运输通过社会运输力量运至施工现场。满足工程施工需要。四、机具设备准备所需各类机械设备，按需用计划用汽车运输至本项目工地施工现场。振动器、振动棒、模具，测量仪器，按计划需要从物资设
9、备部调用，满足工程需要。详见机具设备需用计划表。（附表）五、临时设施1、临时住宿采用就近公路西山坪工业园暂不用的空地搭设房，减少占地和节约投资，采用活动板房及彩钢围档搭铺屋盖及围墙壁，以解决工地临时宿住人员的住宿。2、临时用电由于施工线路较长，施工用电采用分段就近的原则接380伏回路，每一公里设一个节点，每10米设一个木线杆，线杆高度6米，架设临时用电线路。在每根电杆处拉接下杆线进入杆上配电箱，施工用电时，再从配电箱用电缆线接至各各施工用电点控制箱, 再用电缆线接至各机械用电控制箱及照明控制点。为避免临时停电造成施工中断, 每一施工段采用一台50KW移动式柴油发电机备用。临时停电时起用发电机,
10、在发电机至施工用电点设置木杆作临时电杆，将线路架空接至用电点配电箱，再从控制箱接至各用电机具。满足工程需要。3、临时用水生活用水,可用西山坪工业园内现有的自来水，施工用水利用现场降水使用。第五章 施工工期根据施工进度要求：本工程总日历工期为 60 天，实际开工日期为施工条件满足，并从签发开工令开始计算，因考虑降雨等不利天气的影响，施工工期控制为 60 天，为确保工期进度，施工中必须抓时间、控进度、保质量，做好各施工队及施工班组的组织协调、配合及材料供应工作，见下施工进度计划表。（附表）第六章 施工平面布置根据施工现场情况。项目部设在西山坪工业园内作为本工程项目部。施工用地由我公司根据设计院施工
11、图和实际施工需要，提出用地申请，经审批后，由采取租地的方式，施工完毕后，由施工单位恢复土地原状，费用记入预算成本。施工时做到文明生产，各类废弃物必须运至指定地点，竣工时必须工完料尽场地清，所有临时设施必须无条件清除。根据工程施工的需要，结合施工现场的实际情况本着合理利用场地，布局紧凑，有利于施工现场的平面管理，有利于创建文明工地的原则进行施工现场临时设施，施工机械的平面布置。本工程临时设施包括现场临时办公室、加工车间、工人宿舍、工人食堂、临厕、机修间、库房、材料仓库等其他临设，根据场地情况，均布置在施工现场内，其中临时办公室为盒子房，其他临时建筑采用活动板房，布置参见施工现场总平面布置图（图附
12、后）。第七章 施工方案及施工方法一、施工方案1、管网基槽开挖，每100米为一个开挖段，基坑旁20米内不能堆土，以免塌方，土方应堆放到基坑旁20米以外。本段开挖深度较深，最深达4.5米多，土方开挖工程量较大，该段施工时，采用履带式挖掘机挖土，自卸车转运至基坑旁20米以外堆土。沟槽回填时再从基坑旁20米以外堆土场转运回填。2、施工降水：由于某某县土土桥头段施工区域地下水位高，地下水丰富，故采用双排井点降水，具体做法为：在沟槽上口两边开挖线外1米、3米处分别设置两排井点，降水井深度根据管道深度及降水范围考虑水力坡度损失设置 6米，降水井间距1.2米，每50根降水井用连150镀锌钢管连接为一组，安装一
13、台功率为7.5KW的抽水机，抽出的地下水采用400mm500mm砖砌明沟连接出离施工现场100米外，随后接入人工开挖的400mm500mm简易排水沟内，然后排入附近的河道里。施工时以长度100米为单位计算分段，每段预计需降水3942天。（具体为降水7-10天后开挖，每100米长度沟槽开挖时间为3天，人工清基底2天，铺设石子2天，浇筑垫层一天，养护3天，安装管道3天，置模3天，二次浇筑2天，包管2天，养护7天，拆模一天，闭水试验3天）。4、混凝土浇筑：先铺10 cm厚的碎石，再浇筑混凝土，砼拌制采用集中拌制，砼罐车运输，振捣为机械振捣。集中拌和站设在某某县西山坪工业园内，运距2公里内。6、管道安
14、装：采用20吨汽车式起重吊车吊装，辅以人工、倒链校正安装，管道接口为平口，将管端头打毛30cm，抹1：2水泥砂浆的钢丝网带接口，每30米做一道柔性接口。7、沟槽回填：采用人工回填、小型打夯机分层夯实。管道两侧及管面50CM范围内用碎石分层回填（分层厚度为30cm），人工回填至管道上口50CM。其余机械回填、夯实，分层回填(分层厚度为30cm)。8、检查井砌筑：采用现场机械拌制砂浆，人工砌筑、抹灰，井圈井盖为购买成品。9、穿越村乡公路管道必须用道路切割机宽度方向两端切开公路面层，然后用凿岩机破碎公路混凝土面层，然后机械开挖沟槽，将公路截断，用人工将公路各层打掉，开挖施工。管道安装好后分层夯填，然
