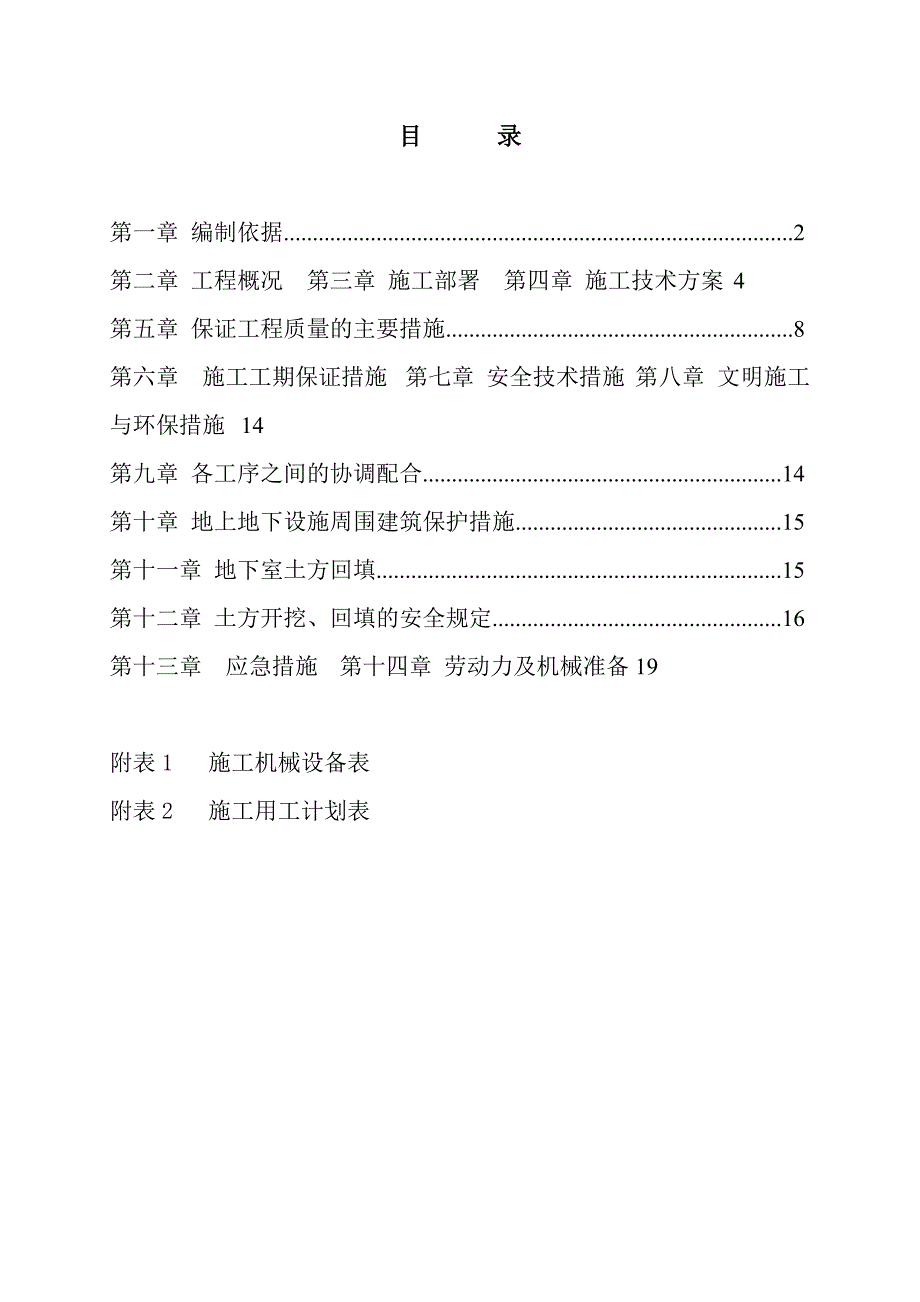

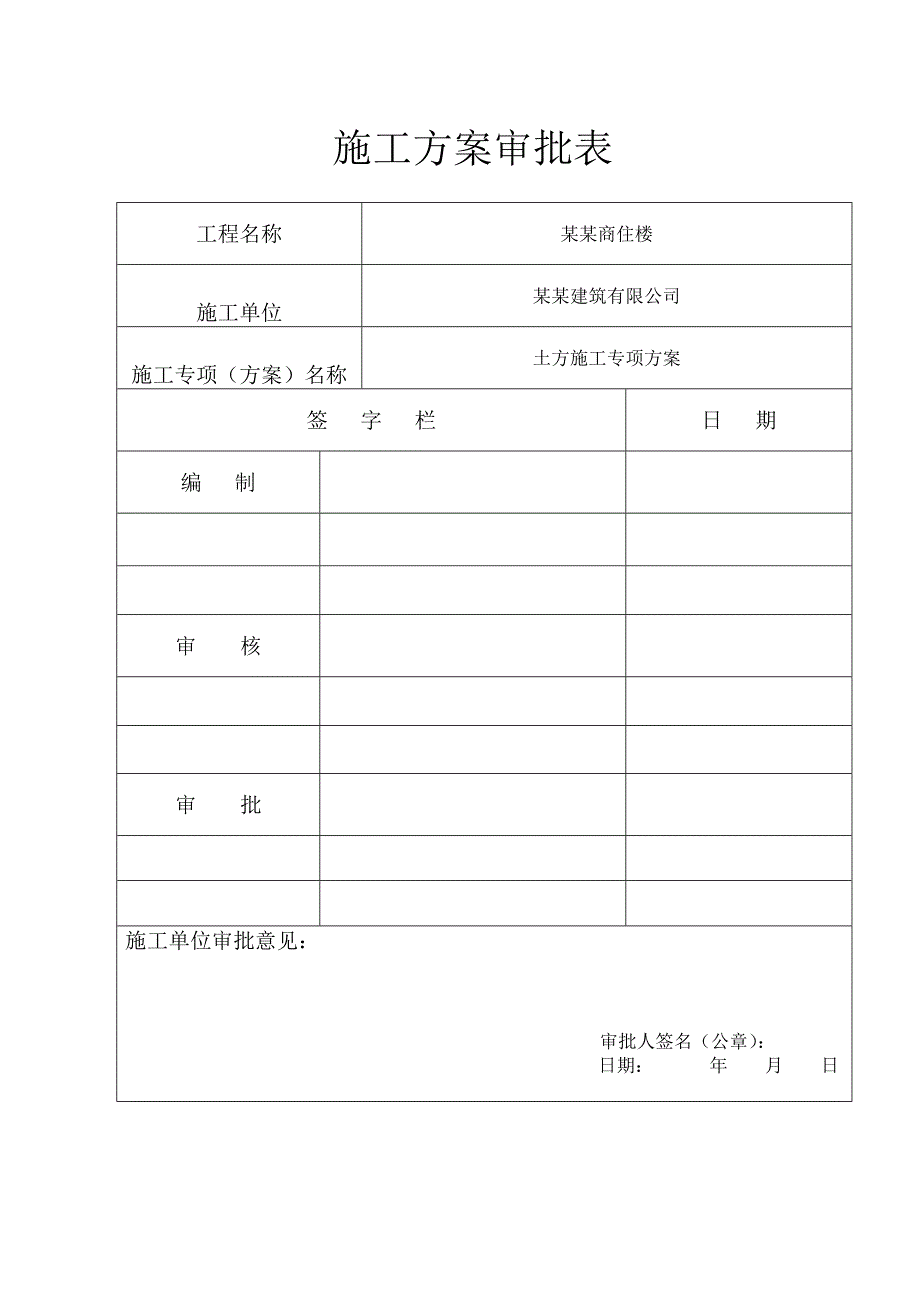

1、某某商住楼土方施工方案某某建筑有限公司施工方案审批表工程名称某某商住楼施工单位某某建筑有限公司施工专项（方案）名称土方施工专项方案签 字 栏日 期编 制审 核审 批施工单位审批意见： 审批人签名（公章）： 日期： 年 月 日目 录第一章 编制依据2第二章 工程概况第三章 施工部署第四章 施工技术方案4第五章 保证工程质量的主要措施8第六章 施工工期保证措施第七章 安全技术措施第八章 文明施工与环保措施14第九章 各工序之间的协调配合14第十章 地上地下设施周围建筑保护措施15第十一章 地下室土方回填15第十二章 土方开挖、回填的安全规定16第十三章 应急措施第十四章 劳动力及机械准备19附表1
2、 施工机械设备表附表2 施工用工计划表第一章 编制依据1、某某商住楼施工图纸及岩土工程地质勘察报告。2、施工验收规范地基与基础验收规范GB 50202-2002 ；建筑工程测量规范GB50026-2008；建筑地基基础工程施工质量验收规范GB50202-2002；建筑施工安全检查标准JGJ59-99；建筑机械使用安全技术规程JGJ33-2012。其它相关技术文件。第二章 工程概况1、工程名称：某某商住楼工程 2、建设单位：广西中立房地产开发有限公司扶绥分公司3、设计单位：上海新建设建筑设计有限公司4、监理单位：广西桂标项目管理有限公司5、施工单位：某某建筑有限公司6、建筑规模及功能：该工程为商
3、住楼，总建筑面积为25712.26。7、工程概况：本工程位于广西崇左市扶绥县新宁东路北面，地下一层、地上二十六层。结构型式为钢筋混凝土框架-剪力墙结构，基础为CFG桩复合地基，筏板基础。8、施工内容包括：土方开挖、装车、自卸车外运、边坡修整、桩头清运、槽底每个工作面小型挖掘机配合人工清槽、卸土点堆土，马路清扫、洒水等。第三章 施工部署1、施工准备1.1、作业条件1.1.1学习审查图纸1.1.2勘察现场，了解地貌、地形、地下埋设物、地上障碍物、临建以及水电供应，运输道路情况，作为计算土方量，选择施工方案及组织排水的依据。1.1.3按设计及施工要求，做好施工区域内的“三通一平”，筏板、条形基础及柱
4、下独立基础土方开挖深度为-5.95米，电梯井基坑深度为7.65米，至槽底标高预留300厚浮土用机械结合人工平整。挖出土方运至卸土地点。1.1.4做好测量放线工作，根据招标方（甲方）给定的控制坐标和水准点，按建筑物总平面要求，引测至现场。会同监理测定各标桩处的自然地形、标高，作为计算挖方量和施工控制的依据。1.1.5基坑施工所需临时设施，如水源、电源、道路、排水等设施，按平面图布置。1.1.6现场了解：挖土方前，应勘查现场，了解现场形、地貌、水位、地质、地下埋设物，邻近建筑以及水电供应、运输道路情况。2、施工作业安排2.1、技术准备工作：施工前，组织项目管理人员进行现场勘察，了解场地环境，以便制
5、订专项施工方案。2.2、人员、机械落实：进场前准备好施工专用机械，组织劳动力有序进场。3、三通一平及临设水：甲方提供水源接引点，将水引至施工地点。电：甲方提供电源接引点，电源搭设夜间施工的照明、洗车及抽水用电。路线：运土路线为项目西侧马路走土，不淮随意更改路线，出土口为现场西侧中部地下室车辆出入口。4、施工现场布置根据本工程地处位置，施工过程中需考虑如下的几点进行施工布置：4.1、施工布置首先要满足本工程的施工要求，且各工序间尽量少相互影响，同时又要保证它们之间紧密结合，保证整个工程施工的连续性和施工功效。4.2、施工现场的临时设施需布置在现场附近的空地处，施工过程中，既要注意施工形象，同时施
6、工时要注意不影响周围车辆、行人的正常通行。4.3、施工现场设办公室，施工管理人员跟班作业。4.4、夜间施工要有足够的照明设施和安全管理措施及防噪声污染措施。第四章 施工技术方案1、施工范围内全部开挖，卸土地点为甲方指定地点。走土路线为项目南侧道路走土，不准随意更改路线，出土口为现场南侧预留的坡道。2、机械挖填土方应具备的条件2.1现场内外应能满足施工机械进、退和正常作业的要求。 2.2施工区域已具备机械多班作业条件。 2.3施工前应根据核对无误的控制桩和水准点，完成测量放线工作，布设好现场方格网桩；并根据计算出的开挖的土方量，制定土方平衡，调配计划，编制施工方案。 2.4施工前应修好机械和确定
7、运土车辆的通行道路。2.5施工区域的排水系统，原则上应充分利用自然地形设置，一般可在上坡地段设置横向截水沟和挡水堤。 2.6施工前应分阶段修建好各项临时设施，施工所需的材料配件等应按供应计划陆续进场。 2.7施工前应组织全体操作人员接受技术交底。交底时，应重点交清以下各项内容： 2.7.1施工平面布置图，包括挖填分区界线、挖填标高（深度、高度）、工程量、土方平衡调配计划、施工方法、机械行驶路线、作业程序及现场清理情况等。 2.7.2质量标准。根据设计要求和土壤试验结果，确定填方应达到的密实度要求、测定方法和保证达到质量要求应采取的相应的技术措施。 2.7.3安全技术措施。包括各类机械安全技术操
8、作规程，雨期及夜间施工安全技术措施。 2.7.4工种、单位之间协作配合和交叉作业的部位、处理方法和注意事项。 2.7.5在现场交清实地设置的各种测量标志，如控制点、水准点及桩号等。 2.7.6施工计划、劳动定额、机械台班、材料消耗、进度控制等管理方法的各项要求。 3、土方开挖及运输方法3.1施工设想3.1.1本工程开挖深度为-5.957.65米，先开挖至-5.5米，施工完成CFG桩后，再开挖至基底标高-5.95 M，（机械结合人工）。挖出土方运至招标方指定的卸土点。3.1.2本工程采用1台挖掘机配备5辆运土自卸车进行土方的机械开挖。3.1.3基坑土层属红黏土，硬塑，干强度高，土体自稳能力强，土
9、方开挖采用1：0.35的放坡系数，采用大开挖。3.1.4土方开挖顺序由北向南，由东向西，昼夜连续施工。3.2具体施工3.2.1施工测量3.2.1.1确认和检测定位依据：根据设计给定的定位依据和定位条件进行建筑物的定位放线，是确定建筑物平面位置和开挖基础的关键环节，施测中必须保证精度，杜绝错误。放线定位，应会同建设单位、监理单位和规划部门到现场共同确定。3.2.1.2主轴线的测设:主轴线是建筑物细部放样的依据，施工前，应在建筑场地测设主轴线。根据现场实际条件，测设完成后，应请规划部门验线。3.2.1.3基础放线：根据场地上各建筑主轴线控制点或其它控制点，测定需开挖部位的轴线，其误差不得超过轴线长
10、度的1/2000。3.2.1.4龙门板的设置：施工开槽时，轴线桩要被挖除，一般在基槽外一定距离外钉设龙门板，钉设龙门板的步骤和要求如下：（1）在建筑物四角与内纵、横墙两端基槽开挖边线以外1.52米处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。（2）根据建筑场地水准点，在每个龙门桩上测设0.000标高线。（3）沿龙门桩上测设的高程线钉设龙门板，这样龙门板顶面的标高就在同一水平面上了。龙门板标高测定允许偏差为5mm。（4）根据轴线桩，用经纬仪将梁的轴线投到龙门板顶面上，并钉小钉标明，称为轴线钉，投点允许偏差为5mm。（5）用钢尺沿龙门板顶面检查轴线钉的间距，其相对误差不应超过1/200
11、0。经验核合格后，拉线撒出基坑上口开挖灰线。3.2.1.5高程控制：根据建设单位提供的水准点，用S3水准仪正确地引测到施工场地内，用红色油漆标注在塔吊塔身上。建筑物的主轴线等控制点标志，应设置牢固、稳定，不下沉、不变位，并用混凝土包护。3.2.2土方开挖3.2.2.1土方开挖采用反铲挖掘机配合人工进行挖方作业，机械挖土需距基坑底预留300mm，该部分浮土由人工挖除，基坑应对称、分步、均匀开挖。基坑四周2M范围内严禁堆载，2M以外堆土、工程材料堆放高度不能超过1.5M。翻斗自卸汽车负责外运到指定场地。如挖土遇到地下构筑物或管线或发现异常土质时，应建设、监理及有关人员，根据具体情况制定可行处理方案
12、。3.2.2.2基坑开挖后施工单位视现场实际情况对坡面，坡脚采取防护措施。3.2.2.3开挖注意事项（1） 本基坑施工机械可采用反铲挖土机加自卸汽车，施工便道按照施工方便、翻土量最少及汽车爬坡最小的角度考虑，施工便道坡度控制在10%左右，坡道宽度为5米。（2）为了平衡基坑土压力，减少基坑由于开挖暴露时间过长而导致基坑变形的发生，确保基坑支护体系的安全稳定性，所以开挖后及时组织进行地基验槽，验收通过后尽快进行基础的施工。 （3）为了保证基坑实施的顺利进行及相邻建筑物的安全，在基坑开挖的过程中必须进行现场监测，必要时采取相应的措施。（4）基坑开挖时，应严格控制挖土标高，特别在挖至基底设计标高前，应
13、在基础垫层底面标高上留300厚土层，改用人工开挖清槽。在基坑开挖接近基底处时，测量人员必须密切配合，采取跟踪测量的办法，做到严格控制标高，杜绝超挖的现象。（5）在机械挖不到部位，应用人工配合进行挖掘，然后将土运到挖土机作业半径之内即可。（6）为防止地表水和雨水进入，浸泡基槽，开挖过程中基槽上边缘筑内高外低土堤，内外高差200mm，在土方开挖完成后及时砌筑截水沟。3.2.2.4施工机械进场必须经过验收，司机持证上岗。3.2.2.5挖土要自上而下，逐层进行，严禁先挖坡脚的危险作业。4、临边防护4.1基槽四周必须设置牢固的防护栏杆，并挂设密目网，夜间必须在四角处设置红色标志灯。4.2栏杆的固定方法可
14、采用钢管搭设三角架，立杆距基坑的距离为1.5m，栏高1.2m，设两道水平栏杆并刷黑黄相间的警示色。5、 坑边附载 弃土及时运出不得堆放于坑边，施工机械作业时，与坑边保持2m以上距离，以保证边坡稳定。第五章 保证工程质量的主要措施1、组织保证措施1.1机械配备和人员组织按工期、工程量配备足够数量的施工机械（包括备用机械）以及与之相适应的测量、检测设备。同时组织较高素质和有工程实践经验的各级管理人员和施工工人。1.2编制施工作业指导书编制目的：为作业组提供作业流程。编制主要依据：施工组织设计；设计文件、规范，标准。编制的主要内容：工程概况；作业负责人操作、验证人员职责；人员执业资格；施工机械、设备的配备；技术交底、工序要求，检验标准等。1.3技术交底每项工程开工前，必须由主管工程师向全体施工人员进行技术交底，讲清该工程的设计要求、技术标准、施工方法和注意事项等。每个工序开工前由施工队主管工程师向施工班组进行技术交底，使全体职工在彻底明了施工对象的情况下进行施工。 1.4施工技术质量管理措施 1.4.1施
