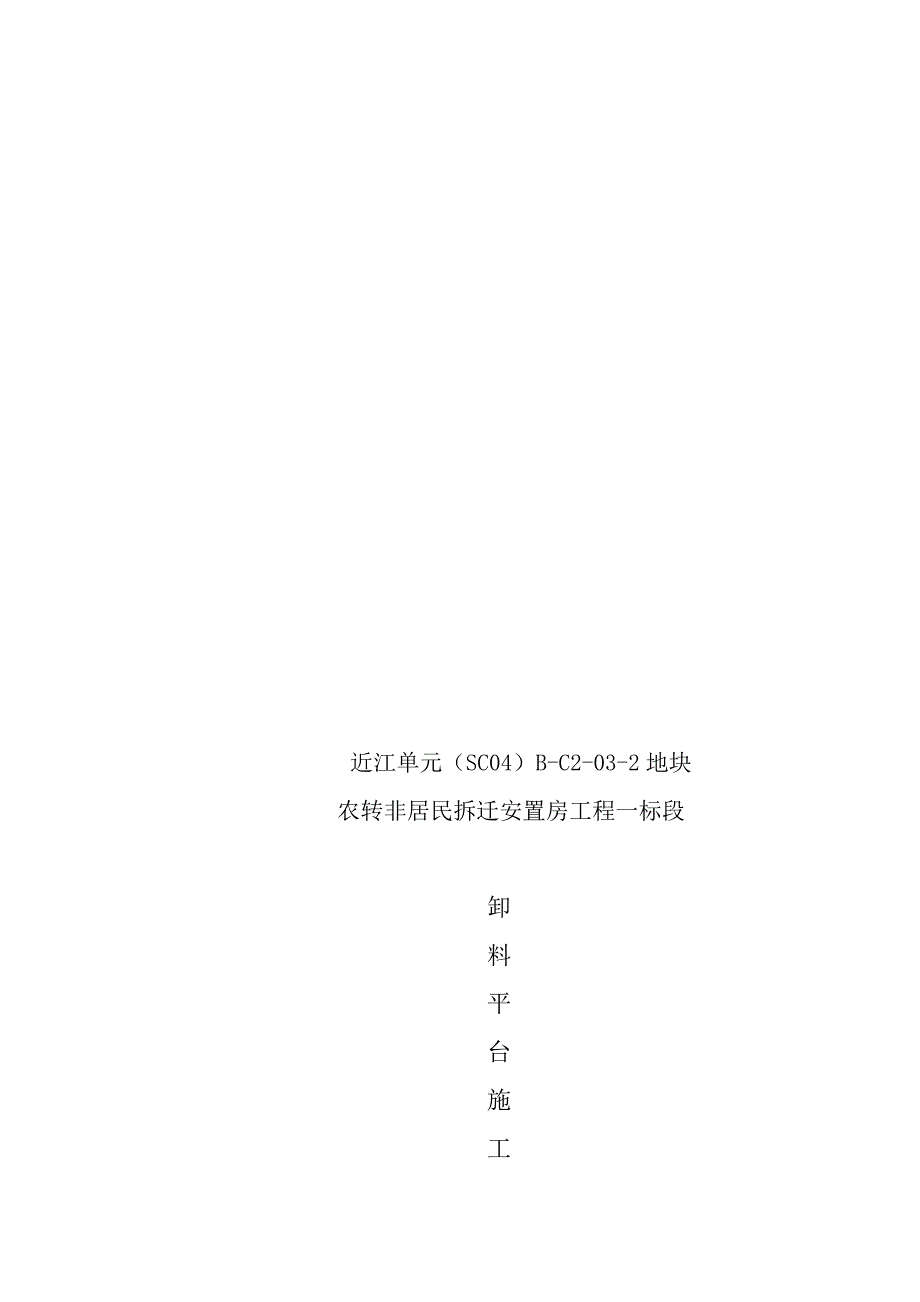

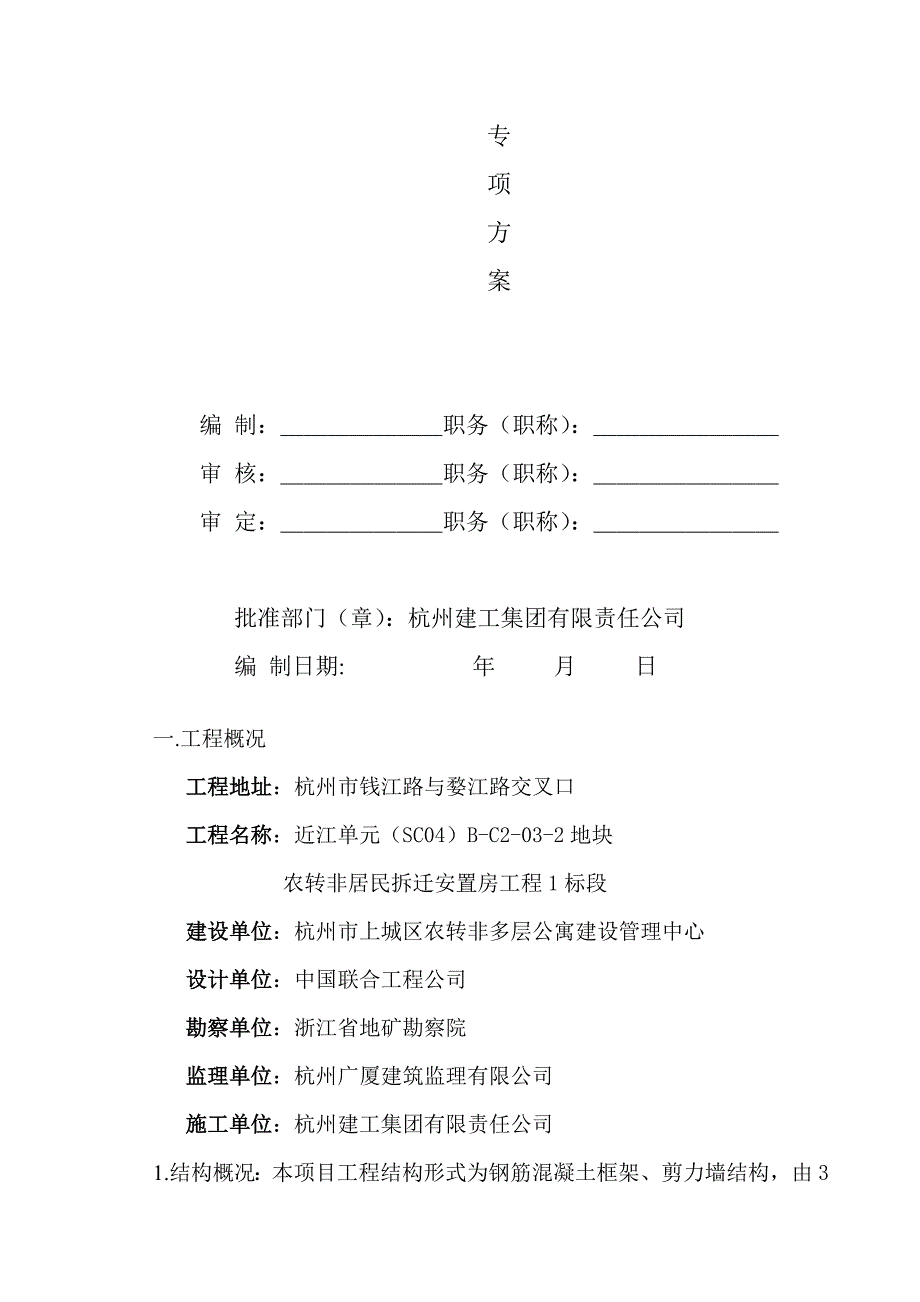

1、近江单元（SC04）B-C2-03-2地块 农转非居民拆迁安置房工程一标段卸料平台施工专项方案编 制：职务（职称）：审 核：职务（职称）：审 定：职务（职称）：批准部门（章）：杭州建工集团有限责任公司编 制日期: 年 月 日一.工程概况工程地址：杭州市钱江路与婺江路交叉口工程名称：近江单元（SC04）B-C2-03-2地块 农转非居民拆迁安置房工程1标段建设单位：杭州市上城区农转非多层公寓建设管理中心设计单位：中国联合工程公司勘察单位：浙江省地矿勘察院监理单位：杭州广厦建筑监理有限公司施工单位：杭州建工集团有限责任公司1.结构概况：本项目工程结构形式为钢筋混凝土框架、剪力墙结构，由3栋28层主
2、楼和2层地下室以及配套用房（地上3层）组成，建筑物主楼高度84.99米，配套用房高度11.40米（结构板面），总建筑面积86738m2,工程总用地面积30246m2。建筑结构安全等级为2级，设计使用年限为50年。抗震设防类别为乙类，设防烈度为6度。建筑耐火等级为1级，地下室防水等级为2级，屋面防水等级为2级。本工程0.000相当于国家基准高程7.300米。2.计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2003)、建筑施工高处作业安全技术规范（JGJ 8091）。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算，悬挂式卸料平台的计算参
3、照连续梁的计算进行。3.悬挑式卸料钢平台概况：悬挑式钢平台以槽钢作次梁与主梁，上铺冲压钢板，并与槽钢焊接固定牢，周边做1.2米高护栏，荷载设计值与强度设计值取值按照现行建筑施工规范大全，钢丝绳的取用按现行结构安装工程施工操作规程YSJ404-89的规定执行。二. 卸料平台的构造和制作加工说明1、受力体系:荷载平台板次梁主梁钢丝绳建筑物2、结构连接:平台采用焊接连接，钢丝绳采用索具螺旋扣拉紧。3、结构用材:1）、型钢用材主梁型钢采用 16#槽钢，次梁型钢采用14a 槽钢。2）、焊接用材采用E43系列的焊条。3）、其他配套用材（637+1）直径26mm钢丝绳（公称抗拉强度1400N/mm2）、4.
4、1号索具卸扣、索具螺旋扣、Y-26钢丝绳轧头，26mm钢丝绳用普通套环、483.5钢管。20（HRB235）钢筋，10mm厚钢板,3mm厚冲压钢板。（一）、卸料平台的构造要求2、卸料平台采用悬挑式钢板结构固定式平台。尺寸为宽2.0米长6.15米。卸料平台骨架由主梁16槽钢（长6.15米）和次梁14a槽钢焊接而成。卸料平台上满铺3mm冲压钢板，与主梁次梁槽钢连结牢固并焊接。次梁间距0.66m（共6根14a槽钢），施工操作面2m3.3m,容许承载力施工活荷载1.50kN/m2，卸料平台最大堆放材料荷载10.00kN（1吨）。3、平台侧面正面均设置1.2m高防护栏杆，护栏立杆间距1.1米，栏杆采用4
5、8钢管和脚手板挡板栏杆，出料口正面设1m宽空档。4、平台的斜拉钢丝绳采用4根（6*37+1）26钢丝绳，上部与上层梁柱板预埋20的钢筋吊环固定，3只Y-26钢丝绳轧头卡牢，下部与焊在钢平台上的吊环拉结，每边3只Y-26钢丝绳轧头卡牢。5、平台上料口设两根16型槽钢伸入楼面1650，然后与埋在楼板上预埋的锚环（20）进行拉结固定。6、楼面处设平台卡位钢筋（20）进行定位，平台进料口处需搭设斜坡通道以便于上料。（二）、卸料平台的加工1、平台应在平地上焊接，焊前应将场地平整压实，准备好各种材料和施工器具。2、按设计尺寸将平台主梁18槽钢铺放平整，依次将次梁14a槽钢铺平焊牢，卸料平台长向中间也用14
6、a型槽钢铺平焊牢，焊缝高度大于8mm。3、在主次梁上平铺钢板连接，与此焊接牢固。4、焊接钢管护栏和水平杆，护栏立杆1.1米一道。立杆与槽钢、立杆与横杆应焊接牢固。5、将平台的6个吊钩（10mm厚钢板）依次焊接牢固，焊缝宽度12mm，厚度8mm，长度不小于150mm。7、平台焊接加工完毕后，按设计要求进行验收，焊缝、构造等均符合设计要求后，方可起吊（采用塔吊进行平台吊运）。8、卸料平台首次使用前，必须进行荷载试验，荷载按其承受的最大使用荷载分三次均匀加荷每次4小时，重点检查架体变形下沉，焊缝开脱，拉索承载力，砼墙体有无破坏，试验合格方可正式投入使用。单个卸料平台主要用料及规格详附图1。 三、参数
7、信息:1.平台受力设计及荷载参数脚手板类别：冲压钢脚手板，脚手板自重：0.48kN/m2；栏杆挡板类别：薄钢板焊接封闭栏杆，栏杆自重：0.14kN/m；施工人员等活荷载:1.50kN/m2;最大堆放材料荷载:10.00kN（1吨）。平台尺寸(施工操作面)为3.3m（长）2m（宽）。次梁选用槽钢14a制作，焊接在主梁凹槽内，其间距为0.66m。14a槽钢截面特性：重量0.14kN/m，Wx=80.5cm3，h=140mm，b=58mm, t=9.5mm。 2.次梁设计计算2.1荷载计算(1)面板自重标准值：标准值为0.48kN/m2； Q1 = 0.480.66=0.317kN/m(2)槽钢自重
8、荷载 Q2=0.14kN/m(3)施工活荷载为1.50kN/m2；Q3 = 1.500.66=0.99kN/m荷载组合： q = 1.2(Q1+ Q2)+ 1.4Q3= 1.2(0.317+0.14)+1.40.99 = 1.934kN/mP = 1.410.00=14.00kN2.2、内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下 最大弯矩M的计算公式为经计算得到，最大弯矩计算值 M =1.934 22/8+14.002/4=7.967kNm2.3、抗弯强度计算 f 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值， f = 205N
9、/mm2；经过计算得到强度=7.967106/(1.0580500.00)=94.26N/mm2；次梁槽钢的抗弯强度计算 f ，满足要求!2.4、整体稳定性计算主次梁焊接成整体此部分可以不计算 f 其中b 均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到b=5709.558.0235/(2000.0140.0235.0)=1.122由于b大于0.6，按照钢结构设计规范(GB50017-2003)附录B其值用b查表得到其值为0.710经过计算得到强度=7.976106/(0.71080500.00)=139.39N/mm2；次梁槽钢的稳定性计算 f ，满足要求!3.主梁的计算卸料平台的
10、内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。主梁选择16号槽钢U口水平槽钢，其截面特性为：面积A=25.162cm2，惯性距Ix=935cm4，转动惯量Wx=117cm3，回转半径ix=6.10cm。 截面尺寸 b=65.0mm，h=160.0mm，t=10.0mm 3.1.荷载计算(1)栏杆自重标准值：标准值为0.23kN/m Q1 = 0.23kN/m(2)槽钢自重荷载 Q2=19.752kg/m=0.194kN/m经计算得到，静荷载计算值 q = 1.2(Q1+ Q2) = 1.2(0.23+0.194) = 0.509kN/m经计算得到，各次梁集中荷载取次梁支座力，分别
11、为P1=1.2(0.48+1.50)0.33+0.142.0/2=0.924kNP2=1.2(0.48+1.50)0.66+0.142.0/2=1.736kNP3=1.2(0.48+1.50)0.66+0.142.0/2=1.736kNP4=1.2(0.48+1.50)0.66+0.142.0/2+14.00/2=8.736kNP5=1.2(0.48+1.50)0.66+0.142.50/2=1.736kNP6=1.2(0.48+1.50)0.60+0.142.50/2=1.736kN3.2.内力计算悬挑卸料平台主梁计算简图经过连续梁的计算得到：外侧钢丝绳拉结位置支撑力为14.581kN最大弯
12、矩 Mmax=14.03kNm3.3.抗弯强度计算 f 其中x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值， f = 205.00N/mm2；经过计算得到强度：=14.03106/1.05/+15.411000/2516.2=120.33N/mm2主梁的抗弯强度计算强度小于 f ，满足要求!3.4.整体稳定性计算主次梁焊接成整体此部分可以不计算，故略。4.钢丝绳的内力计算钢丝绳夹角越小，受力越大，为安全起见，受力钢丝绳隔层安装，高度按22.8m=5.6m计算，令钢丝绳夹角为。则sin=0.751水平钢梁的轴力RAH和拉钢绳的轴力RUi 按照下面计算其中RUicosi为钢绳的拉力对水
13、平杆产生的轴压力。各支点的支撑力 RCi=RUisini按照以上公式计算得到由左至右各钢绳拉力分别为 RU1=17.52kN5.钢丝绳的强度计算钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为 RU=17.52kN 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：其中Fg 钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； 钢丝绳之间的荷载不均匀系数，对619、637、661钢丝绳分别取0.85、0.82和0.8； K 钢丝绳使用安全系数，取10。 选择拉钢丝绳的破断拉力要大于1017.52/0.820=2
14、13.7kN。 选择公称抗拉强度1400N/2，规格637+1，直径26mm的镀锌钢丝绳，破断拉力F351.0KN213.7kN。6.吊环设计在钢平台主梁16中吊环位置，焊2441008钢板（四周围焊），焊缝高度6mm，钢板上部割40圆孔，利用圆孔作吊环。为防止钢板锐角切割钢丝绳，在圆孔处钢板两面各焊圆环12钢筋，与孔平，详见剖面图节点A。（1）钢板割孔处强度按下式计算：fN=T=17.52kN（见钢丝绳计算）An=（10040）8=480mm217520/48036.5N/ mm2f=215 N/ mm2满足要求（2）焊缝验算焊缝高6mm，有郊厚度为he=0.7hf=0.76=4.2mm，焊缝周长L为（160+1
