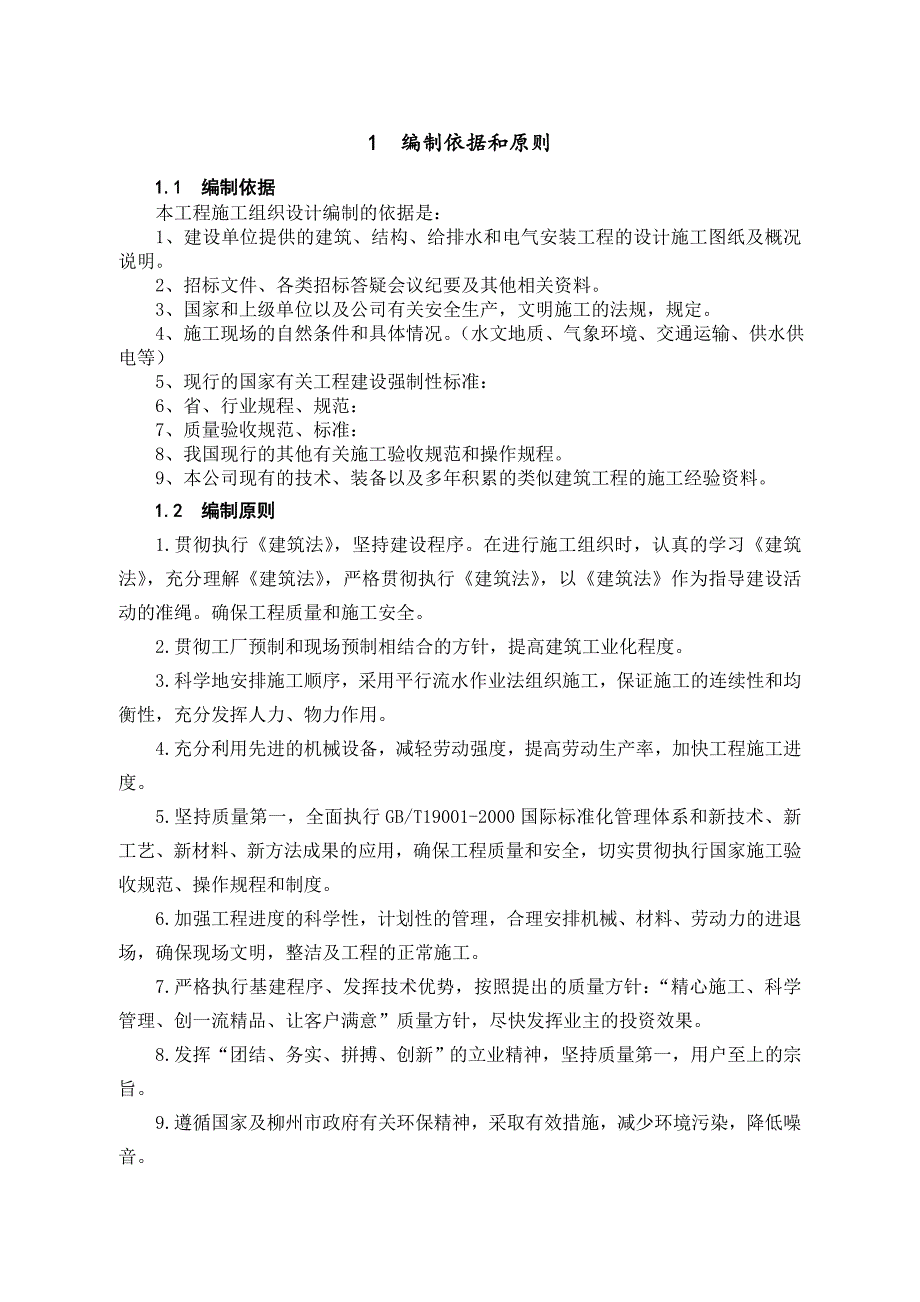

1、1 编制依据和原则1.1 编制依据本工程施工组织设计编制的依据是： 1、建设单位提供的建筑、结构、给排水和电气安装工程的设计施工图纸及概况说明。 2、招标文件、各类招标答疑会议纪要及其他相关资料。 3、国家和上级单位以及公司有关安全生产，文明施工的法规，规定。 4、施工现场的自然条件和具体情况。（水文地质、气象环境、交通运输、供水供电等）5、现行的国家有关工程建设强制性标准：6、省、行业规程、规范： 7、质量验收规范、标准：8、我国现行的其他有关施工验收规范和操作规程。9、本公司现有的技术、装备以及多年积累的类似建筑工程的施工经验资料。1.2 编制原则1.贯彻执行建筑法，坚持建设程序。在进行施
2、工组织时，认真的学习建筑法，充分理解建筑法，严格贯彻执行建筑法，以建筑法作为指导建设活动的准绳。确保工程质量和施工安全。2.贯彻工厂预制和现场预制相结合的方针，提高建筑工业化程度。3.科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。4.充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。5.坚持质量第一，全面执行GB/T19001-2000国际标准化管理体系和新技术、新工艺、新材料、新方法成果的应用，确保工程质量和安全，切实贯彻执行国家施工验收规范、操作规程和制度。6.加强工程进度的科学性，计划性的管理，合理安排机械、材料、

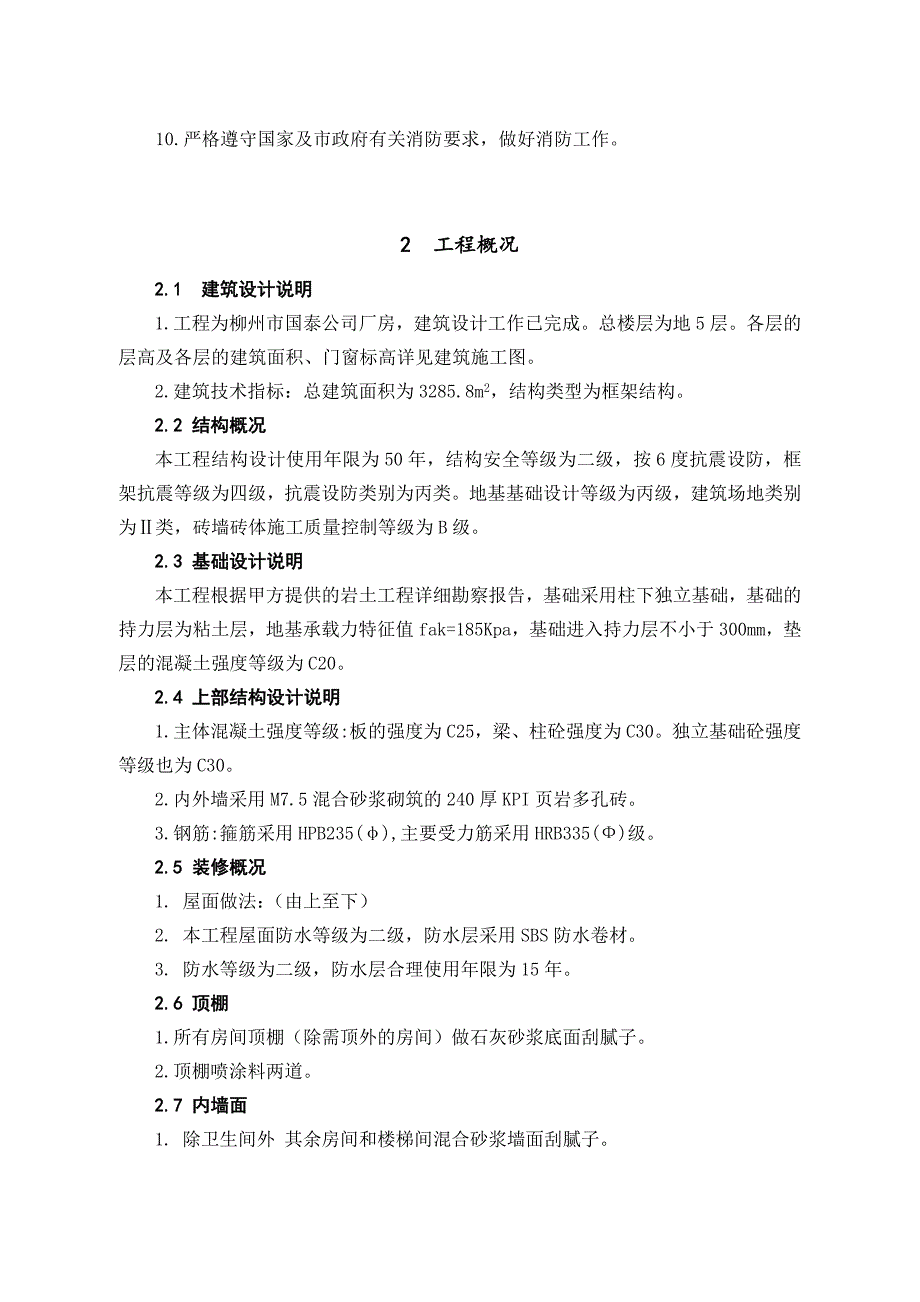

3、劳动力的进退场，确保现场文明，整洁及工程的正常施工。7.严格执行基建程序、发挥技术优势，按照提出的质量方针：“精心施工、科学管理、创一流精品、让客户满意”质量方针，尽快发挥业主的投资效果。8.发挥“团结、务实、拼搏、创新”的立业精神，坚持质量第一，用户至上的宗旨。9.遵循国家及柳州市政府有关环保精神，采取有效措施，减少环境污染，降低噪音。10.严格遵守国家及市政府有关消防要求，做好消防工作。2 工程概况2.1 建筑设计说明1.工程为柳州市国泰公司厂房，建筑设计工作已完成。总楼层为地5层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。2.建筑技术指标：总建筑面积为3285.8m2，结构类型
4、为框架结构。2.2 结构概况本工程结构设计使用年限为50年，结构安全等级为二级，按6度抗震设防，框架抗震等级为四级，抗震设防类别为丙类。地基基础设计等级为丙级，建筑场地类别为类，砖墙砖体施工质量控制等级为B级。2.3 基础设计说明本工程根据甲方提供的岩土工程详细勘察报告，基础采用柱下独立基础，基础的持力层为粘土层，地基承载力特征值fak=185Kpa，基础进入持力层不小于300mm，垫层的混凝土强度等级为C20。2.4 上部结构设计说明1.主体混凝土强度等级:板的强度为C25，梁、柱砼强度为C30。独立基础砼强度等级也为C30。2.内外墙采用M7.5混合砂浆砌筑的240厚KPI页岩多孔砖。3.

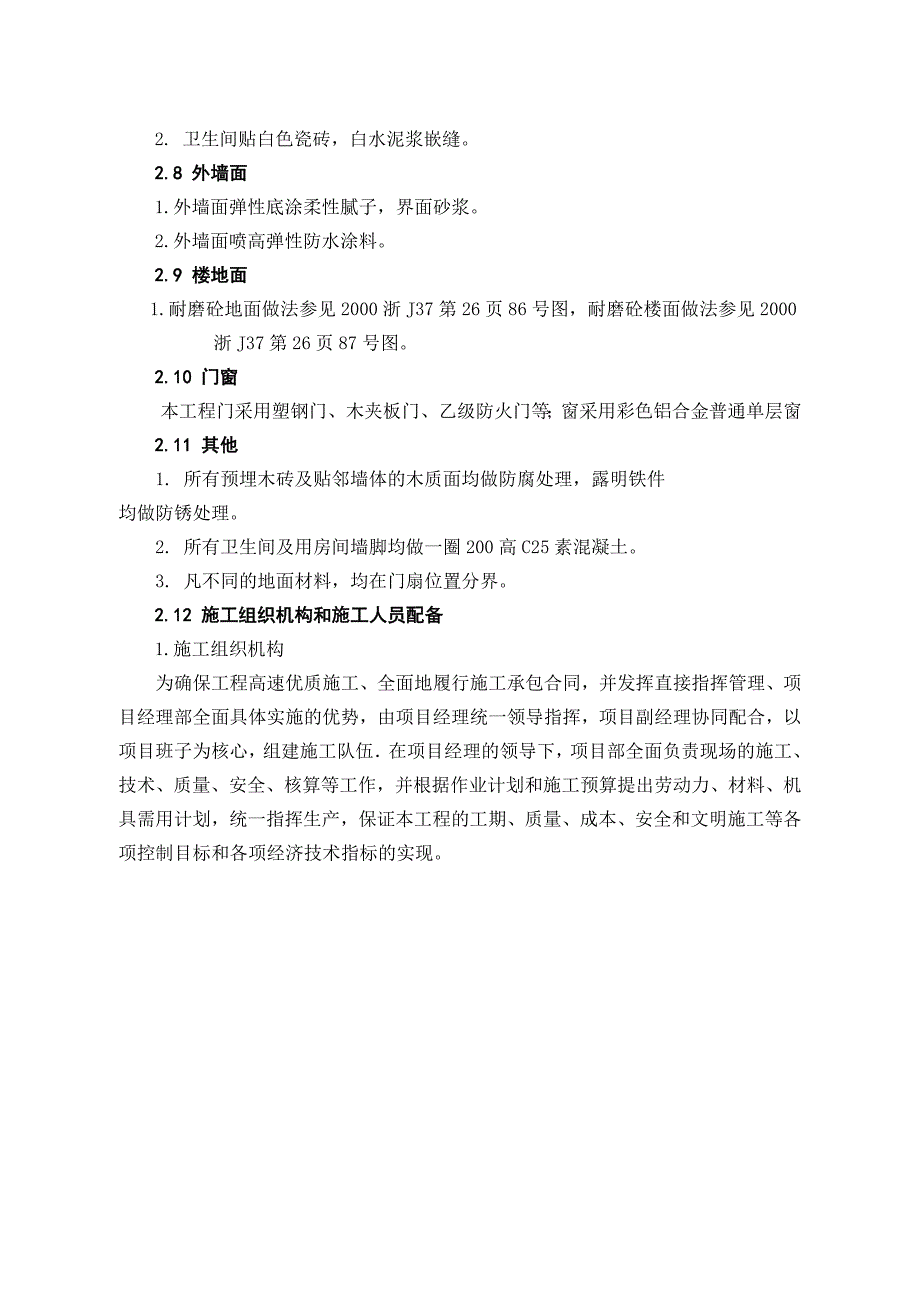

5、钢筋:箍筋采用HPB235(),主要受力筋采用HRB335()级。2.5 装修概况1. 屋面做法：（由上至下）2. 本工程屋面防水等级为二级，防水层采用SBS防水卷材。3. 防水等级为二级，防水层合理使用年限为15年。2.6 顶棚1.所有房间顶棚（除需顶外的房间）做石灰砂浆底面刮腻子。2.顶棚喷涂料两道。2.7 内墙面1. 除卫生间外 其余房间和楼梯间混合砂浆墙面刮腻子。2. 卫生间贴白色瓷砖，白水泥浆嵌缝。2.8 外墙面1.外墙面弹性底涂柔性腻子，界面砂浆。2.外墙面喷高弹性防水涂料。2.9 楼地面1.耐磨砼地面做法参见2000浙J37第26页86号图，耐磨砼楼面做法参见2000浙J37第2
6、6页87号图。2.10 门窗本工程门采用塑钢门、木夹板门、乙级防火门等；窗采用彩色铝合金普通单层窗2.11 其他1. 所有预埋木砖及贴邻墙体的木质面均做防腐处理，露明铁件均做防锈处理。2. 所有卫生间及用房间墙脚均做一圈200高C25素混凝土。3. 凡不同的地面材料，均在门扇位置分界。2.12 施工组织机构和施工人员配备1.施工组织机构为确保工程高速优质施工、全面地履行施工承包合同，并发挥直接指挥管理、项目经理部全面具体实施的优势，由项目经理统一领导指挥，项目副经理协同配合，以项目班子为核心，组建施工队伍在项目经理的领导下，项目部全面负责现场的施工、技术、质量、安全、核算等工作，并根据作业计划
7、和施工预算提出劳动力、材料、机具需用计划，统一指挥生产，保证本工程的工期、质量、成本、安全和文明施工等各项控制目标和各项经济技术指标的实现。2 施工人员配备本工程项目配备项目经理、施工员、测量员、质检员、安全员、预算员等管理人员。2.1 项目经理：全面负责项目部的工作，主要分管工程的质量、进度、安全生产、成本控制、现场的组织管理等工作。2.2 技术负责人：主要负责工程的技术、生产调度、现场文明施工，重要的关键性部位的处理和技术交底等工作。2.3 施工员：主要负责工程的测量、定位、放线、施工过程中的轴线、标高，尺寸的控制，对班、组进行施工安全技术交底，进度报表的编写，工程质量的检查，计量器具的调
8、试等工作。2.4 质检员：主要负责工程质量的检查工作。包括分部分项工程质量的检查评定，上下道工序交接检验，隐蔽工程的检查验收等。2.5 安全员：主要负责工程的安全管理工作。包括对班组的经常性安全教育，对施工现场的安全检查、督促、落实安全防护措施的搭设，填写安全资料等。2.6 资料员：主要负责工程的施工技术档案的编写。贯标监理资料的填写，材料的取样、送检、试块制作保养等工作。2.7 材料员：主要负责材料的询价、采购、运输、管理以及机械设备，施工机具的管理工作。2.8 预算员：主要负责工程施工预算的编制，确定工程进度款额及计划，工程结算等工作。3工程量计算3.1 基础工程3.1.1 基本概况：本工
9、程为柱下独立基础。基础埋深为1.7m，垫层100mm,场地土为二类土。基础工程可分为挖土方、混凝土垫层、混凝土独立基础及人工回填土四个分项工程。计算内容：土方工程量、混凝土垫层工程量、混凝土独立基础工程量、室外地面以下的砌体工程量、室外地面以下的柱混凝土工程量及回填土工程量。3.1.2工程量计算3.1.2.1平整场地工程量计算平整场地工程量按建筑物外墙外边线每边各加2m，以平方米计算。平整场地工程量=（15.24+4）（42.59+4）=896.39 m23.1.2.2土方开挖工程量计算场地土为二类土，地下水位于自然地面-15m，采用机械开挖地坑因基础埋深1.6m, 垫层100mm,总深度为1
10、.7m，故基坑开挖采用放坡系数为1：0.33；由于横向基础外伸出轴线1.5m，纵向基础外伸出轴线1.05m，综上原因所以挖土方时按建筑物外墙外边线每边各加2m，混凝土基础支模板时，每边各增加工作面宽度C=300mm。因而有 a=42.59+4=46.59m, b=15.24+4=19.24m 。单个基础的土方开挖工程量为：基础的型号基础的数量abckHV总VJ-14.003.202.200.300.331.7014.8459.34J-222.003.202.200.300.331.7014.84326.38J-32.004.302.900.300.331.7022.3644.71J-41.00
11、4.703.200.300.331.7025.7425.74J-51.004.903.300.300.331.7027.2227.22J-61.003.202.100.300.331.7014.4014.40J-71.005.603.600.300.331.7032.3732.37J-82.004.902.800.300.331.7024.1948.37J-91.004.102.000.300.331.7016.8116.81累计V：595.34所以总的V=595.3m33.1.2.3混凝土垫层工程量计算基础J-1底板的垫层面积：（3.2+0.2）(2.2+0.2)4=32.64m2基础J-2
12、底板的垫层面积：（3.2+0.2）(2.2+0.2)22=179.52m2基础J-3底板的垫层面积：（4.3+0.2）(2.9+0.2)2=27.90m2基础J-4底板的垫层面积：（4.7+0.2）(3.2+0.2)1=16.66m2基础J-5底板的垫层面积：（4.9+0.2）(3.3+0.2)1=17.85m2基础J-6底板的垫层面积：（3.2+0.2）(2.1+0.2)1= 7.82m2基础J-7底板的垫层面积：（5.6+0.2）(3.6+0.2)1=22.04m2基础J-8底板的垫层面积：（4.9+0.2）(2.8+0.2)2=30.60m2基础J-9底板的垫层面积：（4.1+0.2）(
13、2.0+0.2)1=9.46m2混凝土垫层的总工程量：V=0.1(32.64+179.52+27.90+16.66+17.85+7.82+22.04+30.60+9.46）=34.45m33.1.2.4地坪混凝土垫层工程量计算地面垫层按室内主墙间净空面积乘以设计厚度，以立方米计算。应扣除凸出地面的构筑物、设备基础、室内管道、地沟等所占体积，不扣除柱、垛、间壁墙、附墙烟囱及面积在0.3以内孔洞所占体积。42.3515.0=635.25m23.1.2.5柱下独立基础混凝土工程量计算基础为阶型基础，其计算公式为：V=ABH注：V：体积；A：宽度 B：长度；H：高。计算的结果如下表所示：型号数量一阶b
14、二阶b三阶b一阶a二阶a三阶a一阶h二阶h三阶h混凝土量VJ-14.002.201.200.003.201.800.000.300.300.0011.04J-222.002.201.200.003.201.800.000.300.300.0060.72J-32.002.901.650.004.302.350.000.400.400.0013.08J-41.003.201.900.004.702.600.000.400.450.008.24J-51.003.302.401.504.903.402.000.300.300.308.20J-61.002.101.200.003.201.800.000.300.300.002.66J-71.003.601.950.005.604.100.000.300.350.008.85J-82.002.801.550.004.903.700.000.300.300.00
