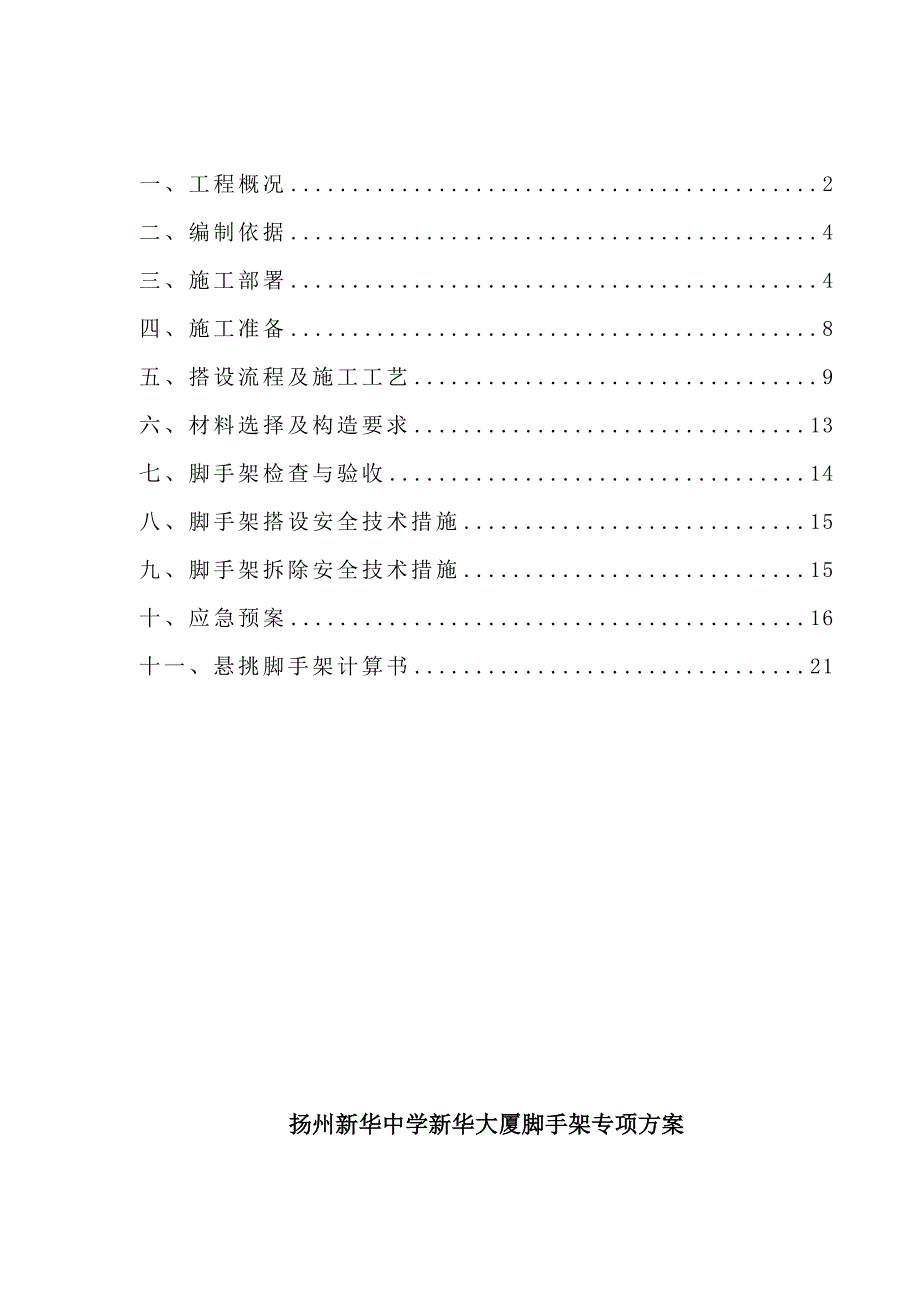

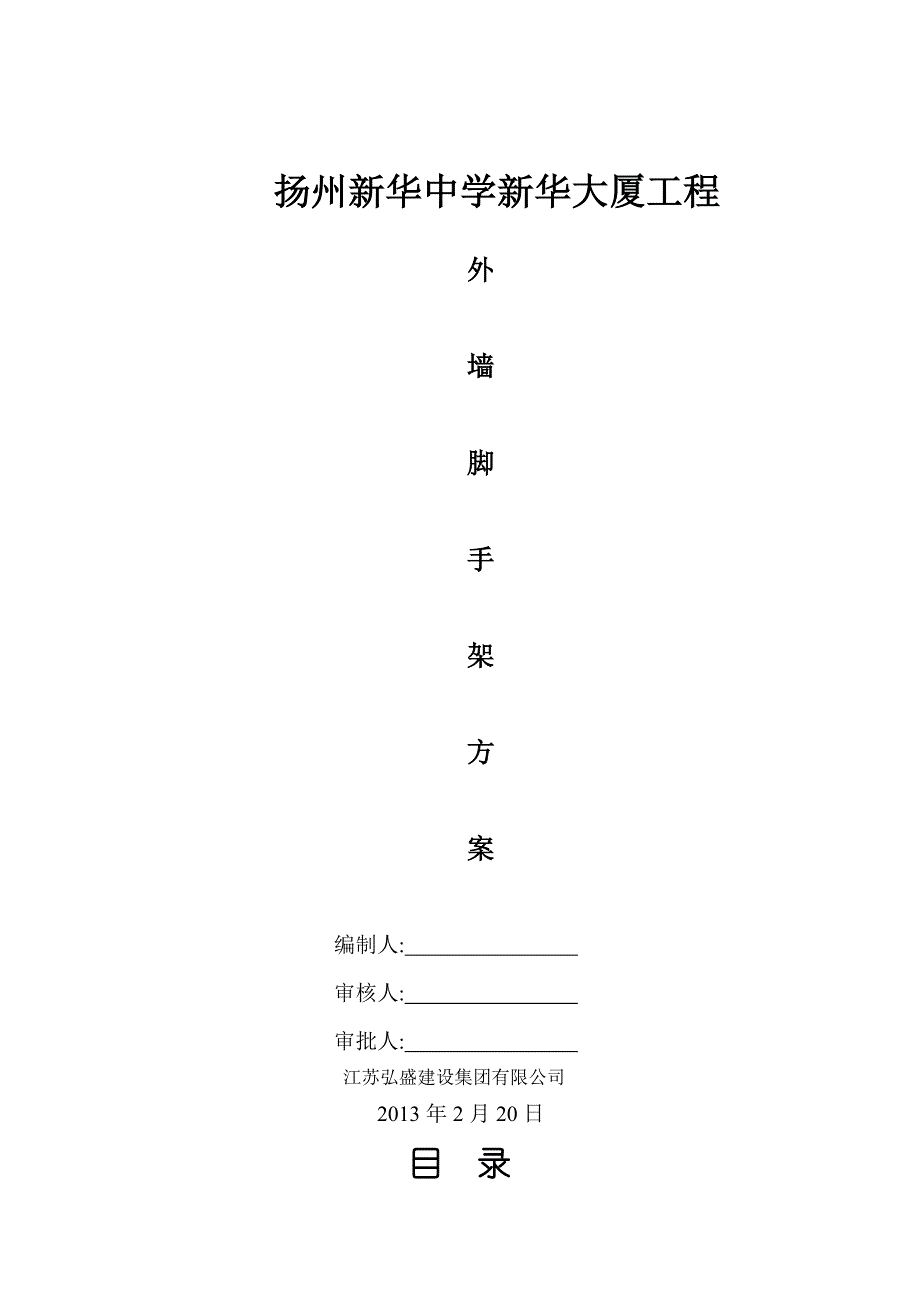

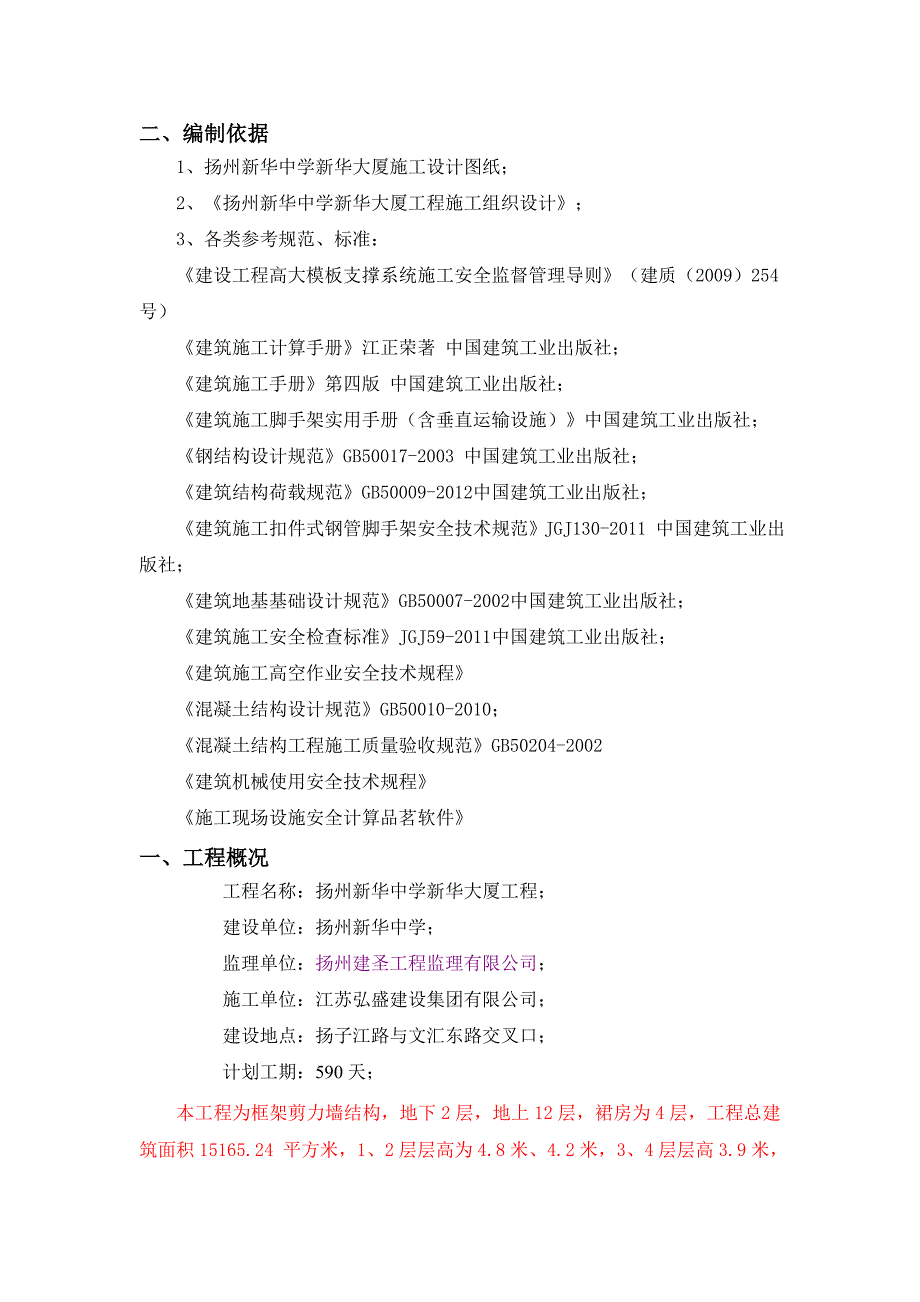

1、扬州新华中学新华大厦工程 外 墙 脚 手 架 方 案编制人: 审核人: 审批人: 江苏弘盛建设集团有限公司2013年2月20日目 录一、工程概况2二、编制依据4三、施工部署4四、施工准备8五、搭设流程及施工工艺9六、材料选择及构造要求13七、脚手架检查与验收14八、脚手架搭设安全技术措施15九、脚手架拆除安全技术措施15十、应急预案16十一、悬挑脚手架计算书21扬州新华中学新华大厦脚手架专项方案二、编制依据1、扬州新华中学新华大厦施工设计图纸；2、扬州新华中学新华大厦工程施工组织设计；3、各类参考规范、标准：建设工程高大模板支撑系统施工安全监督管理导则（建质（2009）254号）建筑施工计算手
2、册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；钢结构设计规范GB50017-2003 中国建筑工业出版社；建筑结构荷载规范GB50009-2012中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑工业出版社；建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；建筑施工高空作业安全技术规程混凝土结构设计规范GB50010-2010；混凝土结构工程施工质量验收规范GB50204-2002建筑机械使用安全技
3、术规程施工现场设施安全计算品茗软件一、工程概况工程名称：扬州新华中学新华大厦工程；建设单位：扬州新华中学； 监理单位：扬州建圣工程监理有限公司；施工单位：江苏弘盛建设集团有限公司； 建设地点：扬子江路与文汇东路交叉口； 计划工期：590天；本工程为框架剪力墙结构，地下2层，地上12层，裙房为4层，工程总建筑面积15165.24 平方米，1、2层层高为4.8米、4.2米，3、4层层高3.9米，5-11层层高3.6米，顶层层高4.8米，建筑总高度：50.7米。三、施工部署31. 施工部位及工期安排（详见施工组织设计中的施工进度计划）32. 管理人员组织架构技技工施工组质量安全组作业处负责人架子工工
4、长质检员技术员测量员材料员各班组技术组33 .工人分工及数量根据施工进度计划及施工流水段划分进行劳动力安排。主要劳动力分工及数量如下： 序号 工种 人数 1 架子工 32（按照施工计划调配） 2 电气焊工 2 3 电工 1 4 辅工 534 .脚手架的设计34 .1.本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，充分考虑了以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，
5、便于检查验收；5、脚手架的搭设，还必须符合JCJ59-2011检查标准要求，要符合安全文明工地的有关标准。34 .2.结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑决定采用普通型钢悬挑与落地式结合的脚手架方案。脚手架用途为结构脚手架。具体采用以下设计方案：8层以下采用落地式和悬挑式脚手架，8层以上采用悬挑式脚手架。西立面、南立面、东立面8层以下采用落地式脚手架，架高分别是18.2米，14.7米，27.6米，西立面脚手架落在地基上，南立面、东立面落在4层楼面上（板厚120 mm）和1层楼面上（板厚160 mm）；北立面在3层开始分两次悬挑，第一次悬挑：3-8层（标高9.00米-27.
6、6米），架高18.6米；第二次悬挑：8-12层（标高27.6米-50.7+1.8米），架高24.9米（考虑到悬挑较长，荷载较大，在楼梯和四立杆部位在11层设置一道卸荷钢丝绳）。脚手架采用483.0 钢管搭设，立杆纵距为1500mm，排距为1050mm，大横杆步距为1800mm，内立杆距离建筑物500mm，连墙件采用刚性连墙件，逐层两跨布置。悬挑型钢梁选用18#工字钢。大样一部位，每根钢梁均采用1根6*19公称抗拉强度为1770MPa直径为16 mm的钢丝绳斜拉，钢丝绳不参与力学计算。大样二部位，每根钢梁均采用1根6*19公称抗拉强度为1770MPa直径为16 mm的钢丝绳斜拉，钢丝绳斜拉参与力
7、学计算.大样三部位，每根钢梁均采用2根6*19公称抗拉强度为1770MPa直径为16 mm的钢丝绳斜拉，钢丝绳斜拉参与力学计算。局部四立杆部位采用2根16 mm的钢丝绳斜拉，但不共点。四、施工准备41. 技术准备项目技术负责人组织项目部技术、生产管理人员及作业处相关人员熟悉图纸，认真研究和学习施工图纸内容、要求和工程特点，通过会审，对图纸中存在的问题与建设、设计及监理单位协商解决，取得一致意见后，办理图纸会审记录，作为技术科、 质量安全科作业处负责人架子工工长、质检员、技术员、测量员、材料员及各班组施工图纸变更和施工操作的依据。要熟悉建筑外形及各个变化部位的尺寸、标高，确定初步脚手架设计方案。
8、42 .机具准备主要机具及工具见下表：名称 数 量 规 格 功 率 锤子 60 扳手 60 1719 钢丝钳 6墨斗/墨线水准仪 10/2 /NAL224 经伟仪 1 J2-JDE 线锤 12 0.5kg 水平尺 4 0.6m 钢卷尺 4 5m 工程检测尺 2 50m43. 材料准备:431. 钢管及扣件材质要求：（a）钢管扣件应有产品质量合格证、质量检验报告，扣件还必须有生产许可证；（b）钢管表面应平整光滑，不应有裂纹、结疤、分层、硬弯等，扣件使用前进行检查，有裂纹、变形的严禁使用，出现滑丝的螺栓必须更换；（c）钢管扣件使用前要进行防锈处理；（d）钢管使用前应对壁厚进行抽检，抽检比例按30%
9、，对于壁厚减小量超过10%的应予以报废，不合格比例大于30%的应扩大抽检比例；扣件拧紧力矩应为65N.M65N.M，抽检数量符合相关规范要求； 432. 悬挑脚手架用型钢的材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591的规定。433. 用于固定型钢悬挑梁的钢筋锚环或锚固螺栓材质应符合现行国家标准钢筋混凝土用钢 第一部分：热轧光圆钢筋GB1499.1中HPB235钢筋的规定。五、搭设流程及施工工艺（一）、落地式钢管脚手架落地脚手架搭设的工艺流程为：场地平整、夯实、浇筑混凝土基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀
10、撑连墙件铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按构造要求搭设。搭设参数表：搭设参数钢管落地脚手架立杆横向间距或排距lb (m)1.05立杆纵向间距或跨距la(m)1.5立杆步距h(m)1.8脚手架搭设高度H(m)27.6内排架距离墙长度a(m)
11、0.5连墙件设置逐层二跨（计算时按两步二跨），单扣件连接1、地基础落地式脚手架下面垫30mm*5mm的木板，落在楼面上。2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。立杆底部应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆设置大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。外架子按立杆与大横杆交点处设置
12、小横杆，两端固定在立杆，以形成空间结构整体受力。大横杆设置在小横杆之上。脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长采用搭接，搭接长度1m，采用3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离为100mm。（二）、普通型钢悬挑脚手架：悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。搭设参数表：搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)1.05立杆纵向间距或跨距la(m)1.5立杆步
13、距h(m)1.8脚手架计算高度H(m)24.9内排架距离墙长度a(m)0.5连墙件设置逐层二跨（计算时按两步二跨），双扣件连接1、水平悬挑梁悬挑梁采用18号工字钢，遇混凝土框架柱或剪力墙工字钢可预埋。水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁或连梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。采用在挑梁或纵向连粱上焊接长200mm、外径25mm的钢筋，立杆套座其外，并同时在立杆下部设置扫地杆。钢梁与钢丝绳组合受力的钢梁，因在工字钢悬挑端拉钢丝绳，为防止滑移在工字钢端部下部焊接钢筋桩；为抵抗因钢丝绳水平分力导致钢梁向楼内滑移，在与结构交接处的钢梁下部加焊100*8角钢止推。2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间
