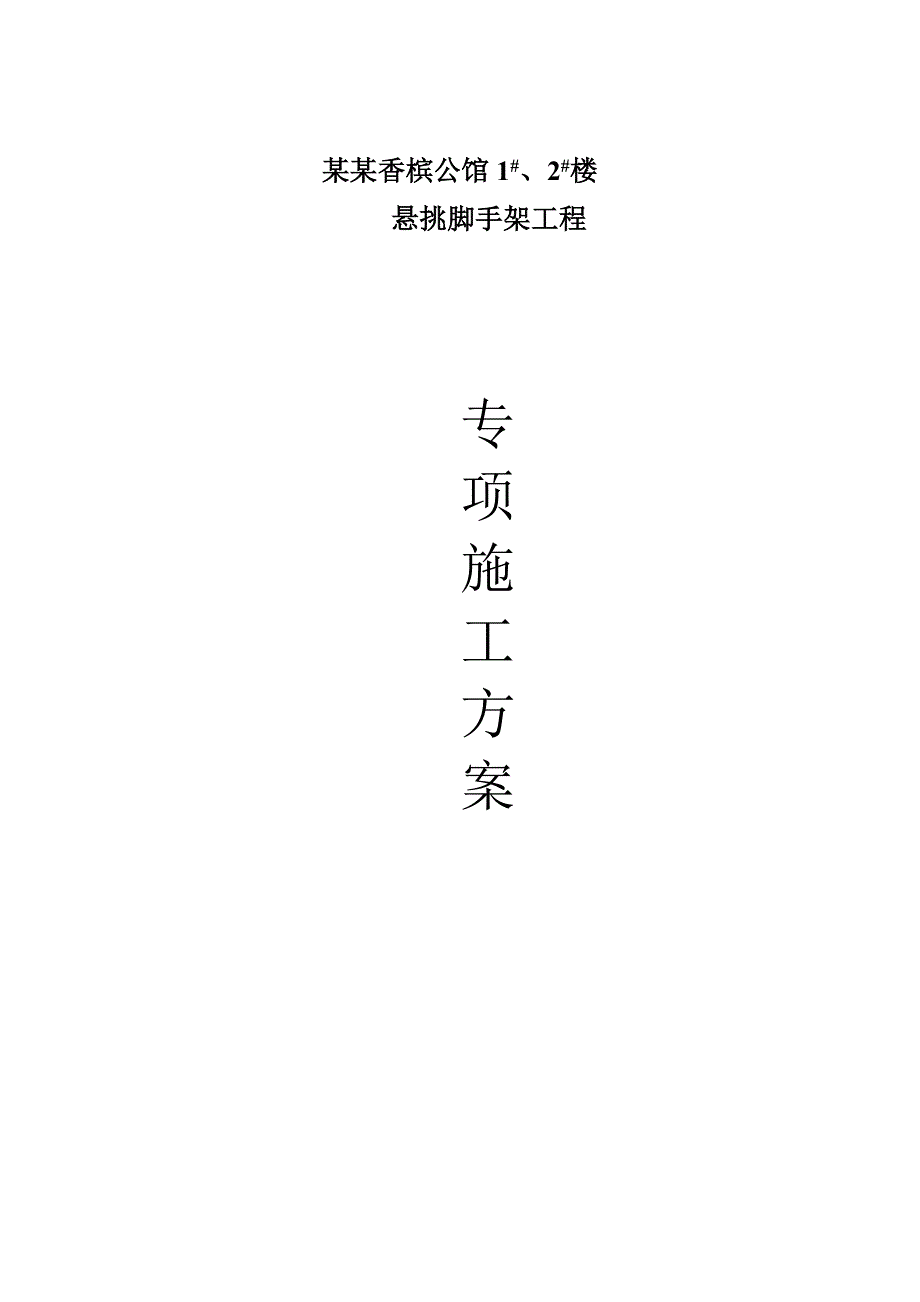

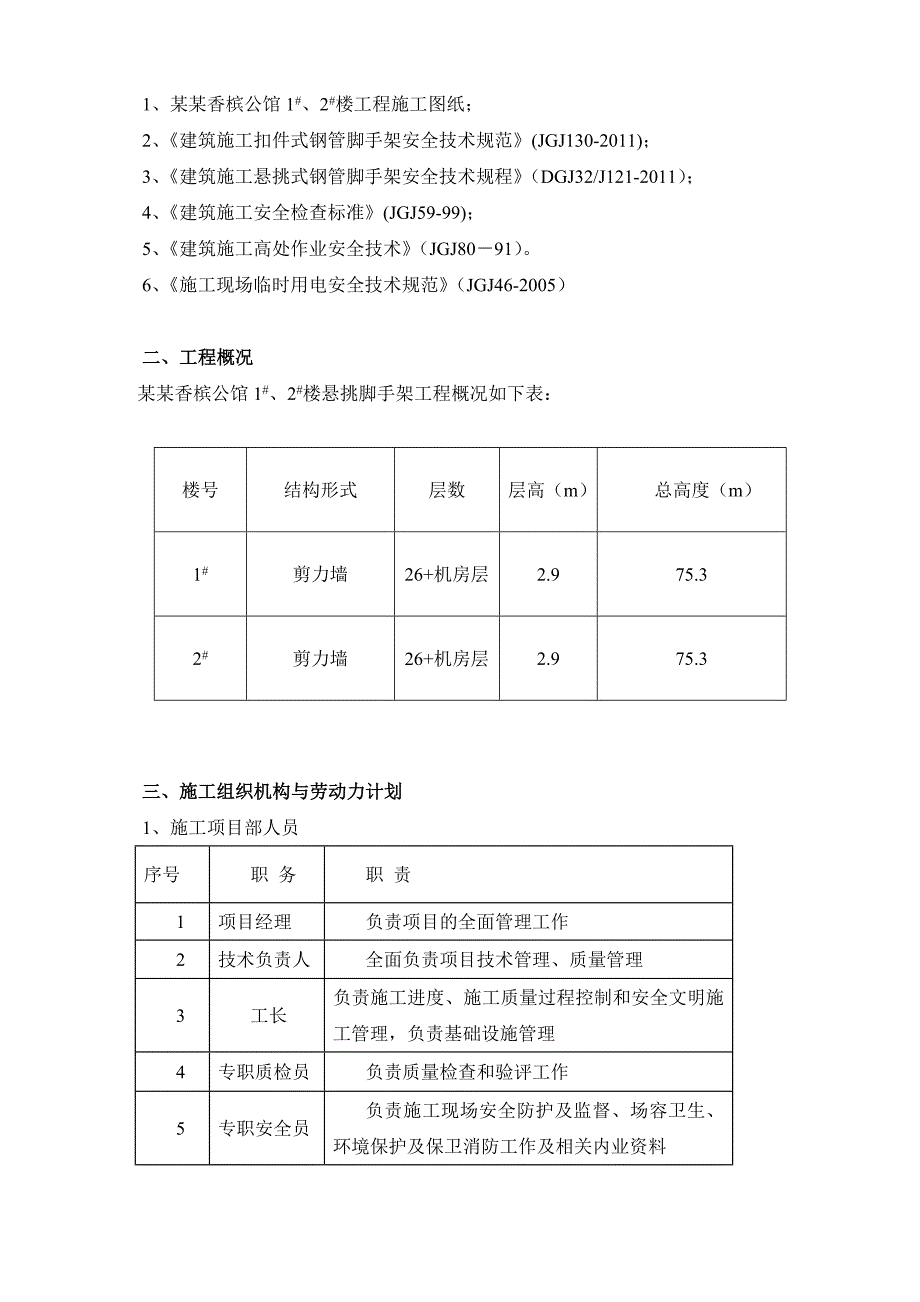

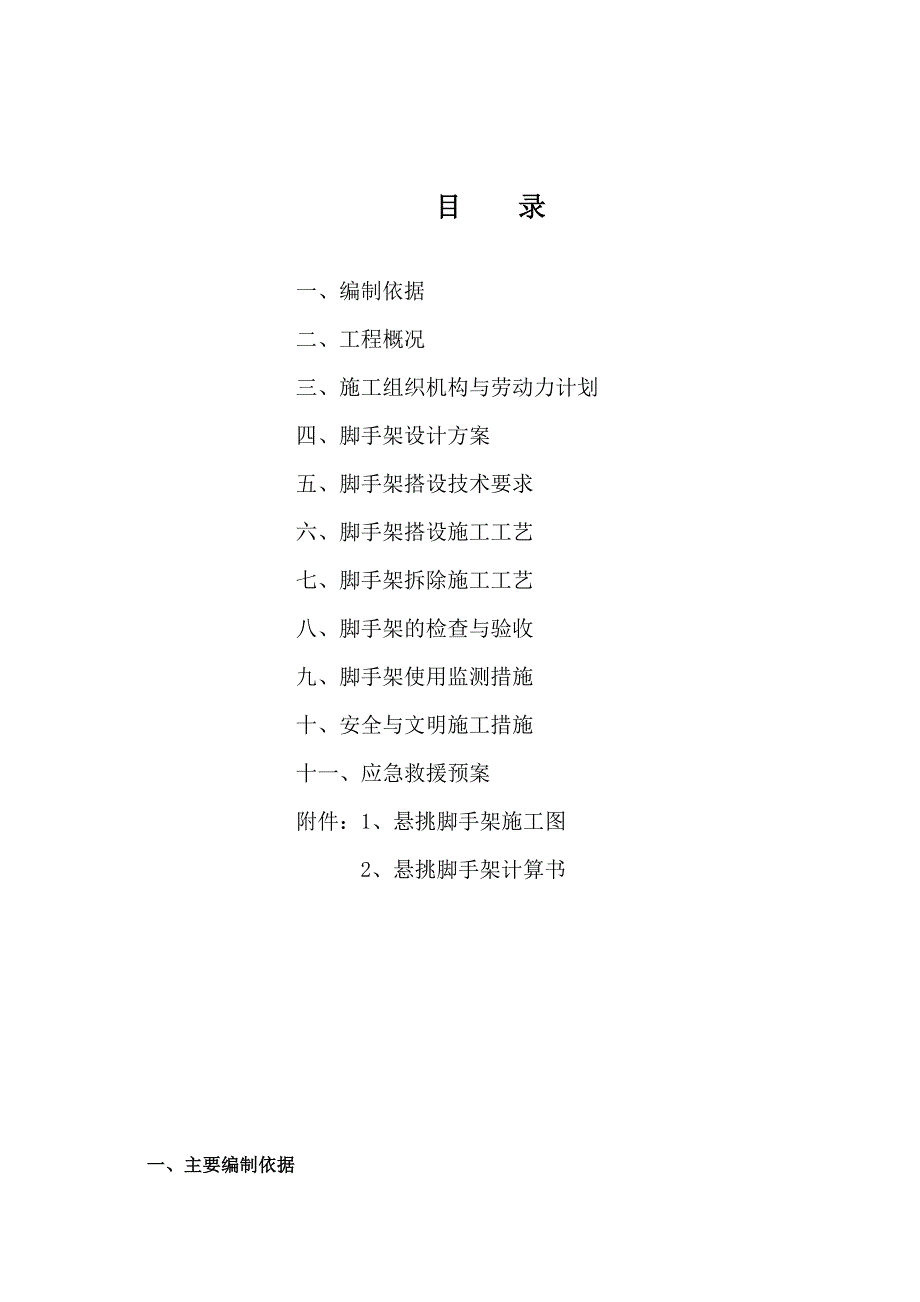

1、 某某香槟公馆1#、2#楼悬挑脚手架工程专项施工方案 目 录一、编制依据二、工程概况三、施工组织机构与劳动力计划四、脚手架设计方案五、脚手架搭设技术要求六、脚手架搭设施工工艺七、脚手架拆除施工工艺 八、脚手架的检查与验收九、脚手架使用监测措施十、安全与文明施工措施 十一、应急救援预案附件：1、悬挑脚手架施工图2、悬挑脚手架计算书一、主要编制依据1、某某香槟公馆1#、2#楼工程施工图纸；2、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)；3、建筑施工悬挑式钢管脚手架安全技术规程（DGJ32/J121-2011）；4、建筑施工安全检查标准(JGJ59-99)；5、建筑施工高处作业安
2、全技术（JGJ8091）。6、施工现场临时用电安全技术规范（JGJ46-2005）二、工程概况某某香槟公馆1#、2#楼悬挑脚手架工程概况如下表：楼号结构形式层数层高（m）总高度（m）1#剪力墙26+机房层2.975.32#剪力墙26+机房层2.975.3三、施工组织机构与劳动力计划1、施工项目部人员序号职 务职 责1项目经理负责项目的全面管理工作2技术负责人全面负责项目技术管理、质量管理3工长负责施工进度、施工质量过程控制和安全文明施工管理，负责基础设施管理4专职质检员负责质量检查和验评工作5专职安全员负责施工现场安全防护及监督、场容卫生、环境保护及保卫消防工作及相关内业资料2、脚手架工程劳动
3、力计划 工种 人数楼号架子工电焊工普工1#257102#25710四、悬挑脚手架搭设部署与设计方案（一）悬挑脚手架搭设部署楼号悬挑脚手架搭设部署计划1#五层以下采用落地脚手架，五层平面起采用悬挑脚手架。2#五层以下采用落地脚手架，五层平面起采用悬挑脚手架。（二）悬挑脚手架设计方案1、本悬挑脚手架作为结构、装修施工时的操作架和安全防护使用，但不作为任何材料的堆放架，不作为模板安装的顶撑使用。2、悬挑脚手架布置设计（表1、表2） 表1 悬挑脚手架布置方案楼号悬挑脚手架布置方案悬挑钢梁（承力架）布置楼面及标高最大架体高度 安全储备措施 1#、2#、五层平面8.670m17.4m在上层非悬挑的混凝土构
4、件中，埋设20锚环（与每一悬挑钢梁承力架对应），17钢丝绳（6*19）辅助吊拉。十层平面23.170 m17.4m十六层平面40.570 m17.4m二十二层平面57.97 m17.33m2、分别在悬挑钢梁布置楼面埋设锚栓，从该层采用悬挑脚手架，但在其下一层应埋设配套铁件、锚栓，在上层埋设锚环。3、悬挑承力架分A、B1、B2、C1、C2、D型，不同部位采用不同型悬挑承力架架。具体布置详见附图及计算书。4、在架体全宽全高连续设置剪刀撑，每道剪刀撑跨越立杆根数为5根4跨。架内水平方向每隔两层设水平安全网（兜网）一道。5、连墙件布置方案为二步三跨、二步二跨、二步一跨，详见设计。连接方式为与楼层边梁上
5、预埋钢管通过扣件连接，形式见附图。同时，在外架四个转角部位设置横向斜撑，中间每隔6跨亦设置横向斜撑。6、悬挑脚手架的防雷、接地措施详见脚手架搭设部分。 表2 悬挑脚手架参数表立杆横向间距或排距lb(m)0.8立杆步距h(m)1.8立杆纵向间距或跨距la(m)最大1.4脚手架计算高度H(m)见表1钢丝绳辅助吊拉见表1大小横杆布置方式大横杆在上搭接在小横杆上的大横杆根数2脚手架排数双排脚手架钢管类型48 2.8扣件抗滑承载力系数0.75横杆与立杆连接方式单扣件连墙件布置方式二步二跨等楼层高度(m)2.9连墙件连接方式双扣件连接施工均布荷载(kN/m2)2*2脚手架用途结构、装修脚手架省份江苏地区盐
6、城风荷载高度变化系数z按B类取用风压周期10年一遇基本风压Wo(kN/m2)0.25风荷载体型系数s1.13脚手板自重(kN/m2)0.1栏杆挡脚板自重(kN/m)0.2安全设施与安全网自重(kN/m2)0.005每米立杆承受的结构自重(kN/m)按架体高度取用栏杆挡板类别竹笆片脚手板挡板脚手板类别竹笆片脚手板同时施工层数2脚手板铺设总层数4-6立杆稳定考虑风荷载是悬挑钢梁型号18号工字钢悬挑、16号工字钢承力架建筑物外悬挑长度(m)1.42.5斜支撑12.6号槽钢楼板混凝土强度等级按设计锚固压点方式螺栓、铁件螺栓直径(mm)18（按16计算）五、悬挑脚手架搭设技术要求1、材料要求（1）、钢管
7、脚手架钢管采用外径48mm，壁厚2.8mm的焊接钢管。钢管的检查必须符合下列规定：具有产品质量合格证；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合建筑施工扣件式钢管脚手架安全技术规范的规定。（2）、扣件扣件采用可锻铸铁制作的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏 。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，扣件应有检验报告，租赁单位应具有资质。（3）、脚手板使用竹笆脚手板。（4）、安全网必须是经国家指定监督检验部门监定许可生产的厂家产品。安全网：水平网为大眼锦纶网。立 网：2000目密目
8、网。2、悬挑脚手架搭设要求（1）、每一纵距立杆钢管下设一道悬挑梁，采用16、18号工字钢作悬挑脚手架的挑梁,12.6号槽钢作斜支撑。工字钢上部钢管脚手架步距为1.8m，立杆纵距为最大1.4m，脚手架宽0.8m，内立杆距结构外侧400mm，连墙件设置满足前述设计要求（2）、工字钢悬挑钢梁挑出楼面长度按设计图，脚手架作业层满铺竹笆脚手板。（3）、在脚手板下层兜设水平安全网(采用承重安全网),每层设置一道,网眼不大于10cm安全网内外边固定牢固。在外立杆的内侧满挂双层密目网，且下口封严。（4）、靠近挑梁安装大横杆和小横杆，大横杆固定于立杆上，小横杆固定在大横杆上。（5）、转角部位由于混凝土主体结构影
9、响，不宜直接悬挑工字钢，本方案采用加斜支撑的方法，为防止斜支撑发生平面内失稳，斜支撑采用“Y”形。（6）、搭设其它节点详见脚手架设计图。3、脚手架搭设构造要求（1）立杆1）悬挑架型钢立杆位置焊接一根长100mm的36*3钢管作为立杆支座。2）立杆与大横杆必须用直角扣件扣紧（大横杆对立杆起约束作用，对确保立杆承载能力的关系很大），不得隔步设置或遗漏。3）立杆上的对接扣件交错布置：两根相邻立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步距的1/3。4）立杆除顶层顶部外，不得搭接，必须对接。若采用搭接，搭接长度不小于1.8
10、m，采用不少于两个直角扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。（2）大横杆1）上下横杆的接长位置错开布置在不同的立杆纵距中，与相邻立杆的距离不大于纵距的三分之一。2）同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。3）相邻步架的大横杆错开布置在立杆的里侧和外侧，以减少立杆偏心受力情况。（3）小横杆贴近立杆布置（设于双立杆之间），搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。（4）连墙杆 连墙杆采用三种形式，无论何种形式必须同时抱住内外侧架体，严禁只拉结内侧架体。（5）剪刀撑
11、及横向斜撑搭设方法 脚手架外侧设剪刀撑,采用48钢管按4560角度在外侧立面整个长度和高度上连续设置, 斜杆的接长采用搭接，搭接长度不应小于1m，应采用不小于3个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm，剪刀撑的斜杆应固定在与之相交的小横杆伸出端或立杆上，旋转扣件中心线到主节点的距离不应大于150mm。沿纵向隔6个立杆纵距设置横向“之”剪刀撑，且建筑物阳角处亦设。六、脚手架的搭设施工工艺1、施工准备（1）、按施工方案向架设和使用人员进行技术交底。(2)、按本方案中脚手架所用材料的要求对钢管、脚手板等进行检查验收，安全网、密目网、扣件等材料按批量送检，不合格产品不得使用。(3)
12、、清除搭设场地杂物，平整搭设场地，并使排水畅通。2、搭设（1）、脚手架配合施工进度搭设，一次搭设高度不超过相邻墙件以上二步。（2）、每搭完一步脚手架后，按规范的规定校正步距、纵距、横距及立杆的垂直度。（3）、杆件在结扎处的端头伸出长度应不小于100mm。（4）、立杆下铺跳板采用长度不少于2跨，厚度为50mm的垫木，准确的放在定位线上。（5）、立杆搭设符合下列规定：严禁混入使用外径51mm钢管；相邻立杆的对接扣件不得在同一高度内，错开距离符合要求；开始搭设立杆时，每隔6跨设置一根抛撑，至连墙件安装稳定后，方可拆除。（6）、剪刀撑、横向斜撑搭设随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必
13、须支撑在垫板上。（7）、靠近立杆的小横杆可紧固于立杆上，双排脚手架小横杆靠墙的一端应离开墙面5-15cm。剪刀撑的搭设是一根内斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上，这样可以避免两根斜杆相交时把钢管别弯，斜杆两扣件与立杆节点(即立杆与横杆的交点)的距离不大于20cm。脚手架各杆件伸出的端头，均大于10cm以防止杆件滑脱。（8）、扣件安装符合下列规定：扣件规格必须与钢管外径相同；拧紧程度：装螺栓时应注意将根部放正和保证适当的拧紧程度，这对于脚手架的承载能力、稳定和安全影响很大。螺栓拧得不紧固然不好，但拧得过紧会使扣件和螺栓断裂，所以螺栓的拧紧必须适度。要求扭力矩控制在3949N.M59
14、N.M超过59N.M。在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm；对接扣件开口朝上或朝内；用于连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口向上，以防雨水进入锈蚀扣件；各杆件端头伸出扣件盖板边缘的长度不小于100mm。（9）作业层、斜道的栏杆和挡脚板的搭设栏杆和挡脚板均搭设在外立杆的内侧；上栏杆上皮高度为1.2m；挡脚板高度为180mm；中栏杆居中设置。（10）脚手板的铺设脚手板铺满、铺稳，离开墙面120150mm；脚手板用直径3.2mm的镀锌钢丝固定在支撑杆件上；在拐角、斜道平台处的脚手板，与横向水平杆可靠连接，防止滑动；自顶层作业层的脚手板往下计，每层满铺一层脚手板。（11）安全网安全网绳由锦纶、维纶、涤纶、尼龙等材料制成，氯纶、丙纶只能用于立网，不得用于平网。平网的宽度不小于3m，立网的高度1.8m，每张网的重量不小于1
