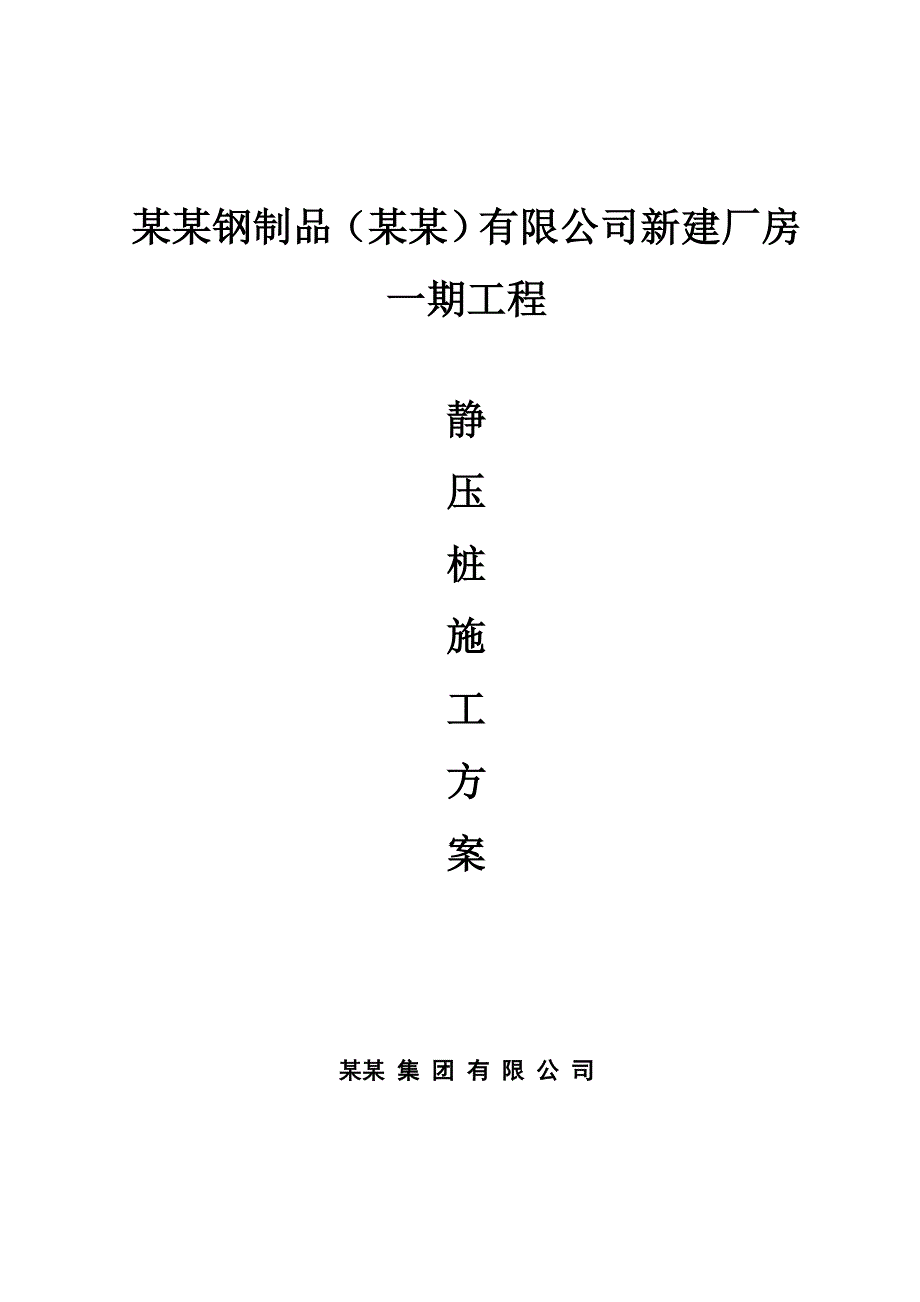

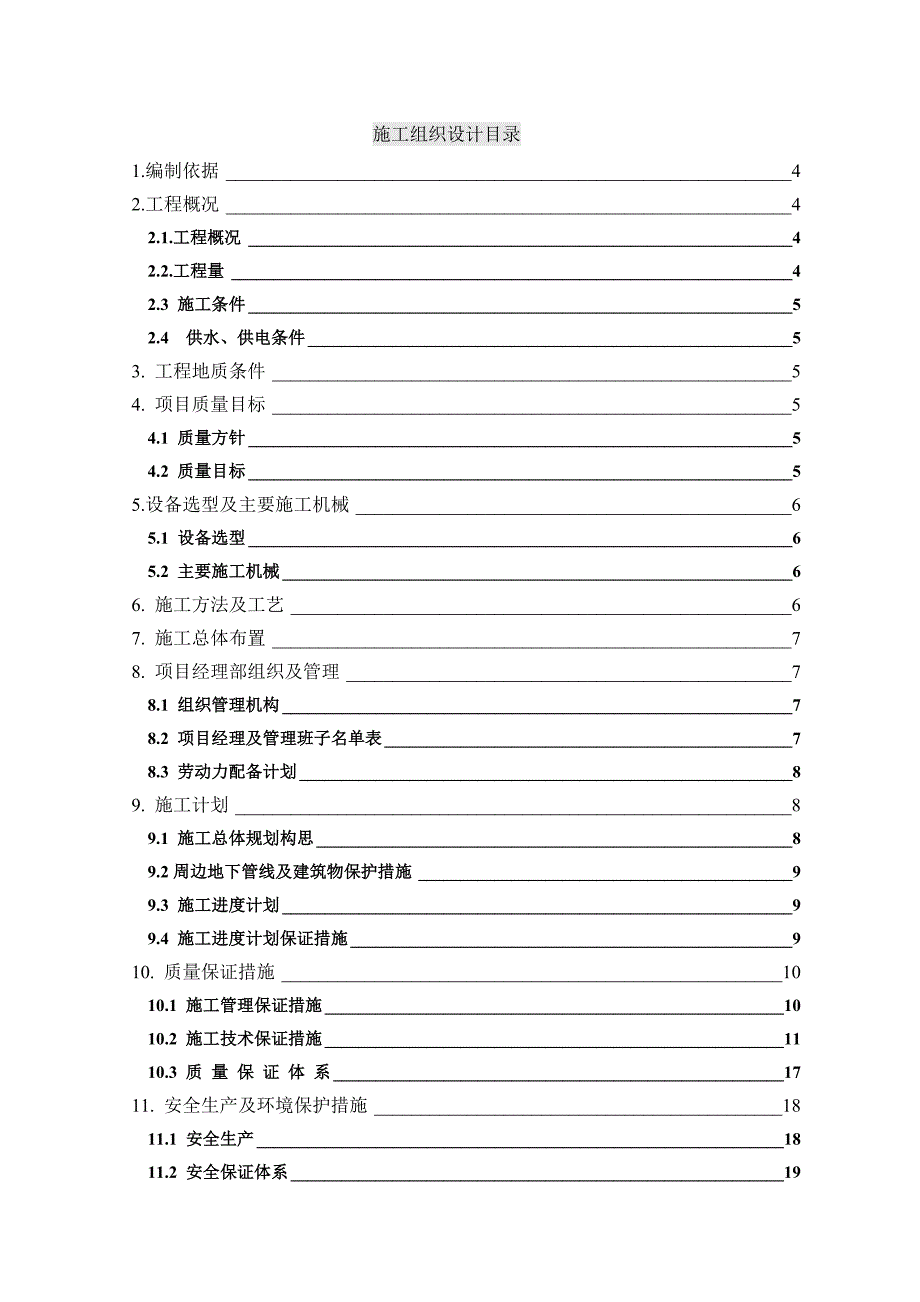

1、某某钢制品（某某）有限公司新建厂房一期工程静压桩施工方案 某某 集 团 有 限 公 司施工组织设计目录1.编制依据42.工程概况42.1.工程概况42.2.工程量42.3 施工条件52.4 供水、供电条件53. 工程地质条件54. 项目质量目标54.1 质量方针54.2 质量目标55.设备选型及主要施工机械65.1 设备选型65.2 主要施工机械66. 施工方法及工艺67. 施工总体布置78. 项目经理部组织及管理78.1 组织管理机构78.2 项目经理及管理班子名单表78.3 劳动力配备计划89. 施工计划89.1 施工总体规划构思89.2周边地下管线及建筑物保护措施99.3 施工进度计划9

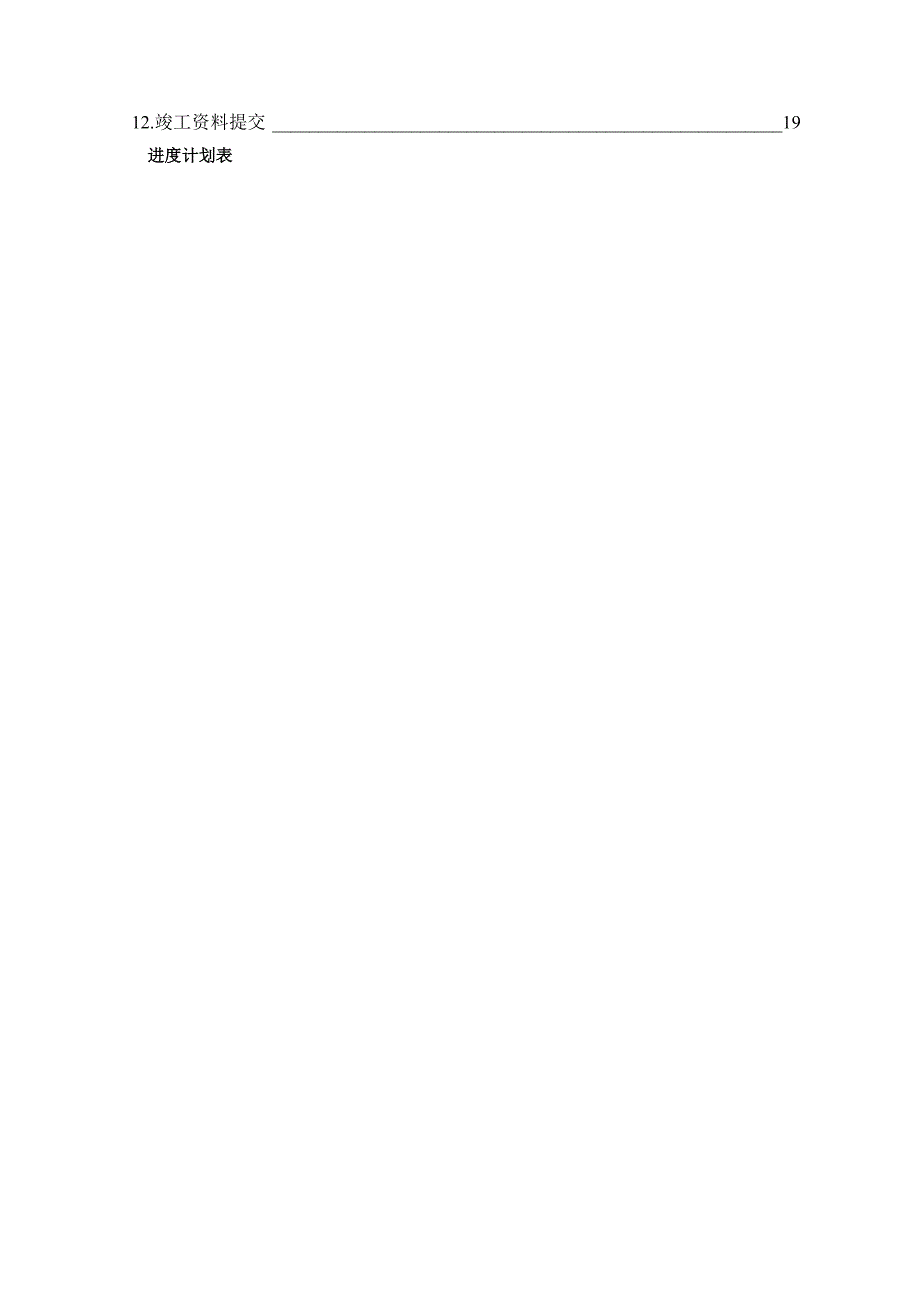

2、9.4 施工进度计划保证措施910. 质量保证措施1010.1 施工管理保证措施1010.2 施工技术保证措施1110.3 质 量 保 证 体 系1711. 安全生产及环境保护措施1811.1 安全生产1811.2 安全保证体系1912.竣工资料提交19进度计划表某某钢制品（某某）一期工程静压桩施工方案1.编制依据1.1 岩土工程勘察报告1.2 桩位平面布置图1.3 建筑桩基技术规范（JGJ94-2008）1.4 建筑地基基础设计规范（GB50007-2002）1.5 建筑地基与基础工程施工质量验收规范（GB50202-2002）1.6 地基处理技术规范（DBJ08-40-94）1.7 工程测
3、量规范（GB50026-93）1.8 混凝土结构工程施工质量验收规范（GB50204-2002）1.9 建筑工程施工质量验收统一标准（GB50300-2001）1.10 钢筋焊接及验收规程（JGJ18-2003）1.11 建筑基桩检测技术规范（JGJ106-2003）1.12 建筑地基基础工程施工质量验收规范（GB50202-2002）2.工程概况2.1.工程概况拟建“某某钢制品（某某）一期工程”场地位于某某省某某市周市金茂路。本工程承压工程桩采用PHC-AB-400(95) C80管桩，桩长21米和18米,共589套。建设单位：某某钢制品（某某）有限公司设计单位：某某开发区建筑设计院有限公司
4、监理单位：某某智诚建设咨询有限公司总包单位：南通八建集团有限公司2.2.工程量本工程量见表1 表1单项名称桩型桩数（根）备 注车间A、BPHC-AB-400(95)-18249根车间CPHC-AB-400(95)-2194根车间DPHC-AB-400(95)-18157根办公楼PHC-AB-400(95)-2189根2.3 施工条件2.3.1工程交通状况拟建“某某钢制品（某某）一期”场地位于某某省某某市周市镇金茂路,基本能满足大型机械的进出。整体交通状况比较理想。2.3.2 场地条件场地内较为平整，需铺设一条环形便道运输管桩。2.4 供水、供电条件建设方提供临时供水、供电接口，施工单位根据场地
5、条件及施工安排自行布置。3. 工程地质条件详见地质勘探报告4. 项目质量目标4.1 质量方针工程质量方针：技术先进、管理科学、施工规范、顾客满意。4.2 质量目标工程质量目标：一次性验收合格。5.设备选型及主要施工机械5.1 设备选型根据本工程地质条件及桩况，施工选用JVY-800T型静压桩机进行施工。5.2 主要施工机械主要施工机械见表2表2序号名 称规格、型号数 量备 注1静力压桩机JVY-420T1台压桩2交流电焊机BX1-300F-32台接桩3经纬仪J22台测量放线、垂直度控制4水准仪DSC2001台标高控制5配电箱1只分电箱6. 施工方法及工艺根据本工程的施工特点和技术要求，确定本工
6、程施工工艺如下:图纸会审、设计技术交底控制点交接书面资料齐全样桩测放自检记录样桩复查自检签证桩材进场、检查合格证桩机就位桩插入监测垂直度、位移原始记录沉桩（电焊节点）监测垂直度节点电焊外观检查计算送桩标高并复核两人分别进行控制送桩标高送 桩 桩机移位 绘制竣工图竣工资料图1 静压桩沉桩工艺流程图7. 施工总体布置根据现场条件及施工要求，按照有利于文明施工、安全生产的原则，合理利用、规划施工用地，避免重复、返工。各种生产设施布置便于施工生产安排，且满足安全防火、劳动保护的要求。8. 项目经理部组织及管理8.1 组织管理机构根据工程特点及规模，以质量、安全、文明施工为前提，贯彻班子精练、职责明确、
7、统一指挥和有利全面质量管理的原则，实行项目经理负责制和主任工程师技术负责制。8.2 项目经理及管理班子名单表 项目经理及管理班子名单表 表3 姓 名职务性别文化程度技术职称备注陆 进项目经理男本科工程师许 陈技术负责人男本科工程师曹建平安全员男中专工程师秦晓军施工员男大专工程师陈学兵质检员男本科工程师黄小祥测量员男大专工程师8.3 劳动力配备计划 表4岗 位定员岗 位 职 责项目组项目经理1人全面指挥项目施工，是项目质量、安全、效益的负责人技术负责人1人拟定本项目施工技术方案、工序控制点和质量指标，对项目施工技术 安全技术负责，主持日常生产工作。施工员1人负责工程施工安排及时做好合同内外工作量
8、签证工作。测量员1人核对基准点,根据工程施工进度,测量轴线、桩位,并办理有关测量签证。质安组质检员1人制定质量控制目标，按指标要求对各工序实施监督和检查，做好 隐蔽工程验收签证工作，履行质量否决权。协调各工种关系。安全员1人制定安全生产目标，主持安全检查和教育工作，完善安全生产设施落 实安全技术措施，做好现场保安工作，履行安全否决权。材料员1人做好材料供应、计划和材料消耗统计工作、保管好现场材料，对进场 材料进行验收。机 修1人负责维护、保养和修理各种设备机具、协助设备安装。电 工1人负责维护、保养和修理各种电器设备，负责各种电器设备安装和接线。施工组机 长4人服从项目部统一安排，认真组织本机
9、施工，对本机的安全质量和效率负责焊 工8人服从机长的安排，认真执行操作规程和质量标准，及时完成份内工作。技 工8人服从机长的安排，认真执行操作规程和质量标准，及时完成份内工作。9. 施工计划9.1 施工总体规划构思根据本工程施工特性,施工流程安排上根据基础的设计标高及桩的规格，依据先深后浅、先中间后四周的压桩原则施工PHC管桩。9.2周边地下管线及建筑物保护措施静压桩施工对周围土体来说是一个不排水的挤压过程，在桩周土体中必然会产生很高的孔隙水压力。在饱和软土中压桩时，土的渗透系数越小，桩对土的挤压应力转化成的孔隙水压力消散越困难，桩土体积等代效应越大，危害性越严重。由于其消散慢,产生累积叠加,
10、波及邻近范围的土体隆起和水平位移。对周围的建筑物及地下管线产生一定的影响,在压桩施工中的挤土效应是存在的,必须采取必要的防护措施才能安全、顺利、按时完成施工任务。据挤土桩施工机理造成的影响和我公司根据以往的压桩施工资料分析,沉桩过程中挤土效应的大小和地基土的分布,组成及结构,构造,桩的大小,布桩形式,沉桩的数量,周围建筑物的结构情况等有密切的关系,挤土影响的范围在11.5倍的桩长范围内。在进入施工现场前，应根据由业主提供的施工区域有关地下管线图、邻近道路、建筑分布情况资料，并且仔细阅读理解，同时做好对现场的踏勘，充分了解施工现场的实际情况，做好前期总体布置，并主动征求业主、监理工程师及有关部门
11、的意见。合理的压桩流程及适当的控制沉桩速率均能减少压桩施工的挤土效应,一般原则为:背离被保护对象进行沉桩.并根据变形监测资料随时调整压桩流程,当孔隙水压力在某一区域积累过大时,反映在这一区域的建筑物和地下管线变形也较大,这时可适当控制沉桩数量或以单体为单位自然分段跳压等办法来调节。 9.3 施工进度计划根据桩数量、桩规格及场地工作面、施工用电量、工期和周边环境等因素制定施工计划。计划投入1台桩机施工，每台桩机计算日成桩量30套，约20天完成，施工进度计划见附表。9.4 施工进度计划保证措施（1）实施“承包到机组,落实到机长”的机长负责制。机长全权负责安排、组织该机组的施工,同时听从项目经理及有
12、关管理人员的统一指挥和调度。（2）充分做好各工序施工前的配套及准备工作和工序完毕后的清理工作,以使工序之间衔接紧密。（3）认真做好施工作业人员的劳保、福利等后勤工作,关心施工作业人员的生活,调动他们的积极性。（4）加强机械的维修保养工作,减少设备故障。（5）、做好材料供应工作，施工前应与供货单位落实好每天的供应量，并提前一天及时供应到现场。10. 质量保证措施10.1 施工管理保证措施为保证本工程施工质量，拟采取以下管理措施：10.1.1作业班组选择挑选施工经验丰富、吃苦耐劳且作风过硬的优秀作业班组，特别是选定参加过类似桩基工程施工并取得过优良工程的作业班组参加本工程施工。对特殊及技术工种均保证持有劳动局及市建委统一考核颁发的操作作业证及技术等级证书。10.1.2 技术交底制度施工之前，对施工管理人员和施工作业人员进行技术交底和安全交底，所有的施工人员对本项目工程的施工难度、工期、技术、安全、文明施工要求做到心中有数，对所采取的技术方案，保证措施领会透彻，保证落到实处。 10.1.3原材料质量控制措施 配合业主加强材料的质量控制，凡工程需用的原材料、成品、构配件及设备等严格按质量标准采购，各类施工材料到现场后由有关人员进行抽样检查合格方可使用。 配合业主合理组织材料供应和材料使用，在材料进场后应安排适当的堆放场地。 所有材料供应部门必须提供产品合格证。质量管理人员对提供产品进行
