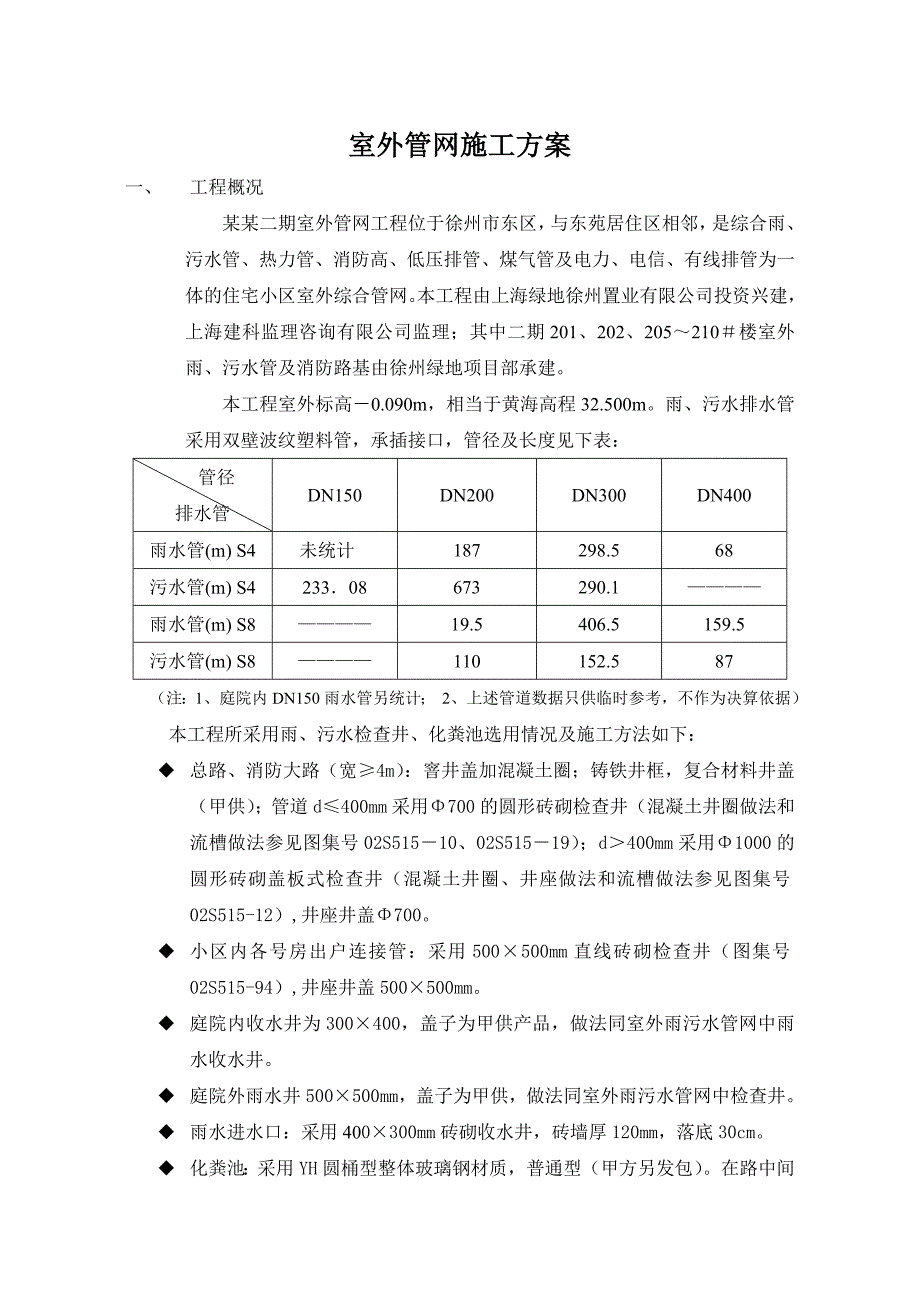

1、室外管网专项施工方案室外管网施工方案一、 工程概况某某二期室外管网工程位于徐州市东区，与东苑居住区相邻，是综合雨、污水管、热力管、消防高、低压排管、煤气管及电力、电信、有线排管为一体的住宅小区室外综合管网。本工程由上海绿地徐州置业有限公司投资兴建，上海建科监理咨询有限公司监理；其中二期201、202、205210楼室外雨、污水管及消防路基由徐州绿地项目部承建。本工程室外标高0.090m，相当于黄海高程32.500m。雨、污水排水管采用双壁波纹塑料管，承插接口，管径及长度见下表： 管径排水管 DN150DN200DN300DN400雨水管(m) S4 未统计187298.568污水管(m) S4
2、23308673290.1雨水管(m) S819.5406.5159.5污水管(m) S8110152.587（注：1、庭院内DN150雨水管另统计； 2、上述管道数据只供临时参考，不作为决算依据） 本工程所采用雨、污水检查井、化粪池选用情况及施工方法如下：u 总路、消防大路（宽4m）：窨井盖加混凝土圈；铸铁井框，复合材料井盖（甲供）；管道d400mm采用700的圆形砖砌检查井（混凝土井圈做法和流槽做法参见图集号02S51510、02S51519）；d400mm采用1000的圆形砖砌盖板式检查井（混凝土井圈、井座做法和流槽做法参见图集号02S515-12）,井座井盖700。u 小区内各号房出户

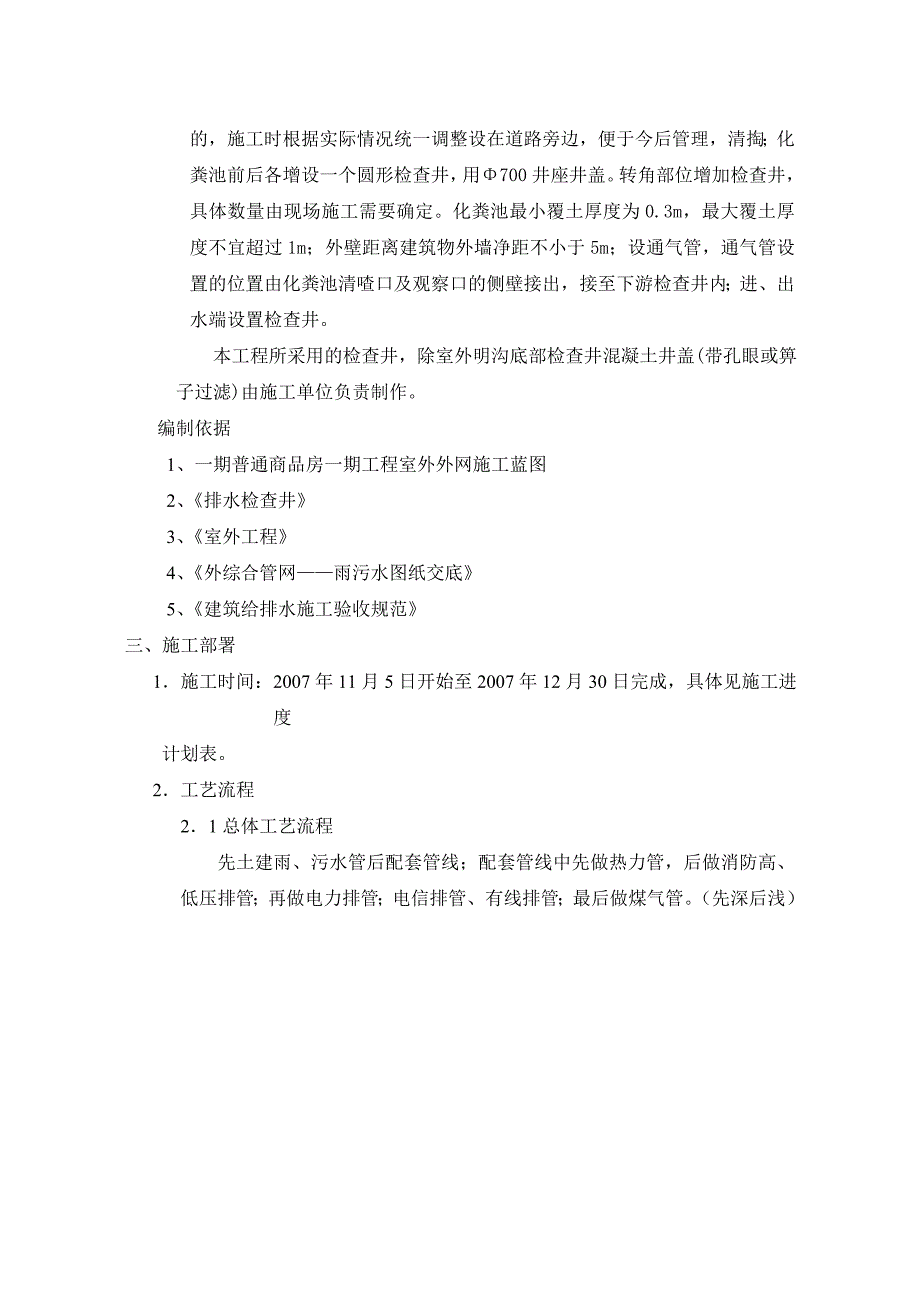

3、连接管：采用500500mm直线砖砌检查井（图集号02S515-94）,井座井盖500500mm。u 庭院内收水井为300400，盖子为甲供产品，做法同室外雨污水管网中雨水收水井。u 庭院外雨水井500500mm，盖子为甲供，做法同室外雨污水管网中检查井。u 雨水进水口：采用400300mm砖砌收水井，砖墙厚120mm，落底30cm。u 化粪池：采用YH圆桶型整体玻璃钢材质，普通型（甲方另发包）。在路中间的，施工时根据实际情况统一调整设在道路旁边，便于今后管理，清掏；化粪池前后各增设一个圆形检查井，用700井座井盖。转角部位增加检查井，具体数量由现场施工需要确定。化粪池最小覆土厚度为0.3m，
4、最大覆土厚度不宜超过1m；外壁距离建筑物外墙净距不小于5m；设通气管，通气管设置的位置由化粪池清喳口及观察口的侧壁接出，接至下游检查井内；进、出水端设置检查井。 本工程所采用的检查井，除室外明沟底部检查井混凝土井盖(带孔眼或箅子过滤)由施工单位负责制作。编制依据 1、一期普通商品房一期工程室外外网施工蓝图 2、排水检查井 3、室外工程 4、外综合管网雨污水图纸交底 5、建筑给排水施工验收规范 三、施工部署 1施工时间：2007年11月5日开始至2007年12月30日完成，具体见施工进度计划表。 2工艺流程21总体工艺流程先土建雨、污水管后配套管线；配套管线中先做热力管，后做消防高、低压排管；再
5、做电力排管；电信排管、有线排管；最后做煤气管。（先深后浅）雨水管污水管热力管消防高、低压排管电力排管电信排管 有线排管煤气管 22雨、污水工艺流程 平整场地 化粪池 雨、污水主干管 雨污水支管23排水管道施工工艺流程 土方开挖 管道基础施工 下管和稳管 管道连接（接口）砌筑附属构筑物 验收 土方回填3施工准备 31施工准备及作业条件1）技术人员必须参加图纸会审，认真熟悉施工图纸及有关技术资料。2）技术人员已向施工人员进行技术、质量、安全交底，熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3）有经批准的施工方案或施工组织设计。4）有碍排水管网施工的障碍物已全部清除。5）管材、配件及辅
6、助材料均已进场。6）管材及机具均以备齐，经检验合格并运进现场。32材料及机具准备321主要机具序号名称规格用途1钢卷尺3、5、10、50m测量直线长度2钢盘尺测量短线长度分度值为1mm3水准仪DS10测量标高4挖土机挖基坑、管沟5钢丝绳6.224.5mm用来下管6吊车用来下管、化粪池等四、施工方法及技术措施 41化粪池基坑轻型井点降水 根据工程水文地质情况，本工程采用环形井点降水方案。以容积为35方的化粪池为例，其平面、高程布置图分别如下：水平布置图井管埋置深度H4.8-0.9+0.18.95+0.5=5.295m 降水持续时间，从井点管埋设后至化粪池回填土施工完毕，具体根据水文地质及天气情况
7、，由现场施工确定。411轻型井点降水施工技术措施1) 轻型井点的施工，大致分为下列几个过程：准备工作、井点系统的埋设、使用及拆除。2) 做好准备工作，包括设备保养、滤管清洗、纱布包裹、水源、电源及必要材料的准备，并做好附近建筑物、管线的监测工作。3) 埋设井点的程序是：先排放总管，再埋设井点管（内径：48mm），用弯联管将井点与总管(内径：100mm)接通，然后安装抽水设备。井点间距为1米，长为6米，单根每天抽水量取定为3.5-4.5立方米。4) 井点管的埋设一般用水冲洗进行，并分别冲孔与埋管两个过程。冲孔时，先用起重设备将直径50-70mm的冲管吊起并插在井点位置上，然后开动高压水泵（一般压
8、为0.5-1.3mp），将土冲松。5) 冲孔时冲管应垂直插入土中，并做上下左右摆动，以加剧土体松动，边冲边沉。冲孔直径一般为200mm，以保证井管周有一定厚底的沙滤层。冲孔深度宜比滤管底深0.2-0.5m，以防冲管拔出时，部分土颗粒沉于孔底而触及滤管底部。6) 井口冲成后，立即拔出冲管，插入井点管，并在井点管与孔壁之间许素填沙滤层，以防孔壁塌土。沙滤层的填灌质量是保证轻管顶1-1.4m，以保证水流畅通。井点填沙后，须用粘土封口，以防漏气。7) 井点系统安全部安装完毕后，需进行试抽，以检查有无漏气现象。开始抽水一般不停机，时抽时止，滤网易堵塞，也易抽出土颗粒，使水浑浊，并引起附近建筑物由于土颗粒
9、流失而沉降。正常的排水是细水长流，水澄清。8) 井点运行后要求连续工作，应准备双电源。真空度是判断井点系统良好是否尺度，应经常观测，一般不低于380-480mm水银柱高。如真空度不够，通常是由于管路漏气，应及时修复。井点管淤塞，可通过听管内水流声，手扶管壁感到振动，夏季用手摸管子冷热、湿干等简便方法检查。如井点管淤塞太多，严重影响降水效果时，应逐个用高压冲洗或拔出重新埋设。42基坑、基槽土方开挖 化粪池外形尺寸及基坑开挖尺寸如下：化粪池基坑及排水污水管道沟槽均采用机械开挖，配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留2030C
10、M土层人工开挖，以防止超挖。在土方开挖的过程中需注意如下事项：1开挖过程中，严格控制中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，施工时尽力避免基坑超挖，个别超挖的地方经设计单位给出方案用级配砂石回填。2尽量减少对基土的扰动，若基础不能及时施工时，可预留200300MM土层不挖，待做基础时再挖。3开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。4. 土方开挖时，要注意保护标准定位桩、轴现桩、标准高程桩。要防止临近建筑物的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观测。5 地面堆土高度：不宜超过1.5m，土方距槽口边缘不宜小于0.
11、8m。4 3 化粪池、管道基础施工431管道基础 沟槽底做100mm厚度的C15混凝土作为管道基础垫层；雨污水管用黄砂坞帮。基础垫层与槽底同宽。如图所示： 管道沟槽底宽度尺寸表（单位:mm）标注沟槽200250300400500600沟深H3000700800800100011001200 432化粪池基础 化粪池基坑开挖到位后夯实，地基采用砂石垫层，厚度为100mm，天然级配砂石，最大粒径不大于32mm；做完砂石垫层后，加浇C30混凝土，厚度为200mm。如图所示： 44排水管道铺设441排水管道铺设前的测量要求 1）找到准确的永久性水准点，将临时水准点设在稳固和僻静之处，并尽量选择在永久性
12、建筑物上，距沟边大于10m处； 2）沿着管线的方向定出管道中心和转角线，定出检查井的中心点，并与固定建筑物相连。 3）确定堆土、堆料、运料、下管的区间或位置 4）核对新排水管道末端接原有管道的管底标高，核对设计坡度。442施工准备及作业条件 1）管道铺设前管沟及管基已合格并经验收。 2）管材及机具均已备齐，经检验合格并运至现场。443工艺流程 下管前管材检验检查沟底标高和管基强度 检验下管机具和绳索 下管 接口 闭水实验。444材料质量要求管材轴向不得有异向弯曲，其直线度偏差应小于1，端口必须平直，垂直于轴线。管件应完整无损，无变形、合模缝、浇口应平整无开裂。管材、管件得承插口工作面应平整、尺
13、寸准确，以保证接口得密封性能。445下管、稳管 检查基础的标高和中心线是否满足设计要求。基础混凝土强度必须达到设计强度等级的50和不小于5MPa时方可下管。4451下管 本工程由于施工工程量，沟槽、管径、自重较大，选择机械下管，沿沟槽边分散下管，以减少在沟槽内运管；如有不便于沿沟槽边下管时在沟槽上集中下管，然后在沟槽内运管。下管时，严禁用金属绳索勾住两端管口或将管材自槽边翻滚入内。4452稳管稳管具体方法，可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径的大小而异。将每节管子按设计中心位置和标高稳定在基础上，施工质量控制要求如下：1 管轴线位置的允许偏差为15mm。2 管内底高程
14、的允许偏差：当管径D1000mm，允许偏差为10mm；管径D1000mm,允许偏差为15mm。3 相邻管节内底错口：当管径D1000mm，允许错口3mm；管径D1000mm,允许错口5mm。接口间隙可留10mm。4453接管接口前，应先检查是否配备完好，确定安放的位置及插口插入深度。4454管道与检查井衔接 1检查井与管道连接宜采用柔性填料密封的柔性接头。2当管道与检查井采用砖砌或混凝土直接浇筑衔接时，可采用中介层做法。其时在管道与检查井相接部位预先用与管材相同的塑料粘结剂、粗砂做成中介层。然后用水泥砂浆砌入检查井的井壁内。3管道位于软土地基或低洼，地下水位高的地段时，与检查井宜采用短管连接。4检查井底板基础，应与管道基础垫层平缓顺接。 45土方回填451 管道或其他隐蔽工程，须经过验收合格后方可进行回填。452 管道回填时，以两侧相对同时下土，水平方向均匀的摊铺，用木棍捣实。填至管半径以上，在两侧用木夯实，一直填至管顶0.5
