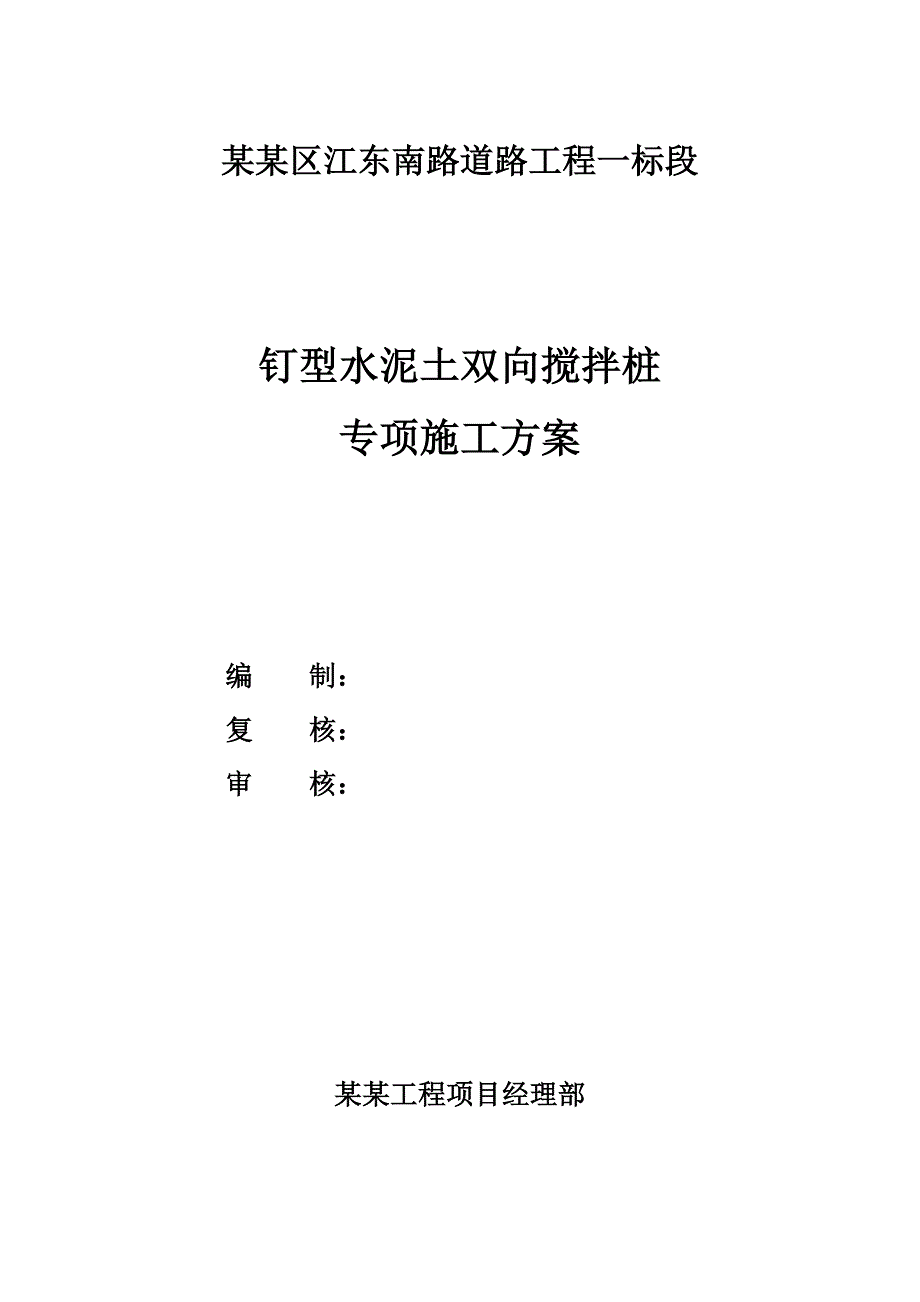

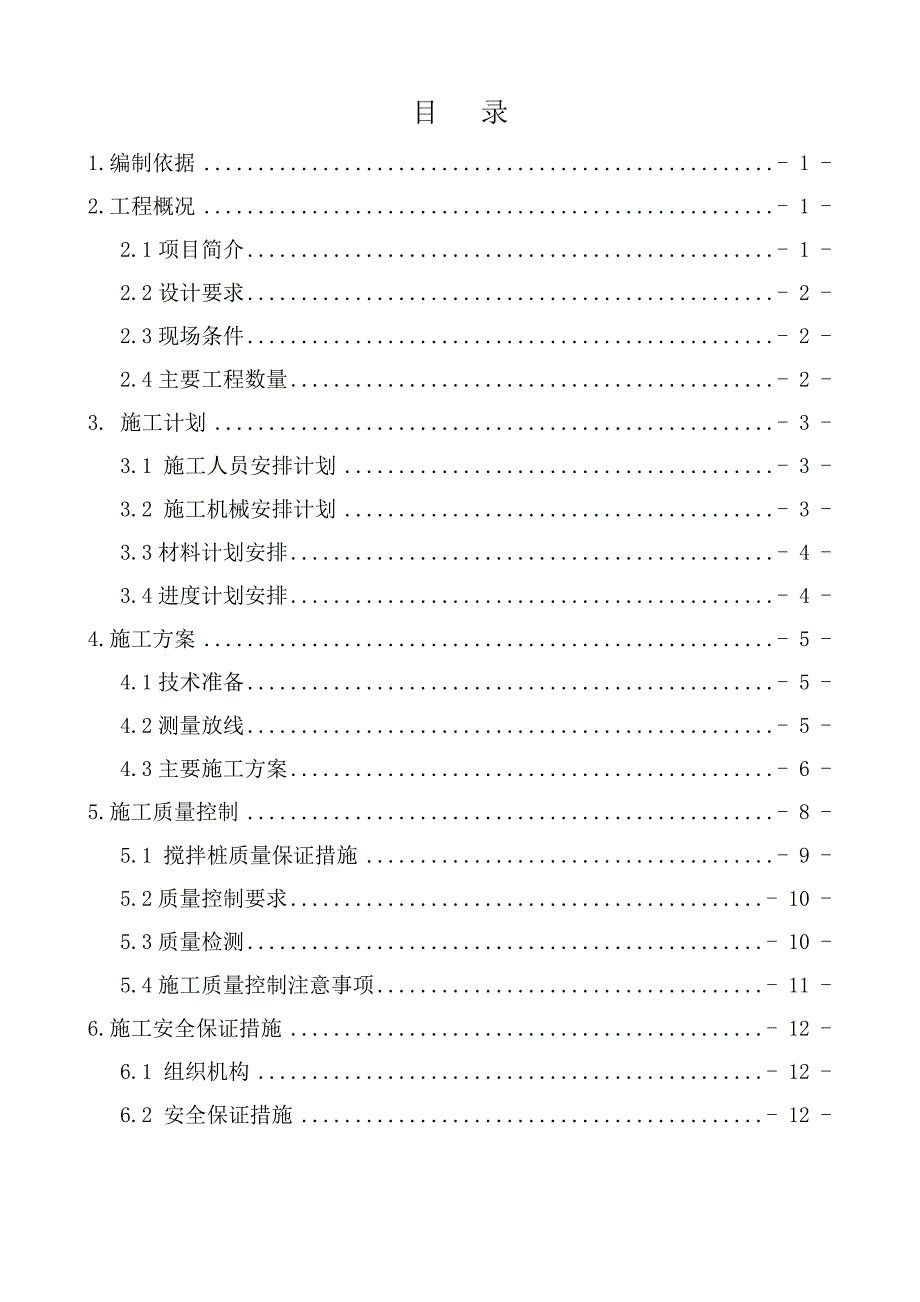

1、某某区江东南路道路工程一标段钉型水泥土双向搅拌桩专项施工方案编 制：复 核：审 核：某某工程项目经理部目 录1.编制依据- 1 -2.工程概况- 1 -2.1项目简介- 1 -2.2设计要求- 2 -2.3现场条件- 2 -2.4主要工程数量- 2 -3. 施工计划- 3 -3.1 施工人员安排计划- 3 -3.2 施工机械安排计划- 3 -3.3材料计划安排- 4 -3.4进度计划安排- 4 -4.施工方案- 5 -4.1技术准备- 5 -4.2测量放线- 5 -4.3主要施工方案- 6 -5.施工质量控制- 8 -5.1 搅拌桩质量保证措施- 9 -5.2质量控制要求- 10 -5.3质量

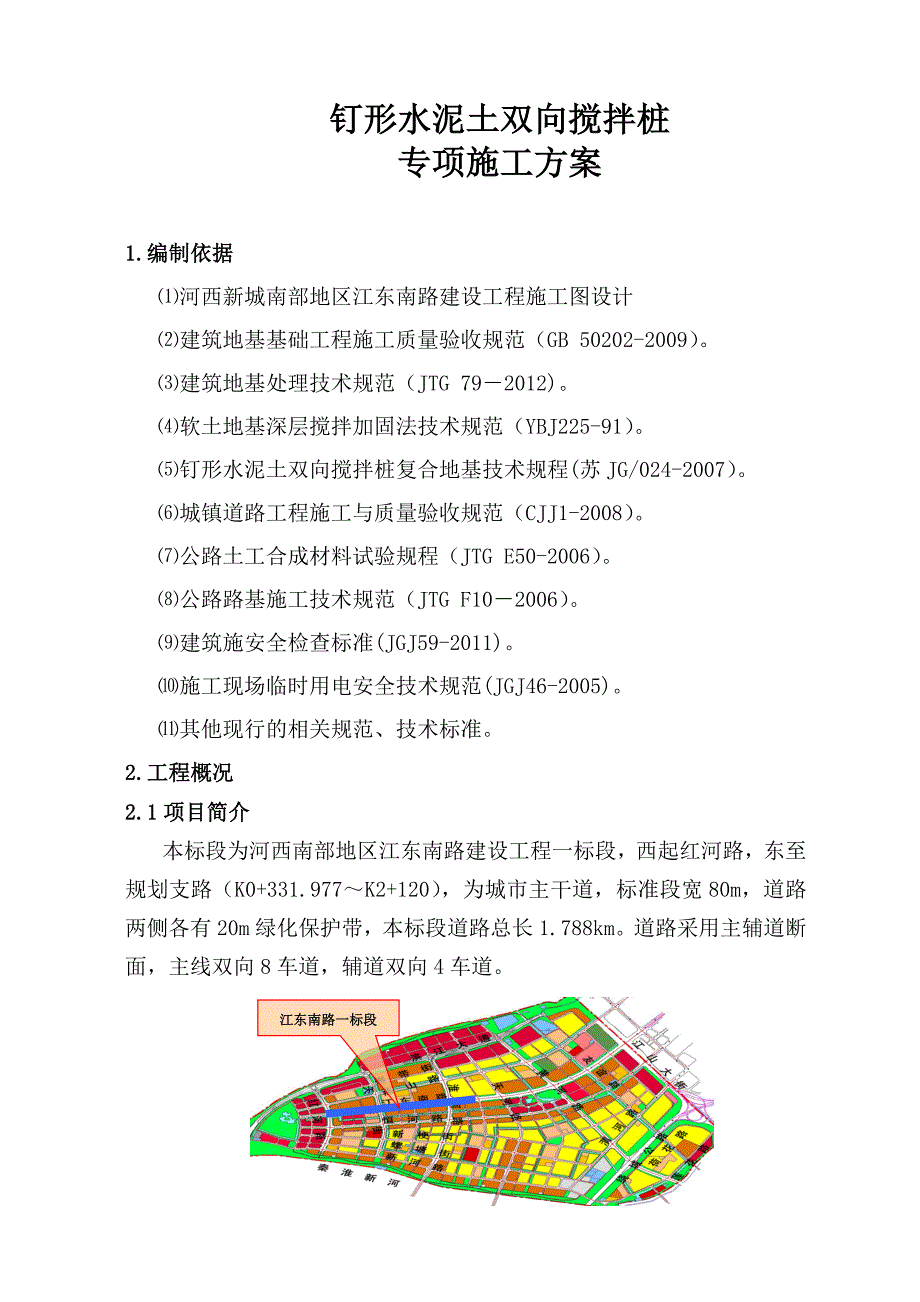

2、检测- 10 -5.4施工质量控制注意事项- 11 -6.施工安全保证措施- 12 -6.1 组织机构- 12 -6.2 安全保证措施- 12 -钉形水泥土双向搅拌桩专项施工方案1.编制依据 河西新城南部地区江东南路建设工程施工图设计 建筑地基基础工程施工质量验收规范（GB 50202-2009）。建筑地基处理技术规范（JTG 792012)。软土地基深层搅拌加固法技术规范（YBJ225-91）。钉形水泥土双向搅拌桩复合地基技术规程(苏JG/024-2007）。城镇道路工程施工与质量验收规范（CJJ1-2008）。公路土工合成材料试验规程（JTG E50-2006）。公路路基施工技术规范（JT
3、G F102006）。建筑施安全检查标准(JGJ59-2011)。施工现场临时用电安全技术规范(JGJ46-2005)。其他现行的相关规范、技术标准。2.工程概况2.1项目简介本标段为河西南部地区江东南路建设工程一标段，西起红河路，东至规划支路（K0+331.977K2+120），为城市主干道，标准段宽80m，道路两侧各有20m绿化保护带，本标段道路总长1.788km。道路采用主辅道断面，主线双向8车道，辅道双向4车道。江东南路一标段图2.1-1项目地理位置图2.2设计要求本工程位于某某南部地区，场地地形平坦，场地内河沟、水塘较多，地质条件较差。根据施工图设计要求，在江东南路一标管段桥头及过渡
4、段采用钉型水泥搅拌桩处理，以满足工后沉降的要求。水泥搅拌桩采用钉型桩，本标段处理总长度675m，具体桩号范围见设计图纸。正常桩桩径为500mm，钉型扩大头直径为900mm，桩长为1015m，扩大头长分别为3m（桩长不大于12m）和4m（桩长大于12m），正三角形布置，桩间距为1.41.8m。水泥搅拌桩桩顶设置厚度300mm的垫层，垫层应采用级配良好的中粗砂；在垫层上设一层双向土工格栅，土工格栅单轴抗拉强度不小于80kN。水泥采用强度等级42.5的普通硅酸盐水泥，扩大头以下水泥掺入量50Kg/m，扩大头水泥水泥掺入量160Kg/m。设计水灰比0.5，28天水泥土无侧限抗压强度不小于0.45Mpa
5、。2.3现场条件施工现场征拆已基本完成，有少量围墙、民房、电力杆线等障碍物需建设单位进一步协调完成。本项目管段穿越双闸街道的五星村、双龙村等村镇和农田，项目进出场道路通行不畅，施工前将在道路右侧红线外侧，沿道路修筑施工便道作为施工通道。现状道路范围有部分电力杆线，可作为临时供电的电源接入现场。2.4主要工程数量表2.5-1 钉形水泥土双向搅拌桩处理范围一览表序号桩 号 范 围处理 长度处理宽度单根 桩长间距(m)数量 （根）深搅桩长度（m)土工格栅 面积（m2)备 注1KO+331KO+4104367.5141.526673733834402KO+487KO+53212712.2121.530
6、03600106053KO+620KO+6664062.4121.514891786831164KO+753KO+8033412.2121.5331397227205KO+920KO+95614085131.8108914157117046KO+956K1+01180151.7141.543896144664807K1+027K1+05212845.4151.472010800104328K1+052K1+07711568.3141.7682954892699K1+360K1+4004068.5111.5140015400320010K1+400K1+4407066.6101.51382138
7、20581711K1+440K1+53010068.5111.5314734617800012K1+765K1+8106594.2101.5214421440520013K1+810K1+87060137101.5422442240480014K1+870K1+91050109.5101.5227822780400015合 计67526242519513. 施工计划3.1 施工人员安排计划 根据工程量和工期要求，每个施工段桩机各施工工序的人员安排见下表。 表3.1-1施工人员计划表 单位：人工种负责人技术员质检员安全员试验员材料员机管员操作工人数11111116注：本计划表是以每班八小时工作制
8、为基础。3.2 施工机械安排计划结合本工程的特点，拟投入的施工机械如下：表3.2-1施工机械计划表序号设备名称型号数量产地制造年份额定功率kW备注1双向深搅桩机DM-314南京2010752灰浆搅拌机700L14南京2010153灰浆泵14无锡201154电焊机14上海2012105钢卷尺50M14郑州20136泥浆比重计14温州20127电脑7北京20118工具车14徐州20133.3材料计划安排在每一个场地内设置4个施工所需的水泥库，水泥库储量应不小于20吨，防雨防潮设施要完善。水泥库内地坪要高出自然地坪0.30.5m，周边排水要通畅。表3.3-1 材料进场计划一览表序号材料名称 规格参数
9、单位数量 计划进场时间备注1水泥普硅42.5 T251642013年6月20日适时进场3.4进度计划安排根据工程施工的先后顺序及总体进度计划的节点工期要求，位于结构物两侧的钉型水泥土搅拌桩，应在结构物完成及支护结构拆除完成后方能实施。故现场将优先搭设具备条件的钉型水泥土搅拌桩。结构物两侧的钉型水泥土搅拌桩受结构物的施工工期制约。另部分规划支路的交叉路口软基处理形式包括真空预压和钉型水泥土搅拌桩，故需要等待真空预压完成后，方能进行钉型水泥土搅拌桩的施工。根据施工现场实际情况及工程量，组织人力、机械设备进行施工。表3.5-1 计划开始、结束时间和施工进度计划表序号部 位计划开始时间计划结束时间天
10、数长度备注1KO+331KO+41012月20日1月20日32 373381#通道2KO+487KO+53210月5日10月28日24 3600支路3KO+620KO+66611月10日11月30日21 178682#通道4KO+753KO+80310月28日11月20日24 3972支路5KO+920KO+9568月26日10月30日66 14157天保街6KO+956K1+0118月26日10月30日66 61446天保街7K1+027K1+05211月25日1月30日67 108003#通道8K1+052K1+07711月25日1月30日67 95483#通道9K1+360K1+4001
11、1月15日1月30日77 154004#通道10K1+400K1+44011月15日1月30日77 138204#通道11K1+440K1+5306月16日7月30日45 34617过渡段12K1+765K1+81012月20日1月20日32 214405#通道13K1+810K1+8706月26日8月30日66 42240淮河路14K1+870K1+9106月26日8月30日66 22780淮河路4.施工方案4.1技术准备所有的施工人员应对本项目工程的施工难度、工期、技术、安全、文明施工要求做到心中有数，对所采取的技术方案、保证措施领会透彻，保证落到实处。施工之前，对技术管理人员和机械操作人
12、员进行技术交底和安全交底，同时办理开工前的有关手续。绘制桩位布置图并进行编号。4.2测量放线用于测量定位的GPS、水准仪必须是检验合格仪器，以确保量测精度。开工前会同有关单位做好各角点的坐标、水准点的测设及其闭合工作，并请监理工程师现场复核。每条轴线上都要测设两个控制点，标明位置，每个桩位采用小木桩现场定位。4.3主要施工方案采用钉形双向水泥土搅拌桩施工，施工总流程为分三步：确定水泥掺入量3、全面施工2、试桩1、现场取样试验校验桩的设计和施工参数4.3.1 试桩试桩的目的是验证室内试验得出的方案设计指标的适用性，同时掌握施工过程参数，采取28天强度进行取芯强度检验，达到设计要求后方可正式施工，试桩结果满足要求，即开始全面施工。表4.3.1-1试桩的主要技术参数序号技术名称技术参数1钻进速度0.40.7m/min2提升速度0.71.0m/min3内钻杆转速50r/min4外钻杆钻速70r/min5钻进时喷浆压力0.250.4Mpa6叶片间距150250mm7叶片宽度80100mm8叶片厚度2540mm9叶片倾角1020本工程试桩初步确定在K1+880K1+910范围内进行，试桩数量为6根。
