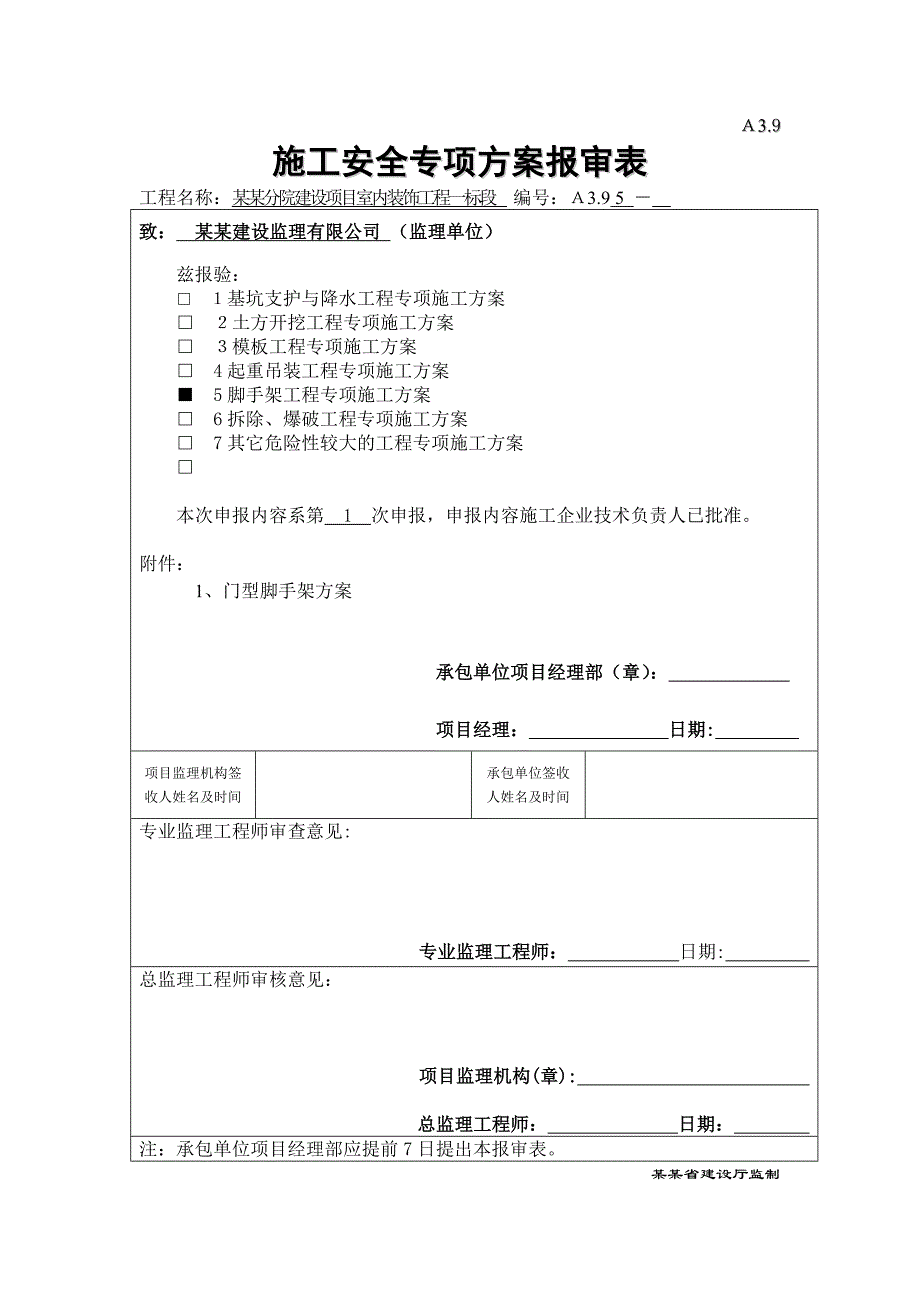

1、3.9施工安全专项方案报审表工程名称：某某分院建设项目室内装饰工程一标段 编号：3.9 5 致：某某建设监理有限公司 （监理单位）兹报验：基坑支护与降水工程专项施工方案土方开挖工程专项施工方案模板工程专项施工方案4起重吊装工程专项施工方案5脚手架工程专项施工方案6拆除、爆破工程专项施工方案 7其它危险性较大的工程专项施工方案 本次申报内容系第 1 次申报，申报内容施工企业技术负责人已批准。附件：1、门型脚手架方案 承包单位项目经理部（章）： 项目经理： 日期: 项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理

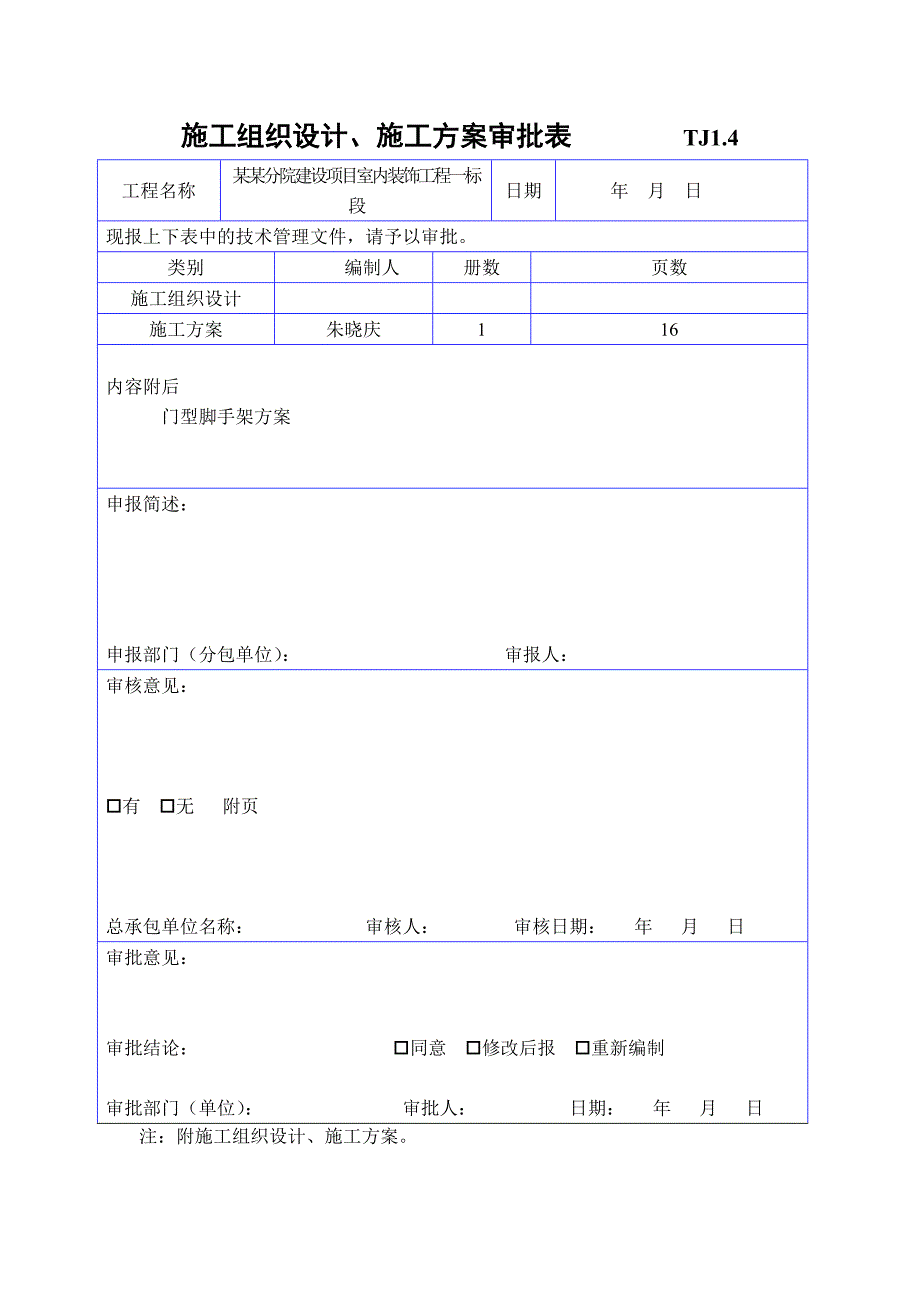

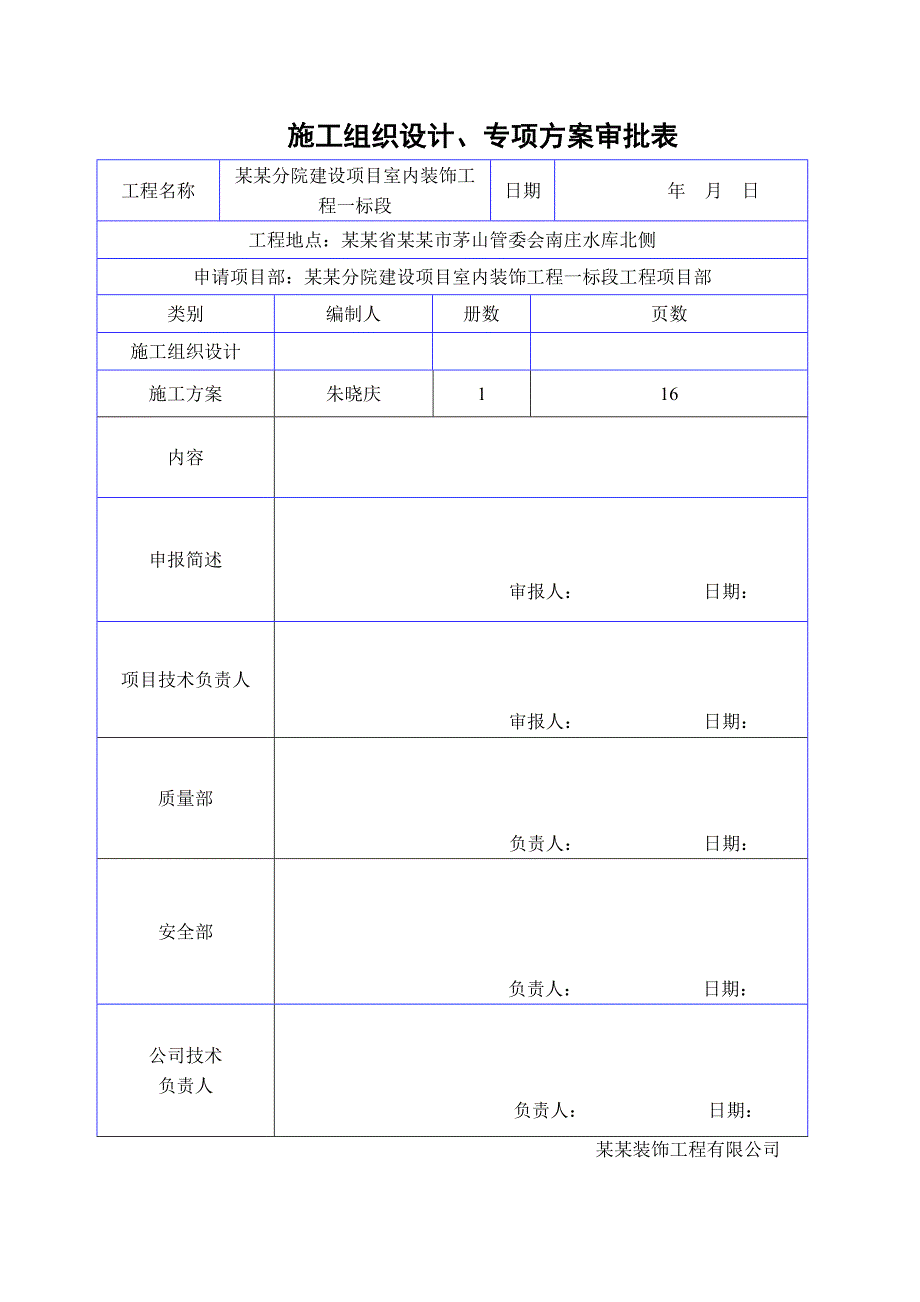

2、机构(章): 总监理工程师： 日期： 注：承包单位项目经理部应提前7日提出本报审表。某某省建设厅监制施工组织设计、施工方案审批表 TJ1.4工程名称某某分院建设项目室内装饰工程一标段 日期年 月 日现报上下表中的技术管理文件，请予以审批。类别 编制人册数页数施工组织设计施工方案朱晓庆116内容附后门型脚手架方案申报简述：申报部门（分包单位）： 审报人： 审核意见：o有 o无 附页总承包单位名称： 审核人： 审核日期： 年 月 日审批意见：审批结论： o同意 o修改后报 o重新编制审批部门（单位）： 审批人： 日期： 年 月 日注：附施工组织设计、施工方案。 施工组织设计、专项方案审批表 工程名
3、称某某分院建设项目室内装饰工程一标段日期年 月 日工程地点：某某省某某市茅山管委会南庄水库北侧申请项目部：某某分院建设项目室内装饰工程一标段工程项目部类别编制人册数页数施工组织设计施工方案朱晓庆116内容申报简述审报人： 日期：项目技术负责人审报人： 日期：质量部负责人： 日期：安全部负责人： 日期：公司技术负责人负责人： 日期：某某装饰工程有限公司某某分院建设项目室内装饰工程一标段门型脚手架搭拆施工方案 编制：审批：某某装饰工程有限公司第一节编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社、钢结构设计规范GB50017-2003 中国建筑工业出
4、版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑地基基础设计规范GB50007-2002中国建筑工业出版社； 建筑施工门式钢管脚手架安全技术规范JGJ128-2000中国建筑工业出版社； 建筑施工安全检查标准JGJ59-99中国建筑工业出版社。 第二节 工程概况工程名称某某分院建设项目室内装饰工程一标段建设单位某某分院施工工期162天质量要求符合现行的建筑工程施工质量验收统一标准 第三节脚手架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结
5、构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用门架脚手架方案： 第四节 脚手架的材质要求 门架 1、门架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架（JGJ76）的规定，并
6、应有出厂合格证明书及产品标志。 2、周转使用门架及配件的维修保养或报废，可按门架及配件的质量分A、B、C、D四类，对每类按不同情况作出保养、修理保养、试验后确定类别和报废处理等四种不同处理方法。 A类属于外观检查有轻微变形、损伤和锈蚀，不影响正常使用和安全承载。所以，门架及配件在清除表面粘附砂浆、泥土等污物，除锈后可以使用，重新油漆属于经常性的保养工作。 B类属于外观检查有一定程度变形、损伤、锈蚀，用肉眼或器具测量可见，该类门架及配件将影响正常使用和安全承载，所以应经矫直、平整、更换不见、修复、补焊、防锈、油漆等修理工作后方能继续使用；该类别除锈、油漆指用砂纸、铁刷等将锈除去，重新涂刷油漆。
7、C类指有片状剥落，锈蚀面积大（达总表面面积的50以上），有修坑，但无贯穿锈洞等严重锈蚀现象，这类门架及配件不能由外观确定承载力，而应由试验确定其承载力。承载力试验方法按现行国家标准门式钢管脚手架（JGJ76）中6.2及表6规定执行。 D类为严重变形、损伤及锈蚀不可修复，或承载力补符合（JGJ76）规定的门架及配件应报废。损伤、裂纹，指主要受力杆件（立杆、很杆等）有裂纹等，非主要部位、零件裂纹损伤严重，修复后仍不能满足正常使用要求者。壁厚小于规定厚度，不满足承载力要求，属于不合格品。弯曲指局部弯曲变形严重的死弯、硬弯，平整后仍有明显伤痕，会造成承载力严重削弱者。锈蚀严重指有贯穿孔洞、大面积片状锈
8、蚀及经试验承载力严重降低者。门架及配件重量类别判定方法按建筑施工门式钢管脚手架安全技术规范JGJ128-2000附表A.2.1中规定项目判定。 3、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用422.5mm 焊接钢管，也可采用483.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准炭素结构钢（GB/T700）中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm。 4、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁 使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。 5、连接外径48mm钢管的扣件的性能、质量应符合现行国家
9、标准钢管脚手架扣件（GB15831）的规定，连接外径42mm与48mm钢管的扣件应有明显标记并按照现行国家标准钢管脚手架扣件（GB15831）中的有关规定执行。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。 第五节脚手架的搭设流程及要求 门架 门式钢管脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备铺放垫木（板）拉线放底座自一端起立门架并随即装交叉支撑（板）装水平架（或脚手板）装梯子（需要时，装设作用加强用的大横杆）装设连墙件照上述步骤，逐层向上安装装加强整体刚度的剪刀撑装设顶部栏杆扎安全网。以下为门架的构造要求： 1、地基 本
10、工程脚手架地基础部位是强度等级不低于C20的混凝土楼板，混凝土厚度不小于10cm。地基承载能力能够满足脚手架的搭设要求（具体计算数据参阅脚手架计算书）。 2、门架 (1)门架步距跨距，符合现行行业标准门式钢管脚手架(JGJ 128-2000)的规定，并与交叉支撑规格配合。 (2)门架立杆高墙面净距不宜大于150mm，大于150mm时，应采取内挑架板或其他高口防护的安全措施。 (3)门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。 (4)不配套的门架与配件不得混合使用于同一脚手架。 3、转角处门架连接 在转角处的脚手架内、外两侧应
11、按步设置水平连接杆，将转角处的两门架连成一体。水平连接杆应采用钢管，其规格应与水平加固杆相同。此外，水平连接杆还应采用扣件与门架立杆及水平加固杆扣紧。 4、配件 (1)交叉支撑、水平架或脚手板应紧随门架的安装及时设置。 (2)门架的内外两侧均应设置交叉支撑并应与门架立杆上的锁销锁牢。 (3)上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的12mm。 (4)在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板，并扣紧挡板，防止脚手板脱落和松动。 (5)连接门架与配件的锁臂、搭钩必须处于锁住状态。 (6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。 (7)底层钢梯的底部应加
12、设钢管并用扣件扣紧在门架的立杆上，钢梯的两侧均应设置扶手，每段梯可跨越两步或三步门架再行转折。 (8)栏板(杆)、挡脚板应设置在脚手架操作层外侧、门架立杆的内侧。 (9)水平架设置应符合下列规定： 1)在脚手架在顶层门架上部、连墙件设置层、防护棚设置处必须设置； 2)当脚手架搭设高度H45m时，沿脚手架高度，水平架应至少两步一设；当脚手架搭设高度H45m时，水平架应每步一设；不论脚手架多高，均应在脚手架的转角处、端部及间断处的一个跨距范围内每步一设； 3)水平架在其设置层面内应连续设置； 4)当因施工需要，临时局部拆障脚手架内侧交叉支撑时，应在拆除交叉支撑的门架上方及下方设置水平架； 5)水平架可由挂扣式脚手板或门架两侧设置的水平加固杆代替。 (10)底步门架的立杆下端应设置固定底座或可调底座。 5、加固件 (1)加固杆、剪刀撑必须与脚手架同步搭设。 (2)水平加固杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧并连牢。 (3)剪刀撑设置应符合下列规定： 1)脚手架高度超过20m时，应在脚手架外侧连续设置； 2)剪刀撑斜杆与地面的倾角宜为45O60O，剪刀撑宽度宜为48m； 3)剪刀撑
