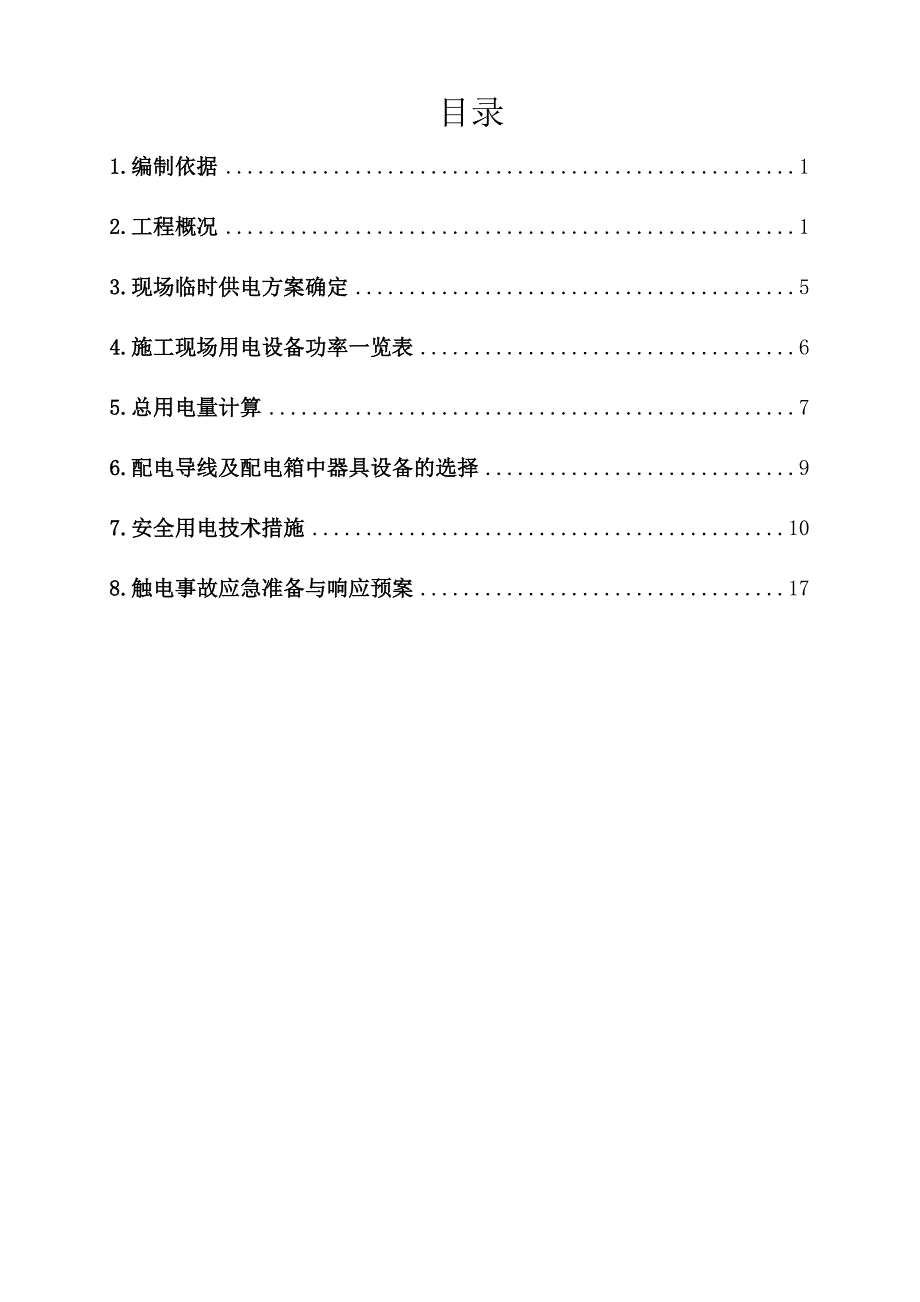

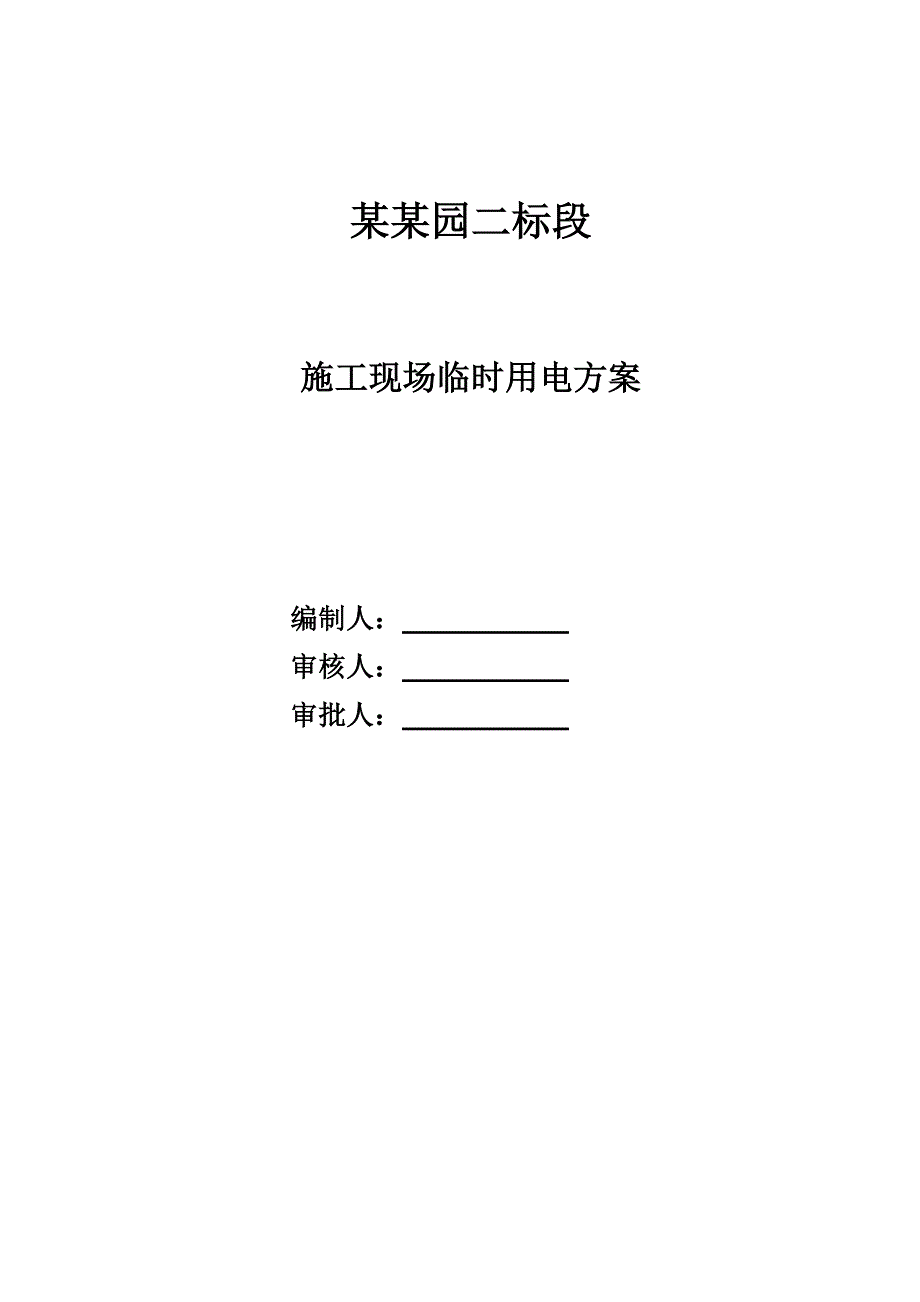

1、某某园二标段施工现场临时用电方案 编制人： 审核人： 审批人： 目录1.编制依据12.工程概况13.现场临时供电方案确定54.施工现场用电设备功率一览表65.总用电量计算76.配电导线及配电箱中器具设备的选择97.安全用电技术措施108.触电事故应急准备与响应预案171.编制依据施工现场临时用电安全技术规范（JGJ46-2005）建筑施工安全检查标准（JGJ59-2011）本工程施工组织设计本工程施工图参考文献 建筑施工手册（第四版）2.工程概况某某园A地块二标段由11#、12#、13#、14#、15#楼和地下车库组成，剪力墙结构，总建筑面积m2，占地面积较大，为合理安排施工现场用电及用水管理

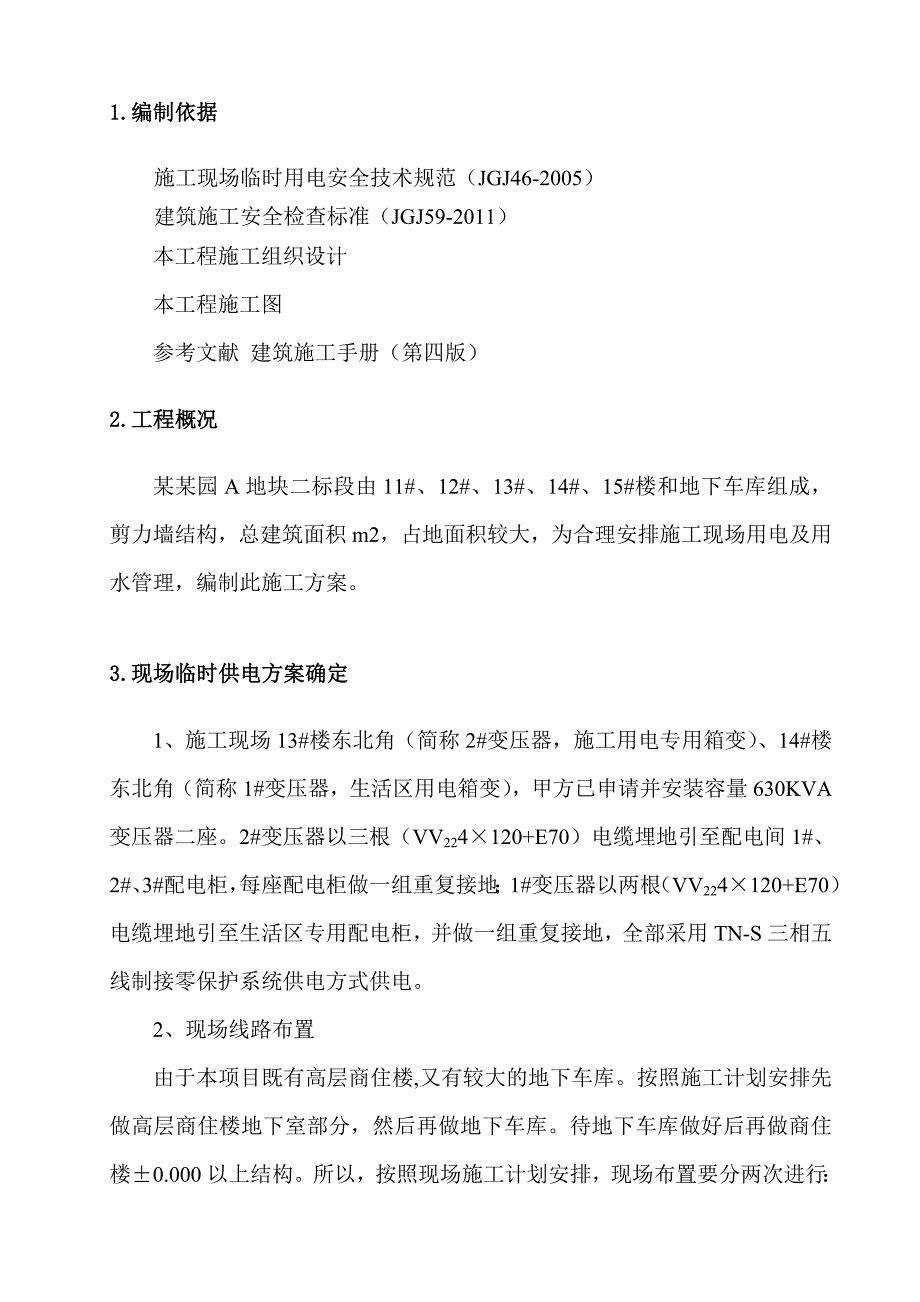

2、，编制此施工方案。 3.现场临时供电方案确定1、施工现场13#楼东北角（简称2#变压器，施工用电专用箱变）、14#楼东北角（简称1#变压器，生活区用电箱变），甲方已申请并安装容量630KVA 变压器二座。2#变压器以三根（VV224120+E70）电缆埋地引至配电间1#、2#、3#配电柜，每座配电柜做一组重复接地；1#变压器以两根（VV224120+E70）电缆埋地引至生活区专用配电柜，并做一组重复接地，全部采用TN-S三相五线制接零保护系统供电方式供电。2、现场线路布置由于本项目既有高层商住楼,又有较大的地下车库。按照施工计划安排先做高层商住楼地下室部分，然后再做地下车库。待地下车库做好后再
3、做商住楼0.000以上结构。所以，按照现场施工计划安排，现场布置要分两次进行：0.000以下第一次布置，0.000以上第二次布置。第一次布置根据施工现场实际情况临时安排布置。本方案按照第二次布置进行计划安排。（1）从配电间2#柜接2-1#配电箱供14#、15#楼施工电梯、塔吊、钢筋与木工作业区等，沿工地临时围墙送至1,4#、15#楼处； （2）从配电间2#柜接2-2#配电箱供11#、12#楼施工电梯、塔吊、钢筋与木工作业区等,沿工地临时围墙送至11#、12#楼处；（3）从配电间2#柜接2-3#配电箱供13#楼施工电梯、塔吊、钢筋与木工作业区等。（4）生活区用电从1#箱变拉线，专线专用。采用2根
4、VLV4120+170并联敷设。3、配电箱的设置临时供电系统配电箱设置为三级配电两级漏电保护。设备实行“一机、一闸、一漏、一箱”。4、保护方式的设置现场临时供电系统采用保护接零。各配电箱做一组重复接地，R地4。塔吊、脚手架做防雷接地，接地极采用2.5M长L550热镀锌角铁一组，接地网采用550热镀锌扁铁连接，顶部距地坪埋深0.7米。5、现场线路敷设方式变压器、总柜、固定箱采用VV22电缆埋地敷设，固定箱以下配线以铜质电缆明线布置。4.施工现场用电设备功率一览表 序号机械名称型号功率单位数量总功率（kW）1塔 吊QTZ6345台52252施工升降机SC200/20050台52503砼搅拌机JZM
5、35013.5台567.54插入式振动器ZX501.1台1516.55平板式振动器ZW58-111.5台57.56电焊机BX3-300-220台3607电渣压力焊36G36台41448钢筋切割机GT40-2/6-44台5209钢筋弯曲机WT-40-14台52010圆盘锯4台52011电刨2.5台512.512空压机0.9M37.5台322.513砂轮机1.5台3314高压扬程泵7.5台537.5155.总用电量计算 工地临时供电计算书 一、用电量计算: 工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用
6、量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有 全部施工动力用电设备额定用量： 序号 额定功率(kW) 距离电源(m) 机具名称 1 225.00 200.00 塔吊QTZ5610 2 250.00 200.00 施工升降机 3 67.50 200.00 砼搅拌机 4 16.50 200.00 插
7、入式振动器 5 7.50 200.00 平板式振动器 6 60.00 200.00 电焊机 7 144.00 200.00 电渣压力焊 8 20.00 200.00 钢筋切割机9 20.00 200.00 钢筋弯曲机 10 20.00 200.00 圆盘锯 11 12.50 200.00 电刨 12 22.50 200.00 空压机 13 3.00 200.00 砂轮机 14 37.50 200.00 高压扬程泵 本例计算中 K1=0.60； 经过计算得到 P = 906kW。 二、变压器容量计算: 变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos
8、 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4906=1155.42kVA。此计算是根据所有用电气在高峰时的数据，所以在施工现场进入正常施工时必须要考虑严禁超负荷操作，尽量协调好大功率机械要错开使用。但建议增容。7.配电导线及配电箱中器具设备的选择 在计算中，未考虑导线截面电压降的因素，只考虑导线截面容许电流来选择导线截面。 配线中按三相五线考虑，从箱变至配电间、配电间至各栋号主控箱、各栋号主控箱至分箱，均采用VLV型线直埋电缆，分箱以下根据情况而定决定是直埋或架空。1、变压器至配电间导线选择：三相五线制：I线= K P / 31/2 U线 Cos K0.5，Co
9、s=0.75。P906KWI =（0.7P）/（3Ucos）=1376.6A,分解到系统图中的5个箱。1376.6/5=275.32A查表，各配电箱的电流为275.32A,导线选用选择两根VLV4185+E95型线导线。2、从配电间至各分柜配线如系统图。3、各分柜至各分箱配线，根据现场实际情况确定。确保三相线和两相线不能混配。三相和两相可在同一分柜和箱中，但要分开安装保险装置和下引线（照明动力分开）。4、系统图8.安全用电技术措施1、用电管理1.1、专业人员安装、维修或拆除临时用电工程，必须由电工完成，电工必须持有劳动局颁发的施工现场电工操作上岗证。各类用电人员应做到：A必须掌握安全用电基本知
10、识和了解所用设备性能。使用设备前，必须按规定穿戴和配备好相应的劳动防护用品，b并检查电气装置和保护装置是否良好，严禁设备带“病”运转。c停用的设备必须拉闸断电，锁好开关箱。d负责保护所用设备的负荷线，保护零线和开关箱，发现问题应及时报告解决和调换整改。e搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。1.2、安全技术档案施工现场临时用电必须建立安全技术档案，其内容主要包括：a临时用电施工组织设计的全部资料。b修改临时用电施工组织设计的补充资料。c技术交底资料。d安全用电检查验收表。e电气设备的试验、检验凭单和测试记录。f接地电阻测定记录表。g电工维修记录。h定期检查表。2、施工现场与
11、周围环境2.1、在无法直埋部位的电缆，必须有保护设施，不得让电缆直接裸露。 2.2、在建工程包括脚手架的外侧边缘与外电架空线之间必须保持安全操作距离。2.3、对无法满足最小安全操作距离的，必须采取防护措施，搭设屏障、围栏或安全防护棚，并悬挂醒目的警告标志牌。2.4、在架设防护设施时，应由电气工程技术人员或专职安全员负责监护。2.5、在外电架空线路附近开挖沟槽时，必须防止外电架空线路的电杆倾斜，发现问题及时会同有关部门采取加固措施。3、配电线路该工程施工现场配电线路由架空线路(随楼层机动配电箱)、电缆线路、室内配线三种类型组成，其具体要求如下：3.1、架空线路3.1.1架空线路必须采用绝缘铜芯线或绝缘铝线。6.1.2架空线路必须设在专用杆上，严禁直接架设在脚手架上。3.1.3和保护零线在同一横担架设时，导线相序排列为：面向负荷从左侧起为L 1、N、L 2、 L 3、PE。3.1.4动力线、照明线在两个横担上分别架设时，上层横担面向负荷从左侧起为L 1、L 2、 L 3；下层横担面向负荷从左侧起为L 1、（L 2、 L 3）、N、PE；在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。3.1.5架空线路的档距不得大于35米，线间距离不得小于0.3米，横担间的最小垂直距离（低压与低压）为0.6米。3.1.6架空线路与邻近线路或
