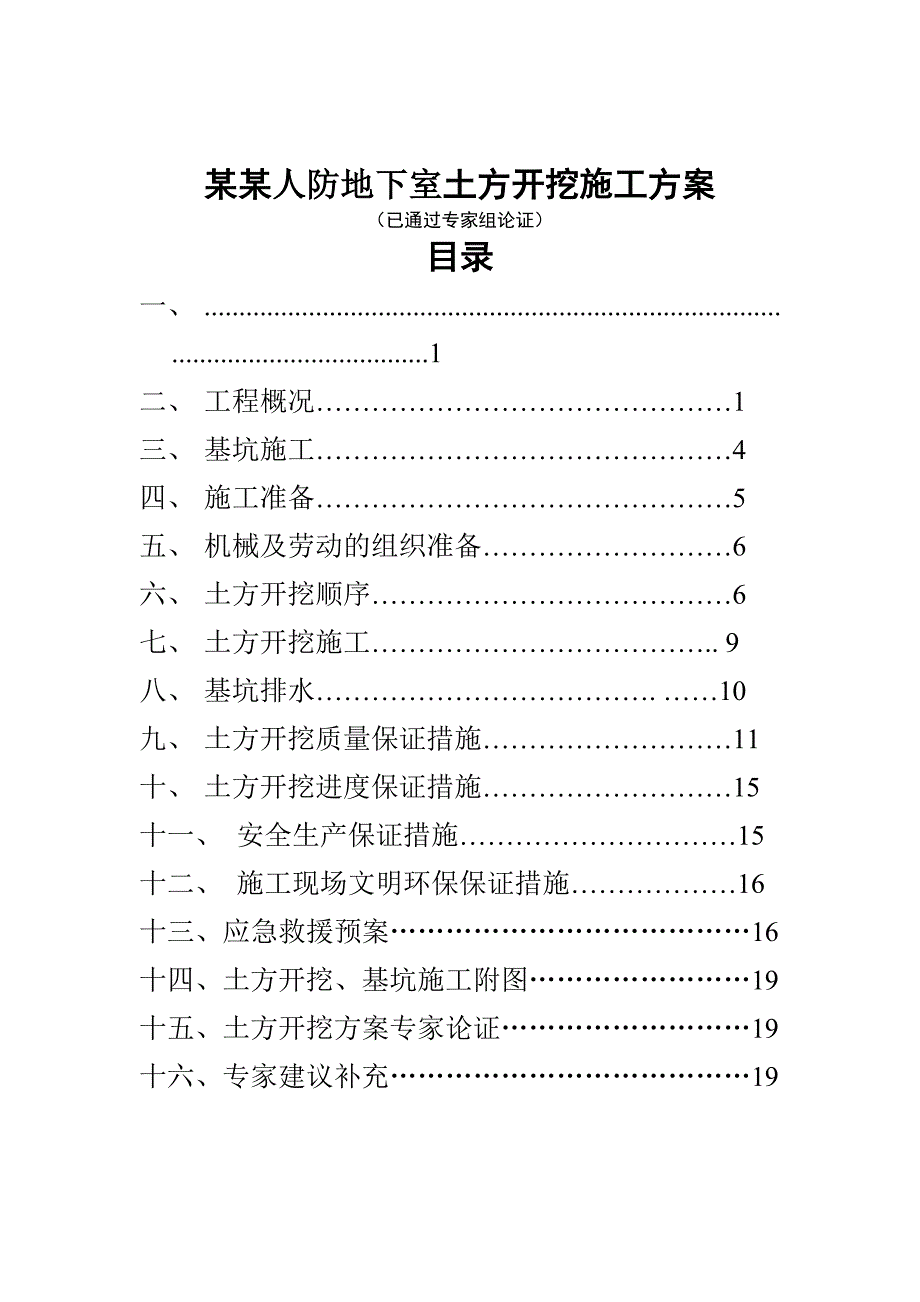

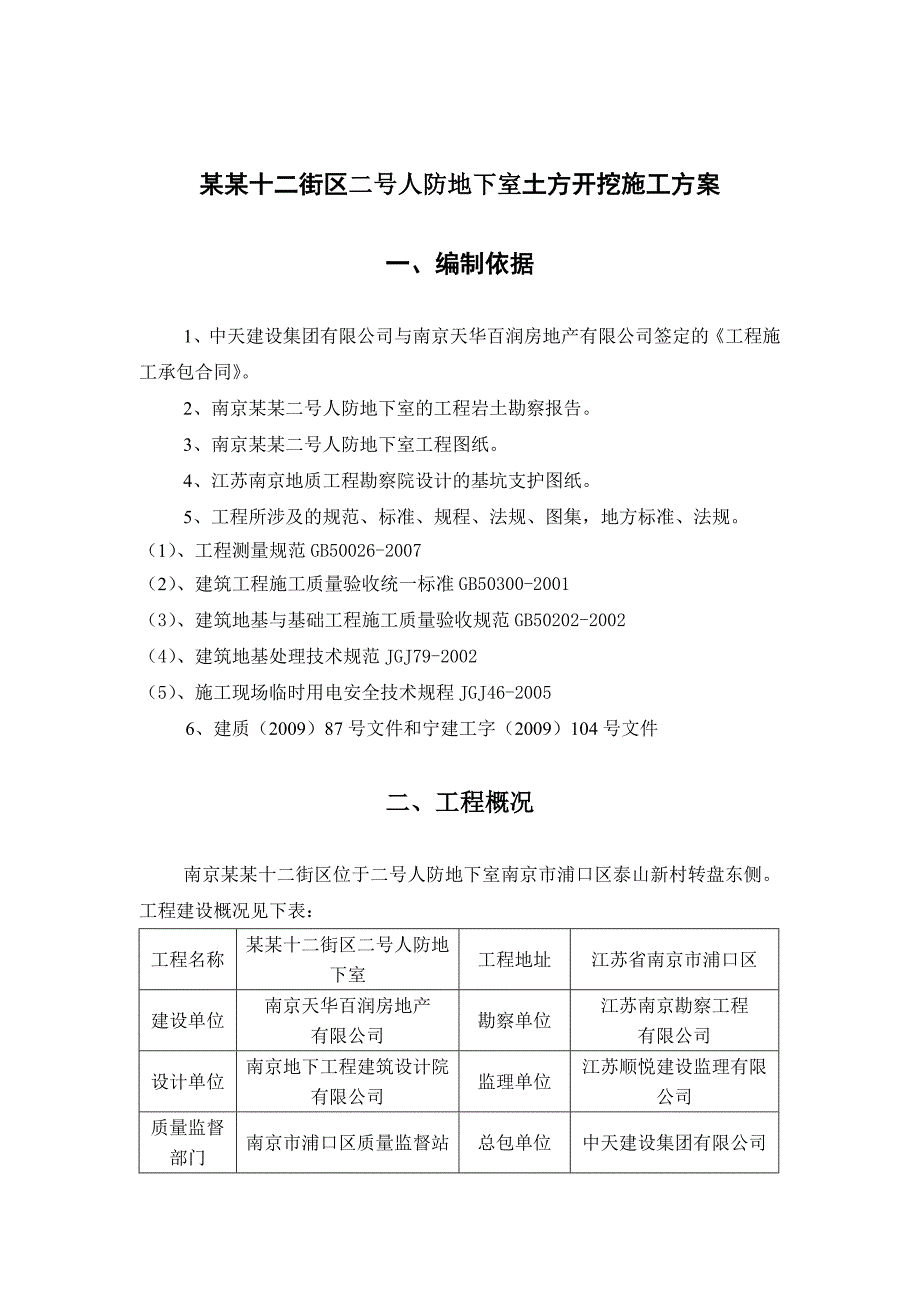

1、某某人防地下室土方开挖施工方案（已通过专家组论证）目录一、 .1二、 工程概况1三、 基坑施工4四、 施工准备5五、 机械及劳动的组织准备6六、 土方开挖顺序6七、 土方开挖施工. 9八、 基坑排水. 10九、 土方开挖质量保证措施11十、 土方开挖进度保证措施15十一、 安全生产保证措施15十二、 施工现场文明环保保证措施16十三、应急救援预案16十四、土方开挖、基坑施工附图19十五、土方开挖方案专家论证19十六、专家建议补充19某某十二街区二号人防地下室土方开挖施工方案一、编制依据1、中天建设集团有限公司与南京天华百润房地产有限公司签定的工程施工承包合同。2、南京某某二号人防地下室的工程岩
2、土勘察报告。3、南京某某二号人防地下室工程图纸。4、江苏南京地质工程勘察院设计的基坑支护图纸。5、工程所涉及的规范、标准、规程、法规、图集，地方标准、法规。（1）、工程测量规范GB50026-2007（2）、建筑工程施工质量验收统一标准GB50300-2001（3）、建筑地基与基础工程施工质量验收规范GB50202-2002（4）、建筑地基处理技术规范JGJ79-2002（5）、施工现场临时用电安全技术规程JGJ46-2005 6、建质（2009）87号文件和宁建工字（2009）104号文件二、工程概况南京某某十二街区位于二号人防地下室南京市浦口区泰山新村转盘东侧。工程建设概况见下表：工程名称

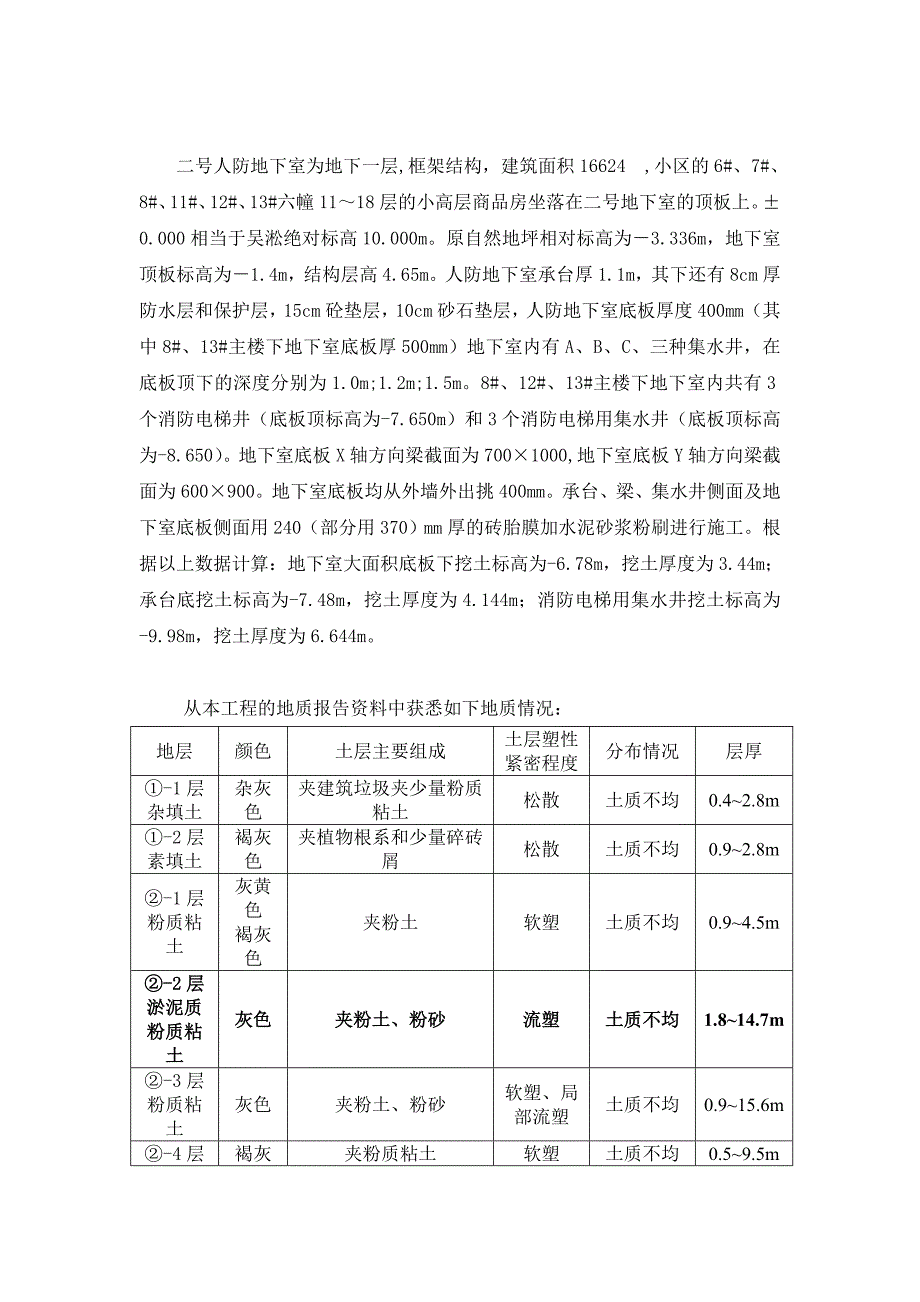

3、某某十二街区二号人防地下室工程地址江苏省南京市浦口区建设单位南京天华百润房地产有限公司勘察单位江苏南京勘察工程有限公司设计单位南京地下工程建筑设计院有限公司监理单位江苏顺悦建设监理有限公司质量监督部门南京市浦口区质量监督站总包单位中天建设集团有限公司二号人防地下室为地下一层,框架结构，建筑面积16624,小区的6#、7#、8#、11#、12#、13#六幢1118层的小高层商品房坐落在二号地下室的顶板上。0.000相当于吴淞绝对标高10.000m。原自然地坪相对标高为3.336m，地下室顶板标高为1.4m，结构层高4.65m。人防地下室承台厚1.1m，其下还有8cm厚防水层和保护层，15cm砼垫
4、层，10cm砂石垫层，人防地下室底板厚度400mm（其中8#、13#主楼下地下室底板厚500mm）地下室内有A、B、C、三种集水井，在底板顶下的深度分别为1.0m;1.2m;1.5m。8#、12#、13#主楼下地下室内共有3个消防电梯井（底板顶标高为-7.650m）和3个消防电梯用集水井（底板顶标高为-8.650）。地下室底板X轴方向梁截面为7001000,地下室底板Y轴方向梁截面为600900。地下室底板均从外墙外出挑400mm。承台、梁、集水井侧面及地下室底板侧面用240（部分用370）mm厚的砖胎膜加水泥砂浆粉刷进行施工。根据以上数据计算：地下室大面积底板下挖土标高为-6.78m，挖土厚
5、度为3.44m；承台底挖土标高为-7.48m，挖土厚度为4.144m；消防电梯用集水井挖土标高为-9.98m，挖土厚度为6.644m。从本工程的地质报告资料中获悉如下地质情况：地层颜色土层主要组成土层塑性紧密程度分布情况层厚-1层杂填土杂灰色夹建筑垃圾夹少量粉质粘土松散土质不均0.42.8m-2层素填土褐灰色夹植物根系和少量碎砖屑松散土质不均0.92.8m-1层粉质粘土灰黄色褐灰色夹粉土软塑土质不均0.94.5m-2层淤泥质粉质粘土灰色夹粉土、粉砂流塑土质不均1.814.7m-3层粉质粘土灰色夹粉土、粉砂软塑、局部流塑土质不均0.915.6m-4层粉土褐灰色夹粉质粘土软塑土质不均0.59.5m
6、-5层粉质粘土灰色夹粉土、粉砂软塑土质不均0.28.9m-6层粉土夹粉砂灰色夹云母片、粉砂软塑土质不均0.512.7m-7层粉质粘土青灰色夹粉土、粉砂软流塑土质不均0.511m-8层粉砂青灰色石英、长石夹粉质粘土、粉土中密土质不均0.512.4m-9层粉砂夹细砂青灰色石英、长石夹粉质粘土、粉土中密土质不均0.49m-10层粉质粘土灰褐色夹粉土、粉砂软塑土质不均0.58m-11层粉砂青灰色石英、长石夹粉质粘土、粉土中密土质欠均匀0.58m-1层强风化泥质砂岩棕红色砖红色石英、长石极软质岩土质欠均匀0.43.5m-2层中风化泥质砂岩棕红色砖红色石英、长石极软质岩土质欠均匀从上述可知：挖土深度大都处
7、在-2层淤泥质粉质粘土上。 南京地区主要气象条件大气压力（hPa）室外计算相对湿度（%）室外风速（m/s）年平均温度（）极端最低气温（）极端最高气温（）最大冻土深度（cm）冬季夏季最冷月平均最热月平均冬季夏季1025.21004.073812.62.615.3-14.040.79一般日平均温度5的起止日期（月.日）年平均降雨量（mm）年蒸发量（mm）雨量集中的月份最大积雪（mm）12.82.231095158556梅雨、89丰雨51三、基坑施工因本场地原为农田，纵横河沟和池塘密布，基坑底位于-2层淤泥质粉质粘土中，土质为流塑状态，地质较差，且在先期塔吊基础施工中发生过基坑内土方坍塌，桩基处流砂
8、暗潮，土体下沉和隆起现象等，所以开挖土方过程中出现不可预见工况较多，故随时根据现场周边实际环境变化进行方案调整，确保方案的完整性、安全性、以达到预期目标。根据江苏南京地质工程勘察院设计的基坑支护图纸，基坑内侧采用双排宽度1200mm的深层水泥搅拌桩（有效桩长度4.3m），在此3m（基坑北部AB段为3.6m）外用单排宽度700mm的水泥搅拌桩（有效桩长度8.0m），在内测桩和外侧桩间放坡1：1（基坑北部AB段为1：1.2），用T4510钢板网挂网并喷细砼厚60mm，在此坡面里间隔1.5m放置PVC泄水管400mm,L=500，并插置泥土中两排161000，L=1.0m钢筋与T4510钢板网连接，
9、钢筋与钢板网连接时，钢筋50mm长的弯钩向上（参见后面附图三）。基坑土方开挖需工作面和外墙迎水面需做防水层及脚手架搭设等均需工作面，工作面宽度为每边均1500mm。基坑外围单排水泥搅拌桩处计算的基坑面积约为22000，土方约7.5万m3。对于8#、12#、13#主楼位置下人防地下室中的电梯井、集水井进行坑中坑支护（剖面图参见附图三），即在地下室基础垫层下用挖掘机打入花管1004.0400，钢花管长度为7.5m（局部为6.5m），花管顶用200300的联系梁GL加固，GL顶标高为-6.60m。在花管外侧即电梯井侧面喷细石混凝土，厚度为100cm，再在内侧砌370cm砖胎膜并粉刷。在离基坑外侧搅拌
10、桩顶部（标高-3.60）2.0m处，做排（截）水沟，防止外部水流入基坑。排水沟沿基坑四周布置，并设置一定数量的集水坑，把雨水和外部水排出，保证基坑施工安全，排水沟净截面为300370，两侧用120砖砌筑并粉刷，底部用50厚碎石和120后素砼，在排水沟两侧顶部用素砼与硬化地面连接（参见附图三）。四、施工准备(一) 开挖前的准备1 在开挖前放出基坑放坡的上口线，落实专人检查，对周边建筑物、道路做好标记物，以备观测。2 落实专人在开挖土方时进行监控，对周边环境进行监控。3 在土方开挖之前，彻底检查一遍施工场地内的地表排水情况，做好工地内的环线排水沟，避免地表水在基坑开挖后流入坑内，破坏地基土。4 用
11、挖掘机将基坑四周堆置的土或杂物卸走5 在土方开挖之前，召开各有关单位之间的协调会。协调组织好部分土方的外运工作，避免土方开挖中途临时停工。6 充分做好土方开挖的技术交底工作及安排落实好各工作人员，使各工作人员对自己的本职工作心中有数。(二) 夜间施工照明准备1 所有用电均可以从现场配备的配电箱内接引通过手提小电箱架空引至土方开挖区域。但施工用电必须由值班电工专门负责，严禁非操作人员随意移动。2 整个施工现场的夜间照明通过用钢管架高安置四个5KW大太阳灯照明。3 挖土机操作范围内的夜间照明采用活动灯架安装1000W小碘钨灯，每台挖土机配备活动灯架4个，其中基底工作面2个，槽上装车工作面2个。4
12、现场大门口位置均视情况放置一定数量的照明灯及散光灯和警戒灯。5 夜间挖土施工时电工日夜值班。五、机械及劳动力的组织准备 机械进场计划表机械名称进场时间数量挖掘机开工即日6自卸汽车Ea3166开工即日12装卸机开工即日2水泵开工即日15 劳动力的定员及配备见下表机械及工种机械台数定员人数班制配备人数备注挖土机司机612212运土汽车司机1224224机修人员222电工222修土配合人员20240场地清理人员6212管理指挥人员224注：确保工程进度机械及劳动力可根据具体情况做相应调整六、土方开挖顺序本场地由于地质条件差，为降低工程风险提高基坑安全度，除确需留置的小部分土方须离基坑边坡100m以外
