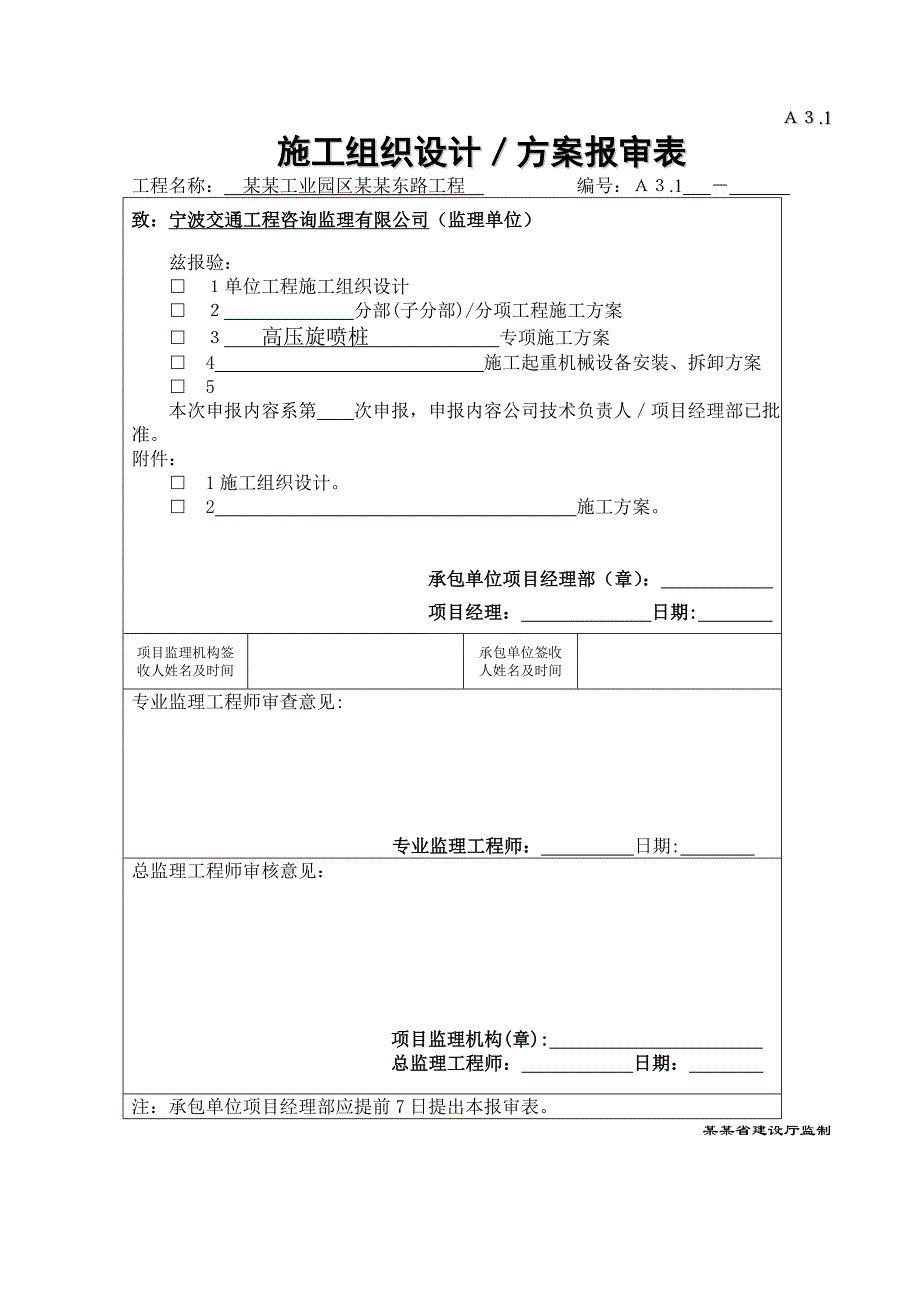

1、.1施工组织设计方案报审表工程名称：某某工业园区某某东路工程 编号：.1 致：宁波交通工程咨询监理有限公司（监理单位）兹报验：单位工程施工组织设计 分部(子分部)/分项工程施工方案高压旋喷桩 专项施工方案 4 施工起重机械设备安装、拆卸方案5本次申报内容系第 次申报，申报内容公司技术负责人项目经理部已批准。附件：1施工组织设计。2 施工方案。 承包单位项目经理部（章）： 项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报

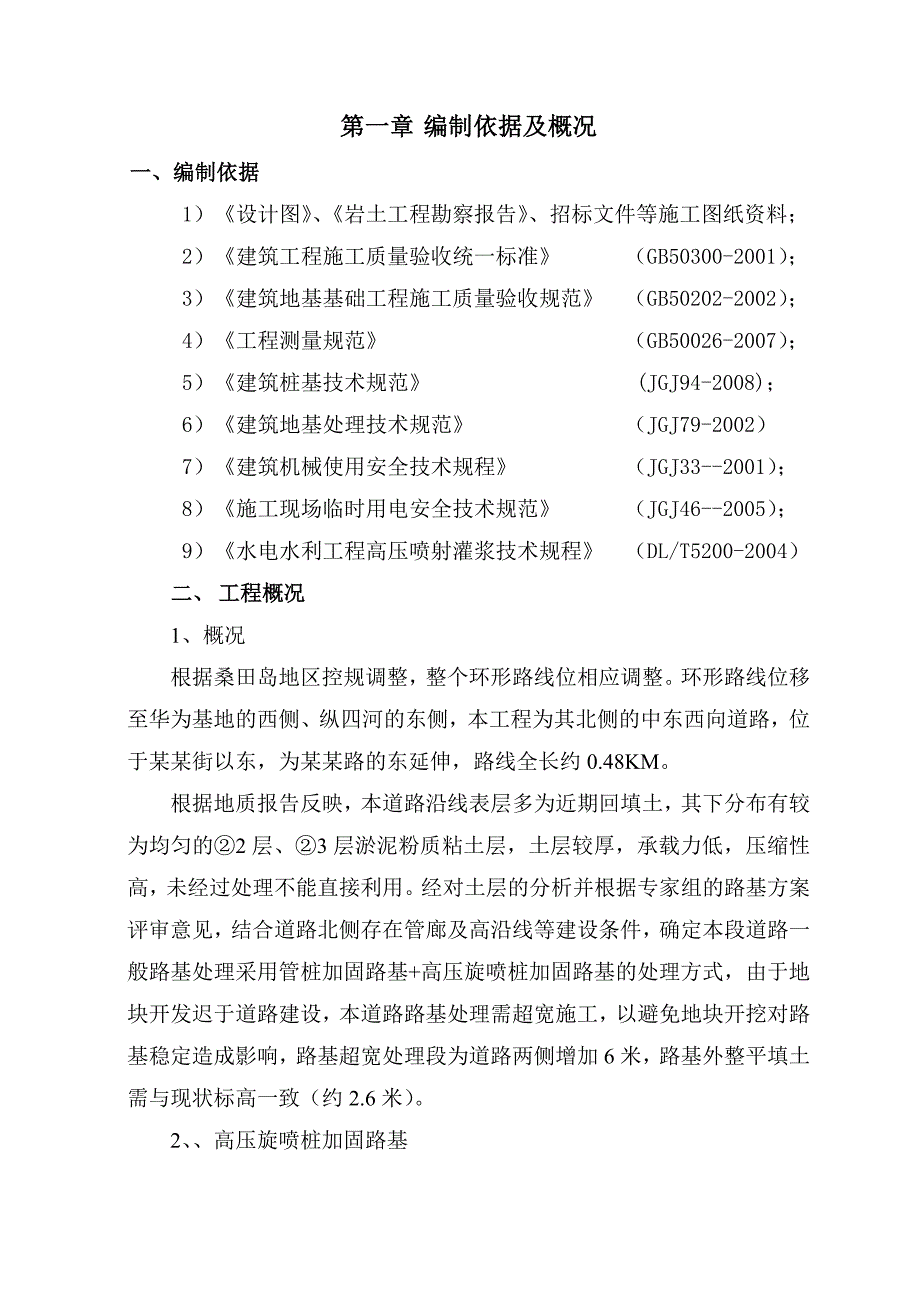

2、审表。某某省建设厅监制某某工业园区某某东路（某某街纵四河）道路工程高压旋喷桩专项施工方案某某建设有限公司第一章 编制依据及概况一、编制依据1） 设计图、岩土工程勘察报告、招标文件等施工图纸资料；2） 建筑工程施工质量验收统一标准 （GB50300-2001）；3） 建筑地基基础工程施工质量验收规范 （GB50202-2002）；4） 工程测量规范 （GB50026-2007）；5） 建筑桩基技术规范 (JGJ94-2008)；6） 建筑地基处理技术规范 （JGJ79-2002）7） 建筑机械使用安全技术规程 （JGJ33-2001）；8） 施工现场临时用电安全技术规范 （JGJ46-2005）
3、；9） 水电水利工程高压喷射灌浆技术规程 （DL/T5200-2004）二、 工程概况1、概况根据桑田岛地区控规调整，整个环形路线位相应调整。环形路线位移至华为基地的西侧、纵四河的东侧，本工程为其北侧的中东西向道路，位于某某街以东，为某某路的东延伸，路线全长约0.48KM。根据地质报告反映，本道路沿线表层多为近期回填土，其下分布有较为均匀的2层、3层淤泥粉质粘土层，土层较厚，承载力低，压缩性高，未经过处理不能直接利用。经对土层的分析并根据专家组的路基方案评审意见，结合道路北侧存在管廊及高沿线等建设条件，确定本段道路一般路基处理采用管桩加固路基+高压旋喷桩加固路基的处理方式，由于地块开发迟于道路
4、建设，本道路路基处理需超宽施工，以避免地块开挖对路基稳定造成影响，路基超宽处理段为道路两侧增加6米，路基外整平填土需与现状标高一致（约2.6米）。2、高压旋喷桩加固路基在路幅距离高压线较近路段，采用高压旋喷桩加固处理，高压旋喷桩桩顶标高1.3米及整平横坡2%，设计桩长19m，复合地基承载力90KPa。旋喷桩桩径为50cm，一般路段桩距1.5米，呈梅花形布置，施工时桩尖要求穿透软土层，进入持力层100cm以上，旋喷桩布置原则为与井或桩冒间距大于0.8m。第二章 施工顺序 本段道路路基处理采用管桩加固路基+高压旋喷桩加固路基的处理方式，纵四河桥采用钻孔灌注桩基础。高压旋喷桩施工顺序为从纵四河东侧开
5、始施工，桩号为XD0+400至XD0+481.9，管桩施工从纵四河西侧开始至工程起点XD0+039.7，由东向西进行施工，待管桩施工结束后再由东向西施工道路北侧高压旋喷桩。桥梁灌注桩施工由东往西进行。管桩施工时在纵四河四周设置位移观测点，每天进行观测，并做好记录。第三章 高压旋喷桩施工方法高压旋喷桩施工时高压注浆泵压力不低于20MPa，水泥的掺入量应通过室内配方试验确定，但500不低于210Kg/m,700不低于320Kg/m。旋喷桩的桩身设计强度取90d龄期的试块抗压强度，其无侧限抗压强度大于2.0Mpa，施工中可根据实际情况取7d（0.8MPa）、28d（1.5MPa）、90d（2.0MP
6、a）的龄期作控制。旋喷桩钻机采用XP-20型系列高压旋喷桩，BWT-100/30高压注浆泵机。一 、施工工艺、流程1、施工参数技术参数单重管法水浆泥液压力（MPa）20Mpa流量（L/min）60L/min喷嘴孔径（mm）1.61.8喷嘴个数1-2注浆管提升速度(cm/min)10-22旋转速度（r/min）10-202、施工流程测量放样钻孔下旋喷钻具旋喷注浆、提管拌制浆液钻机就位冲洗管道钻机移位二 、施工过程1、钻机就位：根据设计的平面坐标位置进行钻机就位，要求将钻头对准孔位中心；就位后，钻机需平置于牢固坚实的地方，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10m
7、m以内，钻孔垂直度误差小于0.3%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。2、 钻孔：在预定的旋喷桩位钻孔，以便旋喷杆可以放置到设计要求的地层中。钻机施工前，应首先在地面进行试喷，在钻孔机械试运转正常后,开始引孔钻进。钻孔过程中要详细记录好钻杆节数，保证钻孔深度的准确。钻孔位置与设计位置的偏差不得大于50mm。3、 插管：本工程采用旋喷管进行钻孔作业，钻孔和插管二道工序可合而为一，钻孔达到设计深度时，即可开始旋喷，在插管过程中，为防止管外泥砂或管内水泥浆小块堵塞喷嘴，可以用较小的压力边下管边射水，水压力不超过1Mpa。
8、以免压力过高，将孔壁射穿，高压水喷嘴要用塑料布包裹，以防泥土进入管内。 4、制浆：喷射注浆材料用42.5级普通硅酸盐水泥，施工中采用的拌浆桶直径为1.2m，桶深为0.8m；设计水灰比为1:1，计算每桶浆掺入600kg水泥（六车），600kg水（桶内水位刻度为55cm）。浆液采用高速搅拌机搅拌，纯拌和时间不应少于30s，且应连续制浆。已制成待用的浆液应采用低速搅拌机搅拌，以防止沉淀；成浆液当环境温度10以上时，不超过3小时，浆液存放时间超过有效时间时，应予以废弃。5、 喷射作业：当喷射注浆管插入设计深度后，接通浆泵，开始送入符合要求的浆、气，待注入浆液冒出孔口时自下而上地进行旋喷作业，旋喷头部边
9、缘或在一定的角度范围内来回摆动边上升，同时将泥浆清理排出。喷射时，先应达到预定的喷射压力、喷浆后再逐渐提升旋喷管，以防扭断旋喷管。为保证桩底端的质量，喷嘴下沉到设计深度时，在原位置旋转10秒钟左右，待孔口冒浆正常后再旋喷提升。钻杆的旋转和提升应连续进行，不得中断，钻机发生故障，应停止提升钻杆和旋转，以防断桩，并立即检修排除故障，为提高桩底端质量，在桩底部1.0m范围内应适当增加钻杆喷浆旋喷时间。在旋喷提升过程中，可根据不同的土层，调整旋喷参数。注意检查浆液初凝时间、注浆流量、压力、旋转和提升速度等参数，应符合设计要求。喷射压力高即射流能量大，加固长度大，效果好，若提升速度和旋转速度适当降低则加
10、固长度随之增加，在射浆过程中参数可随土质不同改变。旋喷作业系统的各项工艺参数，都必须严格按照预先设定的要求加以控制，值班人员必须随时做好关于旋喷时间，用浆量、冒浆情况，压力变化等的记录。6、 拔管：旋喷管被提升到设计标高顶部时，拔出喷浆管，喷浆即告结束，把浆液填入注浆孔中，多余的清除掉，但需防止浆液凝固时产生收缩的影响，拔管要及时，切不可久留孔中，否则浆液凝固后不能拔出。7、 冲洗：在拔出旋喷管时应逐节拆下，进行冲洗，管内、机内不得残存水泥浆，以防浆液在管内凝结堵塞。通常把浆液换成水，在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。8、 移开钻机：旋喷提升到设计桩顶标高时停止旋喷，提
11、升钻头出孔口，清洗注浆泵及输送管道，然后将钻机移移到下一孔位。三、 常见的施工问题和技术对策1、冒浆旋喷注浆过程中，冒浆量小于注浆量的20时，为正常现象，超过20%或完全不冒浆时应采取以下措施:1）出现不冒浆或断续冒浆时，若系土质松软则视为正常现象，可适当进行复喷；若系附近有空洞、通道，则可在浆液中掺入适量的速凝剂，缩短固结时间，使浆液在一定的土层范围内凝固，亦可在空隙地段增大注浆量，填满空隙后再继续旋喷。2）当冒浆量过大时，可减少注浆量或加快提升和回转速度，也可缩小喷嘴直径，提高喷射压力，增大固结体直径。2、桩径为避免深层硬土旋喷固结体尺寸减小，可采用增大高压浆喷嘴直径、高压浆流量、压力，降
12、低回转与提升速度等措施。3、喷嘴压力控制喷射注浆过程中出现下列异常现象时，需查明原因采取相应措施：1）流量不变而压力突然下降时，应检查各部位的密封情况，必要时拔出旋喷管检查其密封性能。2）在大量冒浆，压力稍有下降时，可能2种介质在旋喷管内串流或渗漏，应拔出旋喷管进行检查。3）压力陡增超过最高限值，流量为零，停机后压力仍不变，可能系喷嘴堵塞，应小心卸压后拔管疏通。第四章 拟投入本工程机械设备，检测、仪器设备1 、拟投入本工程机械设备表机械设备名称型号功率数量设备原值（万元）完好率（%）自有或租赁进场时间高压旋喷钻机XP-20型系列30590自有开工前高压注浆泵BWT-100/3075590自有开
