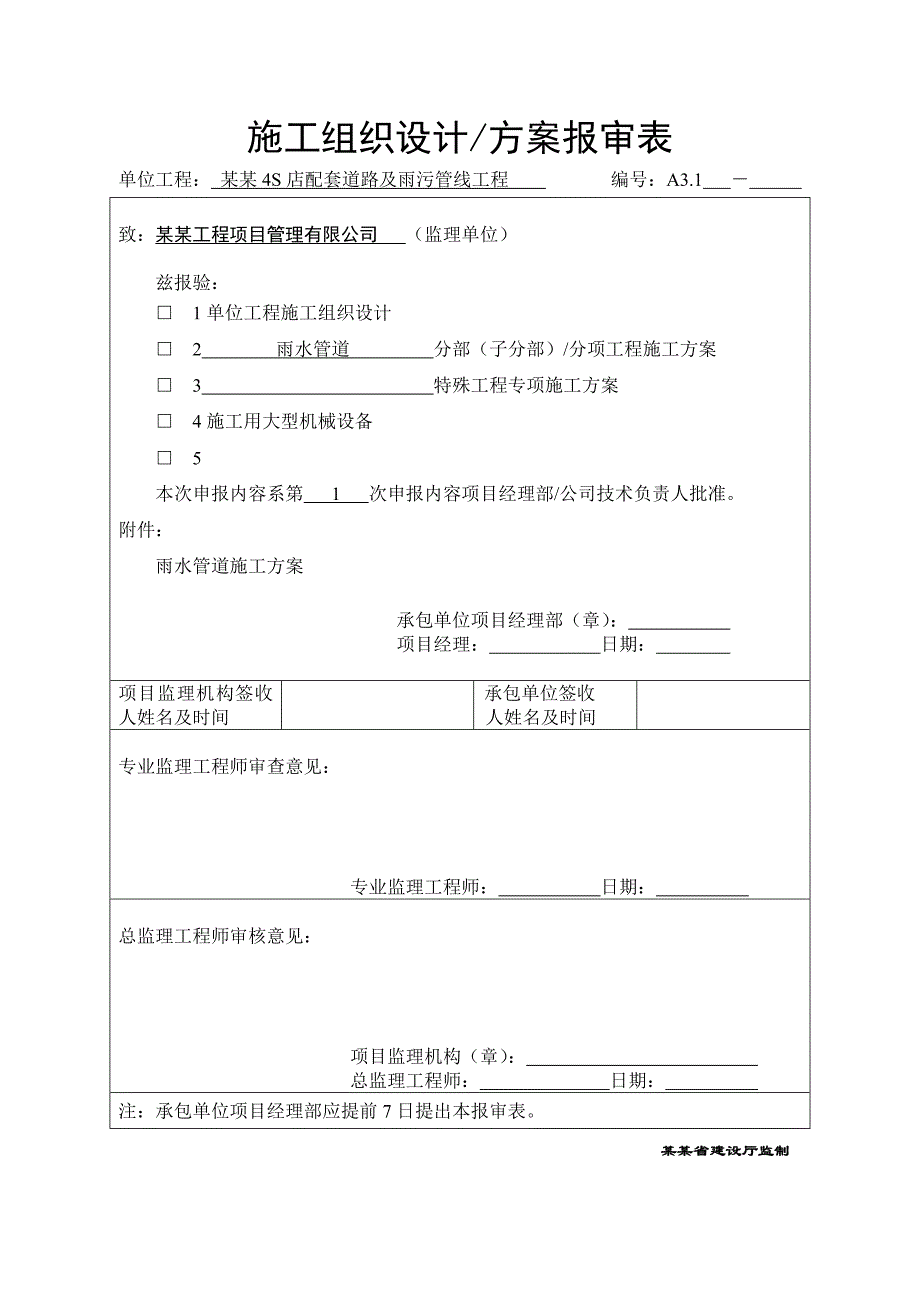

1、施工组织设计/方案报审表单位工程： 某某4S店配套道路及雨污管线工程 编号：A3.1 致：某某工程项目管理有限公司 （监理单位）兹报验： 1单位工程施工组织设计 2 雨水管道 分部（子分部）/分项工程施工方案 3 特殊工程专项施工方案 4施工用大型机械设备 5本次申报内容系第 1 次申报内容项目经理部/公司技术负责人批准。附件：雨水管道施工方案承包单位项目经理部（章）： 项目经理： 日期： 项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见： 专业监理工程师： 日期： 总监理工程师审核意见： 项目监理机构（章）： 总监理工程师： 日期： 注：承包单位项目经理部应提前7日

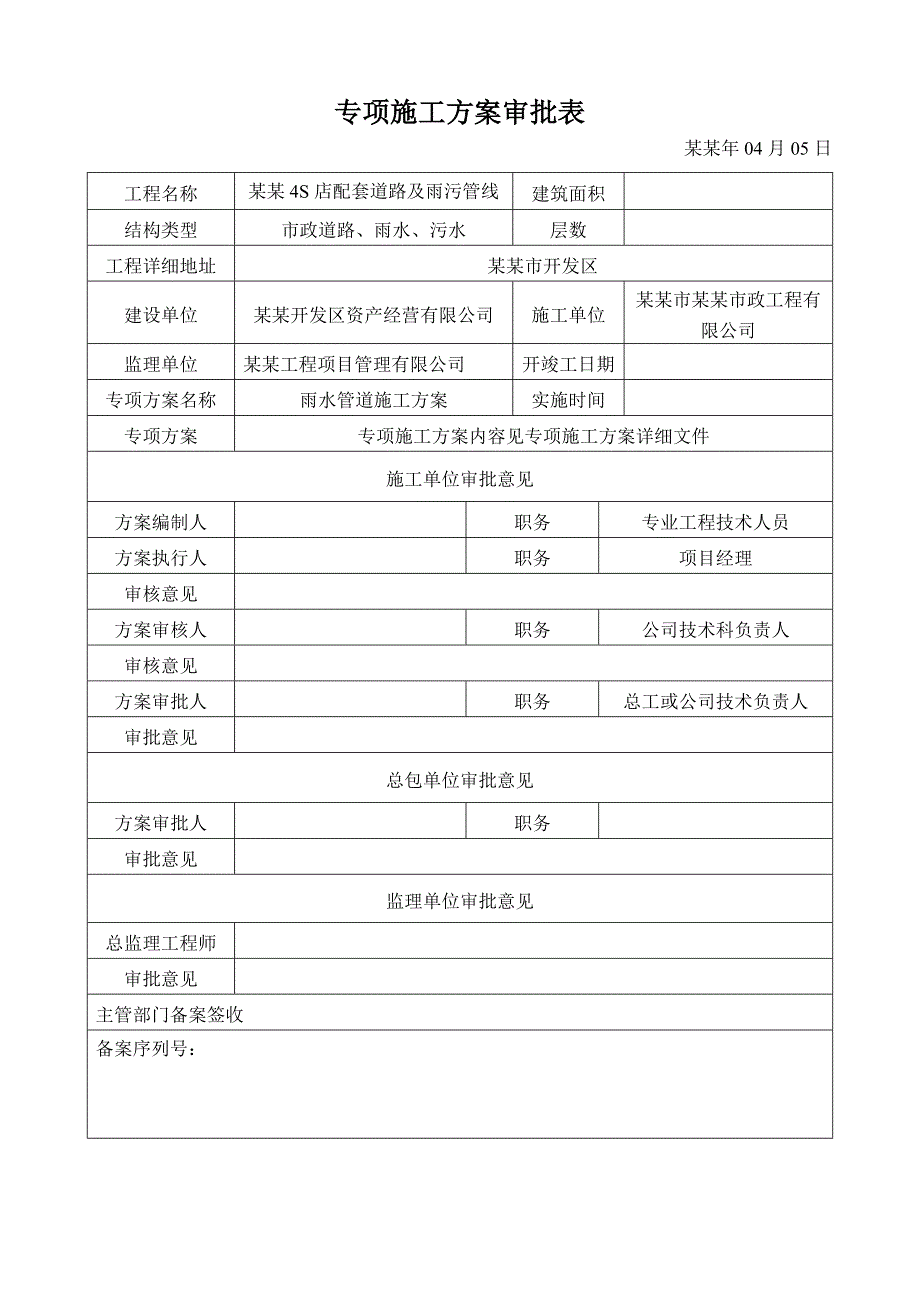

2、提出本报审表。 某某省建设厅监制专项施工方案审批表某某年04月05日工程名称某某4S店配套道路及雨污管线建筑面积结构类型市政道路、雨水、污水层数工程详细地址某某市开发区建设单位某某开发区资产经营有限公司施工单位某某市某某市政工程有限公司监理单位某某工程项目管理有限公司开竣工日期专项方案名称雨水管道施工方案实施时间专项方案专项施工方案内容见专项施工方案详细文件施工单位审批意见方案编制人职务专业工程技术人员方案执行人职务项目经理审核意见方案审核人职务公司技术科负责人审核意见方案审批人职务总工或公司技术负责人审批意见总包单位审批意见方案审批人职务审批意见监理单位审批意见总监理工程师审批意见主管部门备

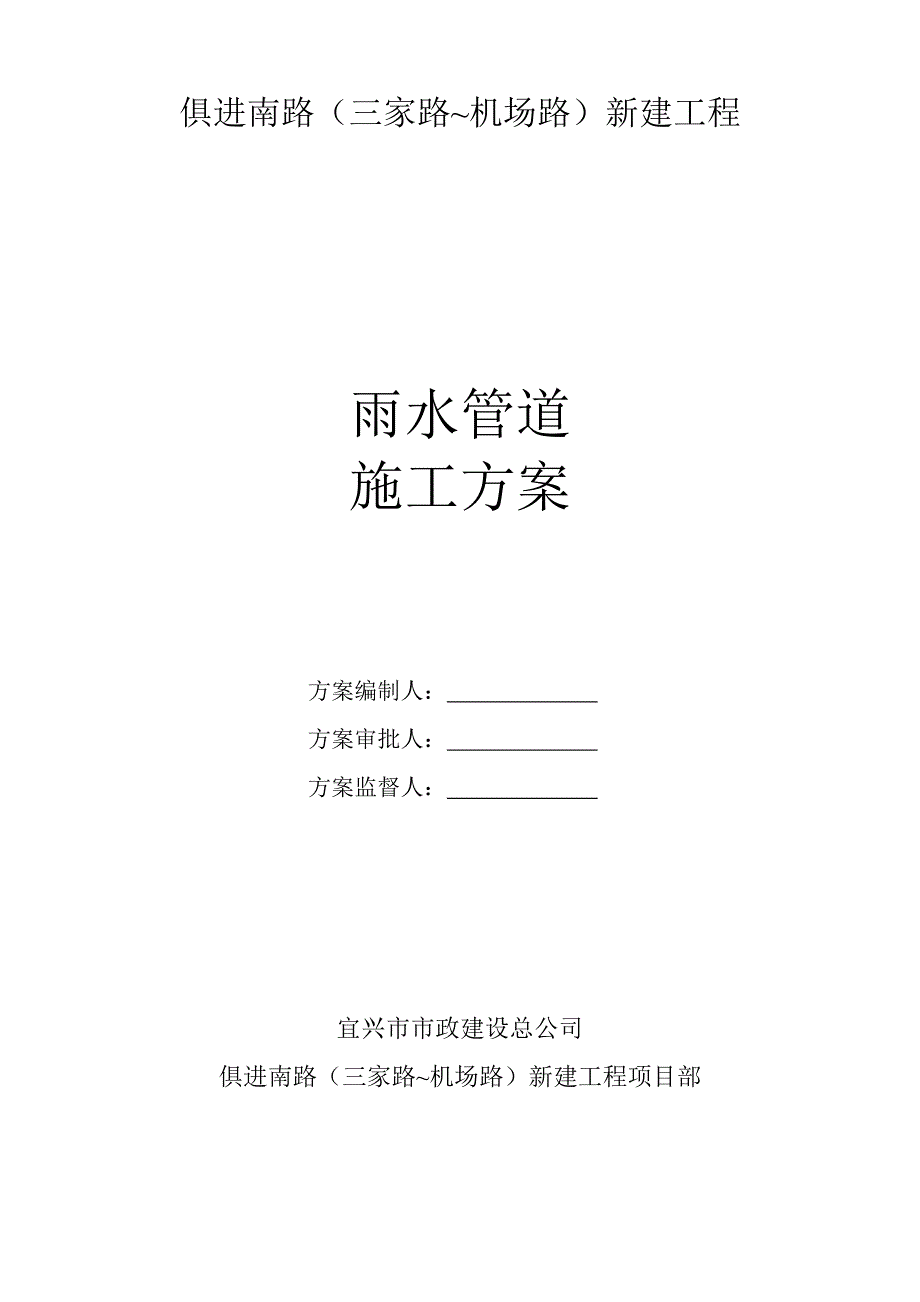

3、案签收备案序列号：俱进南路（三家路机场路）新建工程雨水管道施工方案方案编制人： 方案审批人： 方案监督人： 宜兴市市政建设总公司俱进南路（三家路机场路）新建工程项目部雨水管道工程施工方案一、工程概况1.本次俱进南路（三家路机场路）新建工程位于某某市张浦镇东部工业区内，道路呈南北走向，因机场路至新吴街已修建完成，现以起点为已建三家路的道路边缘，终点为新吴街交叉口，全长580m。全线设1-20m桥梁一座，。全线设1道2-1.5m。本次俱进南路工程雨水主管道位于道路右侧8.5处。道路主要服务于道路两侧的企业，为城市II级支路。本道路主要服务于道路两侧的企业，为城市II级支路。计算行车时速40kM/h
4、。2、本次俱进南路雨水管道位于道路右侧8.5处，在道路两侧的绿线外适当预留窑井，以方便以后周围的开发地块雨水接入，坡度为0.2%。3、雨水管道DN500、DN600采用钢筋混凝土级承插管；雨水支管采用DN225UPVC管。4、钢筋混凝土管采用120度混凝土基础，雨水管道接口采用橡胶圈接口；5、雨水检查井一般路段每40m设置一个，每隔一个检查井均设置一个落地井。6、具体工程量见下表：序号规格单位数量备注1DN500钢筋混凝土管米42.52DN600钢筋混凝土管米5603DN1200雨水落底井座74DN1200雨水流槽井座12出水口座45丙型雨水口座56 三、机械设备配置数量表序 号设备名称型 号
5、数 量备 注1平板式振动机ZW-72台2插入式振动机ZN-502台32寸污水泵WQ10-10-0.753台44寸泵1台5机动翻斗车FCIA1台6砂浆搅拌机JZC3501台四、技术工种及劳动力计划表序 号工 种人 数备 注1泥 瓦 工82机动车驾驶员33电 工14测 量 工15管理人员46普通工人257安 全2五、管道施工工艺流程测量放线沟槽开挖管道基础施工管道检查验收管道铺设管道接缝处理管道坞膀沟槽回填六、施工工艺1、沟槽开挖（1）、开挖前应摸清开挖面附近地下管线情况，对地下管线和各种构筑物应尽可能临时迁移，如无法移动，必须挖样洞使其外露，并采取吊、托等加固措施，必要时要事先通知有关单位进行现
6、场监护，对挖掘机手作详细交底，如无把握，应用人工开挖。特别注意，根据设计交底，B3道路范围内有光缆，施工时一定要有具体的保护方案。（2）、挖土应与支撑相互配合，挖土机挖土后必须及时支撑，防止槽壁失稳而导致沟槽坍塌。（3）、槽边单向推土高度不大于1.5M，里沟槽边的距离不得小于1.2M，挖土机和吊车一般离沟槽边不得小于0.8M。（4）、机械开挖土应严格控制开挖深度，防止超挖或扰动基地面，在挖至槽底标高以上20CM底层上时，再用人工挖除、修整槽底，边挖边修并立即进行基础施工。若超挖，采用素土回填应按照有关回填压实要求进行回填。2、管道基础（1）、管道基础施工前必须复核高程样板（一般称为龙门板）标高
7、。然后在沟槽底部每隔4M左右钉上一个样桩，并用样尺检查槽底标高，以控制开挖底层土、砾石砂垫层面和混凝土基础面的施工作业。（2）、管道基础的砾石砂垫层为10CM，按沟槽宽度满堂铺筑，并摊平。严格控制混凝土标高、平整度、宽度等。在12小时内作好沟槽的排水工作，保持混凝土基础不泡水，混凝土强度达到2.5MPA后方可拆除模板。3、管道铺设（1）、待用的管节按产品标准进行逐节质量检验，不符合标准者不得使用，并作好标记，另行处理。（2）、采用12/25T起重机或挖掘机起吊管节，起重机停放在坚实的地基上。起吊用的钢丝绳、绳扣应符合有关起重操作规程的要求，吊管时必须有专人指挥，吊臂回旋半径范围内不得站人，有障
8、碍的及时清除。装卸过程中使用相应的吊管工具和方法，严禁钢丝绳串心吊运，起吊是应轻起轻落，防止碰撞坏管端。（3）、运至沟槽边待用的管节应垂直槽边放置并垫稳。（4）、4排管前首先复核高程样板，用吊锤下引到半管高的位置，在存插外壁1/2高处拉出一条定位边线、边线离外壁10MM左右，并清扫基础表面的污泥和积水。（5）、排管时，以管内底标高为准，并及时垫准、垫稳。（6）、在井位排管时，控制好窨井的内净尺寸。（7）、管节铺设应作好如下准备工作：A、承口内表面和插口外表均将泥土、油杂物等清除干净。B、排管时，承口端排在窨井的出水方向，插口端排在窨井的进水方向，窨井底板离承口管端或尾端部距离250时加设管枕。
9、（8）、排管前，根据高程样板上定出的管道中心位置，垂直引至铁撑柱上，拉好中心线，吊上垂线。（9）、排管时，管口内应放平尺板，用水平尺调整水平，若平尺板的中心缺口刚好对准管线，表示沟管居中，若起重和吊排过程中，在沟槽中间上方控制中心线防碍卸管，可在混凝土基础面上按中心位置弹上墨线。（10）、排管时用水平尺校正管道坡度，每排一只管节即用高程样板复核一次管底标高。（11）、将承口内表面和插口边面的杂物清除干净，按照规格选用橡胶密封圈，并套入插口槽内，要求四周均匀、平顺、无扭曲，涂上专用润滑油和851胶水，用样板校正管子内底标高，根据管外壁引线校正管道中心线位置再用手板葫芦轻轻拉动合拢管节，合拢后再次
10、校正管道高程，最后用混凝土管枕垫稳管道，排好后不得摇动。5、管道接口（1）、根据设计要求及土质情况确定基础形式，管道采用瓜子片基础，300400接口采用“0”型橡胶圈接口。（2）、橡胶密封圈经弯曲试验，任何部位无明显裂缝，搭接部分在延伸100%的情况下无明显分离。（3）、橡胶密封圈不得与油类接触。（4）、橡胶密封圈质地紧密、表面光滑，不得有空气泡。（5）、橡胶密封圈存放在阴凉、清洁环境下，不得在阳光下暴晒。6、窨井施工（1）、打扫冲洗基础表面，清除杂物并保持基础表面无泥浆，无积水。（2）、沟管必须稳固，并做好放样复核工作。（3）、砖材必须浇水湿润。（4）、砌砖的砂浆标号应符合要求，并按水泥品种
11、选择配合比；砂浆粘稠度控制在8-10CM；砂浆必须拌和均匀，做到随拌随用。（5）、砌砖做到墙面平直，边角整齐，宽度一致，井体不走样。（6）、砌砖时夹角对齐，上下接缝，内外搭接。（7）、砖缝中的砂浆要均匀饱满，无通缝，缝宽为10MM，误差不大于2MM。（8）、每砌一层砖，用草帚适量洒水并用泥刀将浆刮入砖缝，不得直接浇水，以防跑浆。（9）、砖墙继续砌高时，将顶部冲洗干净。（10）、沟管上半圈墙体应砌拱圈，若管径800MM管圈高度为250，若管径600，管圈高度为125。砌砖时由二侧向顶部合拢，并保证砖位正确，管口洁净，砂浆厚度均匀，并填嵌密实，应将管节照凿毛处理，以增强砂浆与管节的粘结。（11）、
12、砖墙砌筑完毕后采用水泥砂浆进行墙体抹面，粉刷前将砖墙面洒水湿润，抹面分二道工序，先刮糙打底，后抹光，抹面宜先外壁后内壁，抹面厚度为15。刮糙厚度控制在10内，用直尺刮平，木抹搓平，表面应粗糙或划出纹路，刮糙的水泥砂浆终凝后及时粉刷二道水泥砂浆并压实抹光，抹面终凝后应做好养护，不得有起壳、裂缝现象。粉刷接缝不渗漏的薄弱环节，故内外墙的粉刷接缝位置不能在同一截面上要错开。（12）、窨井流槽用砖砌筑，流槽高度应不大于管径的1/2，两肩略向中间流槽用水泥砂浆抹面。（13）盖板窨井砌至要求的高度后既可安施盖板，盖板安装施工前根据道路横坡设定。由于窨井砌筑时，不易一次测定路面横坡，同时要防止道路施工时碾压
13、的影响，窨井盖板的定位宜分次进行，即先按设计标高砌筑，待路面即将成型时，再调整一次，以便准确地与路面横坡吻合。盖板安施时应先在砖墙顶面铺1：2水泥砂浆25，然后将盖板安放就位，盖板四周用1：2水泥砂浆坞牢，抹成三角接缝，高为50。安放铸铁盖座前先在凹槽内铺1：2水泥砂浆后15，校正标高后在放盖座，盖座四周用C20细石混凝土坞牢。7、沟槽回填（1）、沟槽回填应在管道各项隐蔽工作验收合格后进行。检查合格后立即进行砂坞膀施工，施工时砂应分层回填，用平板振动夯实，并检测压实度，砂坞膀填至设计高度后，用土方回填。（2）、沟槽回填前将槽底杂物清除干净，抽出积水严禁带水回填。（3）、回填时应分层整平，夯实，大于10CM的石料应剔除，回填时，控制土的含水量，不得回填淤泥、腐殖土及有机物大于10CM的杂物硬块剔除。每层填土高度不超过20CM，人工整平后用电动机夯实。窨井四周的土体要用人工夯实。
