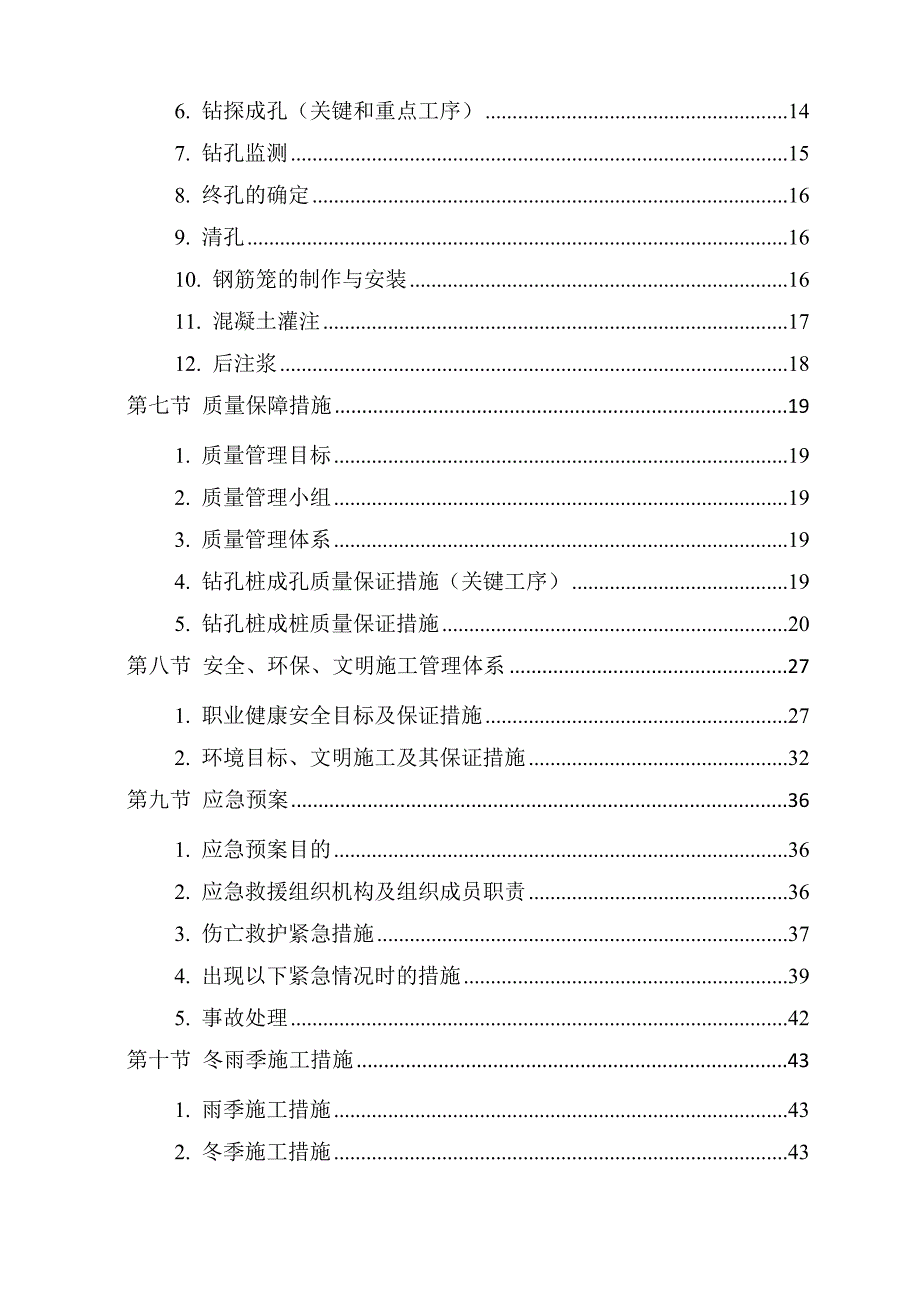

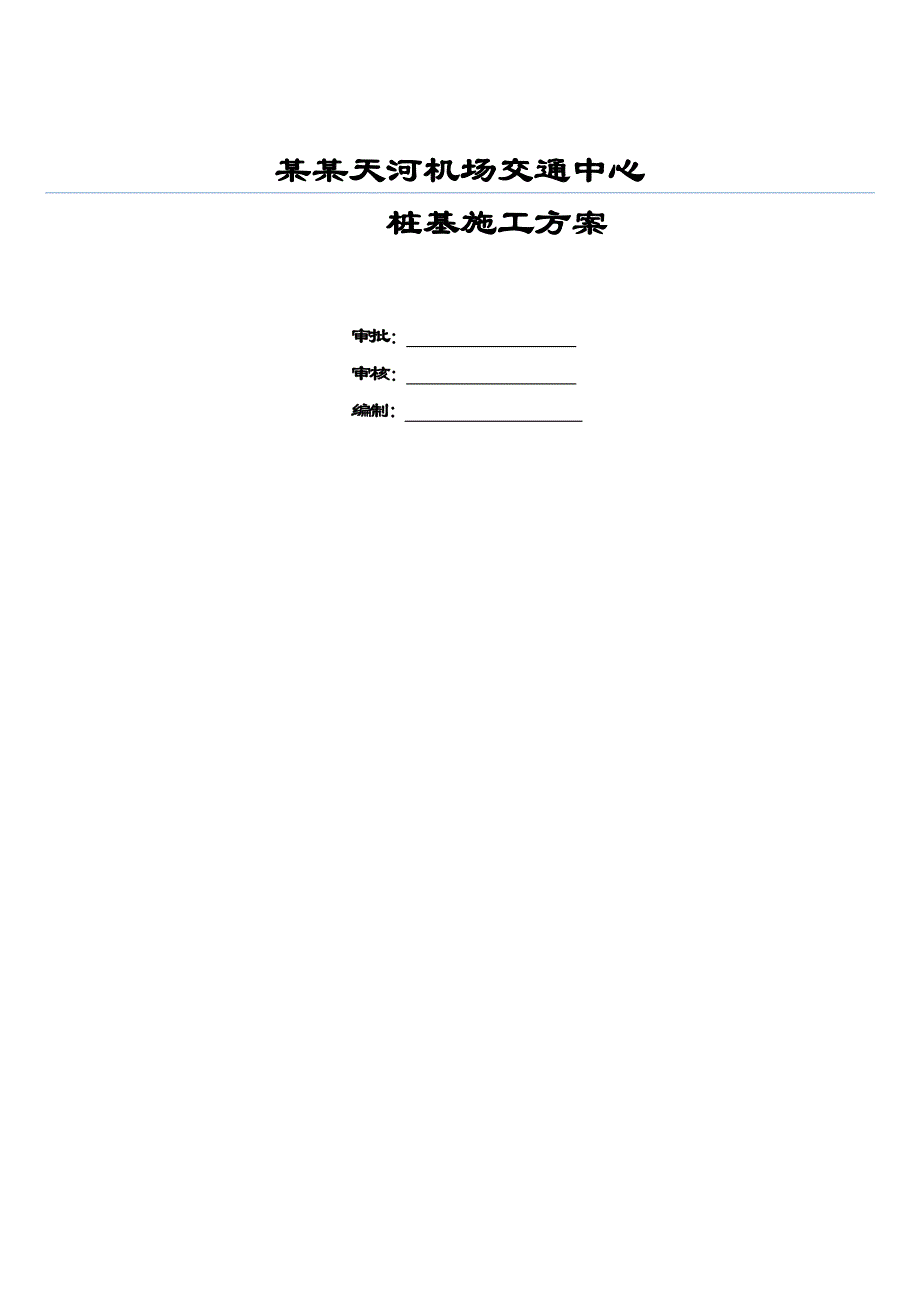

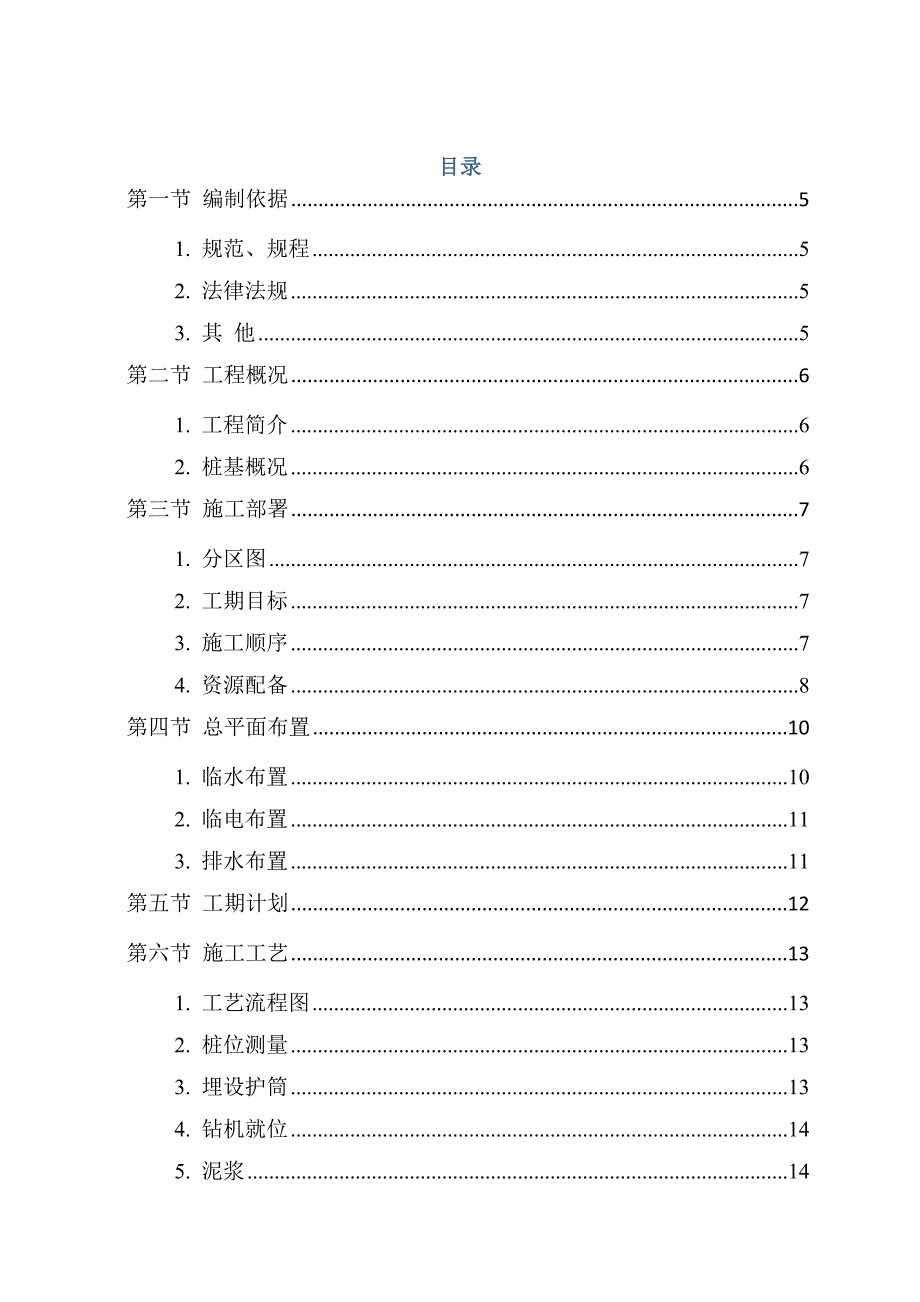

1、 某某天河机场交通中心桩基施工方案 审批： 审核： 编制: 目录第一节 编制依据51. 规范、规程52. 法律法规53. 其 他5第二节 工程概况61. 工程简介62. 桩基概况6第三节 施工部署71. 分区图72. 工期目标73. 施工顺序74. 资源配备8第四节 总平面布置101. 临水布置102. 临电布置113. 排水布置11第五节 工期计划12第六节 施工工艺131. 工艺流程图132. 桩位测量133. 埋设护筒134. 钻机就位145. 泥浆146. 钻探成孔（关键和重点工序）147. 钻孔监测158. 终孔的确定169. 清孔1610. 钢筋笼的制作与安装1611. 混凝土灌注
2、1712. 后注浆18第七节 质量保障措施191. 质量管理目标192. 质量管理小组193. 质量管理体系194. 钻孔桩成孔质量保证措施（关键工序）195. 钻孔桩成桩质量保证措施20第八节 安全、环保、文明施工管理体系271. 职业健康安全目标及保证措施272. 环境目标、文明施工及其保证措施32第九节 应急预案361. 应急预案目的362. 应急救援组织机构及组织成员职责363. 伤亡救护紧急措施374. 出现以下紧急情况时的措施395. 事故处理42第十节 冬雨季施工措施431. 雨季施工措施432. 冬季施工措施43第十一节 附件451. 附件一：现场危险源辩识与风险评价表、现场重
3、大危险源清单452. 附件二：现场环境因素清单、重要环境因素清单543. 附件三：总平面布置604. 附件四：临水平面布置615. 附件五：临电平面布置626. 附件六：桩基施工顺序637. 附件七：桩基阶段排水布置图648. 附件八：施工进度计划65第一节 编制依据1. 规范、规程序号内别名称编号备注1国标建筑地基基础设计规范GB50007-20112国标建筑桩基技术规范JGJ94-20083国标建筑地基基础工程施工质量验收规范GB50202-20024国标钢筋焊接及验收规范JGJ18-20035国标建筑地基处理技术规范JGJ79-20026国标建筑桩基检测技术规范JGJ106-20032.
4、 法律法规序号名称编号备注1中华人民共和国环境保护法2中华人民共和国水土保持法3中华人民共和国水污染防治法4中华人民共和国环境噪声污染防治法5建筑施工场噪声限值6建筑项目环境保护管理条例3. 其 他（1）、后注浆钻孔灌注桩设计说明。（2）、现行的法律、法规及相关规范、规程等（3）、交通中心承台及桩基定位平面图第二节 工程概况1. 工程简介某某天河机场位于某某市黄陂区某某天河镇东南约1km处，交通中心位于某某天河机场T3航站楼90m处.机场三期交通中心是中部地区最大的机场交通枢纽中心，是航空、城际铁路、地铁、社会车辆、长途汽车、公交、出租车等7种交通运输方式高度集成的综合体，旅客真正实现无缝换乘
5、。 总占地面积约9万平米，建筑面积27.6万平米，框架架构，地下一层，地上二层，屋顶为 钢结构及幕墙，总造价约为27亿元。2. 桩基概况（1）、本工程0.000相对于绝对标高32.800mm，场区自然地面标高程约为30.6837.39m；（2）、桩基混凝土强度等级分为两种，试桩混凝土等级为C45，工程桩混凝土等级为C40；（3）、桩基分为抗拔和抗压两种，桩径均为800mm，进入持力层深度不小于800mm，桩的有效桩长不小于41m；（4）、浆液的的选用，固化剂选用标号42.5的普通硅酸盐水泥，水灰比0.50.6；（5）、后注浆钢导管采用直径不小于25mm且壁厚不小于3mm的Q345B钢管，上部露
6、出自然地面300mm；（6）、桩基施工前，基坑土方面均标高为27.3m，基础底板标高为26.5m； CT8-1、CT8B-1CT8-1a、CT8B-1aCT8-2、CT8B-2CT8-4承台深度1500mm1000mm1900mm2200mm桩顶标高26m26.5m25.625.3m（7）、钢筋工程抗压工程桩抗压实桩抗拔工程桩抗拔实桩主筋8B16（6B16）8B18（6B18）20B25（12B25）20B25（12B25）外螺旋箍A8100（A8200）A8100（A8200）A8100（A8200）A8100（A8200）内环加劲箍B122000B142000B122000B142000第
7、三节 施工部署1. 分区图2. 工期目标（1）、桩基工程总工期为5个月（不包含区），区待国防光缆迁改，机场1#路废除后，再进行桩基施工；（2）、开工时间待施工图纸正式下发后确定，完工时间为正式开工时间后的第5个月。3. 施工顺序（1）、每个分区均从北侧向南侧开始施工，并遵从图纸说明中的说明：桩施工应按先长后短的施工顺序进行；（2）、每台桩基控制两条轴线，考虑到承台为多桩和桩的龄期，采用跳打方式。即每个承台内每次只成型一根桩。（施工顺序和轴线划分详见第11节 附件-附件六）4. 资源配备4.1. 机械设备配置为保证工程顺利实施，结合本工程实际情况，我项目部经仔细研究，每个施工标段计划投入的主要机
8、械设备如下表：机械或设备名称型号规格数量制造年份额定功率（KW）用于施工部位备注1旋挖机三一重工SR2503台2009-2010年钻探成孔2吊 车16T4台2009-2010年施工辅助3排浆车10m33台2007-2009年泥浆运输4运渣车15m35辆2007-2009年渣土运输5电焊机BX-500-312台2010-2011年30kw钢筋制安管桩焊接6泥浆泵3PNL4台2009年钻探成孔7导管250300m2011年混凝土浇筑8全站仪尼康DTM-5321台2010年测量放点9经纬仪D53/J62台2010年管桩测量10反铲卡特2台2008年1m3土方作业11发电机康明斯1台2010年300k
9、w备用电力12正铲400型1台2010年装土、转运13钢筋切割机GQ501台2010年钢筋加工14钢筋弯曲机GW401台2011年钢筋加工15泥浆比重计ANB-15个2011年测泥浆比重说 明该设备计划为单标段桩基工程的设备计划，可以根据实际工作量和工期要求及时进行调整。4.2. 劳动力配置根据工程量及工期要求，制定劳动力组织计划如下：（每个标段）工种按工程施工阶段投入劳动力情况1-30d31-60d61-90d项目经理111项目副经理111项目总工111技术员333施工员666质检员222测量员555安全员222机管333材料员222资料员111实验员111水电工222钢筋工151212钻探
10、工404040司 机999修理工111普 工555杂工及后勤444合计767373第四节 总平面布置（1）、根据现场实际情况，桩基阶段划分为两个施工阶段，第一阶段为西区国防光缆未移走前的施工布置，第二阶段为西区国防光缆移走后现场平面布置。（2）、本期桩基阶段考虑三家桩基施工单位，每个施工单位设置一个钢筋车间和一个现场值班室，钢筋车间尺寸为12m26m，考虑到施工队伍的工作量，三个分区的桩根数分别为522根、522根、678根；（总平面布置详见第11节 附件-附件三）1. 临水布置（1）、接驳点：东区采用葛洲坝办公区前的接驳点，接驳点为管径DN-110西区采用机场路旁边的接驳点，接驳点为管径DN
11、-110；（2）、主管道布置：从接驳点至施工现场的主水管采用DN-110+1.0 PP-R塑料管，采用暗敷，埋设深度为自然地面以下400mm；（3）、结合目前现场边坡线暂时无法完全确定，所以现场先设置检查井，以供后期从新布置管线作为接驳点，检查井构造如图：2. 临电布置针对目前现场开挖的实际情况，现场考虑进场三家桩基施工单位，桩基阶段在现场东北角、西北角各设置变压器一台，东区设置一级箱两个，西区设置一级箱一个。（临电平面布置详见第11节 附件-附件五）3. 排水布置（1）、根据本期工程的地质情况，现场只考虑施工阶段的雨水排放；（2）、在基坑下口线处设置1000mm1000mm的排水沟，并设置集
12、水坑8个，每个集水坑内设置WQ80-65-25-7.5潜水泵一台，将积水排放出施工现场。（排水平面布置详见第11节 附件-附件六）第五节 工期计划（1）、本工期计划为现场已开挖的施工区域，已开挖的施工区域桩基总工期为5个月，桩基开始施工时间根据现场控制点移交和图纸会审处理完成后确定；（2）、冬休时间包含在总工期内；（3）、施工进度计划详见第11节 附件 附件八第六节 施工工艺1. 工艺流程图2. 桩位测量（1）、依据设计桩位平面布置图及建立的现场测量控制网，拟好测量定位成果表，放出桩位点并打入定位桩。（2）、桩位放好后，要进行一次复测。（3）、若在桩间距比较小的情况下，应采取跳打方式，桩基在混凝土浇筑完毕12小时后方可施工临近工程桩。3. 埋设护筒（1）、护筒采用钢护筒，用10mm厚的钢板制成。护筒上部留有350350左右的进出浆口，并焊有吊环。护筒采用高2m，内径1000mm，。（2）、埋设护筒前，先在桩孔周围设四个龙门桩，以便校正桩位，龙门桩用18mm粗的钢筋打入土中，并用砼或者水泥砂浆加固，施工过程中不得随意破坏。（3）、埋设护筒时，可
