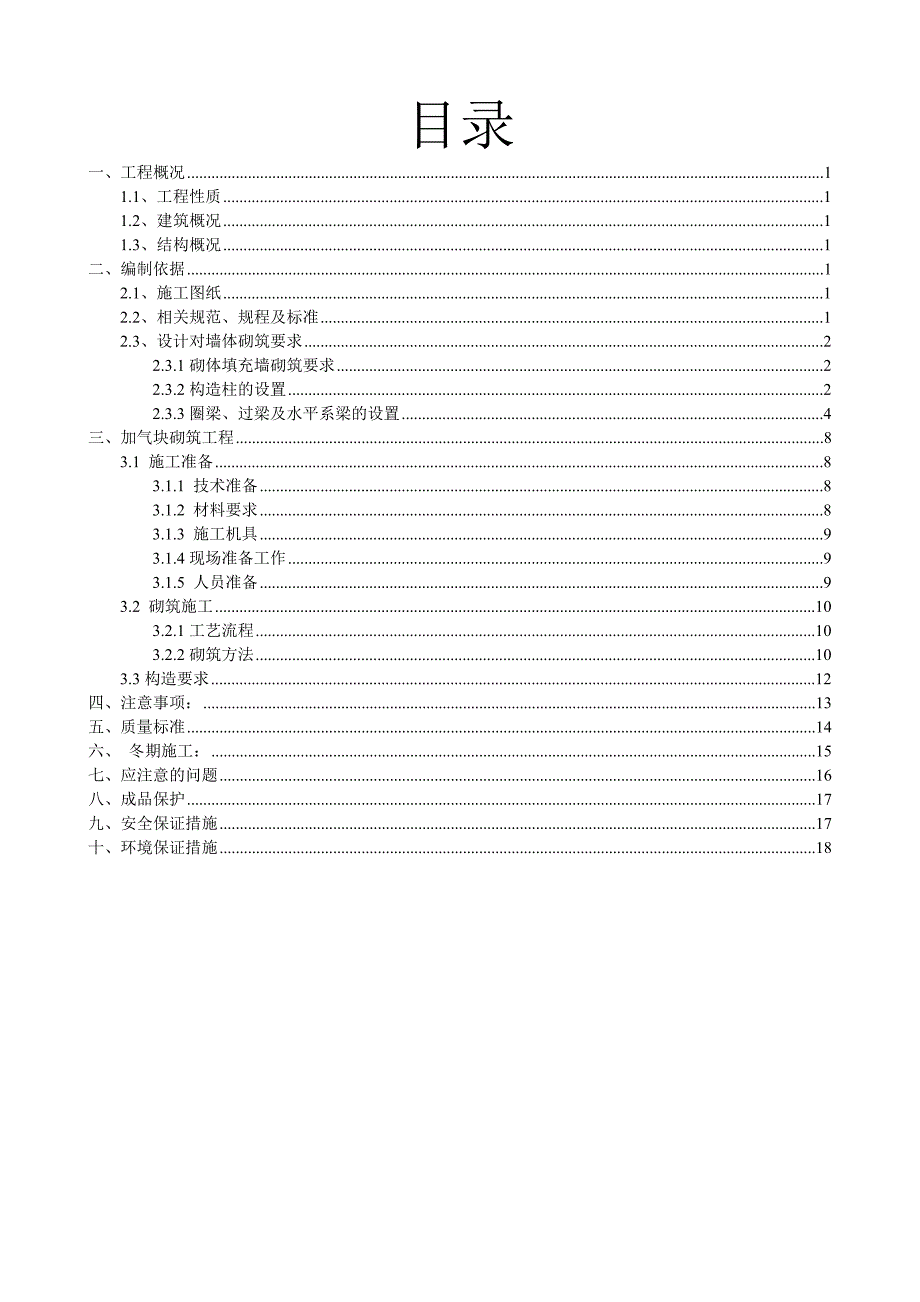

1、目录一、工程概况11.1、工程性质11.2、建筑概况11.3、结构概况1二、编制依据12.1、施工图纸12.2、相关规范、规程及标准12.3、设计对墙体砌筑要求22.3.1砌体填充墙砌筑要求22.3.2构造柱的设置22.3.3圈梁、过梁及水平系梁的设置4三、加气块砌筑工程83.1 施工准备83.1.1 技术准备83.1.2 材料要求83.1.3 施工机具93.1.4现场准备工作93.1.5 人员准备93.2 砌筑施工103.2.1工艺流程103.2.2砌筑方法103.3构造要求12四、注意事项：13五、质量标准14六、 冬期施工：15七、应注意的问题16八、成品保护17九、安全保证措施17十、

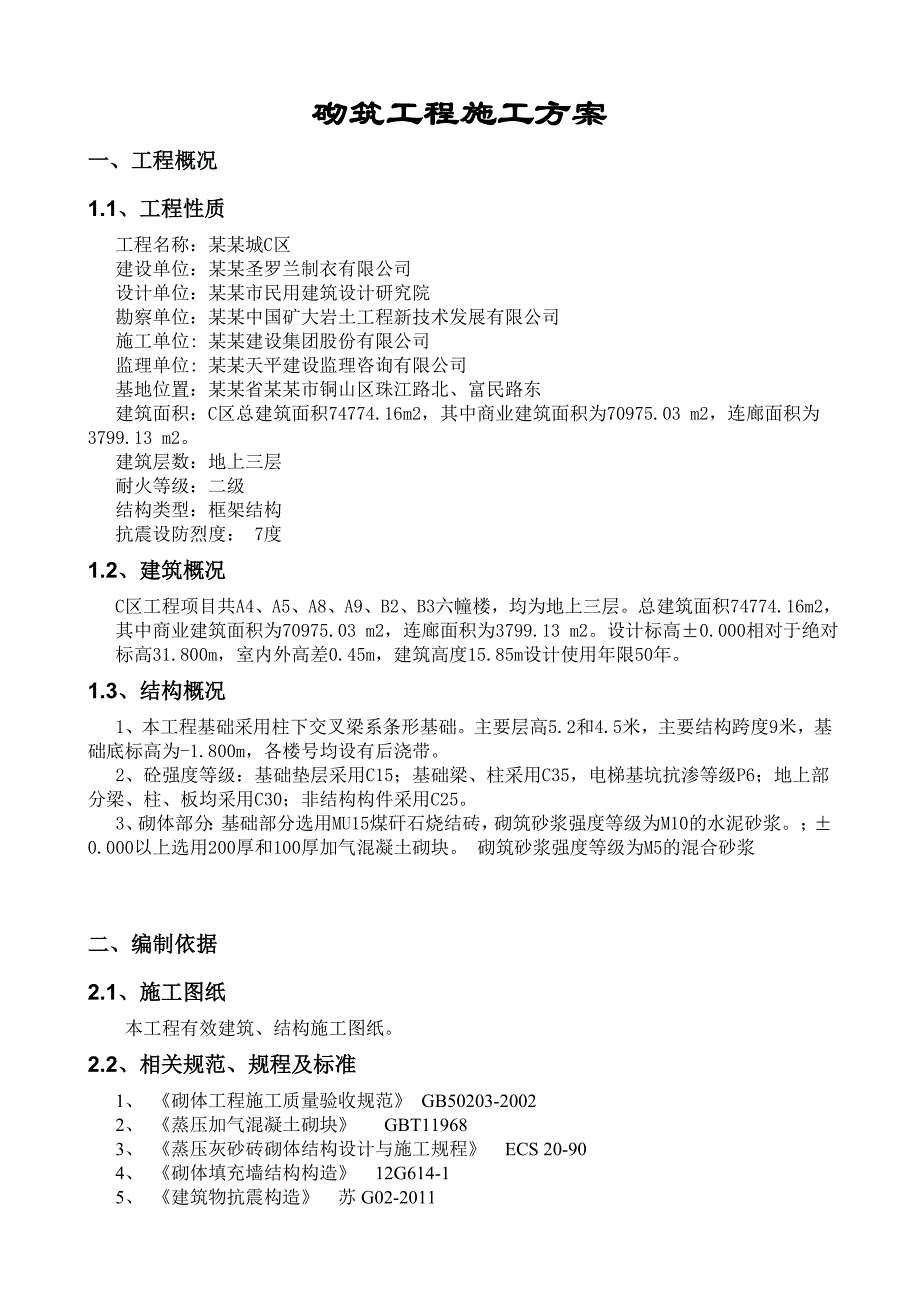

2、环境保证措施18砌筑工程施工方案一、工程概况 1.1、工程性质工程名称：某某城C区 建设单位：某某圣罗兰制衣有限公司设计单位：某某市民用建筑设计研究院勘察单位：某某中国矿大岩土工程新技术发展有限公司施工单位: 某某建设集团股份有限公司监理单位: 某某天平建设监理咨询有限公司基地位置：某某省某某市铜山区珠江路北、富民路东建筑面积：C区总建筑面积74774.16m2，其中商业建筑面积为70975.03 m2，连廊面积为3799.13 m2。建筑层数：地上三层耐火等级：二级结构类型：框架结构抗震设防烈度： 7度1.2、建筑概况 C区工程项目共A4、A5、A8、A9、B2、B3六幢楼，均为地上三层。总
3、建筑面积74774.16m2，其中商业建筑面积为70975.03 m2，连廊面积为3799.13 m2。设计标高0.000相对于绝对标高31.800m，室内外高差0.45m，建筑高度15.85m设计使用年限50年。1.3、结构概况 1、本工程基础采用柱下交叉梁系条形基础。主要层高5.2和4.5米，主要结构跨度9米，基础底标高为-1.800m，各楼号均设有后浇带。2、砼强度等级：基础垫层采用C15；基础梁、柱采用C35，电梯基坑抗渗等级P6；地上部分梁、柱、板均采用C30；非结构构件采用C25。3、砌体部分：基础部分选用MU15煤矸石烧结砖，砌筑砂浆强度等级为M10的水泥砂浆。；0.000以上选
4、用200厚和100厚加气混凝土砌块。 砌筑砂浆强度等级为M5的混合砂浆二、编制依据 2.1、施工图纸 本工程有效建筑、结构施工图纸。2.2、相关规范、规程及标准 1、 砌体工程施工质量验收规范 GB50203-20022、 蒸压加气混凝土砌块 GBT119683、 蒸压灰砂砖砌体结构设计与施工规程 ECS 20-904、 砌体填充墙结构构造 12G614-15、 建筑物抗震构造 苏G02-20116、 钢筋混凝土过梁 03G322-12.3、设计对墙体砌筑要求2.3.1砌体填充墙砌筑要求1、0.000以下砌体用煤矸石烧结砖，规格24011553，强度等级MU15，砌筑砂浆强度等级M10水泥砂浆

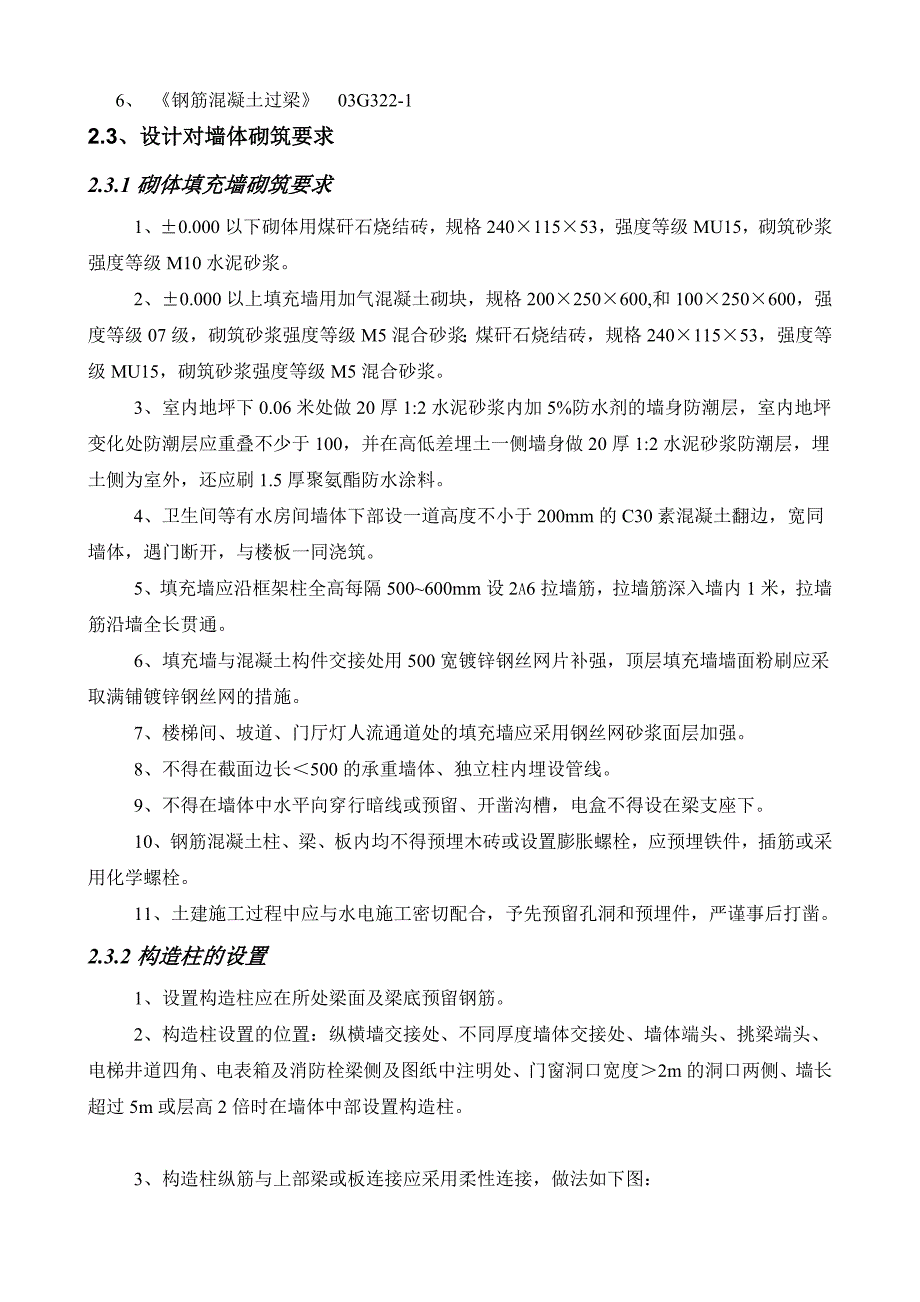

5、。2、0.000以上填充墙用加气混凝土砌块，规格200250600,和100250600，强度等级07级，砌筑砂浆强度等级M5混合砂浆；煤矸石烧结砖，规格24011553，强度等级MU15，砌筑砂浆强度等级M5混合砂浆。3、室内地坪下0.06米处做20厚1:2水泥砂浆内加5%防水剂的墙身防潮层，室内地坪变化处防潮层应重叠不少于100，并在高低差埋土一侧墙身做20厚1:2水泥砂浆防潮层，埋土侧为室外，还应刷1.5厚聚氨酯防水涂料。4、卫生间等有水房间墙体下部设一道高度不小于200mm的C30素混凝土翻边，宽同墙体，遇门断开，与楼板一同浇筑。5、填充墙应沿框架柱全高每隔500600mm设2A6拉墙
6、筋，拉墙筋深入墙内1米，拉墙筋沿墙全长贯通。6、填充墙与混凝土构件交接处用500宽镀锌钢丝网片补强，顶层填充墙墙面粉刷应采取满铺镀锌钢丝网的措施。7、楼梯间、坡道、门厅灯人流通道处的填充墙应采用钢丝网砂浆面层加强。8、不得在截面边长500的承重墙体、独立柱内埋设管线。9、不得在墙体中水平向穿行暗线或预留、开凿沟槽，电盒不得设在梁支座下。10、钢筋混凝土柱、梁、板内均不得预埋木砖或设置膨胀螺栓，应预埋铁件，插筋或采用化学螺栓。11、土建施工过程中应与水电施工密切配合，予先预留孔洞和预埋件，严谨事后打凿。2.3.2构造柱的设置1、设置构造柱应在所处梁面及梁底预留钢筋。2、构造柱设置的位置：纵横墙交
7、接处、不同厚度墙体交接处、墙体端头、挑梁端头、电梯井道四角、电表箱及消防栓梁侧及图纸中注明处、门窗洞口宽度2m的洞口两侧、墙长超过5m或层高2倍时在墙体中部设置构造柱。3、构造柱纵筋与上部梁或板连接应采用柔性连接，做法如下图：3、构造柱配筋4、门、窗洞口宽度2m时，洞口梁侧设置钢筋混凝土抱框。5、当框架柱或构造柱边的填充墙墙垛尺寸250时，应按下图采取构造措施。6、当用200左右厚的砖砌筑屋面女儿墙时应在转角位置设置构造柱，构造柱可从框架柱顶及屋面梁上设置，构造柱的纵筋，底部应锚入梁柱中，顶部应锚入女儿墙压顶中，且间距2m，墙顶设180厚圈梁，配筋同女儿墙构造柱，配筋如下图：2.3.3圈梁、过
8、梁及水平系梁的设置1、圈梁钢筋不允许在门窗洞口及两侧500范围内搭接。2、和主筋搭接处范围内通过的主次梁、圈梁以及在圈梁高度范围和圈梁上下均不应小于500mm，箍筋间距100mm。3、200厚填充墙墙高4m时，100厚填充墙高度3m时，应在墙体半高处设置与柱拉接且沿墙全长贯通的钢筋混凝土水平系梁。4、填充墙上门窗洞口宽1000时，过梁伸入墙内240，过梁配筋按下图制作：5、填充墙上门窗洞口宽1000时按下表选用，过梁伸入墙内240。当洞口边设有构造柱或洞口紧贴柱时，墙柱内预留插筋，锚入柱内La，插筋应与过梁主筋焊接。洞宽h12La15001502C122C10La20002002C142C12
9、La25002502C162C12La30003002C182C146、过梁与楼层梁间距较小，砌筑困难时，采用过梁与楼层梁一起浇筑，如图4：7、电梯井道四周每隔2米（中中）设300200的圈梁，具体位置参照电梯厂家详图。当电梯井壁为钢筋混凝土墙时，则不设圈梁；圈梁若与楼面标高处梁重叠，则该处不设圈梁。8、无窗套处窗台按如下大样施工：三、加气块砌筑工程3.1 施工准备3.1.1 技术准备（1）砌筑前认真熟悉图纸，核实门洞口位置及洞口尺寸，明确预留、预埋位置，算出窗台、过梁定位标高，熟悉方案、及规范中相关的材料、构造等各项要求。（2）准备好施工需用的监视、测量设备，并确保其在校验有效期限内且各项使
10、用功能正常。（3）主管工长需依据本方案对施工队伍进行详细的技术交底。3.1.2 材料要求3.1.2.1蒸压加气混凝土砌块的材料要求砌块观质量、块型尺寸允许偏差应满足下表要求：项目指标尺寸允许偏差（按制作尺寸）mm长度L4宽度B2高度H2缺棱掉角最小尺寸不得大于（mm）30最大尺寸不得大于（mm）70大于以上尺寸的缺棱掉角个数1裂缝任一面上的裂纹长度不得大于裂纹方向尺寸的1/3贯穿一棱两面的裂纹长度不得大于裂纹所在面裂纹方向尺寸总合1/3大于以上尺寸的裂纹条数1爆裂、粘膜和损坏深度（mm）20平面弯曲（mm）3表面疏松、层裂不允许油污不得有性能参数应符合下表中各项指标的要求：砌块强度级别平均值不
11、小于3.5Mpa单组最小值不小于2.8 Mpa砌块干密度不大于625kg/m3干燥收缩标准法(mm/m) 05快速法(mm/m)08抗冻性质量损失(%)50冻后强度Mpa28导热系数m.kW/(m.k)016砌块进入施工现场时，供应方应提供生产厂的生产合格证，并提供该批产品的合格证及抽样检验合格的报告。经现场外观质量检查合格后，再按抽样规定的组数，抽取样品送有资质的检测机构检验，检验结果符合设计要求的方可使用。检测依据国标蒸压加气混凝土砌块GBT11968种7、8项的规定。施工时所用的小砌块的产品龄期不应小于28d。3.1.3 施工机具搅拌用手持电钻、手推车、大铲、铁锹、刀锯、镂槽工具带齿刃、
12、手摇钻、线坠、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗、射钉枪及垂直运输工具等。3.1.4现场准备工作（1）正式施工前，将楼地面基层水泥浮浆及施工垃圾清理干净。（2）弹出楼层轴线及墙身边线，经复核，办理相关手续。（3）根据标高控制线及窗台、窗顶标高，预排出砌块的皮数线（干法砌筑、灰缝3mm），皮数线可划在框架柱上，并标明拉结筋、洞口过梁的尺寸、标高，皮数线经技术、质检部门复核并办理相关手续。（4）构造柱钢筋绑扎、隐蔽验收完毕。（5）现场各项安全防护设施布置完毕。（6）外脚手架复检合格，墙体与外加之间的间隙按规定做好水平防护，防止坠物；同时准备好工具式脚手架，在楼内边使用。（
13、7）砌块进入施工现场卸车、堆放时，为避免砌块破损，不得采用抛、翻等野蛮装卸的方法，应轻拿轻放，砌块应按品种、规格、强度等级分别堆码整齐；现场堆放高度不宜超过1.52m；砌块堆垛间应留有通道，并在堆垛上设有标志。（8）进场砌块不得露天堆置，必须按需就近存放在4栋商铺各自的首层建筑内，并采取适当的遮挡措施，避免淋雨。地面要求平整、干燥。尽可能减少二次搬运次数，如果发生二次搬运时，应采用专用运输车（即平板式车）不宜采用工地常用的翻斗车。（9）对缺棱掉角的砌块，其影响程度不应超过有关规定，否则在使用时应用手提式电锯切割成规则长方体，绝不允许刀劈斧砍，这主要是避免造成制品内部产生微裂而影响到砌体的寿命。
14、（10）本工程砂加气块采用专用砌筑粘结剂砌筑（干法施工），砌块上墙含水率不宜大于15%，砌筑前不得用水浇砌块，应按专用粘结剂说明书进行操作。3.1.5 人员准备施工队伍需配备专业技术管理人员，中级及以上技工应不少于砌筑工人的70%.3.2 砌筑施工3.2.1工艺流程3.2.2砌筑方法3.2.2.1 楼面需砌筑加气混凝土砌体墙部位处应进行基层清理、剔除浮浆，并弹出墙体的中线、边线与门、窗洞口位置。目的是：为了保证砌体的位置正确。并由上而下计算好皮数（含水平灰缝高度1015mm、后封堵空间预留3050mm），在底皮砌块高度不规则时通过导墙调整，导墙最小高度不小于200mm。3.2.2.2 在砌筑第一皮砌块前，应按设计排块的要求进行试摆，目的是：为了更好发挥砌体的力学性能，上下皮砌块的搭接长度不宜小于砌块长度的1/3；在“L”、“T”型接头处砌筑时应咬砌，以保证砌体的整体稳定性；通过试摆能确定采用哪几种型号规格，尽量减少非标型号规格的用量，达到减少锯砖的目的；通过试摆，可以校正皮数杆上的尺寸是否有误。3.2.2.3 试摆后在砌筑第一皮砌块前，应先用水润湿导墙基面，再用普通砂浆铺砌，砌块的垂直灰缝应披刮粘结剂，并注
