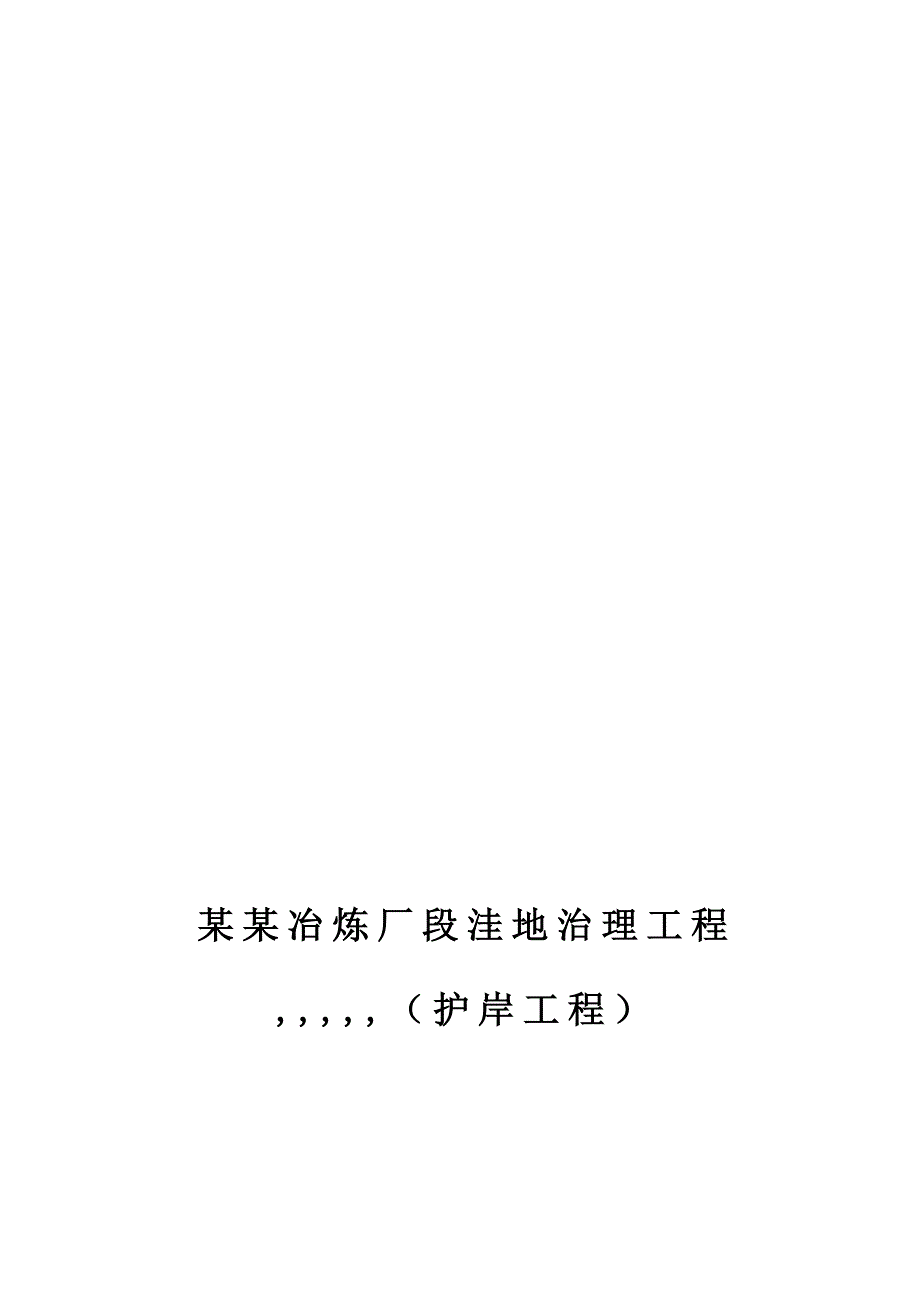

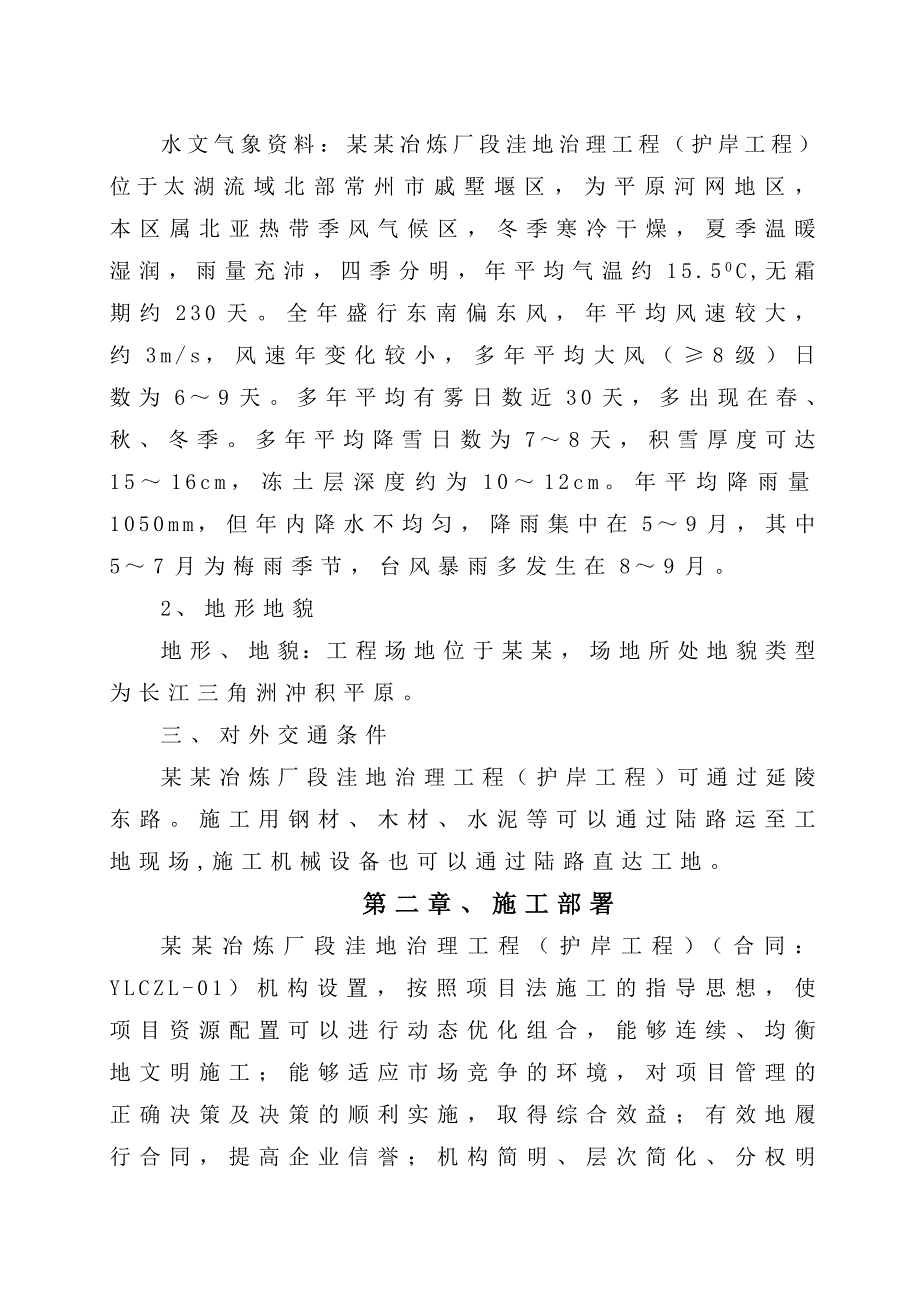

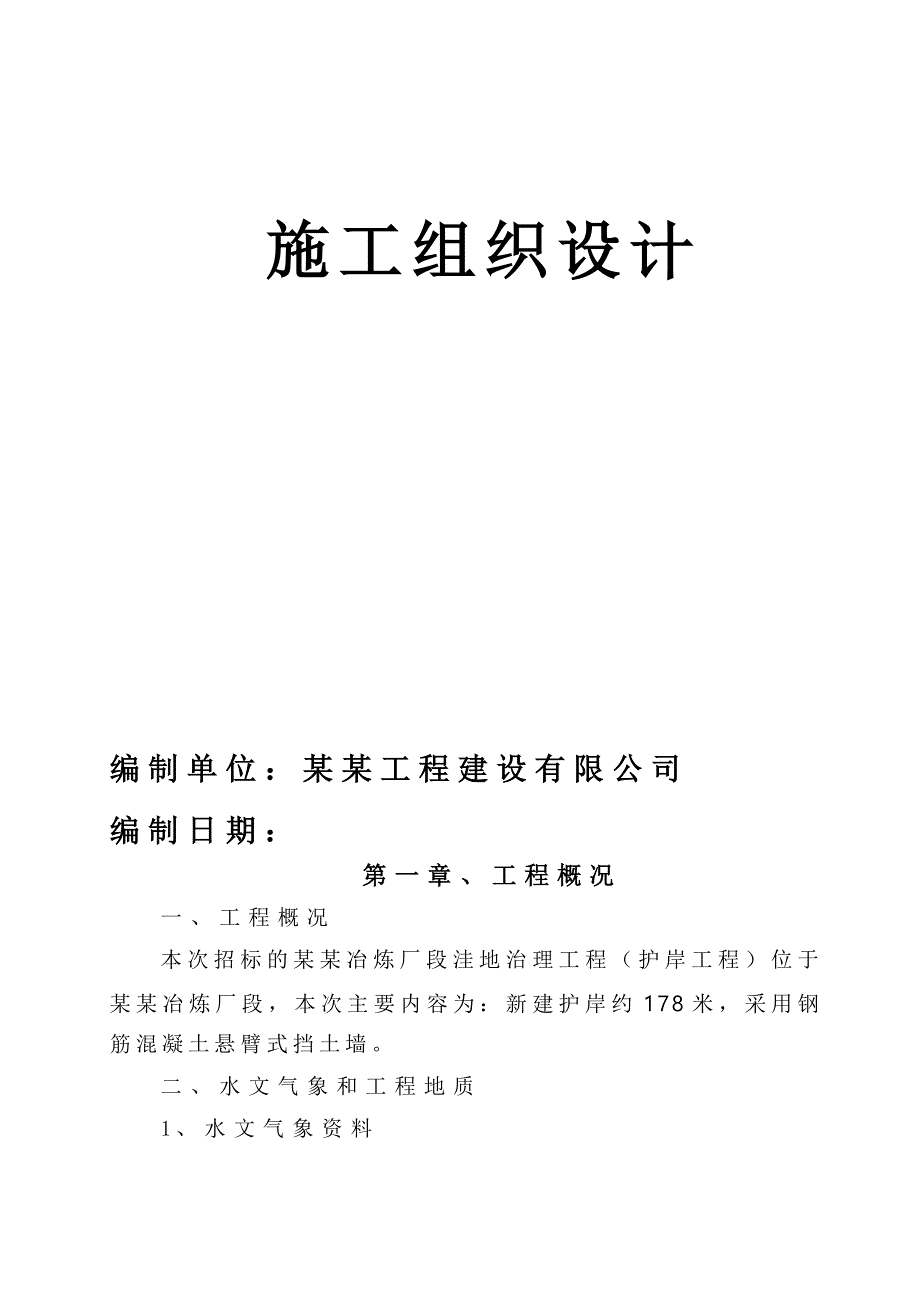

1、某某冶炼厂段洼地治理工程,（护岸工程）施工组织设计编制单位：某某工程建设有限公司编制日期：第一章、工程概况一、工程概况本次招标的某某冶炼厂段洼地治理工程（护岸工程）位于某某冶炼厂段，本次主要内容为：新建护岸约178米，采用钢筋混凝土悬臂式挡土墙。二、水文气象和工程地质1、水文气象资料水文气象资料：某某冶炼厂段洼地治理工程（护岸工程）位于太湖流域北部常州市戚墅堰区，为平原河网地区，本区属北亚热带季风气候区，冬季寒冷干燥，夏季温暖湿润，雨量充沛，四季分明，年平均气温约15.50C,无霜期约230天。全年盛行东南偏东风，年平均风速较大，约3m/s，风速年变化较小，多年平均大风（8级）日数为69天。多
2、年平均有雾日数近30天，多出现在春、秋、冬季。多年平均降雪日数为78天，积雪厚度可达1516cm，冻土层深度约为1012cm。年平均降雨量1050mm，但年内降水不均匀，降雨集中在59月，其中57月为梅雨季节，台风暴雨多发生在89月。2、地形地貌地形、地貌：工程场地位于某某，场地所处地貌类型为长江三角洲冲积平原。三、对外交通条件某某冶炼厂段洼地治理工程（护岸工程）可通过延陵东路。施工用钢材、木材、水泥等可以通过陆路运至工地现场,施工机械设备也可以通过陆路直达工地。第二章、施工部署某某冶炼厂段洼地治理工程（护岸工程）（合同：YLCZL-01）机构设置，按照项目法施工的指导思想，使项目资源配置可以
3、进行动态优化组合，能够连续、均衡地文明施工；能够适应市场竞争的环境，对项目管理的正确决策及决策的顺利实施，取得综合效益；有效地履行合同，提高企业信誉；机构简明、层次简化、分权明确、指挥灵便。根据某某冶炼厂段洼地治理工程（护岸工程）情况,我公司拟成立某某冶炼厂段洼地治理工程（护岸工程）项目经理部，其组织体系及职责如下：施工组织机构网络项目经理,财务,核算科材料后勤科技术科质安科,生,产,科,混凝队,钢筋队,木工队机电队,项目部主要人员职责分工：1项目经理：项目经理是工程实施的最终负责人，对项目合同履行和对工程质量计划的目标全面负责，实施项目部全面领导的职权。2技术负责人：技术负责人协助项目经理对
4、项目的技术、质量负责，主要对日常的质量管理、质量活动、质量控制负责，主持分项工程验评，参加分部、单位工程的验评工作。3现场管理工程师：负责项目的质量、安全、进度、施工、技术、放样等有关管理职能和相应的文件记录汇总和施工日记的记载。4施工队长：负责本施工队的质量自检、互检和工序之间的交接验收，组织本施工队人员严格按图纸、工艺文件、作业指导书和相关的质量程序文件进行施工，组织开展文明施工、保持良好的生产秩序。5材料员、保管员：负责工程所需各种材料，周转材料、工具用具、成品、半成品、委托外加工等管理职能，并对施工中所有物资质量负责，提供物资合格的试验证据。6质检工程师：对施工过程中的工序、分项、分部
5、工程质量检验负责。7施工班组长：负责分工范围内的工序、工种、施工过程和检验并负责作业范围内的记录。二、施工总体安排：1.工期目标：工期目标是总工期60日历天，符合招标工期要求。2.质量目标：该工程我公司的质量目标是“确保达到合格标准，力争优良”，我们将牢固树立“百年大计，质量第一”的方针，进一步健全质保体系，充实各岗位人员，严格落实各项质量保证措施；施工作业按照水工混凝土施工规范（SDJ20782）、水闸施工规范（SL2791）及有关部颁和国家颁布的技术规范执行；质量评定按照江苏省水利基本建设工程质量评定标准试行执行；始终的在高速、高效、高质量下完成该工程。3.安全生产目标：树立“安全第一，预
6、防为主”的思想，逐级建立安全生产责任制，确保本工程无任何安全事故发生，并确保创安全生产样板工地。4.文明施工目标：推行标准化管理，创建文明样板工地。实行场容、场貌管理，工地卫生管理、文明建设管理及环境保护等。5.施工顺序安排：在签订施工合同后，待项目监理下达开工令，施工队伍即进入现场，首先进行场地平整、沟塘排水清淤，同时进行生产、生活区的场地平整及临时设施的施工，各种器材、设备陆续进场。对监理工程师提供的平面控制网点和水准点进行复测和采取保护措施，然后进行测量放样、土方开挖、砼施工等。具体如下图：砼工程土方开挖,排水清淤,围堰填筑,道路恢复土方回填第三章、施工准备工作一、技术准备：1.图纸会审
7、：要求对图纸本身可能存在的错、漏，碰到问题，不论大小，都必须有明确的结论，并重点解决好设计构思与施工上不符的矛盾，在能够保证设计构思，又不影响工程质量的前提下，办好设计与施工的协调统一工作。2.施工方案编制：施工组织设计在投标施工组织设计的基础上加以细化，详细编制施工组织设计及重要分部分项工程施工方案，使其更具可操作性。3.定位放线测量和复验：确定工程定位、放线方案。定位放线要经监理工程师复验后，方可进行下道工序。4.技术交底：要使建筑物体现出设计构思，首先要吃透设计意图，要求把技术交底当重点来抓，对照图纸，以书面、口头相结合的方式进行交底。二、生产准备：（一）场内外道路：某某冶炼厂段洼地治理
8、工程（护岸工程）可通过公路运输，施工用钢材、木材、水泥等可以通过陆路运至工地现场,施工机械设备也可以通过陆路直达工地。（二）施工给水：1.生活用水：生活用水采用自来水。2.施工用水：施工用水准备采用自来水。（三）施工降排水：基坑及生产、生活区排明水：该地区雨水相对较多，年平均降雨量约为1050毫米。该工程施工期主要在秋、冬季，降雨量相对偏少，约占全年降雨量的40左右。为确保工程安全、顺利完工，对施工排水设计如下：1、在进场后，首先将现场明河塘内的水全部抽完。2、施工排水在考虑明排水时。基坑明排水：在基坑四周沿坡脚挖50CM深排水明沟，明水引至集水坑用水泵抽排。使基坑始终处于无水干燥状态（地下水
9、降至基坑面0.5M以下），保证基础施工顺利。（四）通讯、照明和动力：1.通讯：对外通讯采用移动电话，工地施工通讯采用对讲机。2.照明：将在本工程中架设二盏3.5KW的WHTG型投光灯及若干1KW的碘钨灯。其中投光灯分别设在拟建闸站东西侧各一盏，再辅之若干碘钨灯等，以保证夜间施工时需要的亮度。,3.动力：,由工程所在地就近接入，承包人将在工地设临时配电房并架设场内临时线路至各施工点和生活区。（五）生产、生活设施：1.生产区：本着有利于施工，方便生活，便于管理的原则，在拟建泵站北侧西面作为生产区，包括砂石堆场、水泥仓库、钢筋、木工场、工具仓库等。水泥仓库、工具库为彩钢瓦屋顶，墙身砖砌。钢筋、木工场
10、为钢管骨架，彩钢瓦顶。2.生活区：根据现场实际情况，生活区拟采用租用当地居民民房，包括宿舍、食堂等。施工现场设有项目部办公室，项目部办公室为彩钢板活动房，施工现场用彩钢板封闭。,（六）现场材料试验：本工程的材料试验将在经监理认可的持证单位进行试验。（七）围堰工程：1、施工围堰的断面设计本标段工程围堰，拟采用双排圆木桩围堰。由于施工工期在11、12月份，其水位比较稳定，其围堰顶要比该时段历史最高水位高出0.5米，由于河道底部土质较差，淤泥较厚，考虑到围堰长度较长，约185m，围堰顶宽为3米。围堰采用双排圆木桩围堰，圆木桩稍径为18-20cm，桩长6m，间距为50cm。2、围堰填筑为确保安全施工，
11、圆木桩采用驳船水上打桩。圆木桩入土深度应大于2.5m，为防止圆木桩内填土后，圆木桩向两侧倾斜，拟采用d14钢丝绳与两侧圆木桩对拉牢固。填筑围堰土源从场外运进粘性土方。围堰土采用挖泥船挖土，驳船运至围堰处，再用挖泥船填筑至围堰内，围堰土从围堰一端头进占法施工。围堰在填土施工中，要确保填土的密实度，以保证围堰的稳定和减小其渗透系数。围堰填筑高度确保在该时段最高水位高出0.5米。围堰填筑后，经常观测其顶面标高及水平位移。3、围堰维护承包人将在施工期间派专人看护，在围堰外侧设置外河水位标尺，并经常观测外河水位。如发现水位超过围堰设计最高水位时，应及时采取措施加固、加高围堰，同时向发包人及监理工程师汇报
12、。在施工期间应备足足够的太平土及施工机械，保证施工期间围堰安全无恙，确保正常施工。在双排圆木桩围堰挡水期间，我们定期对圆木桩顶的位移进行观测，发现桩顶向基坑内的偏移量稳定在220cm之间，说明堰体是稳定的4、围堰拆除工程施工完毕并经发包人和监理验收合格后，方可进行围堰拆除。围堰拆除时，先拆除钢丝绳及横拉木后，再拔圆木桩。拔圆木桩时，应采用专业拔桩机械设备，不可采用摇晃圆木桩等办法拔桩，以防扰动基底土层对建筑物带来安全隐患。最后将围堰土采用挖泥船装船，运至场外指定地点堆放。围堰拆除后，报请监理、建设单位进行河道断面复测。第四章、施工总平面规划某某冶炼厂段洼地治理工程（护岸工程）位于常州市戚墅堰区
13、，我们在考虑施工总平面规划时，本着科学合理，安全第一，文明施工的原则进行布局，主要规划原则为：1.生产区、生活区分开，便于施工管理；2.生活区拟采用租用当地居民民房，生产区布置在拟建河道西侧；3.场内施工道路便于机械设备、人员、周转材料等场内运输；4.具体施工总平面详见施工现场平面布置图。第五章、施工总进度计划施工总进度计划表附后第六章、主要资源的配备及投入根据项目法施工的基本要求和工程的特点，公司将选派施工经验丰富，管理出色的建造师，具有水利水电工程施工二级资格证书资质级别的朱正亚，负责项目工程全面施工，直至交付使用。本工程定额总工日5800工日左右，平均日投工100人左右，高峰时平均日投工约120人左右。本工程劳动力以公司自有职工为骨干，长期合作的外包劳务为辅，以保证工程质量和工期等管理目标的实现。主要劳务、材料、周转材料计划等详见附表。第七章、施工测量根据监理工程师提供的等级平面控制点和高程控制点，进行复测并布设施工控制图。根据水闸施工规范（SL1791）规定，平面控制为二级小三角，高程控制为四级水准测量。根据三角网点及水准网点，精确地测量建筑物的位置，进行放样和测量数据计算。1.施工放样：泵站
