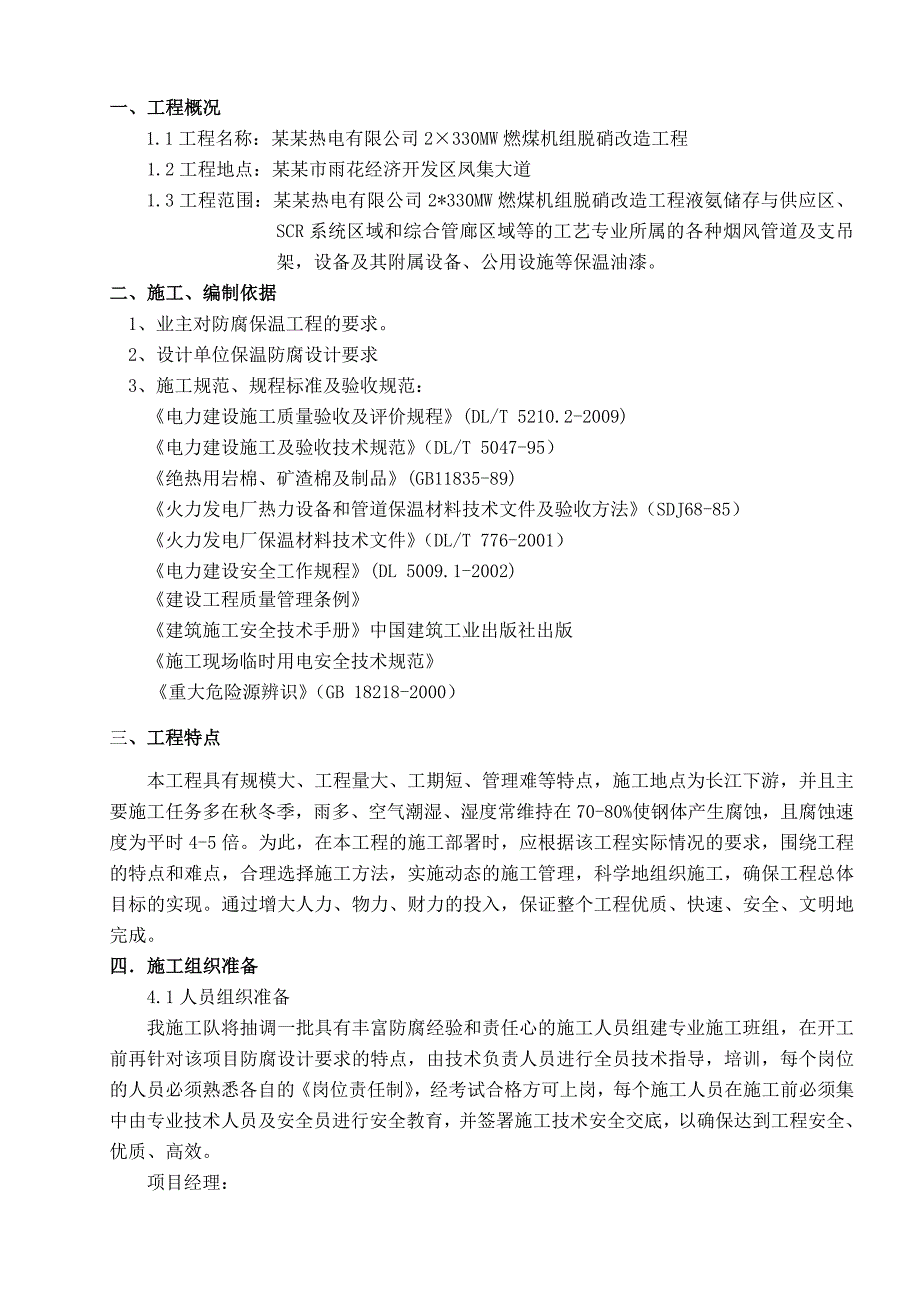

1、一、工程概况1.1工程名称：某某热电有限公司2330MW燃煤机组脱硝改造工程1.2工程地点：某某市雨花经济开发区凤集大道1.3工程范围：某某热电有限公司2*330MW燃煤机组脱硝改造工程液氨储存与供应区、SCR系统区域和综合管廊区域等的工艺专业所属的各种烟风管道及支吊架，设备及其附属设备、公用设施等保温油漆。二、施工、编制依据 1、业主对防腐保温工程的要求。2、设计单位保温防腐设计要求3、施工规范、规程标准及验收规范：电力建设施工质量验收及评价规程(DL/T 5210.2-2009)电力建设施工及验收技术规范（DL/T 5047-95）绝热用岩棉、矿渣棉及制品(GB11835-89)火力发电厂
2、热力设备和管道保温材料技术文件及验收方法（SDJ68-85）火力发电厂保温材料技术文件（DL/T 776-2001）电力建设安全工作规程(DL 5009.1-2002)建设工程质量管理条例建筑施工安全技术手册中国建筑工业出版社出版施工现场临时用电安全技术规范重大危险源辨识（GB 18218-2000）三、工程特点本工程具有规模大、工程量大、工期短、管理难等特点，施工地点为长江下游，并且主要施工任务多在秋冬季，雨多、空气潮湿、湿度常维持在70-80%使钢体产生腐蚀，且腐蚀速度为平时4-5倍。为此，在本工程的施工部署时，应根据该工程实际情况的要求，围绕工程的特点和难点，合理选择施工方法，实施动态的
3、施工管理，科学地组织施工，确保工程总体目标的实现。通过增大人力、物力、财力的投入，保证整个工程优质、快速、安全、文明地完成。四施工组织准备4.1人员组织准备我施工队将抽调一批具有丰富防腐经验和责任心的施工人员组建专业施工班组，在开工前再针对该项目防腐设计要求的特点，由技术负责人员进行全员技术指导，培训，每个岗位的人员必须熟悉各自的岗位责任制，经考试合格方可上岗，每个施工人员在施工前必须集中由专业技术人员及安全员进行安全教育，并签署施工技术安全交底，以确保达到工程安全、优质、高效。项目经理：技术负责人：安全员：防腐保温专业技术员兼施工员：4.2原材料准备原材料进入现场必须有生产厂家的合格证明书，
4、并经审核合格后方可入库，如发现问题立即纠正，防腐质量的保证必须从源头抓起。4.3文件技术资料准备准备工程有关的施工记录表，包括防腐保温施工日记、合格检验记录、隐蔽工程记录、安全活动记录、进货检验记录等。五主要施工机具主要施工机具一览表序号设备种类类型数量自有租赁合计1直流焊机3台2手持电钻4台3锯弓5把4滑轮3只5切割机2台6角向磨光机1003台7角向磨光机1252台8钢制脚手架若干9移动脚手架4付10安全带3点式15付11自锁器5只12安全防护网20013相关设备配套若干六施工流程及工艺6.1保温施工工艺在现场安装中，对焊缝及破损部位应以电动打磨处理。焊缝、破损部位修补合格后，再进行下道保温
5、施工工作。6.2、脚手架搭设具体参照脚手架搭建施工方案。 6.3绝热保温质量检（验）测保温材料所具技术特性符合设计及规范规定，主要查验供货附带质量文件。绝热材料（制品）各项技术特性符合设计及规范规定，主要查验供货实物和附带的质量文件，并由监理现场见证送至检验部门检验合格。保温钩钉其间距应不大于350mm，销钉的个数一般不少于6个/，底部不少于8个/。主保温层应拼接严密一层错缝，二层应压缝。方形设备四角保温应错缝，缝隙用软质高温材料填充，绑扎牢固。保温层敷设紧贴本体表面，且绑扎紧固、接缝密闭、保温钉无外露现象。待施工完成以后，项目部进行自 检合格后，组织监理单位（建设单位）进行验收。七保温、油漆
6、及防腐方案及说明（一）保温施工方案及说明1、保温施工前应对所有保温材料做质量检验，保温材料及其制品的性能必须符合设计要求。应符合原水电部颁发的火力发电厂保温油漆设计规程（DL/5072-2007）中对保温材料性能的要求及选择保温材料的有关规定。2、保温施工期间切忌使保温材料受潮。室外施工保温时应在晴天施工。做到主保温层和保护层同时进行，并有防雨措施。3、管道保温应在各部件（包括仪表测试管）安装完毕，严密性试验合格后进行。4、设备保温应在各部件（包括爬梯、平台、仪表测试管）安装完毕后进行。设备上的短管、法兰和人孔要露出保温结构之外，伸出短管的保温应与其相连管道的保温一致，施工时将设备上的铭牌留出
7、，并在其周围做好防水处理。5、烟道保温应在各部件安装完毕，严密性试验合格。6、流量测量装置、阀门、伸缩节、可拆卸法兰等处的保温做成可拆式结构，以满足运行检查和检修需要。7、大型设备需焊接4mm-6mm的钩钉，钩钉间距为200mm-300mm。靠近人孔及法兰附件的钩钉可适当增加，并注意不得妨碍维护和检修。当壁厚等于或小于4mm时，钩钉焊接固定应在设备和罐体严密性试验前进行，当不准焊接时按本工程设备技术协议文件进行。8、为支承保温层重量，应在垂直的设备上每隔3m装设一个承重托架，其宽度比主保温层厚度小10mm，当管子不准焊接时可采用夹环或按设备技术文件进行。若已有钩钉，可不设托架。9、膨胀伸缩缝和
8、膨胀间隙a)、法兰连接处，须留有拆卸间隙，长度以能拆卸螺栓为准，一般为螺栓长度加20mm-30mm。间隙中应填满软质保温材料。b)、管道补偿器和支、吊架附件的保温结构应留有足够的间隙，使的管道热胀冷缩时不致破坏保温结构。c)、相互交叉或平行的保温管道，其膨胀方向或介质温度不相同时，保温层之间留10mm-20mm间隙。d）、弯头部位保温设二处伸缩缝，缝宽1015mm，间隙用软质保温材料填满。10、矩形大面积烟道保温结构的施工a)、烟道保温时外壁需焊接4mm6mm的钩钉，钩钉间距为200mm300mm。靠近法兰和人孔附近的钩钉可适当增加，并注意不妨碍维护和检修。b)、法兰连接处需留有拆卸间隙，长度
9、以能拆卸螺栓为准，一般以螺栓长度加20mm30mm。间隙中应添满软质保温材料。补偿器附近的保温结构应留有足够的间隙，使得管道热膨胀时不致破坏保温结构。 c)、保温外部金属保护层的纵向接缝采用搭接。搭接缝用抽芯铆钉固定，间距宜为200mm左右。 d）、保温外部金属保护层应有整体防水功能，金属防护层应采用嵌添式密封剂或胶泥严缝，安装钉孔应采用环氧树脂堵孔。 e)、烟道保温外部金属保护层的顶部应有排水坡度，并注意拼缝搭接方向。11、分层保温保温层厚度大于或等于100mm时，保温层应分层敷设，每层厚度应大致相同，内外层接缝应彼此错开，层间和缝间不得有空穴，纵向错缝15，环向错缝不小于100mm。水平管
10、外侧纵向保温缝应避免在管道顶部。12、软质保温材料施工要点 大口径管道以及设备采用软质保温材料时，应掌握材料的压缩比值。壁厚必须符合设计要求，对缝与环缝包扎严密，绑扎铁丝可采用20#-18#镀锌铁丝，铁丝间距应匀称，松紧一致。13、玻璃丝布施工要点用玻璃布做保护层时，施工应以螺纹状绕紧在主保温层外，并视管道坡度，由低向高绕圈，前后搭接50mm，垂直管道应自下而上绕紧，玻璃布包缠必须平整无褶皱、无气泡，均匀拉紧粘牢，粘牢剂用聚醋酸乙烯乳液。14、金属护壳施工要点a）、软质保温材料的金属保护层纵向接缝采用搭接，搭接缝用抽芯铆钉固定，间距宜为200mm左右。保温层外径大于600mm的金属护壳，纵向搭
11、缝做成凸筋结构，用抽芯铆钉固定，施工中钻孔宜使用手提电钻，禁止用冲钻或其它不适当的方式安装螺钉。b)、金属保护层的环向接缝采用搭接，搭接尺寸不得小于50mm,搭接缝用抽芯铆钉固定，间距宜为200mm左右。搭接时，室内管道采用单凸筋结构，室外管道采用重迭凸筋结构，所谓凸筋结构就是将铝合金板放在摇丝机上压出凸筋，并留有5mm-10mm宽的直边。凸筋圆弧直径一般如表14.1。 表14.1 凸筋圆弧直径表保温外径（毫米）凸筋圆弧直径（毫米）1503.2150-30063009c)、水平管的纵向接缝设置在管道的侧面，水平管道的环向接缝应按坡度高搭低茬，垂直管道的环向接缝应上搭下茬。d)、室外露天布置的管
12、道和设备，其金属保护层应有整体防水功能，金属保护层应采用嵌添密封剂或胶泥严缝，安装钉孔应采用环氧树脂堵孔。露天支、吊架管部穿成金属保护层的地方应在吊杆上加装防雨罩。e)、直管段上为热膨胀而设置的金属保护层环向接缝，应采用活动搭接形式。活动搭接余量应能满足热膨胀的要求，且不小于100mm，其间距应符合表14.2规定： 表14.2 软质保温材料，活动环向接缝间距表介质温度100100-320320间距m7-104-63-4f)、管道弯头技术保护壳的下料可按保温外圆周长的1.3倍作为下料长度，也可按实际略为调短。下料宽度为外圆周长的十二分之一，剪成长条放在摇线机上压出凸筋。15、保温施工顺序为保温层
13、，保护层，修饰层（防护层或识别层）。16、防潮层的材料应符合选材规定，一般为防水玻璃布，防潮层外不得再设置铁丝钢带等硬质捆扎件，以免刺破防潮层。（二）油漆方案及说明1.管道的色环、介质名称及介质流向箭头按下列规定涂刷。a）管道弯头、穿墙处以及一般管道每隔10米，必须涂刷色环、介质名称以及介质流向箭头。b）当介质流向有两种可能时，应标出两个方向的指示箭头。c）介质名称和流向箭头用黑色或白色油漆涂刷。2.设备和管道涂刷漆颜色按有关规定选择，详见表II。3.不保温的设备和管道应根据防腐工艺要求和油漆的性能选用油漆，选用油漆的种类及涂刷度数见附表4。4.不锈钢管道的色环涂刷油漆应采用没有氯腐蚀的油漆材
14、料。5.全厂支吊架和平台扶梯所需油漆防腐材料按其所耗钢材总重的2%取值，油漆材料用量开列在油漆材料汇总表中。6.油漆颜色氨区按GB7231-2003工业管道的基本识别色、识别符号和安全标识执行，各种颜色的色标执行漆膜颜色标准样卡（GSB05-1426-2001）标准，具体详见油漆说明表和油漆材料汇总表；SCR系统和综合管廊油漆颜色按DL/T5072-2007火力发电厂保温油漆设计规程执行。见下表I，表II。7.调和面漆的每度耗量因颜色的不同而不同，详见油漆准则表。表I 管道色环、介质名称、介质流向箭头尺寸表 mm序号管道外径或保温层外径Dbwabcde11004060301006021012006090451008032013008012060150100430150010015075150120550012018090200150表II 油漆颜色表序号管道名称颜 色面 漆色 环1疏放水和排水管道-绿色2烟道-无环3空气管道天蓝无环4反应器钢结构、液氨蒸发器冰灰-5工艺水、工业水管道黑色无环6消防水红色7氮气管道浅
