《江苏某高层住宅楼建筑节能分部工程施工方案1.doc》由会员分享，可在线阅读，更多相关《江苏某高层住宅楼建筑节能分部工程施工方案1.doc（32页珍藏版）》请在第壹文秘上搜索。

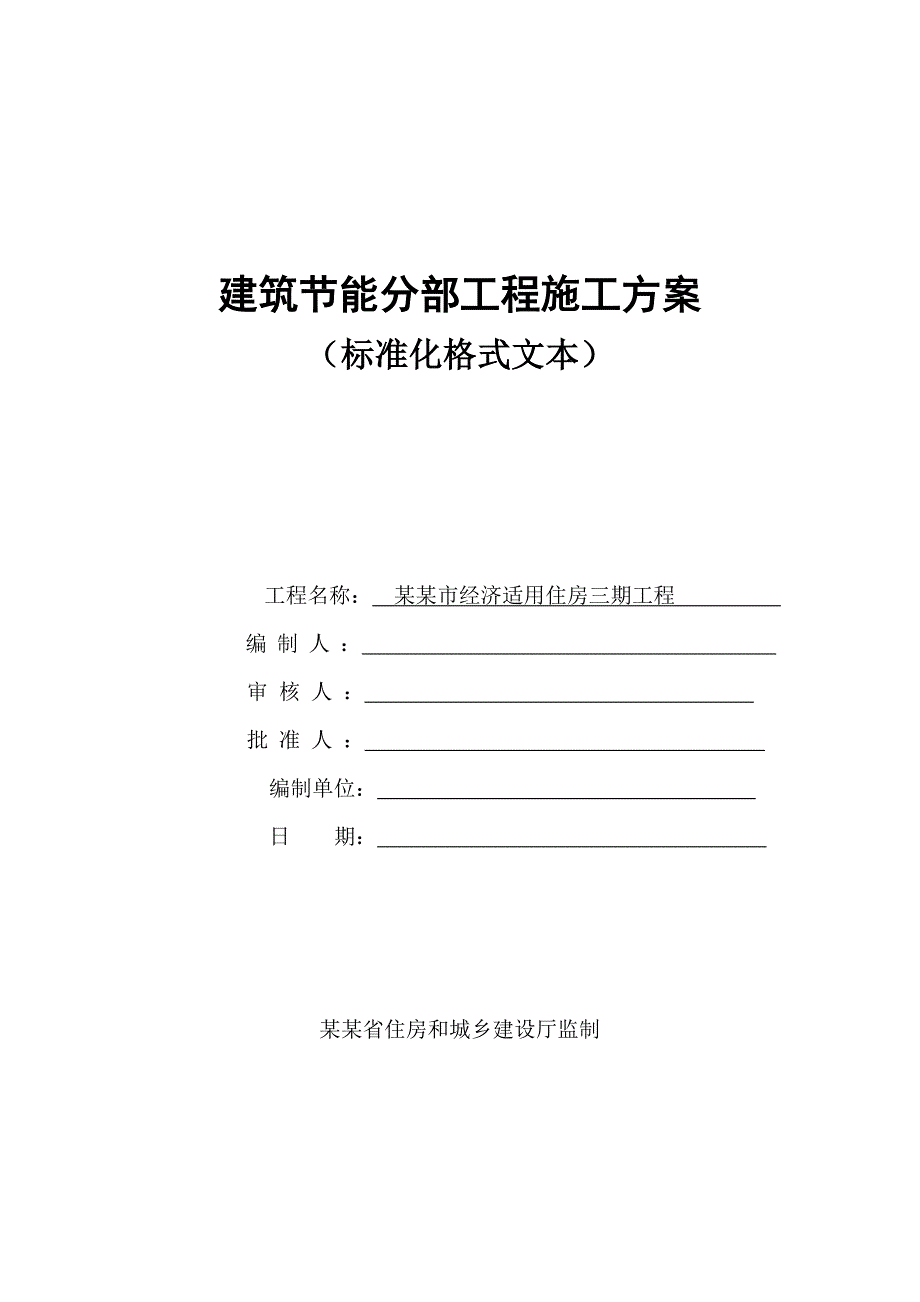

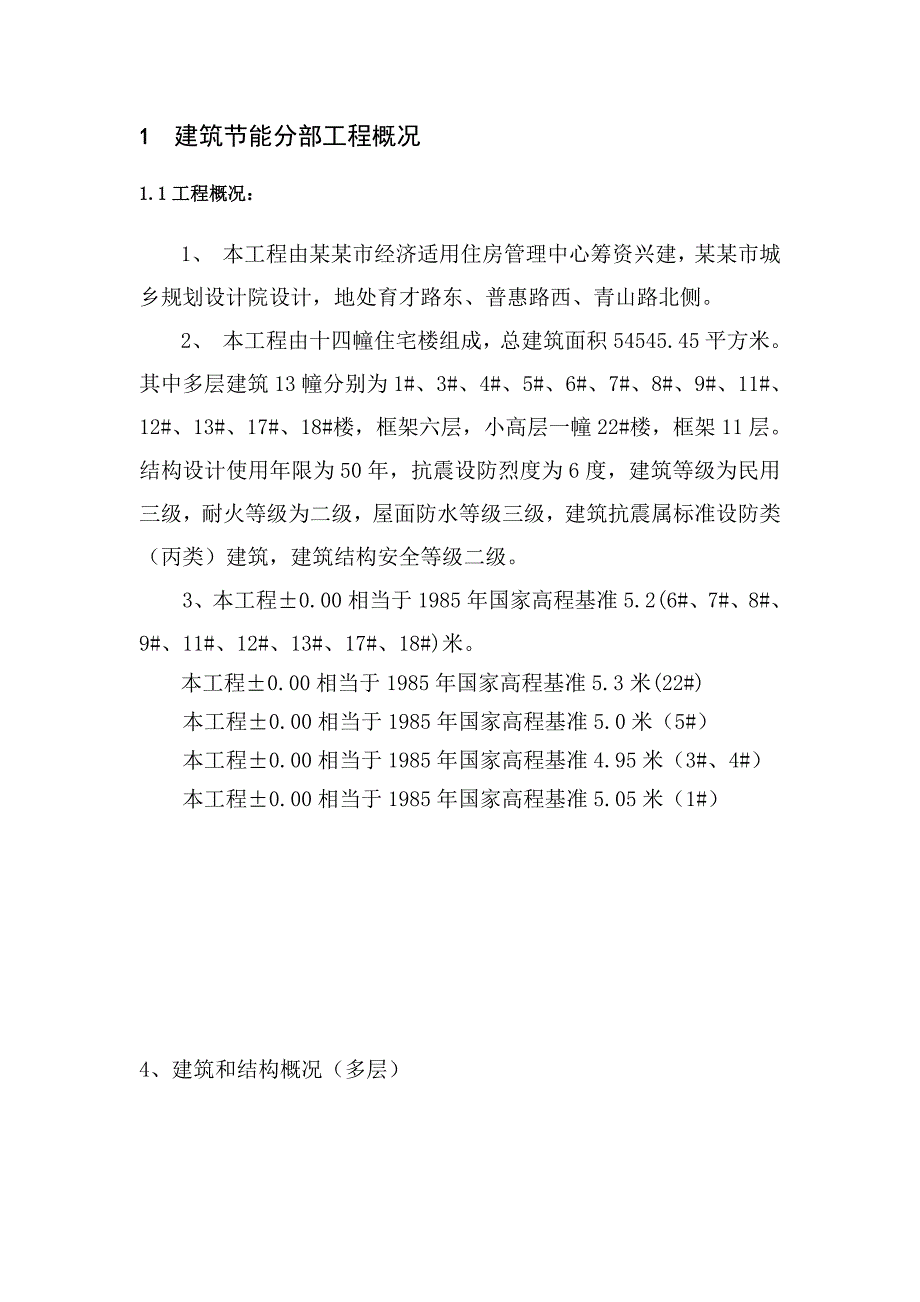

1、建筑节能分部工程施工方案（标准化格式文本）工程名称： 某某市经济适用住房三期工程 编制人： 审核人： 批准人： 编制单位： 日 期： 某某省住房和城乡建设厅监制1 建筑节能分部工程概况1.1工程概况：1、 本工程由某某市经济适用住房管理中心筹资兴建，某某市城乡规划设计院设计，地处育才路东、普惠路西、青山路北侧。2、 本工程由十四幢住宅楼组成，总建筑面积54545.45平方米。其中多层建筑13幢分别为1#、3#、4#、5#、6#、7#、8#、9#、11#、12#、13#、17#、18#楼，框架六层，小高层一幢22#楼，框架11层。结构设计使用年限为50年，抗震设防烈度为6度，建筑等级为民用三级，

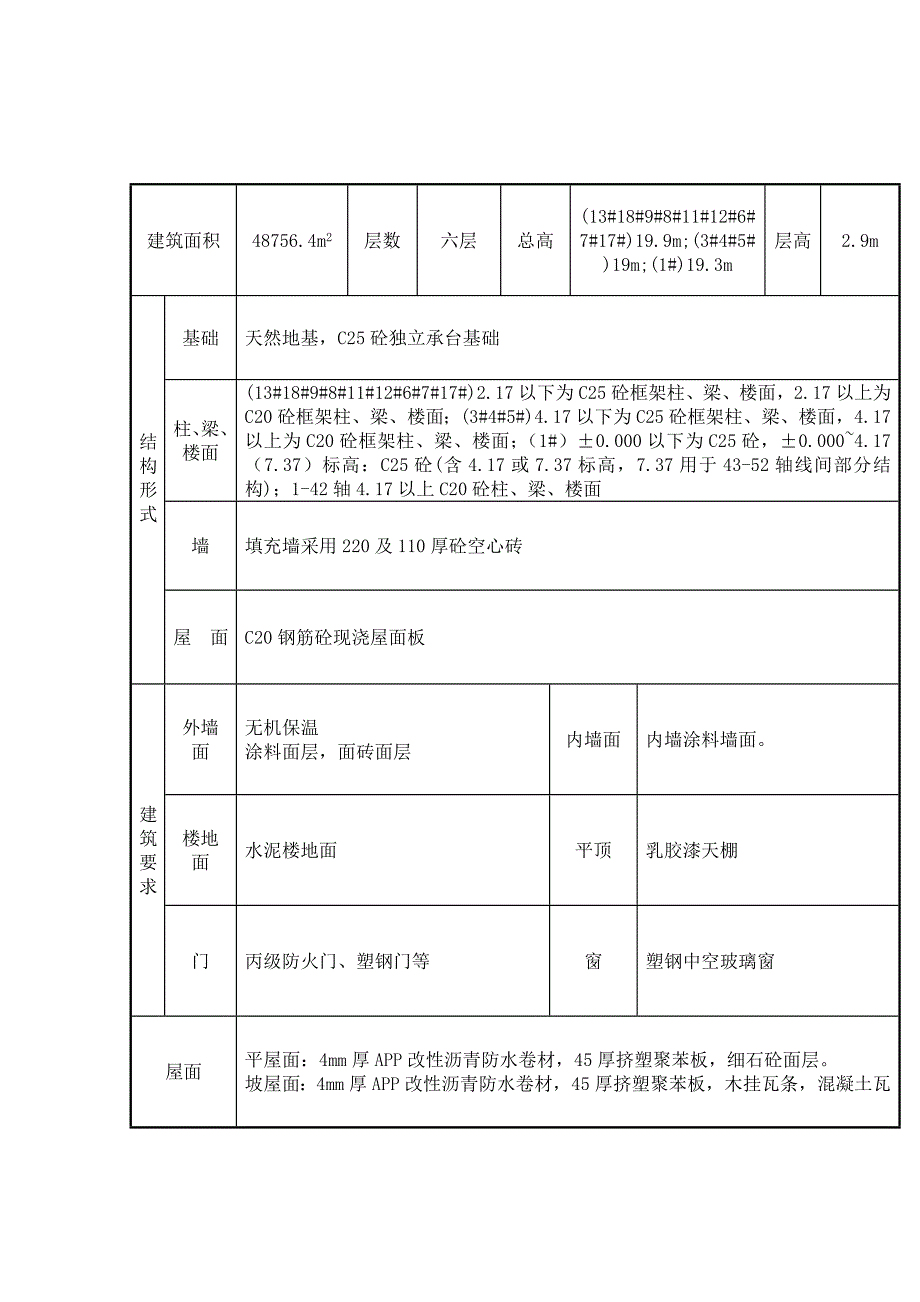

2、耐火等级为二级，屋面防水等级三级，建筑抗震属标准设防类（丙类）建筑，建筑结构安全等级二级。3、本工程0.00相当于1985年国家高程基准5.2(6#、7#、8#、9#、11#、12#、13#、17#、18#)米。本工程0.00相当于1985年国家高程基准5.3米(22#)本工程0.00相当于1985年国家高程基准5.0米（5#）本工程0.00相当于1985年国家高程基准4.95米（3#、4#）本工程0.00相当于1985年国家高程基准5.05米（1#）4、建筑和结构概况（多层）建筑面积48756.4m2层数六层总高(13#18#9#8#11#12#6#7#17#)19.9m;(3#4#5#)1
3、9m;(1#)19.3m层高2.9m结构形式基础天然地基，C25砼独立承台基础柱、梁、楼面(13#18#9#8#11#12#6#7#17#)2.17以下为C25砼框架柱、梁、楼面，2.17以上为C20砼框架柱、梁、楼面；(3#4#5#)4.17以下为C25砼框架柱、梁、楼面，4.17以上为C20砼框架柱、梁、楼面；（1#）0.000以下为C25砼，0.0004.17（7.37）标高：C25砼(含4.17或7.37标高，7.37用于43-52轴线间部分结构)；1-42轴4.17以上C20砼柱、梁、楼面墙填充墙采用220及110厚砼空心砖屋 面C20钢筋砼现浇屋面板建筑要求外墙面无机保温涂料面层，
4、面砖面层内墙面内墙涂料墙面。楼地面水泥楼地面平顶乳胶漆天棚门丙级防火门、塑钢门等窗塑钢中空玻璃窗屋面平屋面：4mm厚APP改性沥青防水卷材，45厚挤塑聚苯板，细石砼面层。坡屋面：4mm厚APP改性沥青防水卷材，45厚挤塑聚苯板，木挂瓦条，混凝土瓦5、建筑和结构概况（小高层）建筑面积5788.61m2层数11层总高34.4m层高2.9m结构形式基础桩基，C30砼独立承台基础柱、梁10.870以下为C30砼框架柱、梁，10.87019.570以上为C25砼框架柱、梁，,19.570以上为C20砼框架柱、梁墙、楼面填充墙采用220及120厚砼空心砖，10.870以下为C30砼现浇楼面，10.8701
5、9.570以上为C25砼现浇楼面，19.570以上为C20砼现浇楼面屋 面C20钢筋砼现浇屋面板。建筑要求外墙面无机保温涂料面层，面砖面层内墙面内墙涂料墙面。楼地面水泥楼地面平顶乳胶漆天棚门丙级防火门、塑钢门等窗塑钢中空玻璃窗屋面平屋面：4mm厚APP改性沥青防水卷材，45厚挤塑聚苯板，细石砼面层。坡屋面：4mm厚APP改性沥青防水卷材，45厚挤塑聚苯板，木挂瓦条，混凝土瓦6、设计特征：（1） 基础： 多层为天然地基，独立承台基础；小高层为桩基，独立承台基础。（2） 该工程采用钢筋砼框架结构。 1.2本工程建筑节能分部工程概况表1.1序号节能分项工程设计要求工程量施工单位1墙体保温节能分项工程
6、燃烧性能A级的35厚无机不燃保温砂浆（LINS）1277m某某民建2门窗、幕墙节能分项工程普通塑钢中空玻璃窗9900某某民建3屋面节能分项工程45厚挤塑聚苯板(XPS)9940某某民建（注：工程量的单位根据实际情况填写）2 编制依据2.1 经建筑节能专项审查合格的设计文件。2.2 经批准的单位工程施工组织设计。2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集。建筑节能分部工程相关现行法律法规、技术标准规范及图集一览表 表2.1名称编号年号批准部门民用建筑热工设计规范GB50176-19931993国家有关部门某某省居住建筑热环境和节能设计标准DGJ32/J71-2008
7、2008国家有关部门某某省民用建筑工程施工图设计文件（节能专篇）编制深度规定2009年版2009国家有关部门夏热冬冷地区居住建筑节能设计标准JGT134-20012001国家有关部门民用建筑节能工程施工质量验收规范DGJ32/J19-20072007国家有关部门建筑节能工程施工质量验收规范GB50411-20072007国家有关部门项目经理3 施工管理组织机构图技术负责人施工负责人节能四班组节能三班组节能二班组节能一班组图3.1管理组织机构图4 施工方案4.1 墙体 建筑节能分项工程4.1.1材料、设备及部品进场计划见表4.1表4.1名称规格数量主要技术指标复验项目抽样计划进场时间活性离子渗透
8、结晶型防水材料AICA一型5000kg5000kg5000kg见报告见复试报告抽检送样6次2011-10-082011-10-162011-10-17无机不燃保温材料LINS25000kg35000kg35000kg见报告见复试报告抽检送样6次2011-10-082011-10-162011-10-17活性离子抗裂砂浆AICA二型5000kg5000kg5000kg见报告见复试报告抽检送样6次2011-10-082011-10-162011-10-174.1.2施工机具见表4.2表4.2序号名称数量主要参数进场时间1砂浆搅拌机10符合要求2011-62垂直运输机械14符合要求2011-63常用
9、抹灰工具及抹灰的专用检测工具80符合要求2011-104.1.3操作工艺施工操作执行的标准：（1） KK无机不燃保温系统性能主要参照外墙外保温工程技术规程（JGJ144-2004）、胶粉聚苯颗粒外墙外保温系统（JG158-2004）和住宅建筑节能工程施工质量验收规程（DGJ08-113-2005）制定，根据本系统的特点，在系统抗拉强度、燃烧性能级别等项目的指标有较大提高。（2）保温砂浆的性能指标参照胶粉聚苯颗粒外墙外保温系统（JG158-2004）和国家标准建筑保温砂浆（GB/T 20473-2006）制定，其中材料的抗压强度、压剪粘结强度、软化系数和燃烧性能等项目的指标都有较大提高。（3）界
10、面浆料、护面浆料的性能指标参照胶苯颗粒外墙外保温系统（JG158-2004）中对界面浆料和抗裂砂浆的要求而制定，其中拉 伸粘结强度（常温14d）和浸水拉伸粘结强度（常温14d，浸水17d）等项目的指标都有较大提高。（4）上海市建筑产品推荐性应用标准（DBJ/CT034-2006）。1、工艺流程施工前准备基层墙面处理 吊线做灰饼界面剂准备 抹界面层 养护保温材料(LINs)准备 抹保温层(LINS) 第一层打底厚度不超过8mm第二层以后每层厚度不超过17mm，超过则应分遍抹 养护至干结状态抹下一遍保温层(LINs)护面材料(AICA)准备 养护至干结状态抹护面层(AICA)抹水泥砂浆2、准备工作
11、（1）材料、设备进入施工现场时，查验、检查方法：建筑节能使用的材料设备，必须符合设计要求及国家有关标准的规范。材料和设备进场，应对材料和设备的品种、规格、包装、外观和尺寸等进行检查和验收，并经监理确认。对材料和设备的质量证明文件进行核查。进入施工现场的节能材料和设备均应具有出厂合格证，中文说明书及相关的检测报告。请监理确认后，纳入工程技术资料档案。本工程采用外墙外保温材料，屋面保温材料及门窗节能工程材料应按规范要求，施工之前抽样复验，复验应为见证取样送检，合格后方可采用。（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施： 采用人工搬运，轻拿轻放、有序堆放。且采取遮盖防雨措施。（3）材料的堆放排列图：1#楼4#楼5#楼无机保温材料堆放处无机保温材料堆放处7#楼6#楼无机保温材料堆放处无机保温材料堆放处11#楼8#楼12#楼17#楼无机保温材料堆放处无机保温材料堆放处22#楼13#楼 材料堆放布置图（4）门窗洞口建筑节能构造措施：门窗洞口用1:2水泥砂浆做护角，宽度50mm左右，厚度与保温层相同。（5）定位放线、放线的依据、方法、要求：应按一定间距做好符合设计要求的厚度标志，立线吊直，弹出基准控制线。（6）其他：应检查墙面平整度，应在墙体表面喷水12次，但不宜过潮。3、施工操作（1）对基层的处理要求：清理主体施工时墙面遗留的钢筋头、废模板，填堵施工孔洞；清扫墙面
