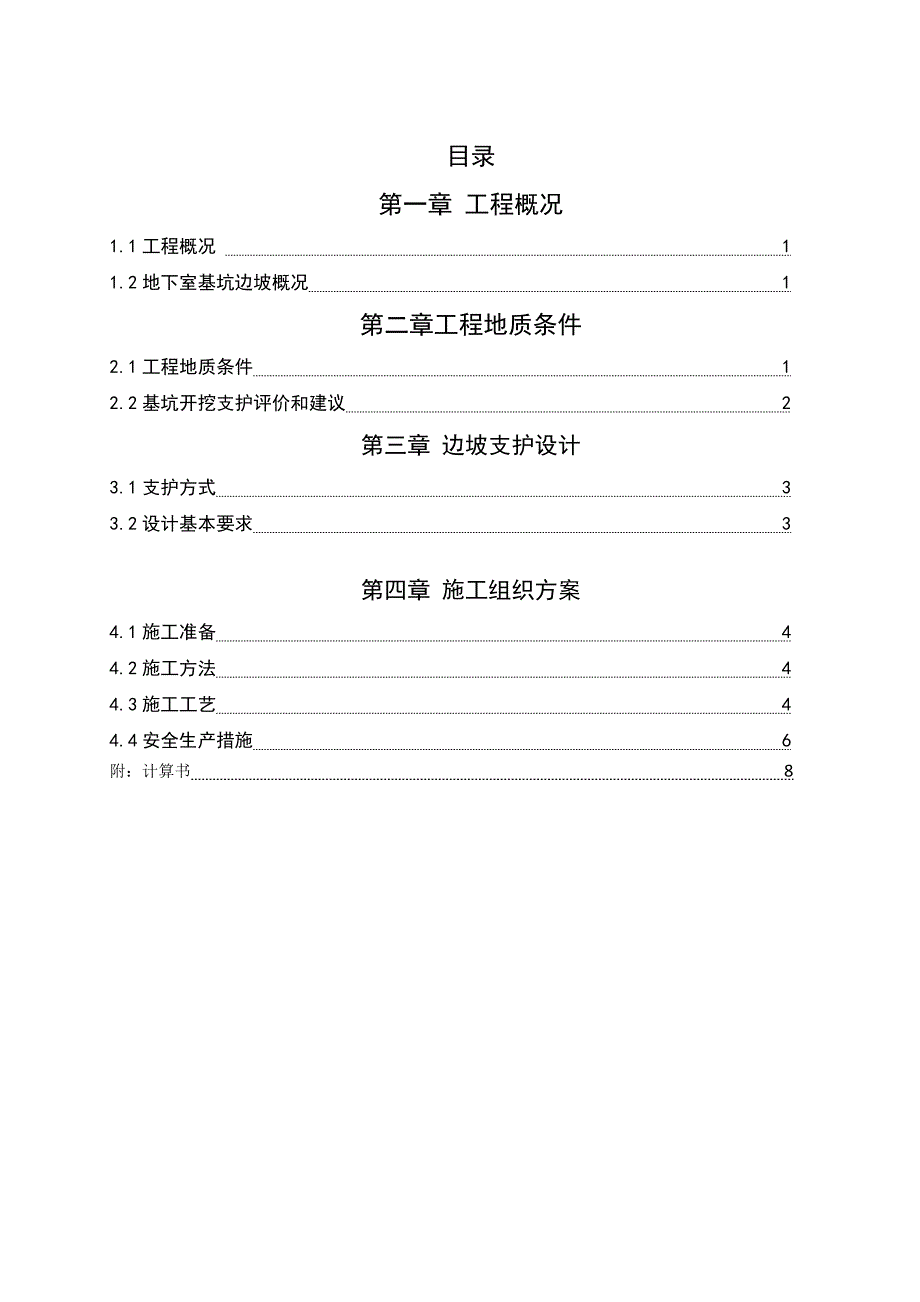

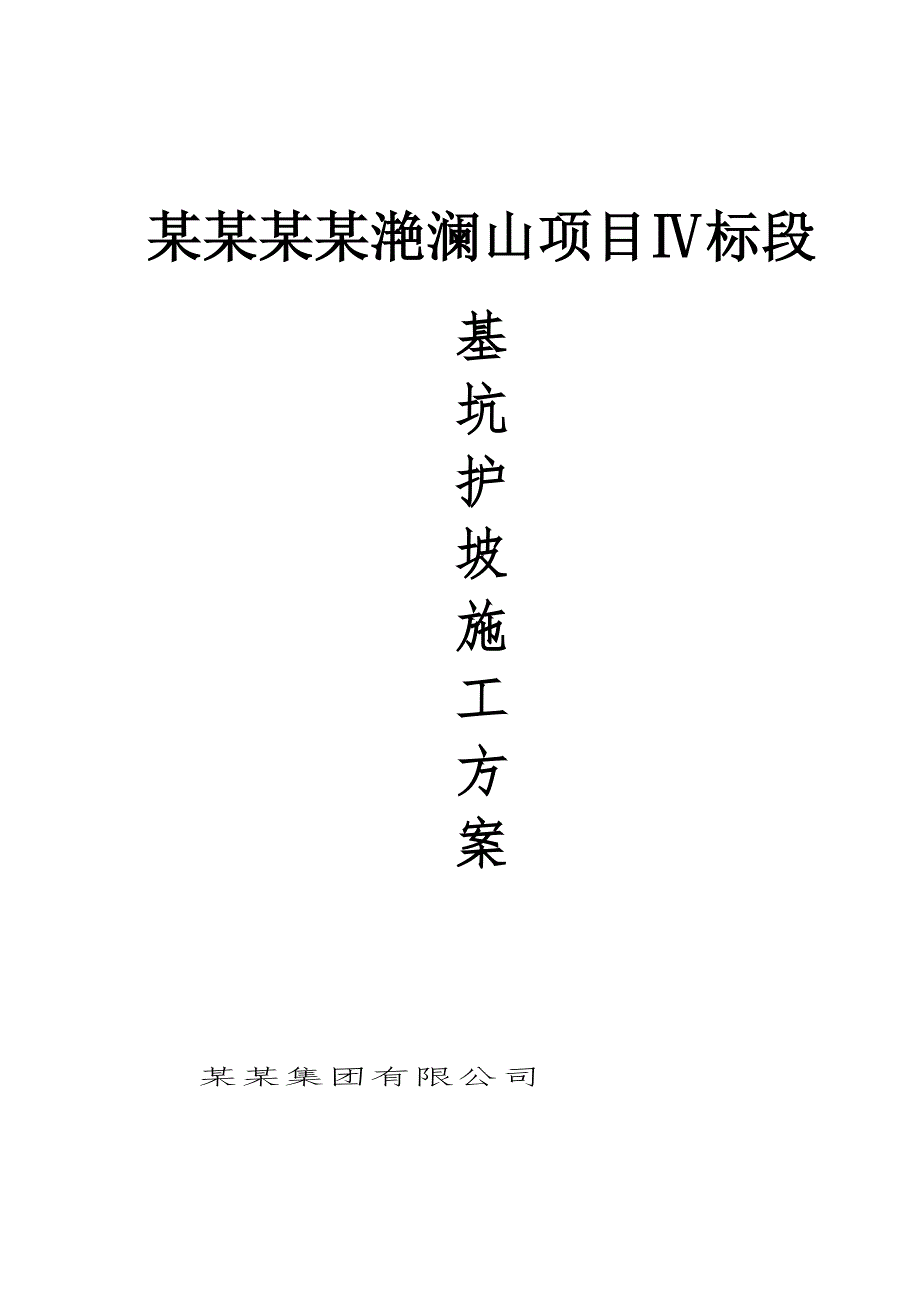

1、某某某某滟澜山项目标段 基坑护坡施工方案某某集团有限公司目录第一章 工程概况1.1工程概况 11.2地下室基坑边坡概况 1第二章工程地质条件2.1工程地质条件 12.2基坑开挖支护评价和建议 2第三章 边坡支护设计3.1支护方式 33.2设计基本要求 3第四章 施工组织方案4.1施工准备 44.2施工方法 44.3施工工艺 44.4安全生产措施 6附：计算书 8第一章 工程概况1.1工程概况本工程地处本工程位于某某新区太湖科技园净慧西道地块，南至湖景路边。本项目占地平面近似于不规则五边型，功能为叠拼和类独栋别墅区及小高层，拟建别墅总层数为34层及8层和16层，本标类独栋（6264#）共计3栋，
2、叠拼（6572#）共计8栋，8层小高层（7379#）共计7栋，16层小高层（80#82#）共计3栋，总建筑面积约为9万平方米。本次基坑护坡主要针对十六层高层（80#82#），为地下一层，即13A车库。1.2 地下室基坑边坡概况1.2.1边坡地段地物环境该边坡位于道路和甲方及中天临时办公附近，目前土方开挖已进行施工，需要进行支护， 以确保施工安全。1.2.2边坡形态及岩土构成拟建场地位于珠江三角洲冲积平原中之低缓小山丘，现已部份人工挖填平整，场地地面平整后高程为3.2m，按地下室底标高开挖后，将形成6.4M的基坑，基坑边坡坡为1.0m-6m的素填土、粉质粘土，粉土夹粉质粘土，其下部为粉细沙。第二
3、章工程地质条件2.1工程地质条件2.1.1岩土层工程地质特征某某市区为冲湖积平原，广泛堆积了第四系松散沉积土体，第四系沉积土层土性主要是粘性土、粉土、粉砂，总厚度达100190m，拟建场地总厚度50m。根据拟建物的特征，结合本公司掌握的区域地质情况，本工程八层以下住宅楼控制性勘探孔孔深定为20m左右，一般性孔孔深定为15m左右，十六层住宅楼控制性勘探孔孔深定为50m左右，一般性孔孔深定为40m左右。层号土层名称土工试验静力触探标贯试验建议值fakEsPsQcfakEs击数fakfakEs1-2kPaMPaMPaMPakPaMPaNkPakPaMPa粉质粘土2038.232.331.681978
4、.0512.22022008.0粉土夹粉质粘土1319.333.662.851399.5210.01341309.0粉细砂15211.999.218.6215313.222.215815012.5粉质粘土1465.761.211456.8312.81421405.0粉质粘土2157.902.542117.8110.22072108.0粉质粘土1818.511.861797.337.61731807.5粉土夹粉质粘土1638.313.681588.2119.21661608.5粉质粘土1767.257.91741706.5（岩土工程勘察报告）2.2、基坑开挖支护评价和建议2.2.1基坑开挖支护结
5、构型式13A车库基坑底板最深开挖进度标高为6.4m，根据岩土工程勘察结果，基坑开挖深度范围内的土层主要为粉土夹粉质粘土，总体土层工程性质较好，按类似工程的地方经验，基坑开挖过程可考虑放坡开挖。鉴于土体结构比较好，坡度（高宽比）为1：0.5，开挖时根据不同地段地下水情况及天气情况采取相应的排水措施，坡面按有关规定做好防护措施。考虑施工现场具体条件，道路的施工，其它工程的施工，本工程基坑采用土钉墙边坡支护。2.2.2基坑边坡支护设计参数建议值根据现场勘察和室内土工试验结果，综合列出基坑边坡支护设计参数，供参考。 基坑边坡支护设计参数建议值表剪切试验UU渗透系数土层编号C垂直水平KPa度cm/scm
6、/s粉质粘土5310.71.63E-072.05E-07粉土夹粉质粘土1813.81.83E-05第三章 边坡支护设计3.1 支护方式 根据施工现场具体情况及土方开挖方案，为防止塌方保证安全施工，比较各种边坡支护的经济效果，选用土钉墙支护方案。3.1.1 锚杆锚杆是一种将拉力传至稳定或土层的结构体系，主要由锚头、自由段和锚固段组成. 采用F16，长6米.(水平间距1米，竖向间距设两排，第一排距坡顶1米，第二排距坡顶3米(1) 锚头：锚杆外端用于锚固或锁定锚杆拉力的部件。(2) 锚固段：锚杆远端将拉力传递给稳定地层的部分锚固深度和长度应按照实际情况计算获取，要求能够承受最大设计拉力, (3) 自由段：将锚头拉力传至锚固段的中间区段. 3.1.2 面层混凝土喷混凝土面层的厚度不宜小于80mm，混凝土强度等级不低于C20，3d不低于10MPa。喷混凝土面层内应设置钢筋网，钢筋直径6mm，网格尺寸150300mm。 3.2 设计基本要求3.2.1 设计要求(1)、场地范围内的水文、地质条件、岩土工程特征及周围环境（道路、管线、建筑物）是边坡设计需要详细了解和分析的首要内容；(2)、边坡设计方案必须确保支护结构的安全，保证边坡周围建筑物基础及已施工和使用的地线管线、市政道路的安全；(3)、支护方案在安全的前提下，经济、合理，满足国家建筑工程的有关法律法规和规范；(4)、支护结
