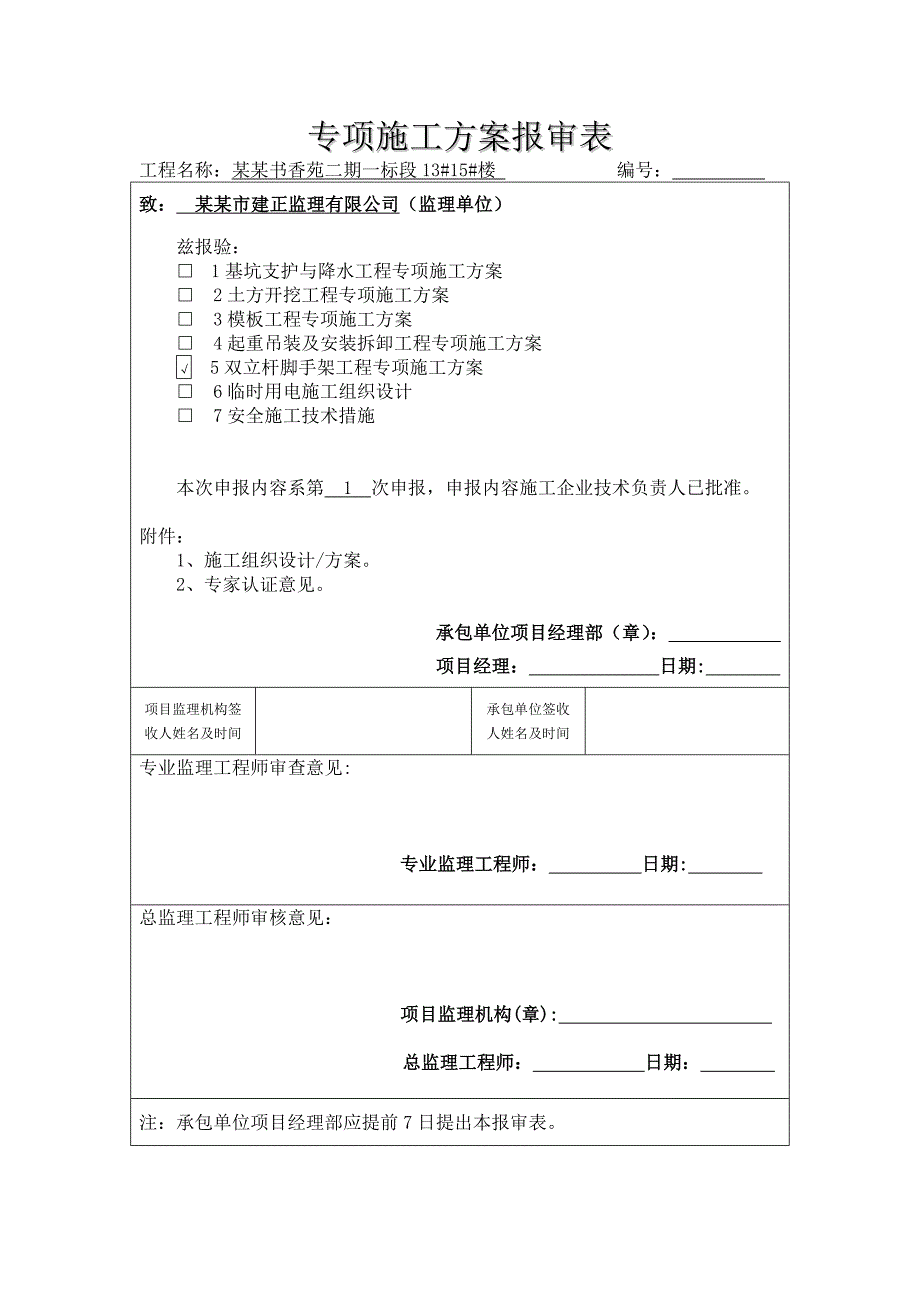

1、专项施工方案报审表工程名称：某某书香苑二期一标段13#15#楼 编号： 致：某某市建正监理有限公司（监理单位）兹报验：1基坑支护与降水工程专项施工方案2土方开挖工程专项施工方案3模板工程专项施工方案4起重吊装及安装拆卸工程专项施工方案5双立杆脚手架工程专项施工方案6临时用电施工组织设计7安全施工技术措施本次申报内容系第 1 次申报，申报内容施工企业技术负责人已批准。附件：1、 施工组织设计/方案。2、 专家认证意见。 承包单位项目经理部（章）： 项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理

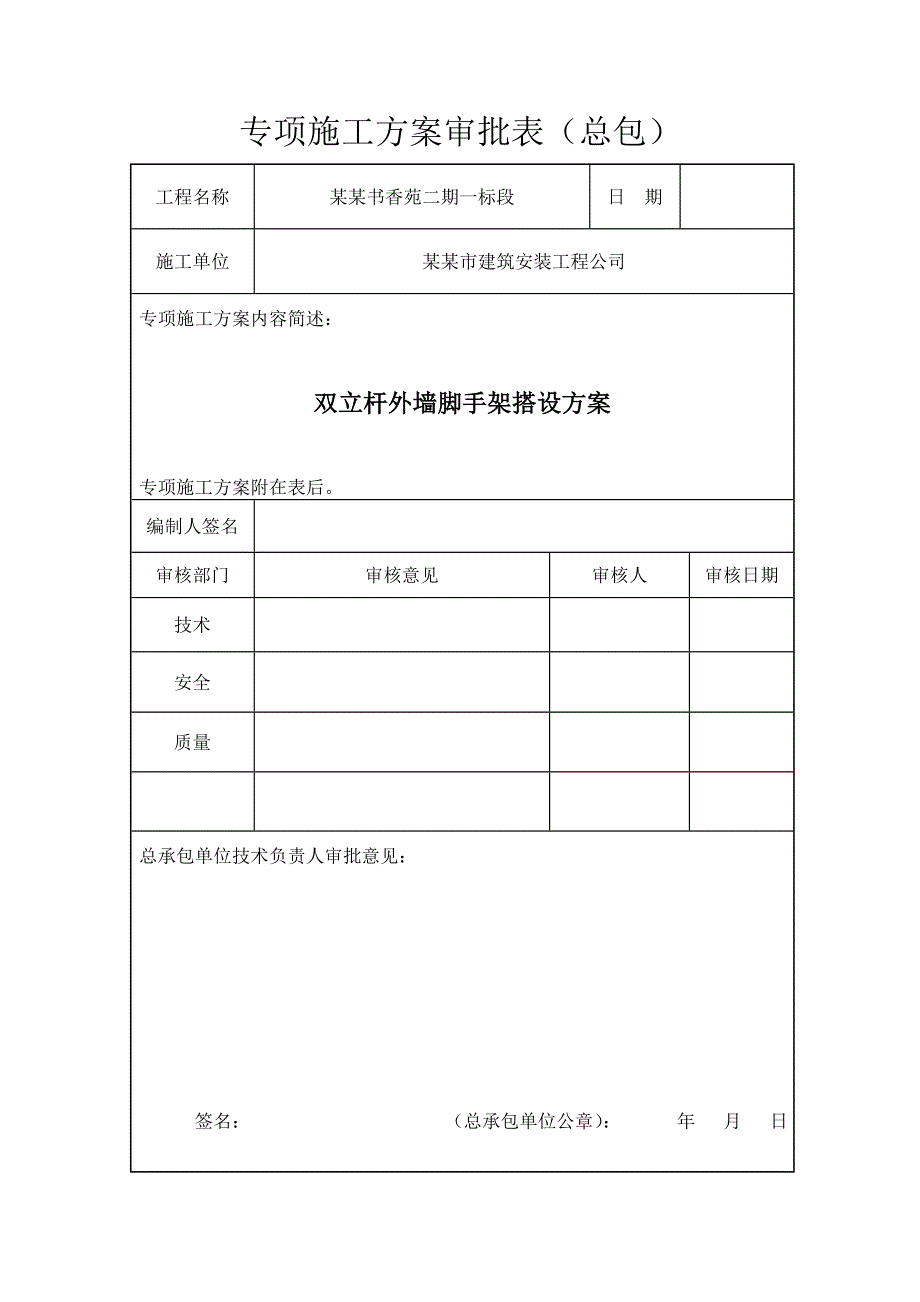

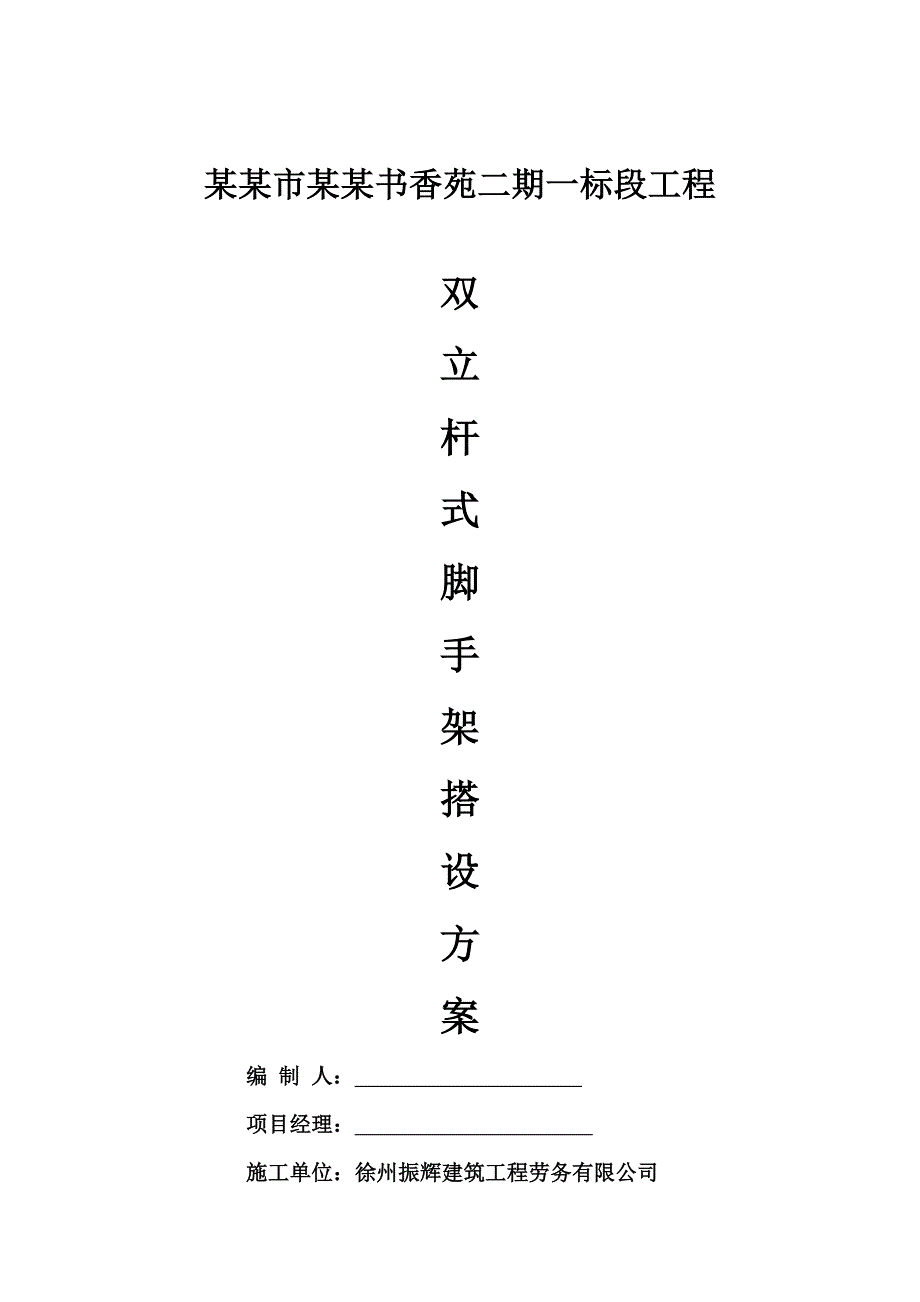

2、机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报审表。专项施工方案审批表（总包）工程名称某某书香苑二期一标段日 期施工单位某某市建筑安装工程公司专项施工方案内容简述： 双立杆外墙脚手架搭设方案专项施工方案附在表后。编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见： 签名： （总承包单位公章）： 年 月 日 某某市某某书香苑二期一标段工程双立杆式脚手架搭设方案编 制 人： 项目经理： 施工单位：徐州振辉建筑工程劳务有限公司某某书香苑二期一标段工程落地双排双立杆式脚手架搭拆施工方案一、工程概况 本工程为某某书香苑二期一标段（10#12#1
3、3#15#）工程，徐州中国矿业大学建筑设计咨询研究院有限公司设计，由徐州某某置业有限公司开发，某某市建筑安装工程公司中标建，某某建正监理有限公司监理。本工程为框剪结构，地下一层10#12#楼地上二十三层，13#15#楼地上十一层，建筑总面积为46687，本工程抗震八度设防，结构安全等级为二级。二、编制依据：1、根据施工图纸及建筑物高度的需要进行编制。2、建筑施工扣件式钢管、脚手架安全施工规程（JGJ130-2011）3、建筑施工安全检查标准（JGJ59-2011）和省级行业标准4、建筑施工高空作业安全技术规范（JGJ80-1991）三、施工部署：1、成立安全领导小组，组长为项目经理黄立业，成员
4、为各管理人员及各班组长。 2、双管立杆体系采用横杆混合承重方式，内部横向水平杆与纵向水平杆用直角扣件（或旋转扣件）连接，纵向水平杆用直角扣件与与双管立杆中的一根立杆（被连接的立杆称为主立杆，另一根称为副立杆），两侧横向水平杆都用直角扣件与双管立杆的两根立杆连接。横杆混合承重方式受力分析：脚手板和施工荷载大部分由纵向水平杆承担，纵向水平杆把荷载传给立杆，传力直接，但纵向水平杆只与其中一根立杆（主立杆）连接，所以本步架内的荷载绝大部分由主立杆承受，副立杆受力很小，传力不均衡，对此作如下改进:相邻步架的纵向水平杆分别与双管立杆中的为主、副立杆用直角扣件连接，这样，两根立杆在总体上受荷均衡。 3、上部
5、单立杆与双管立杆的连接有两种方式：对接式和搭接式。对接式：单立杆与双管立杆中的主立杆用直角扣件连接（也就是双管立杆中的主立杆沿竖轴线搭设到顶）。搭接式：上部单立杆与下部双管立杆的两根立杆用不少于3只旋转扣件搭接。对接式受力分析：对接式上部单立杆把荷载先传给双管立杆中的主立杆。传力不均衡，为使传力均衡合理，改进如下：每步架内双管立杆的两根立杆用不少于2只旋转扣件连接（这样两根立杆便可以共同工作）。由于旋转扣件长度的限制，双管立杆中的为主、副立杆只能有一根与横向水平杆（纵向水平杆）用直角扣件连接。搭接式受力分析：上部单立杆传来的荷载由下部双管立杆中的主、副立杆平均分担。受力均衡，但上下立杆采用旋转
6、扣件搭接，旋转扣件抗滑承载力小（旋转扣件抗滑承载力极限值10KN，设计值8KN），可靠性和安全性差。实际施工中，最常用的是横杆混合承重方式和对接式的双管立杆构造。以下是一个双管立杆脚手架设计的实例。双管立杆脚手架设计实例本工程采用双管立杆双排钢管脚手架，搭设高度33.4M（11层），具体搭设如下：架体下部12m（标高-0.300至12）为双管立杆，上部21.4m为单管立杆，立杆纵距la1.8m，立杆横距0.9m，步距1.8m，连墙件竖向间距水平间距层高2.9m，钢管外径与壁厚48.33.6，该架体在结构主体施工阶段作临边防护用，在外墙装饰装修施工阶段作操作平台用，每层装修荷载2KN/m2，同时
7、作业层数2层，施工总荷载4KN/m2，脚手架采用竹笆板，踢脚杆、栏杆和脚手片层层设置，纵向水平杆置于纵向水平杆（横向水平杆）之上，建筑物结构型式为框剪，用密目式安全立网全封闭脚手架。主立杆沿竖轴线搭设到顶，辅立杆与主立杆之间的中心距不大于200mm，主、辅立杆中的一根用直角扣件与纵向水平杆连接，每步架内双管立杆的两根立杆用不少于2只旋转扣件连接；纵向水平杆（横向水平杆）设于双立杆之间，相邻步架的纵向水平杆分别与双管立杆中的主、一、 副立杆用直角扣件连接。构造图如下：施工地区基本风压500N/m2，48.33.6钢管特性：截面积A489mm2，截面模量W5080mm3，回转半径i15.8mm，每
8、米重标准值38.4N/m，抗弯强度设计值f205N/mm2。各种构配件自重标准值：竹笆板84N/m2，对接扣件18.4N/个，直角扣件13.2N/个，密目式安全立网5N/m2（密目式安全立网按1.86m网重30N计算，即30/（1.86）2.78N/m2，考虑到安全网上可能存留一些建筑杂物，取5N/m2计算）。施工荷载2KN/m224000N/m2，基本风压Wo500N/m2（1）主立杆稳定性双管立杆脚手架每米立杆结构自重标准值gk计算单管立杆双排钢管脚手架每米立杆结构自重标准值0.1161KN/m（查建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011附录A表-1）。副立杆每步与纵向水
9、平杆相交处用直角扣件扣牢，每6m用对接扣件扣牢，增加的副立杆每米自重为（13.2+38.41.8+1.8/618.4）/1.848.8N/m0.0488KN/m。gk0.1161+0.04880.1649KN/m主立杆结构自重标准值NG1K主、副立杆荷载分配：主、副立杆分别承担脚手架结构自重的65、35，活荷载均由主立杆承受。NG1K【（46.95-24）0.1161+0.164924】654.30KN主立杆构配件自重标准值NG2K双管立杆6m和单管立杆20m分别折合成层数1.89层，NG2K【（0.51.051.20.08413+0.03841.2413+1.2240.005）+（0.51.
10、051.20.08413+0.03841.2413+1.222.950.005）】654.19KN，式中4为外立杆两道栏杆、一道踢脚杆和一道竹笆板支承杆的钢管根数和。密目式安全立网双管立杆双排钢管脚手架挡风系数36m以下敞开式双管立杆脚手架挡风系数21.2An2/（lah）1.2（la+2h+0.325lah）d/（lah）1.2（1.2+21.8+0.3251.21.8）0.048/（1.21.8）0.1467密目式安全立网网目密度2300目/100cm2，每目孔隙面积约为Ao1.3mm2，安全立网挡风系数11.2（10000-23001.3）/100000.8411+2-12/1.20.8
11、41+0.1467-0.8410.1467/1.20.8849验算长细比k1，1.5，lo/ikh/i11.51800/15.8171210，可k1.55，1.5，lo/ikh/i1.551.51800/15.8197.4，0.185风荷载设计值产生的弯距Mw场区粗糙度B类，场面处风压高度变化系数z1，风荷载体型系数s1.31.30.88491.15Mw0.851.4（0.711.150.5）1.21.820.10.186KNm主立杆稳定性组合风荷载时：立杆段轴向力设计值N1.2（4.30+4.19）+0.851.40.51.051.24100013187NN/（A）+Mw/W13187/（0
12、.185489）+0.186/5080182N/mm2205N/mm2，满足要求不组合风荷载时：立杆段轴向力设计值N1.2（4.30+4.19）+1.40.51.051.24100013716NN/（A）13716/（0.185489）152N/mm2205N/mm2，满足要求（2）单管立杆（上部20m高部分）稳定性风荷载设计值产生的弯距Mw敞开式钢管脚手架挡风系数20.099（查JGJ130-2001附录A表A-3），密目式安全立网全封闭脚手架挡风系数1+2-12/1.20.841+0.099-0.8410.099/1.20.871，脚手架风荷载体型系数s1.31.30.8711.132离地
13、24m高处风压高度变化系数z1.3风荷载标准值Wk0.71.31.132500515N/m2Mw0.851.4Wklah2/100.851.45151.21.82/10238Nm脚手架结构自重标准值NG1KNG1K0.116122.952.66KN构配件自重标准值NG2KNG2K0.51.051.20.08413+0.03841.2413+1.222.950.0053.22KN立杆稳定性组合风荷载时：立杆段轴向力设计值N1.2（2.66+3.22）+0.851.40.51.051.2410KNN/（A）+Mw/W101000/（0.185489）+2381000/5080157.4N/mm2205N/mm2，满足要求不组合风荷载时：立杆段轴向力设计值N1.2（2.66+3.22）+1.40.51.051.2410.58KNN/（A）10.581000/（0.185489）117N/mm2205N/mm2，满足要求（3）连墙件离33.4m高处风压高度变化系数z1.64，风荷载产生的轴向力设计值Nw1.40.71.641.1325
