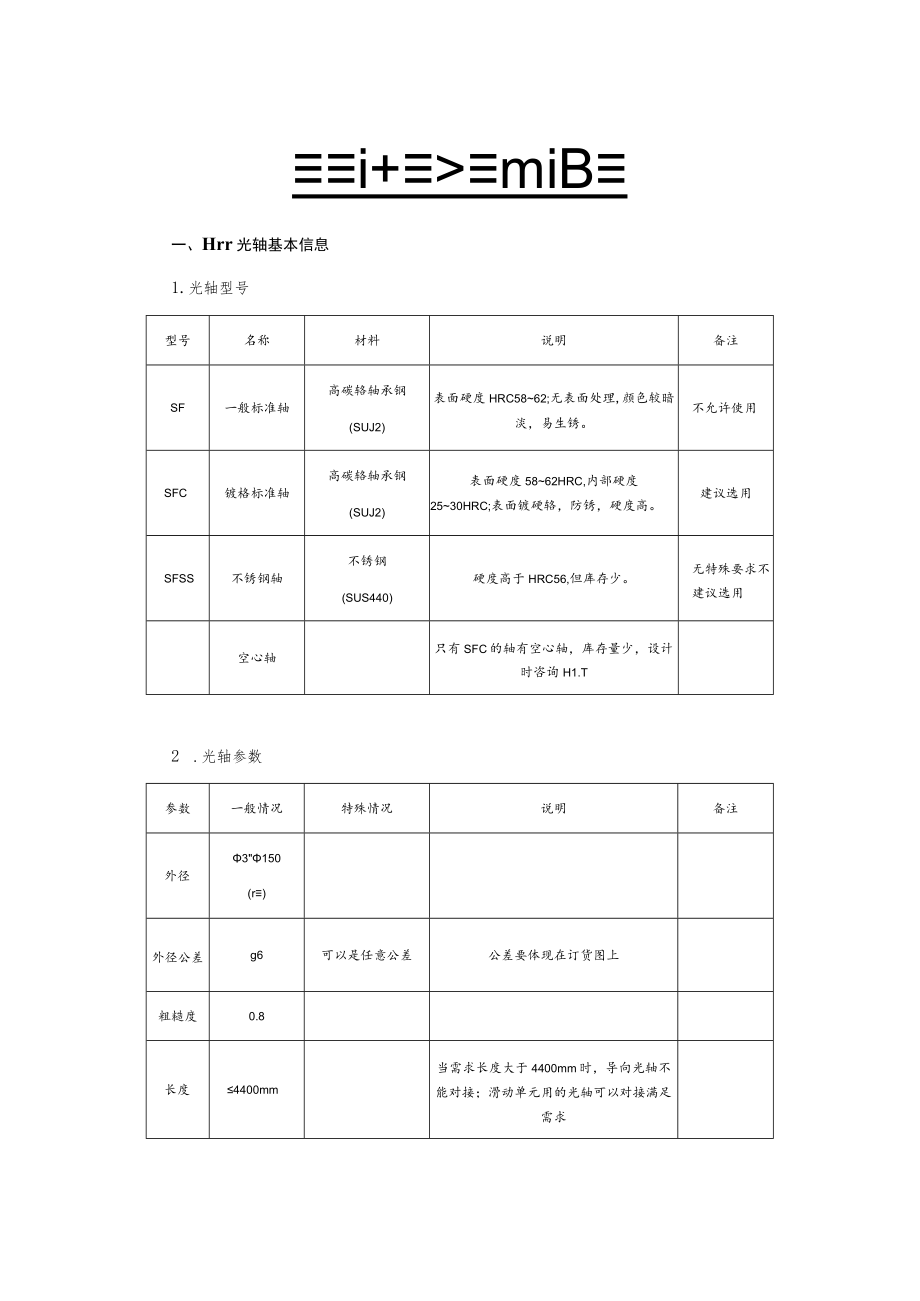

1、i+miB一、Hrr光轴基本信息1.光轴型号型号名称材料说明备注SF一般标准轴高碳辂轴承钢(SUJ2)表面硬度HRC5862;无表面处理,颜色较暗淡，易生锈。不允许使用SFC镀格标准轴高碳辂轴承钢(SUJ2)表面硬度5862HRC,内部硬度2530HRC;表面镀硬辂，防锈，硬度高。建议选用SFSS不锈钢轴不锈钢(SUS440)硬度高于HRC56,但库存少。无特殊要求不建议选用空心轴只有SFC的轴有空心轴，库存量少，设计时咨询H1.T2 .光轴参数参数一般情况特殊情况说明备注外径3150(r)外径公差g6可以是任意公差公差要体现在订货图上粗糙度0.8长度4400mm当需求长度大于4400mm时，

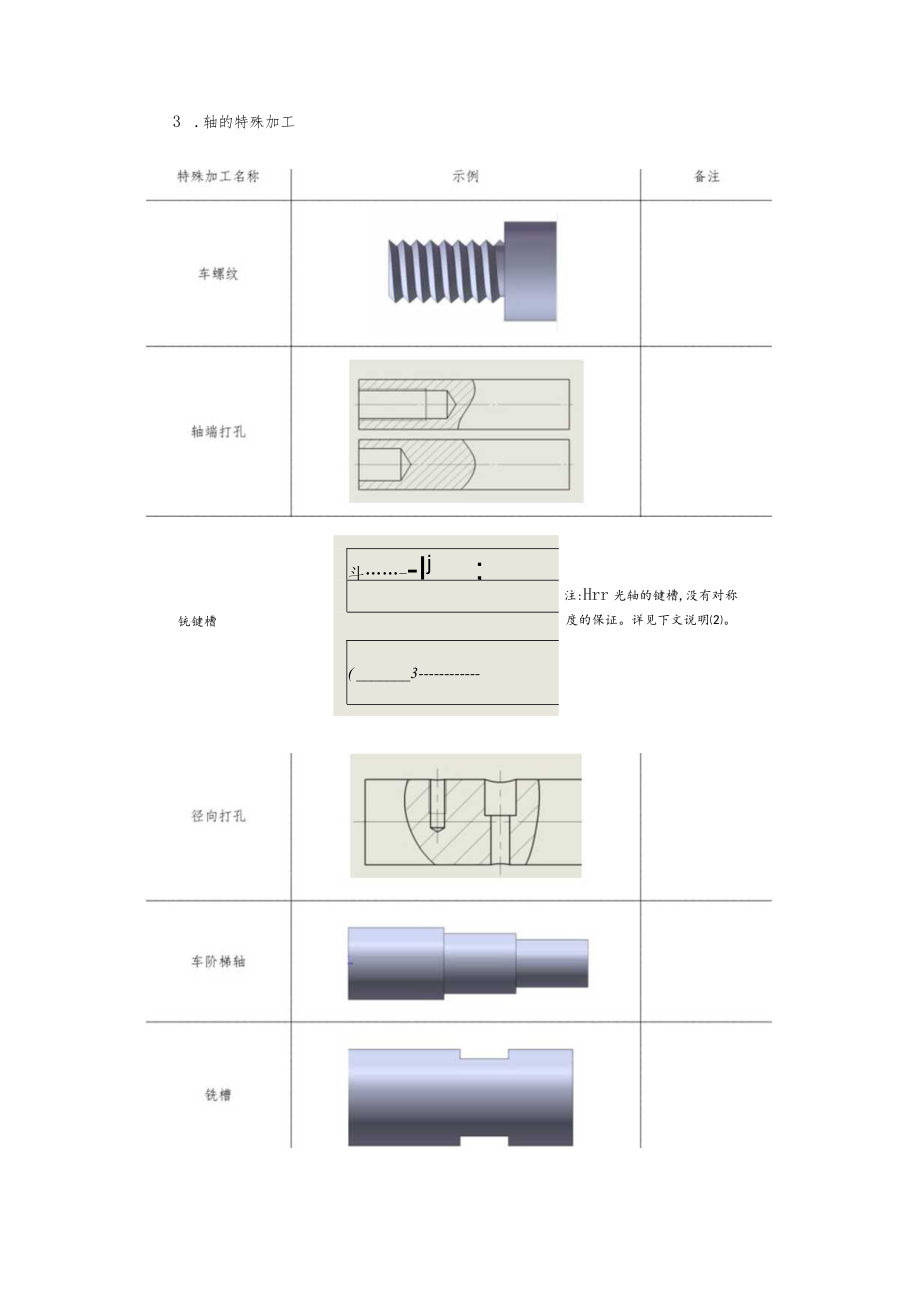

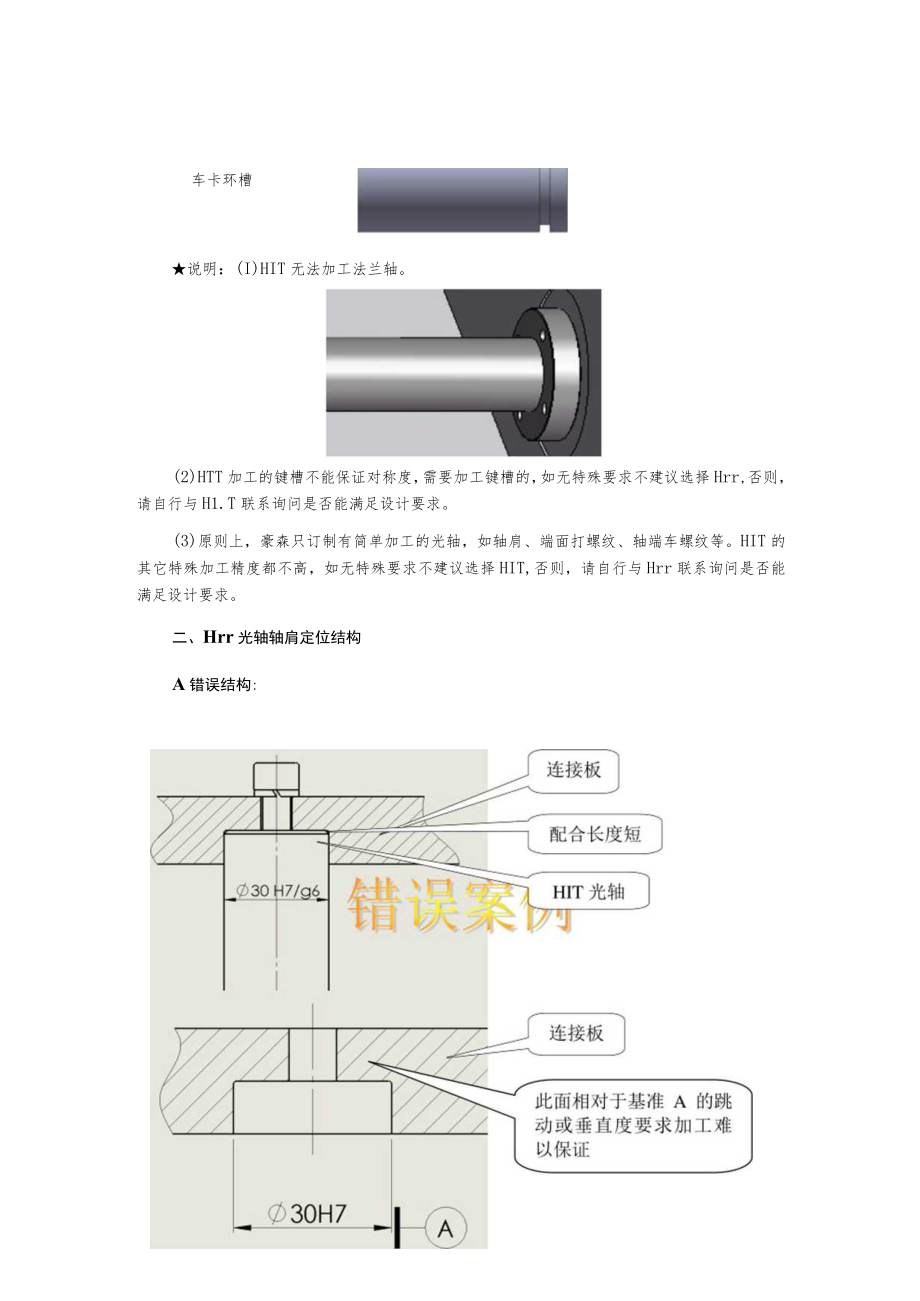

2、导向光轴不能对接；滑动单元用的光轴可以对接满足需求3 .轴的特殊加工斗-Ij;注:Hrr光轴的键槽,没有对称度的保证。详见下文说明。铳键槽(3车卡环槽说明：(I)HIT无法加工法兰轴。(2)HTT加工的键槽不能保证对称度，需要加工键槽的，如无特殊要求不建议选择Hrr,否则，请自行与H1.T联系询问是否能满足设计要求。(3)原则上，豪森只订制有简单加工的光轴，如轴肩、端面打螺纹、轴端车螺纹等。HIT的其它特殊加工精度都不高，如无特殊要求不建议选择HIT,否则，请自行与Hrr联系询问是否能满足设计要求。二、Hrr光轴轴肩定位结构A错误结构:错误案例（图一）如图一所示,该种结构有如下缺点：1 .光轴
3、的端面直接作为定位面插在连接板中，定位面狭小并且定位不准;2 .光轴转动，螺钉拧不紧光轴。B正确结构一:当光轴只承受轴向力或是很小的径向力时，可在HIT光轴的端面加工一个定位台阶,用台阶面进行精确定位。三种定位方式如下图二：(1)附件1为HIT光轴订货图样图，图中有精度要求的部分按6级精度执行。附件1：Hrr光轴订货图样图.dwgEo-Os其中：轴肩处的圆角，对于要求R0.5的，磨床同时磨光轴定位面和外圆，能满足圆角大小要求。如果要求圆角R0.5,只能在磨床加工后，用车床进行清根，会导致圆角附近粗糙度无法满足要求。如无特殊要求，建议R20.5,小于0.5的，为满足精度要求，需要加越程槽，设计时
4、必须表示出来。（2）与HIT光轴连接的定位板平面及孔的形位公差按照7级精度执行，孔口倒角1X45oB正确结构二:当光轴承受很大的径向力或行程较长（刘云飞修改）时，之前我们通常用法兰轴来增大轴的受力面积，但在实际使用过程中发现，轴和法兰连接的地方容易断裂，如下图左;因此，目前我们推荐采用在轴端安装MISUMI导向轴支座的方法进行定位（后期会针对导向轴支座制作通用部件），详细结构见下图右：法兰轴受大的径向力时容易断裂的部位安装板光轴其中:MISUM1.的导向轴支座有多种型号，实际使用时参考MISUM1.样本。C公司实际案例：配合长度5.5mm（图三）图三为某项目某机床用直线光轴导向，结构本身没有问
5、题，但在实际应用过程中会出现以下几个问题（如图四）：1 .光轴与连接件配合长度仅有5.5mm,而直线光轴的长度是它的几十倍，这样一旦光轴与孔的配合尺寸有些许误差，在光轴的另一端将会被放大；2 .尺寸5.5的右端面加工中很难保证其垂直度（或跳动），相对于端面要求很高的轴来说也很难保证三根轴安装后的平行度。（图四）针对于目前定位方式及机床的加工难易程度，尽量避免采用上面的结构，可用以下几种结构进行替代：结构一:采用轴肩定位采用轴肩定位方式的轴 结构示意图此处要留有间隙与之连接的/OO1 A2320300.012 A1.22 .-0.1-02OO工9I9通过与厂家联系，综合考虑加工及成本等因素，在设
6、计中可根据实际情况优先选用轴肩定位方式。序号名称规格货期备注单价1轴间光轴1.=23215天10根以内57.62螺栓孔光轴1.=23215天10根以内45.6差价12结构二:增加光轴连接件定位的长度。三、多光轴导向结构A错误结构：图五所示结构采用法兰式直线轴承导向，直线轴承的壁很薄。当径向受力时，其刚性不足,直线轴承容易变形。该种结构不合理，不允许使用：B正确结构：如图六所示，自制定位法兰，把直线轴承镶在法拦套里，让定位法兰承受径向冲击力;当导向行程很长时，可以考虑用2个直线轴承并肩使用。当导向轴是4根时,只要一对对角光轴有配合精度即可。附件2：定位法兰样图.dwg（图六）四、指导书的附件附件1：HIT光轴订货图样图.dwg附件2：定位法兰样图.dwg五、设计指导老师参考在设计过程中进行答疑的工程师有：某某，某某等。六、后续的补充内容1.某某（某某年某某月某某日）
