1、第一节、工程概况一、工程概况工程基本情况工程名称某某城市花园1、2号楼工程地点某某市莲花县广兴路周边环境现场内无高、低压线路通过，周边无大型建筑、无河流湖泊等建筑面积（m2）32315建筑高度（m）54.1基础形式人工挖孔桩/天然地基基础主体结构框剪地上层数17地下层数1号楼地下一层标准层层高（m）3.0各责任主体名称建设单位某某市兴盛房地产开发有限公司设计单位某某中泰华翰建筑设计有限公司施工单位某某省永安建筑股份有限公司监理单位某某省新大地建设监理有限公司项目经理总监理工程师技术负责人专业监理工程师技术参数概况【钢管落地脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度
2、(m)36.1钢管类型483.2双立杆搭设高度(m)12立杆横距(m)1.05立杆步距(m)1.8立杆纵距(m)1.5挡脚板6步1设脚手板6步1设横向斜撑5跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区某某某某基本风压(kN/m2)0.25安全网全封闭【型钢悬挑脚手架(扣件式)】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)18钢管类型483.2立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板6步1设脚手板6步1设横向斜撑6跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区某某某某基本风压(kN/m2)0.25安

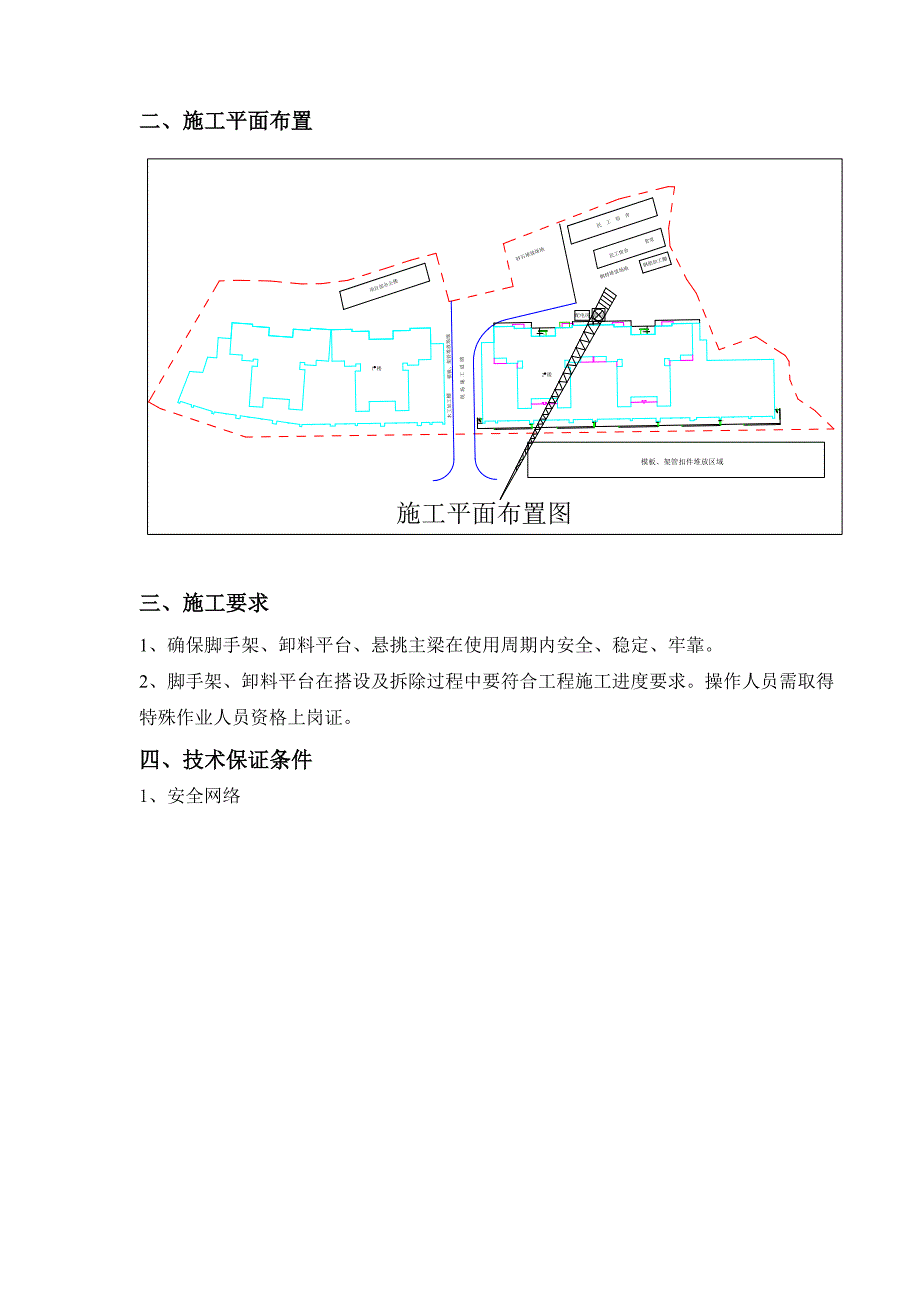

3、全网全封闭悬挑方式普通主梁悬挑锚固点设置方式压环钢筋压环钢筋直径d(mm)16主梁建筑物外悬挑长度Lx(mm)1550主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)2850梁/楼板混凝土强度等级C25主梁材料规格16号工字钢主梁合并根数nz1【型钢悬挑卸料平台】卸料平台名称某某城市花园1、2号楼卸料平台卸料平台类型主梁垂直建筑外墙平台长度A(m)4平台宽度B(m)1.8卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)1.8次梁间距s(m)0.6次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)3.45外侧钢丝绳拉绳点与平
4、台垂直距离h1(m)3.5钢丝绳夹个数3二、施工平面布置三、施工要求1、确保脚手架、卸料平台、悬挑主梁在使用周期内安全、稳定、牢靠。2、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络2、脚手架、卸料平台、悬挑主梁的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑施工脚手架实用手册建筑地基基础设计规范GB50007-2011建筑结构荷载规范GB50009-2001（06年版）混凝土结构设计规范GB50010-2010钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-2011建筑施工高处作业安
5、全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011危险性较大的分部分项工程安全管理办法（建质200987号文）某某省危险性较大的分部分项工程安全管理实施细则（赣建安201016号）相关施工设计图纸等。第三节、施工计划一、施工进度计划二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕
6、和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可
7、证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗矩，在满载条件下其挠度变形应满足相应设计要求。4、U型螺栓应符合现行国家标准钢结构设计规范(GB50017)的有关规定。固定钢梁的钢筋拉环应符合现行国家标准混凝土结构设计规范(GB
8、50010)规定。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板、脚手片采用符合有关要求。7、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。8、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB/T700-2006中Q235-A钢的要求。9、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用422.5mm 焊接钢管，也可采用483.5m
9、m焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【钢管落地脚手架】钢管483.2扣件配套脚手板竹串片脚手板安全网全封闭【型钢悬挑脚手架(扣件式)】钢管483.2扣件配套脚手板竹串片脚手板安全网全封闭悬挑主梁16号工字钢【型钢悬挑卸料平台】钢丝绳型号637脚手板类别栏杆、竹串片脚手板挡板主梁型钢型号16a号槽钢次梁型钢型号16a号槽钢面板类型冲压钢脚手板第四节、施工工艺技术一、技术参数【钢管落地脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在
10、上搭设高度(m)36.1钢管类型483.2双立杆搭设高度(m)12立杆横距(m)1.05立杆步距(m)1.8立杆纵距(m)1.5挡脚板6步1设脚手板6步1设横向斜撑5跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区某某某某基本风压(kN/m2)0.25安全网全封闭【型钢悬挑脚手架(扣件式)】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)18钢管类型483.2立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板6步1设脚手板6步1设横向斜撑6跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区某某某某基本风压(kN/m2)
11、0.25安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式压环钢筋压环钢筋直径d(mm)16主梁建筑物外悬挑长度Lx(mm)1550主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)2850梁/楼板混凝土强度等级C25主梁材料规格16号工字钢主梁合并根数nz1【型钢悬挑卸料平台】卸料平台名称兴盛新城市花园1、2号楼卸料平台卸料平台类型主梁垂直建筑外墙平台长度A(m)4平台宽度B(m)1.8卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)1.8次梁间距s(m)0.6次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)3.45外侧钢丝
12、绳拉绳点与平台垂直距离h1(m)3.5钢丝绳夹个数3二、工艺流程钢管落地脚手架场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆(格栅)设置卸荷钢丝绳立杆小横杆大横杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。型钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后,经验收合格后方可使
13、用。多排悬挑脚手架预埋件设置安装悬挑主梁悬挑主梁上下支撑杆件设置三、施工方法钢管落地脚手架定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、地基基础本工程脚手架地基基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于1
