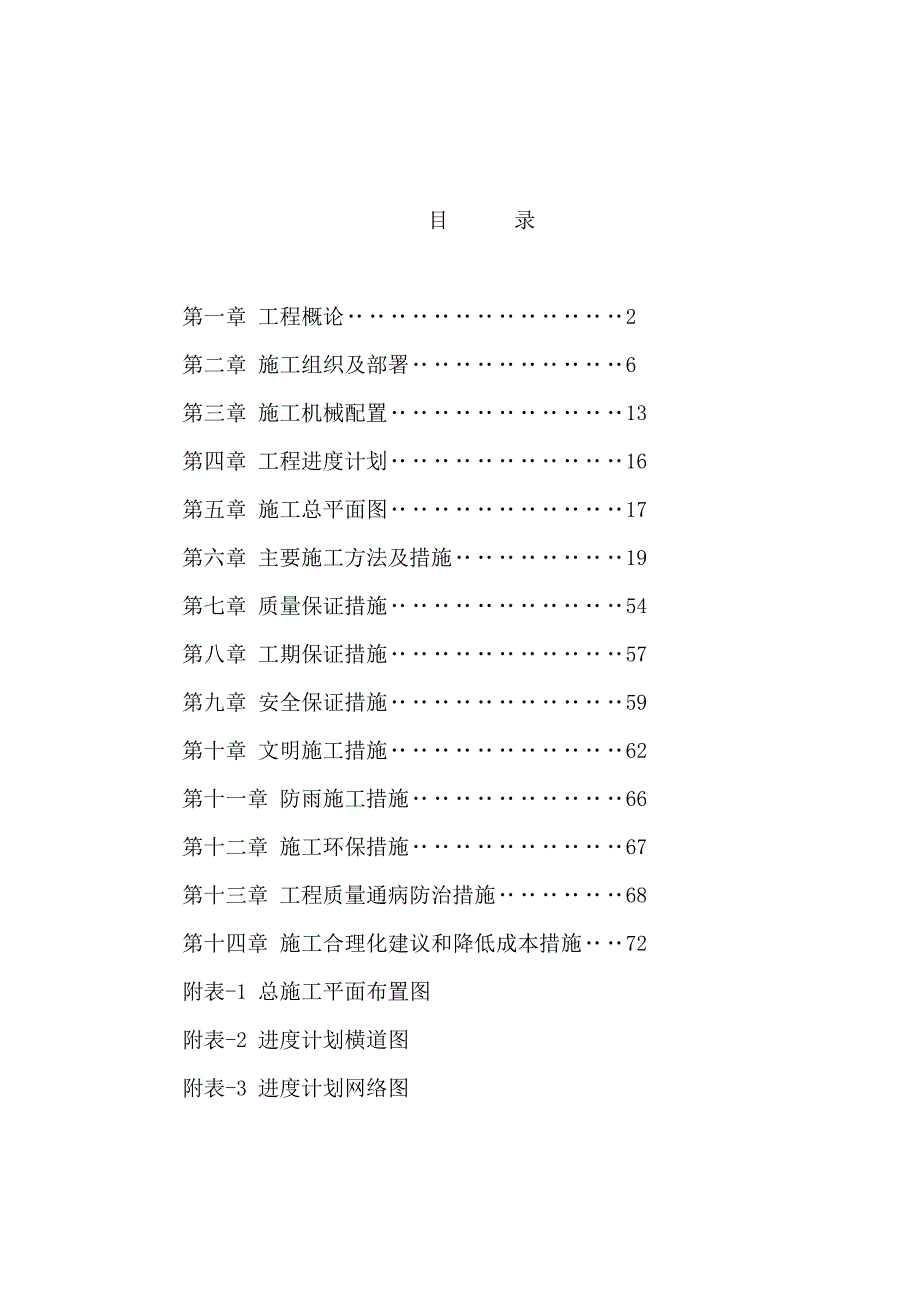

1、目 录第一章 工程概论2第二章 施工组织及部署6第三章 施工机械配置13第四章 工程进度计划16第五章 施工总平面图17第六章 主要施工方法及措施19第七章 质量保证措施54第八章 工期保证措施57第九章 安全保证措施59第十章 文明施工措施62第十一章 防雨施工措施66第十二章 施工环保措施67第十三章 工程质量通病防治措施68第十四章 施工合理化建议和降低成本措施72附表-1 总施工平面布置图附表-2 进度计划横道图附表-3 进度计划网络图第一章 工程概况本建设项目为中央储备粮*轮换基地散粮库（除屋面钢结构、门窗工程以外）工程，该工程位于中国*粮食产业加工基地，建筑面积为2546平方米。（
2、 一）、总平面布置中央储备粮*轮换基地散粮库工程为两栋；一幢64M长24M跨，一幢40M长24M跨；总面积约2546平方米的散粮库。1、柱截面尺寸：周边柱截面尺寸分别为Z1、Z2、Z3均为400*700mm,Z4=500*700mm,Z5=300*500mm,GQZ1=240*700mm,GQZ2=240*300mm。2、梁截面尺寸：梁尺寸分别为JQL=370mm*400mm、QL=370mm*400mm、隔墙柱4.6m以下QL=500mm*240mm、隔墙柱4.6m以上QL=240mm*240mm。（ 二）、竖向布置本工程设计室内标高由甲方现场定，现场“三通一平”由甲方完成交付乙方使用，现场
3、具体布置见施工现场布置图（附表-1）。（略）（ 三）、结构1、结构型式中央储备粮*轮换基地散粮库工程为主体混合结构，彩钢板拱形屋面，维护结构为370厚MU10粘土机制砖；建筑物基础均采用砖砌大放脚基础及柱下钢筋混凝土独立基础。2、材料垫层混凝土： C10基础，基础梁混凝土 C25柱混凝土： C25构造柱及圈梁混凝土C25填充墙采用Mu10粘土机制砖 （四）、 建筑1、 立面设计及建筑装修（1）本建筑立面外墙涂刷白，黄，蓝三色外墙涂料饰面。（2）所有墙体门洞的阳角均用20 mm厚1：2水泥砂浆粉刷作2m 高每边宽50 mm半径25 mm的隐形护角。（3）内墙装修作法：14厚1:3水泥沙浆打底，聚

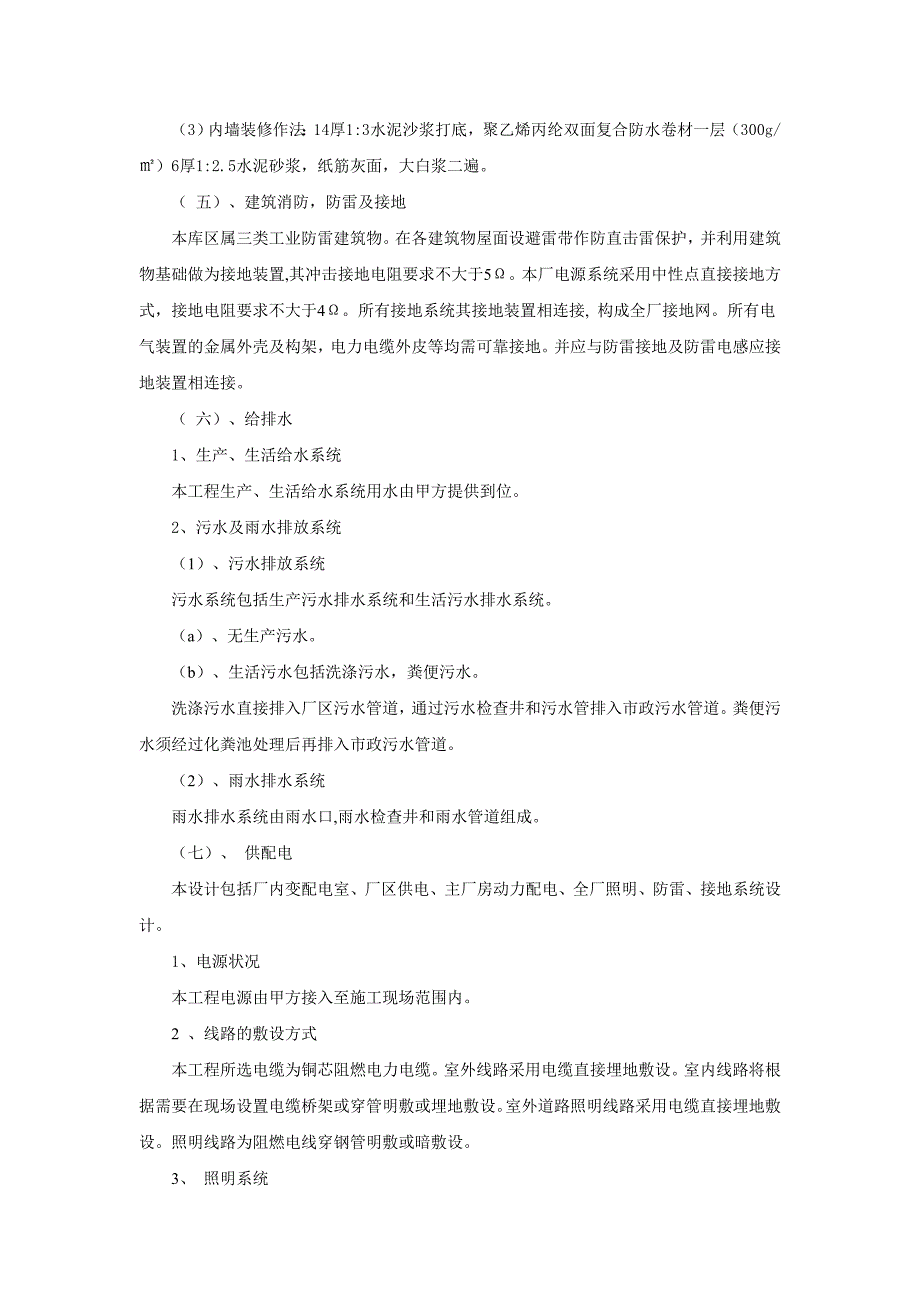

4、乙烯丙纶双面复合防水卷材一层（300g/）6厚1:2.5水泥砂浆，纸筋灰面，大白浆二遍。（ 五）、建筑消防，防雷及接地本库区属三类工业防雷建筑物。在各建筑物屋面设避雷带作防直击雷保护，并利用建筑物基础做为接地装置,其冲击接地电阻要求不大于5。本厂电源系统采用中性点直接接地方式，接地电阻要求不大于4。所有接地系统其接地装置相连接, 构成全厂接地网。所有电气装置的金属外壳及构架，电力电缆外皮等均需可靠接地。并应与防雷接地及防雷电感应接地装置相连接。（ 六）、给排水1、生产、生活给水系统本工程生产、生活给水系统用水由甲方提供到位。2、污水及雨水排放系统（1）、污水排放系统污水系统包括生产污水排水系统
5、和生活污水排水系统。（a）、无生产污水。（b）、生活污水包括洗涤污水，粪便污水。洗涤污水直接排入厂区污水管道，通过污水检查井和污水管排入市政污水管道。粪便污水须经过化粪池处理后再排入市政污水管道。（2）、雨水排水系统雨水排水系统由雨水口,雨水检查井和雨水管道组成。（七）、 供配电本设计包括厂内变配电室、厂区供电、主厂房动力配电、全厂照明、防雷、接地系统设计。1、电源状况本工程电源由甲方接入至施工现场范围内。2 、线路的敷设方式本工程所选电缆为铜芯阻燃电力电缆。室外线路采用电缆直接埋地敷设。室内线路将根据需要在现场设置电缆桥架或穿管明敷或埋地敷设。室外道路照明线路采用电缆直接埋地敷设。照明线路为
6、阻燃电线穿钢管明敷或暗敷设。3、 照明系统照明采用220V 交流电源。道路照明在门卫室集中控制；仓库照明以仓库灯为主。光源按不同场所采用荧光灯，金属卤素灯光源，并满足照度要求。第二章、施工组织及部署根据本工程特点，我司在管理目标、管理机构、人员、机械设备和工期等方面都作了周密布置和安排，并派一批高素质、有丰富施工经验的工程管理人员和技术人员及施工队伍进行施工，以确保优质高效按期完成本工程。（一） 工程管理目标质量管理目标保证工程质量达到合格等级工程。工期管理目标确保本工程2008年3月25日开工，2008年8月22日竣工交付业主安装设备，总工期150日历天。施工安全确保重大安全事故为零，实现
7、“五无”目标：无死亡事故、无重伤事故、无中毒事故、无火灾事故、无倒塌事故。文明施工确保文明施工工地，争创市、省文明施工样板工地。(二) 现场管理机构（见下图）1、管理框架图项目组织机构图项目经理项目副经理技术负责人施工员质检员资料员预算员材料员安全员机管员生产班组2、组织管理机构的职责（1）项目经理：负责项目经理部的行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责，分管行政组和安全组。本工程拟派项目项目经理为我公司优秀项目经理*，资质等级为：工民建二级，具有丰富的现场施工管理经验，曾承建的*宾馆接待楼工程任项目经理，获省级优良奖。（2）项目副经理：是项目经理的助手，负
8、责项目施工中的各项生产工作，对进度、质量、安全负直接责任，分管施工组和材料组。（3）项目技术负责人：负责项目施工中的全部技术管理、质量控制和安全监督工作，分管技术组和质检组。（4）施工组：负责定额核算、计划统计和预决算的编制工作；负责施工现场平面管理、施工调度及内外协调；负责施工测量、放线，负责机械设备管理和安全管理工作。（5）技术组：负责施工组织设计、专项施工方案和技术交底卡的编制；负责钢筋翻样、木工放样，构配件加工订货和现场施工技术问题的处理；负责发放施工图纸、设计变更和有关技术文件；负责做好隐蔽工程的验收记录和各项工程技术资料的收集整理工作。（6）质检组：负责工程质量的检查、监督，进行分
9、部分项工程的自检评定，开展全面质量管理和QC 小组的活动。（7）安全组：负责做好经常性的安全宣传工作，贯彻“安全第一，预防为主”的方针，组织日常的安全生产检查、监督工作，帮助班组消除事故隐患，促进安全生产。（8）材料组：负责编制材料供应计划，根据施工进度分批组织材料供应；负责材料的发放和物资保管，进行原材料的检验、化验、抽检，提供有关材料的技术文件。（9）行政组：负责政治宣传、职工教育、生活后勤、安全保卫、环境卫生、文明施工及接待工作。（三） 施工组织1、 施工原则：本工程主要为土建工程，其他工程甲方另外发包，应作好与其它单位工程的积极配合。整个工程施工遵循“先准备后施工”、“先地下后地上”、
10、“先结构后装修”、“先土建后设备”的原则进行。2、 流水施工：在施工程序上我们采取以结构为先导，实行平面分段(112 轴、1324轴两段)、立体分先框架后填充流水作业法，充分利用平面、空间和时间，组织平面立体流水交叉作业，加快主体结构进度，为及早插入装修和其它专业施工创造有利条件，做到科学管理、均衡施工。3、 模板及支撑板模采用竹胶板，梁底模采用40mm 厚松木板，方条采用50100 mm 定型木方，模板支撑采用双排钢管脚手架和木方配合，施工过程中，将部分模板加工成定型模板，以提高现场支模速度。4、 垂直运输根据现场实际情况和工程量，总体计划布置2台提升机负责材料垂直运输。5、 砼及砂浆供应本
11、工程计划安排2台自落式搅拌机现场搅拌混凝土，2台砂浆搅拌机主要负责砌筑和批荡砂浆搅拌。6、 脚手架外脚手架拟采用483.5 规格钢管搭设双排钢管脚手架，用密目式安全网全封闭。7、 施工临时用水、用电经计算施工临时用水由100 给水钢管引入，施工临时用电450KVA 电源。（1）施工用水量1）现场施工用水量，按日用水量最大值计算q1=K1Q1N1K2/(83600)式中未预计施工用水系数K1 取1.05，Q1 取高峰期日最大浇筑砼量60m3，同时有砌体和抹灰作业，搅拌砂浆10m3，用水定额浇注砼全部用水为2000L/m3，砌砖工程全部用水定额为200L/m3，用水不均衡系数K2 取1.5。q1=
12、1.05(602000+10200)1.5/(83600)=7.7（L/s）因施工机械用水极少，不计q22） 施工现场生活用水量q3=P1N3K4/(t83600)施工高峰人数P1 估计为120 人，生活用水定额N3 取40L/人班，用水不均衡的K4 取1.4，每天工作班t 取1，q3=（120401.4）/(183600)=0.24（L/s）3） 生活区生活用水量q4=P2N4K5/(243600)P2 取生活区居民人数为120，生活区昼夜全部生活用水定额取120L/人，生活区用水不均衡系数取2.5，q4=(1201202.5)/(243600)0.42(L/s)4）消防用水量居民区消防用水
13、量：5000 人以内取10L/s，施工现场消防用水取10L/s，q5=101020(L/s)q1q3q47.66+0.24+0.42=8.32L/s q5=20L/s取Q20L/s（施工用水消防时间经济流速V 取2.5m/s）选用100 给水钢管。（2） 施工用电量现场施工机械用电量见施工机械一缆表。P1 电动机总功率385KW。P2 电焊机总功率203KVACOS0.75 K1=0.6 K2=0.5总用电量 P1.1(K1P1/COSK2P2)1.1(0.6385/0.75+0.5203) 409.5KVA室内、室外照明按动力电的10考虑。而施工区现有400KVA+300KVA 电源，故可满
14、足生产需求。（四） 施工资源计划1、劳动力安排计划合理组织劳动力的进场，配备管理人员7人，负责各工种的施工管理，按进度需要调配工人，高峰期配置120人，劳动力计划如下：劳动力安排计划表月份项目2 0 0 8 年0405060708工长68888木工1525252010钢筋工101818125砼工202025258泥工2025252535架子工46888机械工22666焊工2222电工23355总计89111124115912、施工材料计划施工材料计划分总计划申购表、月计划申购表、双周计划申购表、例外应急申购表等，材料进厂日期应与施工进度相协调，使之分类、分批进场。第三章 施工机械配置1、主要机械设备计划机械设备是工程顺利进行的关键,在
