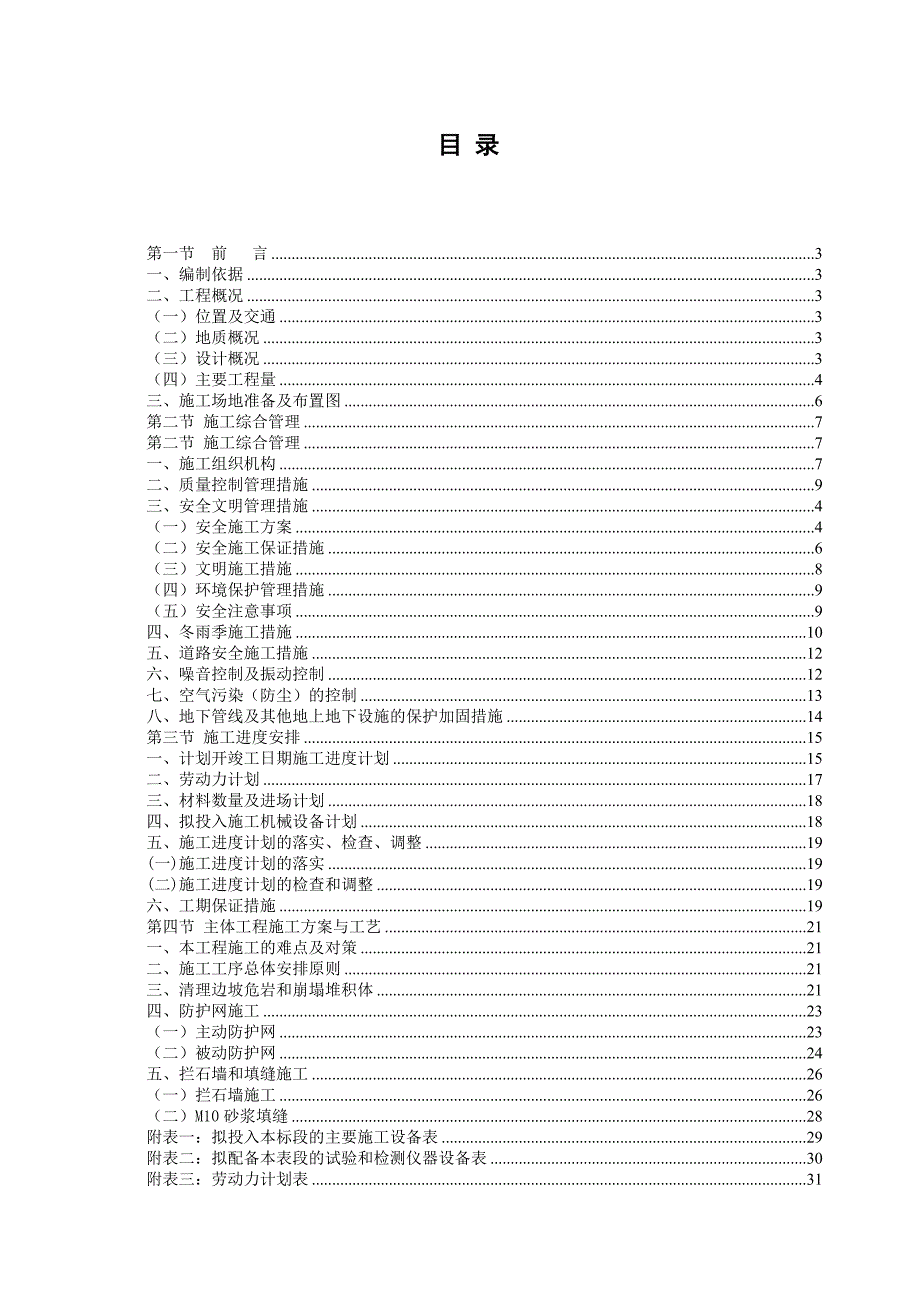

1、目 录第一节 前 言3一、编制依据3二、工程概况3（一）位置及交通3（二）地质概况3（三）设计概况3（四）主要工程量4三、施工场地准备及布置图6第二节 施工综合管理7第二节 施工综合管理7一、施工组织机构7二、质量控制管理措施9三、安全文明管理措施4（一）安全施工方案4（二）安全施工保证措施6（三）文明施工措施8（四）环境保护管理措施9（五）安全注意事项9四、冬雨季施工措施10五、道路安全施工措施12六、噪音控制及振动控制12七、空气污染（防尘）的控制13八、地下管线及其他地上地下设施的保护加固措施14第三节 施工进度安排15一、计划开竣工日期施工进度计划15二、劳动力计划17三、材料数量及进

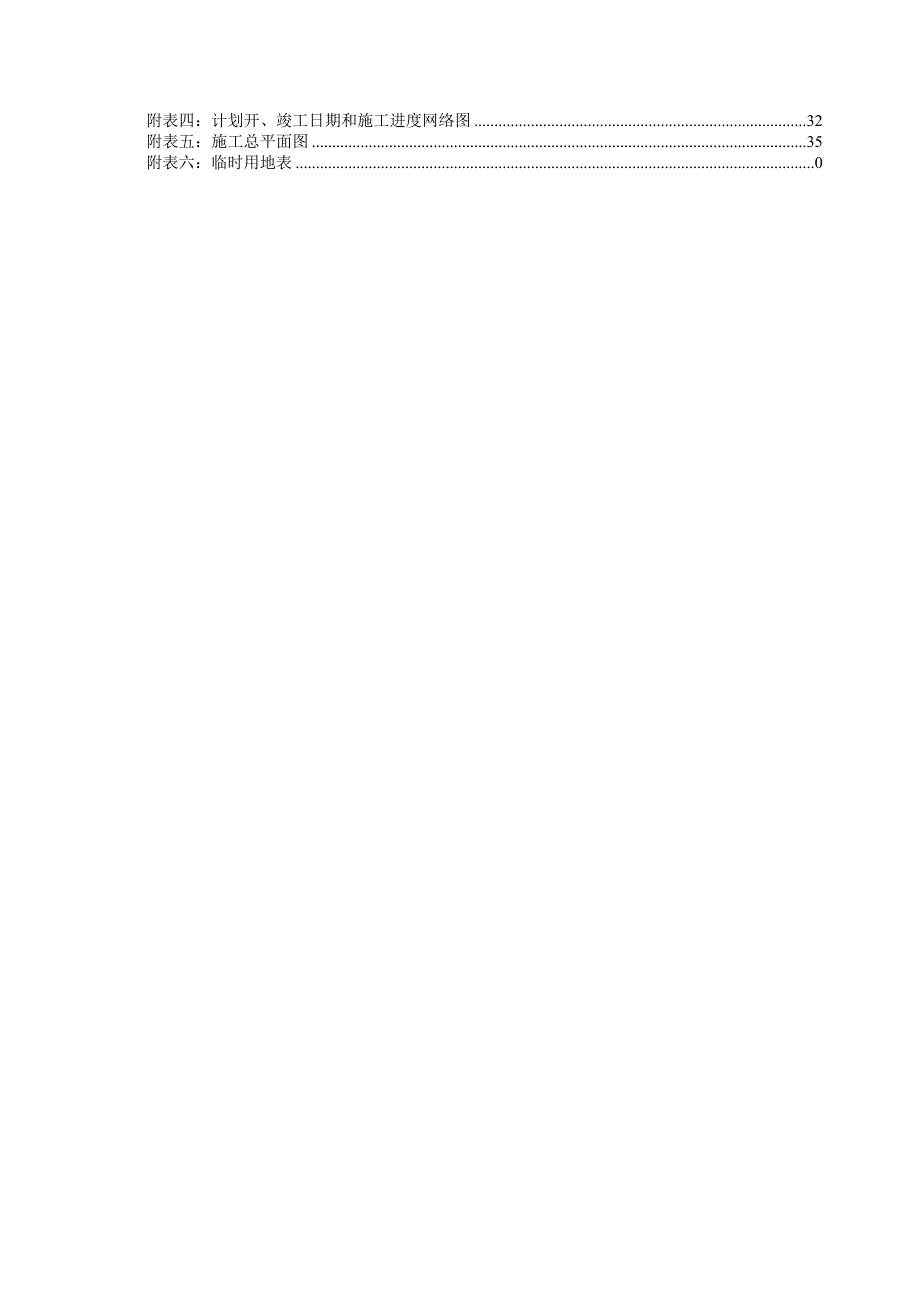

2、场计划18四、拟投入施工机械设备计划18五、施工进度计划的落实、检查、调整19(一)施工进度计划的落实19(二)施工进度计划的检查和调整19六、工期保证措施19第四节 主体工程施工方案与工艺21一、本工程施工的难点及对策21二、施工工序总体安排原则21三、清理边坡危岩和崩塌堆积体21四、防护网施工23（一）主动防护网23（二）被动防护网24五、拦石墙和填缝施工26（一）拦石墙施工26（二）M10砂浆填缝28附表一：拟投入本标段的主要施工设备表29附表二：拟配备本表段的试验和检测仪器设备表30附表三：劳动力计划表31附表四：计划开、竣工日期和施工进度网络图32附表五：施工总平面图35附表六：临时

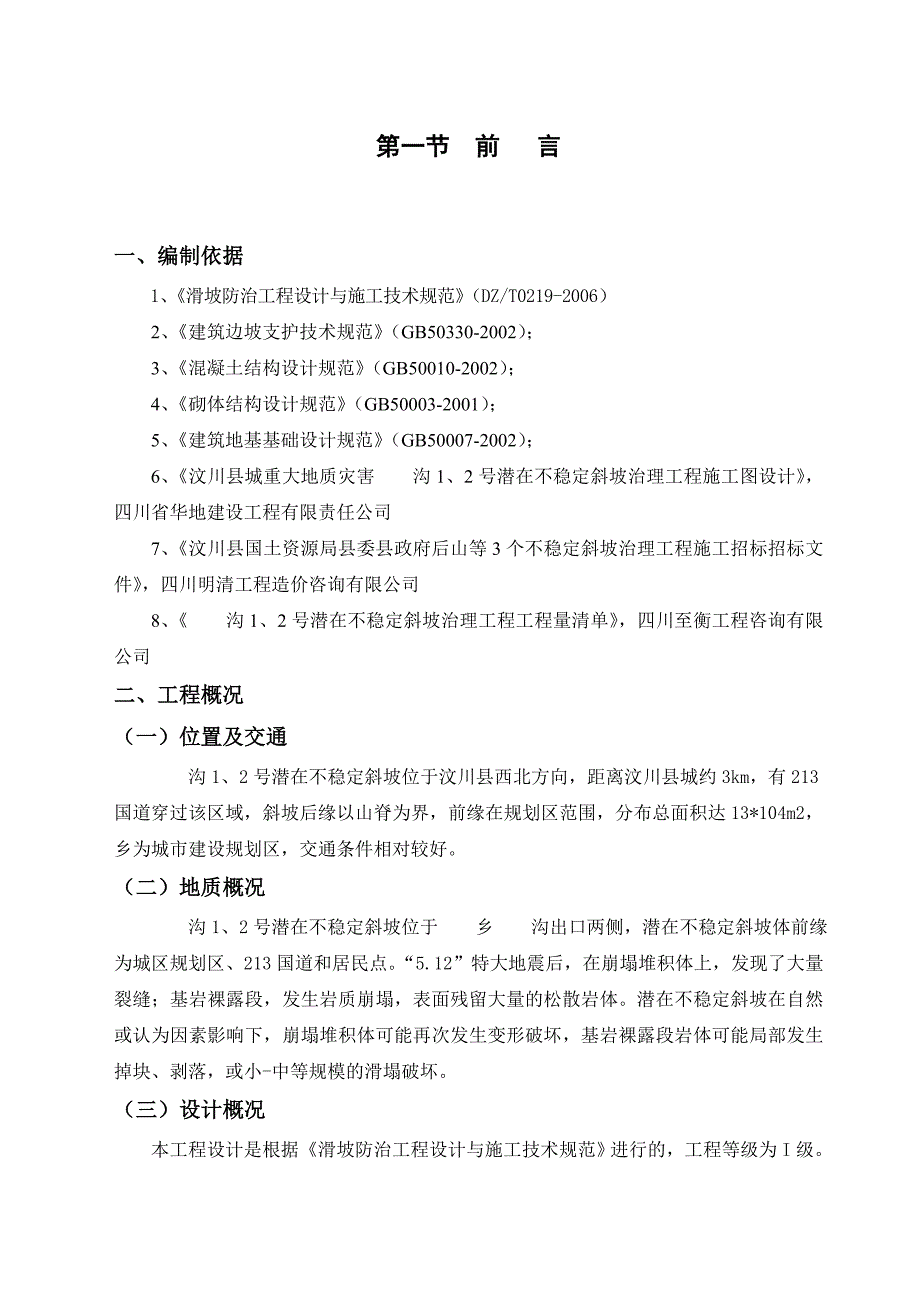

3、用地表0第一节 前 言一、编制依据1、滑坡防治工程设计与施工技术规范（DZ/T0219-2006）2、建筑边坡支护技术规范（GB50330-2002）；3、混凝土结构设计规范（GB50010-2002）；4、砌体结构设计规范（GB50003-2001）；5、建筑地基基础设计规范（GB50007-2002）；6、汶川县城重大地质灾害 沟1、2号潜在不稳定斜坡治理工程施工图设计，四川省华地建设工程有限责任公司7、汶川县国土资源局县委县政府后山等3个不稳定斜坡治理工程施工招标招标文件，四川明清工程造价咨询有限公司8、 沟1、2号潜在不稳定斜坡治理工程工程量清单，四川至衡工程咨询有限公司二、工程概况（
4、一）位置及交通 沟1、2号潜在不稳定斜坡位于汶川县西北方向，距离汶川县城约3km，有213国道穿过该区域，斜坡后缘以山脊为界，前缘在规划区范围，分布总面积达13*104m2， 乡为城市建设规划区，交通条件相对较好。（二）地质概况 沟1、2号潜在不稳定斜坡位于 乡 沟出口两侧，潜在不稳定斜坡体前缘为城区规划区、213国道和居民点。“5.12”特大地震后，在崩塌堆积体上，发现了大量裂缝；基岩裸露段，发生岩质崩塌，表面残留大量的松散岩体。潜在不稳定斜坡在自然或认为因素影响下，崩塌堆积体可能再次发生变形破坏，基岩裸露段岩体可能局部发生掉块、剥落，或小-中等规模的滑塌破坏。（三）设计概况本工程设计是根据
5、滑坡防治工程设计与施工技术规范进行的，工程等级为I级。本治理工程主要包括崩塌堆积体治理和危岩治理。崩塌堆积体主要包括A、B、C区：A区后缘张拉裂缝区域采用粘土生石灰填缝，并在A区公路内侧设置高6.5米的衡重式挡墙；对B区表面的松散岩全面清除，主要是公路内侧斜坡上，清除物质为不稳定状态崩塌体；在C区修建拦石墙，拦石墙布置在堆积体前缘，采用浆砌片石结构。危岩区主要是对WD-01、WC-02、WC-03、WC-04、WC-05、WC-06、WC-07危岩段进行危岩清除，同时在坡度较大的WD-01、WC-02、WC-03危岩段设置柔性被动拦石网，并且对WC-02、WC-03危岩段后部卸荷载带裂隙张拉缝
6、进行灌浆封闭；在WD-04危岩段修建5米高拦石墙；WD-07危岩段设置主动柔性拦石网；针对WD-06危岩段顶部施工安全无法保障，对发生掉快、滚石后危害到的居民房进行搬迁避让。（四）主要工程量本工程主要工程量见表1。表1 工程数量表编号工程项目及名称单位数量备注1.1崩塌堆积体A区1.1.1M10砂浆填缝m3351.1.2挡墙工程1.1.2.1M10浆砌块石m3619.11.1.2.2挖土方m3840.51.1.2.3回填土方m3315.71.1.2.4余土外运m35251.1.2.5砂砾石反滤层m345.11.1.2.6110PVC管安装m323.51.1.2.7粘土封顶、封底m320.11.
7、1.2.8伸缩缝m2101.1.2.9水泥砂浆抹面勾缝m2258.31.2崩塌堆积体B区1.2.1清除危岩m35001.3崩塌堆积体C区1.3.1挡墙工程1.3.1.1M10浆砌块石m3257.31.3.1.2挖土方m3492.91.3.1.3回填土方m3158.11.3.1.4余土外运m3334.81.3.1.5伸缩缝m2101.3.1.6水泥砂浆抹面勾缝m2258.31.3.1.7片石填筑m337.21.4WD-011.4.1清除危岩m39001.4.2RX-075被动防护网m24901.5WD-021.5.1清除危岩m35001.5.2M10砂浆填缝m3201.5.3RX-075被动防护
8、网m26961.6WD-031.6.1清除危岩m37501.6.2M10砂浆填缝m3301.6.3RX-075被动防护网m218341.7WD-041.7.1M10浆砌块石m319801.7.2挖土方m36901.7.3回填土方m314851.7.4伸缩缝m24.51.7.5水泥砂浆抹面勾缝m28251.7.6片石填筑m31801.8WD-051.8.1清除危岩m31501.9WD-061.9.1清除危岩m32001.9.2.1M10浆砌块石m31261.9.2.2挖土方m3271.9.2.3水泥砂浆抹面勾缝m294.51.1WD-071.10.1清除危岩m32501.10.2主动防护网GPS
9、2m21502三、施工场地准备及布置图1、供水：建立高位水池，用城市供水系统抽水至高位水池内，用水管引至各施工点。2、供电：施工时设置配电盘直接接入市电供电，同时准备柴油发电机备用。3、运输便道：在边坡适当位置修建便道，用人工将施工用材料及部分设备运至各施工部位。4、材料库房：在边坡坡脚的公路边空地设置临时材料库房，并在此处搭设工棚。场地布置图下图所示施工平面布置图 第二节 施工综合管理一、施工组织机构施工组织管理机构见图2。项目部项目经理技术负责人安 全 组施工班组行政后勤财务组浆砌填缝施工组（20人）防护网施工组（20人）技术质保组清坡施工组（60人）图2 施工管理组织机构图项目经理全面负
10、责该项目现场的各项工作。技术负责人负责施工的技术与质量管理，全面贯彻施工设计和国家、行业的相关技术标准、规范和规程，审查重大的施工技术方案。质检员对施工技术方案实施情况进行监控，并负责施工中原始资料的收集整理，负责取样、送检、试验、测试，负责测量放线、工程地质、日常技术管理，负责施工进度计划和材料采购计划实施情况,负责项目施工中的各种报表的填写、统计和申报工作。各施工班组组长带领施工操作人员进行施工。安全员认真贯彻安全生产的有关法律法规，负责日常的安全教育、检查和监督，针对各分项工程施工的工序，制订相应的安全技术措施，预防安全事故的发生。各班组职能分别如下：1、技术质保组：负责测量放线、工程地
11、质、日常技术管理和质量监督，具体负责项目施工技术和工艺流程制定，制定项目的施工进度计划和材料采购计划,负责项目施工中的各种报表的填写、统计和申报工作。负责施工中原始资料的收集整理，负责取样、送检、试验、测试，负责工程竣工资料的整理和报告的编写。2、安全组：认真贯彻安全生产的有关法律法规，负责日常的安全教育、检查和监督，针对具体的施工项目和工序，制订相应的安全技术措施，预防安全事故的发生。3、行政后勤财务组：负责整个工程指挥部的管理工作,严格执行建设方的要求、规定，以保证工程按期、保质、有序地进行，负责与甲方、监理的联系工作，负责施工现场的来往人员接待；负责财务预决算、成本核算、经济分析、执行国
12、家财经制度、控制各项费用和资金的使用；负责施工现场物资采购供应和材料的保管、发放、登记，作好后勤生活服务工作，保证一线施工正常进行4、施工班组由清坡、防护网和浆砌填缝等施工班组组成，具体完成各项工程施工任务。二、质量控制管理措施全段创优计划目标：单项工程一次验收合格率100%，优良率95%；竣工验收达到单位工程一次验收合格，合格率达100%，优良率达90%以上。1、建立健全完善的质量保证体系。质量保证体系见图3所示。2、强化全体员工质量创优意识。坚持“百年大计，质量第一”的方针，牢固地树立“质量责任重于泰山”的思想和开工必创优的质量意识3、建立质量管理机构：为确保施工质量，在项目部内部组建工程
13、质量管理机构。机构的组成人员有项目经理、技术负责、质检员、施工员和各施工班组组长，其职责主要是负责工程施工中的原材料及每道工序的质量检查验收，并接受监理工程师对工程质量的监控和指导。质量管理机构见图4。4、必须做到：（1）坚持施工操作做到三化：制度化、规范化、标准化；（2）坚持领导干部、技术人员、操作者三结合的岗位责任制；（3）依靠科技进步，发挥本公司在技术方面的优势。5、详细介绍设计要求和施工方案，做到个人心中有数，明确质量目标，具体坚持以下“四不准”：（1）未进行技术交底、图纸和技术标准不清不准施工；（2）测量桩位和资料未经换手复测和监理工程师复测认可签证不准施工；（3）原材料未经验收合格和监理工程师认可签证不准投入使用；（4）隐蔽工程不经专业技术人员检查和现场监理工程师验收签字不得交验。项目负责质 检 员施 工 员清坡施工组 防护网施工组 浆砌填缝施工组图4 质量管理机构图图3 质量保证体系6、
