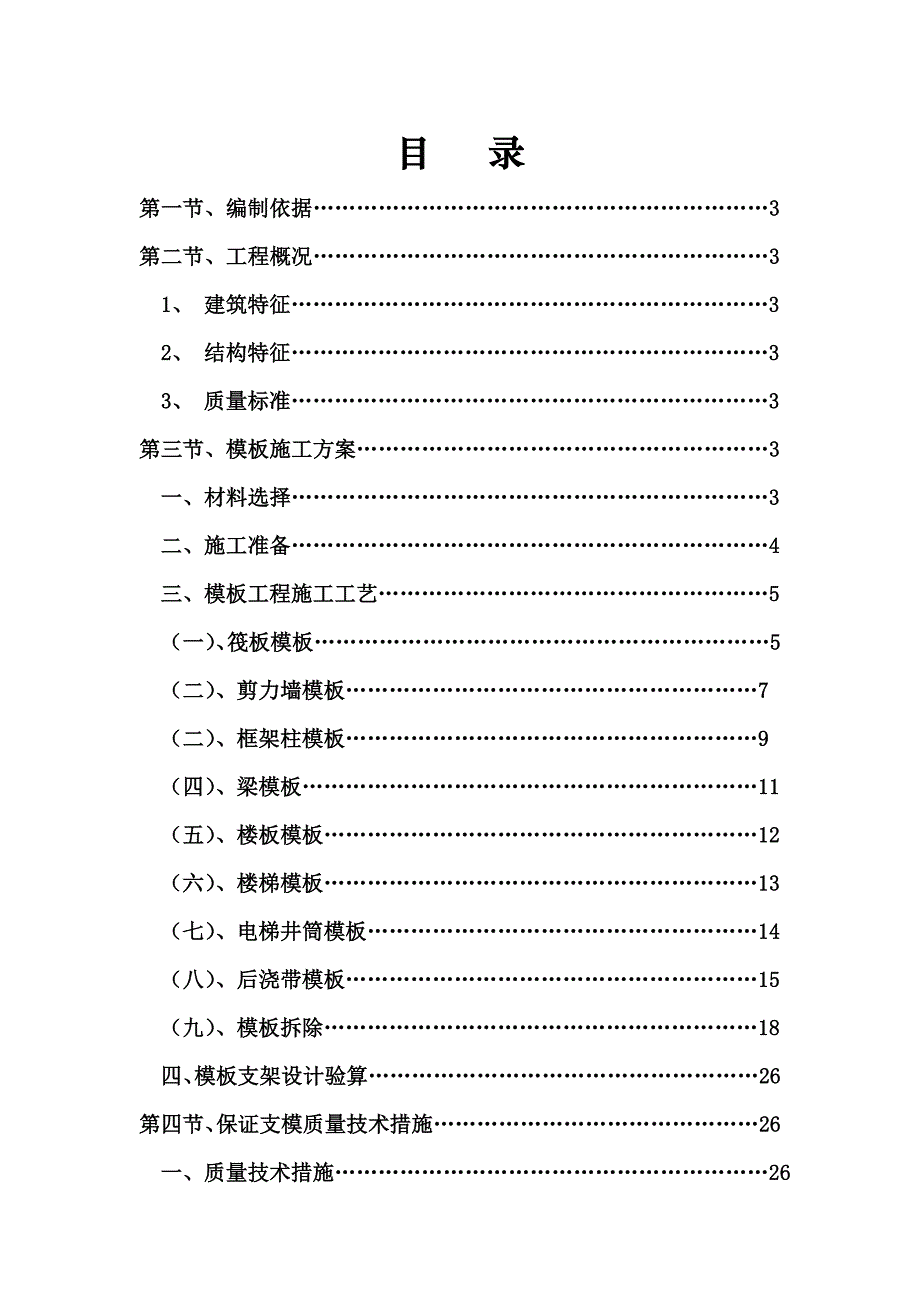

1、某某三区一期37#楼工程模板专项施工方案编制： 审核： 审批： 日期： 年 月 日目 录第一节、编制依据3第二节、工程概况31、 建筑特征32、 结构特征33、 质量标准3第三节、模板施工方案3一、材料选择3二、施工准备4三、模板工程施工工艺5（一）、筏板模板5（二）、剪力墙模板7 （二）、框架柱模板9（四）、梁模板11（五）、楼板模板12（六）、楼梯模板13（七）、电梯井筒模板14（八）、后浇带模板15（九）、模板拆除18四、模板支架设计验算26第四节、保证支模质量技术措施26 一、质量技术措施26 二、模板安装质量要求27 三、工程质量创优保证措施30第五节、模板施工安全技术措施36 一、
2、模板施工前的安全技术准备工作36 二、模板施工安全要求36第六节、模板施工应急救援预案37 一、高处坠落和物体打击事故应急救援预案38 二、触电事故应急救援预案38 三、机械伤害应急救援预案38 四、模板、脚手架坍塌应急救援预案38 五、消防事故应急救援预案39 六、项目部安全急救应急预案40第一节 编制依据混凝土结构工程施工质量验收规范GB50204-2002(2011版)建筑工程施工质量验收统一标准GB 50300-2001施工现场临时用电安全技术规范JGJ 46-2005建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001建筑施工安全检查标准JGJ592011建筑机械使用安全技术
3、规范JGJ33-2001建设工程安全文明工地标准河北省DB13(J)T100-2009建筑施工高处作业安全技术规范JGJ80-91建筑结构荷载规范（GB50009-2001）中国建筑工业出版社建筑施工计算手册江正荣著 中国建筑工业出版社建筑施工手册第四版 中国建筑工业出版社秦皇半岛37#楼施工图纸本工程施工组织设计类似工程施工经验第二节 工程概况1、建筑特征工程名称建筑面积基底面积地下面积地上面积中铁秦皇半岛37号楼24023.05824.661564.522458.55建筑层数结构类型绝对高程(m)(0.00)建筑高度(m)地上31层，地下2层剪力墙结构37.1094.50 2、结构特征本工
4、程结构形式为剪力墙结构,基础采用筏板基础。结构安全等级为二级，抗震设防类别为丙类；抗震设防烈度7度；地基基础设计等级为甲级。设计使用年限为50年。本工程图纸设计为凹凸型，具有造型多、细部施工工艺复杂等特点。主要构件尺寸表部位层高构件名构件尺寸（mm）备注-2层4.05柱650*650与车库相接柱墙300、250、200300厚为窗井墙梁250*450、250*400、200*450、200*400-1层3.7墙300、250、200300厚为窗井墙梁250*450、250*400、200*450、200*400标准层3墙250、200梁250*500、250*450、250*400、200*4
5、50、200*400、200*3003、质量标准：本工程拟创建河北省级结构优质工程。4、建设单位：秦皇岛中铁置业房地产开发有限公司 设计单位：秦皇岛永生建设工程咨询有限公司 监理单位: 河北冀通工程建设监理有限公司 施工单位：中国中铁电气化局第三工程有限公司第三节 模板施工方案一、材料的选择1、支撑体系材料选用、钢管应符合现行国家标准直缝电焊钢管GB/T 13793或低压流体输送用焊接钢管GB/T 3092中规定的Q235普通钢管的要求，并应符合现行国家标准碳素结构钢GB/T 700中Q235A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。、新扣件应有生产许可证、法定检测单位的测试报
6、告和产品质量合格证：、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；、支架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。、本工程使用（f483.5）焊接钢管搭支模架及墙、梁围楞，配备钢管顶托、钢管扣件、脚撑和一定数量的厚木板、木楔垫板做为支撑体系。、使用12、14粗丝对拉螺栓配合“3”型卡、螺帽拉结墙两侧模板2、木材的选用根据实际情况本工程选择质量好，无腐朽、霉变、虫蛀、折裂、枯节的针叶材做为主要承重构件。方木选取4080mm、8080mm两种规格3、板材的选用结合本工程的特点和公司多年的施工经验，本工程砼墙、柱、梁、板等砼结构拟采用表面平整光滑，具有防
7、水、耐磨、耐酸碱的保护膜，保温性良好、易脱模和可两面使用胶合板(规格为183091515MM) 4、进场模板质量标准、技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。、外观质量检查标准（通过观察检验）任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2、规格尺寸标准厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢
8、卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。5、模板保护、模板新裁或钻孔须用耐水酚醛系列油漆将锯边或钻孔涂刷三次，如发现模板面有划痕、碰伤或其它较轻损伤，应补刷酚醛漆。、严禁硬物碰撞、撬棍敲打和随意抛掷模板，严禁在模板面拖拉钢筋。、新模板使用三次之后，每次要使用脱模剂。模板使用后每次应及时清洁板面，严禁用坚硬物敲括板面。、模板每次周转下来须下垫方木，边角对齐堆放在平整的地面上，板面不得与地面接触。、模板露天堆放须盖防水布。、长期存储要保持模板通风良好，防止日晒雨淋，并定期检查。二、施工准备1、材料要求：
9、根据本工程实际情况柱、墙配备一层整套模板，梁、现浇楼面结构配备三套模板，在模板周转到8次时，将逐层替换损坏的板，以确保砼的质量。、平直墙体模板采用15mm厚胶合板，4080双面刨光木方竖栅，水平围楞为2483.5的钢管，用12对拉螺栓固定几何尺寸。 、柱模板采用15mm厚胶合板，4080木方竖栅，483.5围楞，14对拉螺栓固定，483.5钢管支撑，方柱安装一次到位(梁底下50mm处)。 、梁底及梁侧模板均采用胶合板作面层，4080木方搁栅。当梁高大于700mm时，设12对拉螺栓固定，以保证尺寸的精度。采用4835钢管支撑。、平台板、楼梯模板采用15mm胶合板作面层，4080木搁栅，采用483
10、.5钢管支撑。 、现浇板模板采用15mm厚胶合板，主龙骨采用8080方木，次龙骨采用4080双面刨光方木2、技术准备、根据已图审的设计文件编制模板支设作业设计，根据工程结构型式、特点及现场和机具供应等条件进行模板配模设计，确定使用模板材料，柱、梁、板、墙模板组装型式(就位组装或预制拼装)，支撑系统规格和间距、支撑方法；绘制模板设计配板图，包括模板平面分块图、模板组装图、节点大样图、零件加工图等。按照施工流水段的划分，进行综合分析，确定模板的合理配置数量。、模板制作按木模翻样要求进行编号备用，立模按模板翻样详图施工。确保模板、支撑的可靠性并且有足够的强度和刚度，对模板工程所用的材料必须认真检查选
11、取，不得使用不符合质量要求的材料，模板工程施工应制作简单，操作方便，牢固耐用，运输整修容易等特点。、模板翻样后进行编号、涂刷脱模剂，分规格堆放。、施工现场放好柱、墙轴线，按图纸弹出工程结构的外轮线模板边线及控制标高线，还应弹出模板的安装线或检查线，施工轴线，标高线，几何尺寸必须正确；柱墙模板底口应作水泥砂浆找平层，立模时严格按立模翻样详图施工，保证模板，支撑的可靠性，若有影响模板施工处应及时整改，竖向结构的钢筋和管线先用架子临时支撑好，以免其任意歪斜造成模板跑位。、模板施工前，要求场地干净，所有予埋件及预留孔洞，必须检查验收，确认准确无误后，请监理工程师验收签证。、所有可调节的模板及支撑系统在
