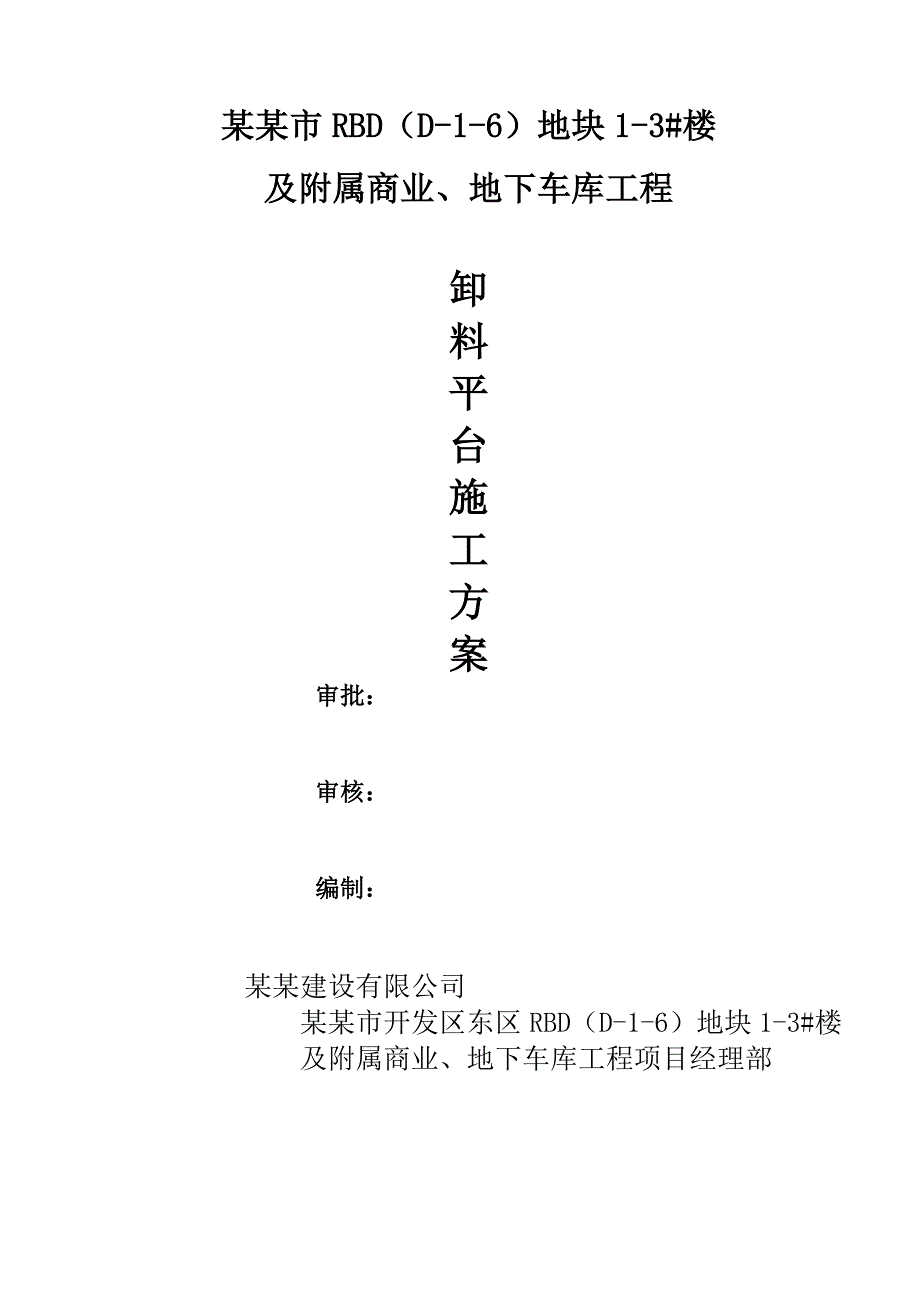

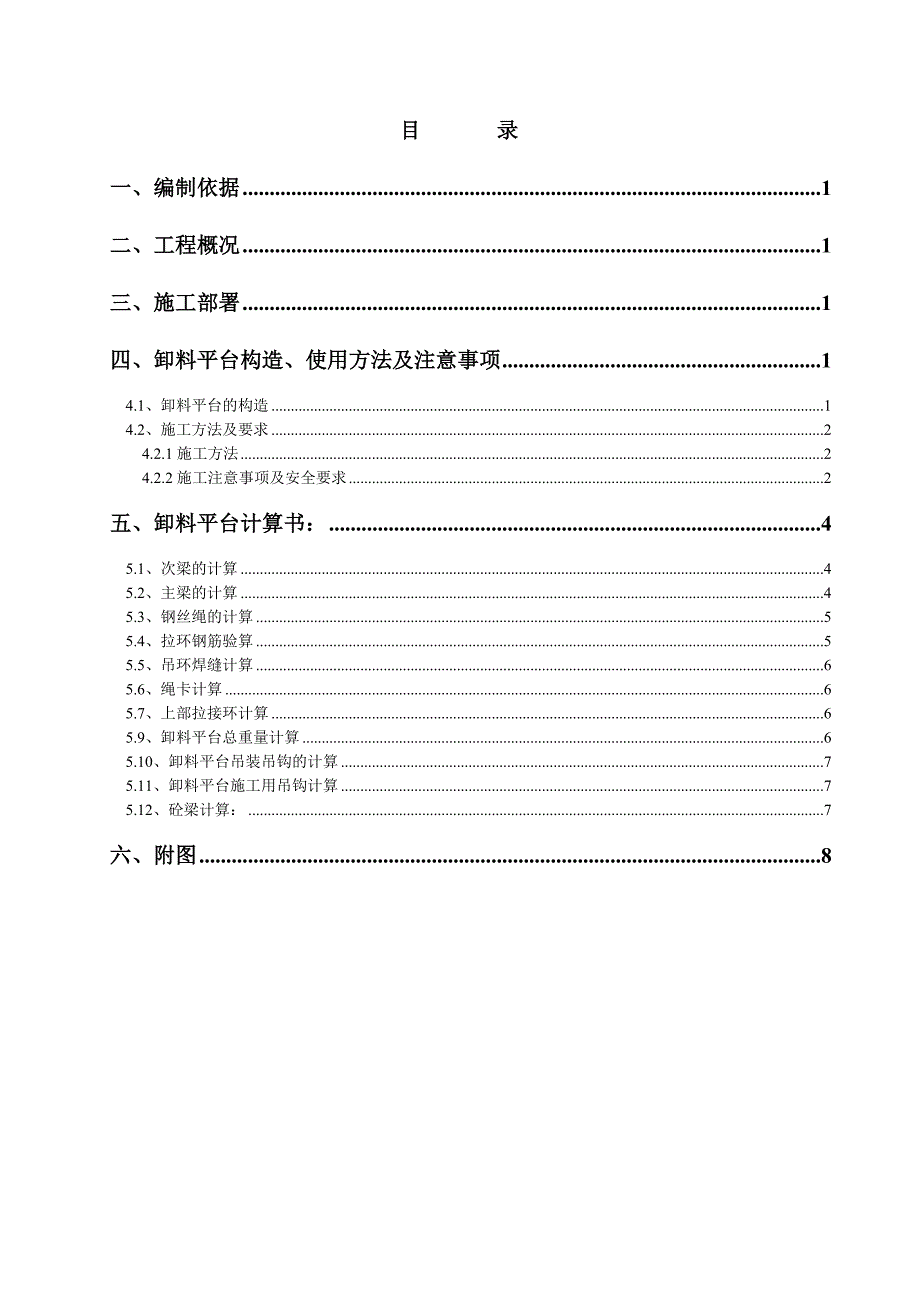

1、某某市RBD（D-1-6）地块1-3#楼及附属商业、地下车库工程卸料平台施工方案审批：审核：编制： 某某建设有限公司 某某市开发区东区RBD（D-1-6）地块1-3#楼及附属商业、地下车库工程项目经理部目 录一、编制依据1二、工程概况1三、施工部署1四、卸料平台构造、使用方法及注意事项14.1、卸料平台的构造14.2、施工方法及要求24.2.1施工方法24.2.2施工注意事项及安全要求2五、卸料平台计算书：45.1、次梁的计算45.2、主梁的计算45.3、钢丝绳的计算55.4、拉环钢筋验算55.5、吊环焊缝计算65.6、绳卡计算65.7、上部拉接环计算65.9、卸料平台总重量计算65.10、卸

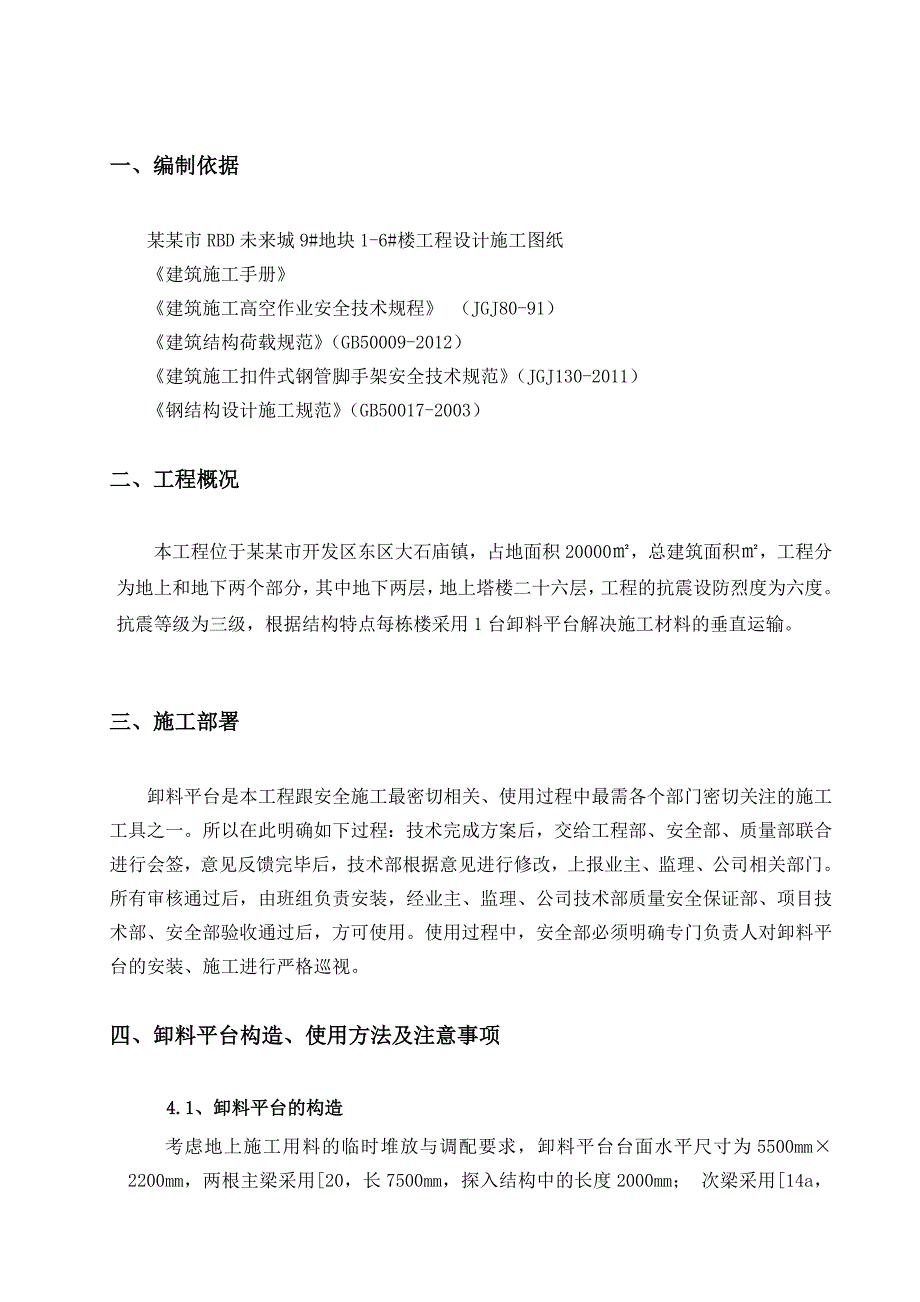

2、料平台吊装吊钩的计算75.11、卸料平台施工用吊钩计算75.12、砼梁计算：7六、附图8一、编制依据某某市RBD未来城9#地块1-6#楼工程设计施工图纸建筑施工手册建筑施工高空作业安全技术规程 （JGJ80-91）建筑结构荷载规范（GB50009-2012）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）钢结构设计施工规范（GB50017-2003）二、工程概况本工程位于某某市开发区东区大石庙镇，占地面积20000，总建筑面积，工程分为地上和地下两个部分，其中地下两层，地上塔楼二十六层，工程的抗震设防烈度为六度。抗震等级为三级，根据结构特点每栋楼采用1台卸料平台解决施工材料的垂直
3、运输。 三、施工部署卸料平台是本工程跟安全施工最密切相关、使用过程中最需各个部门密切关注的施工工具之一。所以在此明确如下过程：技术完成方案后，交给工程部、安全部、质量部联合进行会签，意见反馈完毕后，技术部根据意见进行修改，上报业主、监理、公司相关部门。所有审核通过后，由班组负责安装，经业主、监理、公司技术部质量安全保证部、项目技术部、安全部验收通过后，方可使用。使用过程中，安全部必须明确专门负责人对卸料平台的安装、施工进行严格巡视。四、卸料平台构造、使用方法及注意事项4.1、卸料平台的构造考虑地上施工用料的临时堆放与调配要求，卸料平台台面水平尺寸为5500mm2200mm，两根主梁采用20，长
4、7500mm，探入结构中的长度2000mm； 次梁采用14a，长2200mm，以900mm的间距焊接在主梁上； 在卸料平台上纵向满铺50mm厚的木跳板； 钢丝绳采用619+1，直径23mm，每侧两根，分别与上部拉结环相连；平台外侧四周满焊48钢管作为防护栏杆立杆，高度为1.5m，间距900mm；周圈水平杆两道，间距0.7m、0.8m，三周使用工程废弃多层板封严密，高度与立杆相同，以保证整个卸料平台上暂时堆积的材料不下落，具体构造见附图所示。4.2、施工方法及要求4.2.1施工方法1.施工前将混凝土表面清除干净，卸料平台上方与结构梁拉结的形式采用28圆钢穿结构墙、梁中部。每根钢丝绳上的绳卡不得少
5、于四道，且第三、四道之间设一道安全弯。卸料平台利用塔吊就位，钢丝绳绑扎完毕后吊钩下降，让钢丝绳缓慢持力直至绷紧完全受力。2.卸料平台从下层向上层转移整体吊装时，卸料平台上不应有任何人或物品；平台正下方地面设临时围档警戒线，并派专人巡视，避免坠物砸伤，转移完成后，下层临边防护要立即恢复原状，并经项目安全质量部验收合格后方可投入上层卸料平台的使用。4.2.2施工注意事项及安全要求1.型钢、钢丝绳的材料应符合设计与相关规范要求，并有合格证及检查报告。2.型钢主次梁之间、吊环与型钢之间的焊缝质量应符合设计及相关规范要求，所有焊缝均为角焊缝且满焊，焊缝高度为8mm.3.卸料平台的搁支点与上部拉结点，必须
6、位于建筑物上，不得设置在脚手架等施工设备上。4.卸料平台吊运时应使用卡环，不得使吊钩直接钩挂吊环提升。5.卸料平台安装时，钢丝绳应采用专用绳卡卡紧，卸料平台左右两侧，必须装置固定的防护栏杆，卸料平台外口应略高于内口。6.卸料平台吊装，须待梁连接点连接完毕，接好钢丝绳，调整完毕，经过安全部门检查验收，方可松卸起重吊钩。7.卸料平台使用时，应由安全部门进行监督，并派人定期检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。8.钢丝绳与楼板边缘相接处，应衬垫物。9.平台上应显著位置标明容许荷载值【1.5t相当于多层板35张或木方（50x100x4000）150根或碗扣立杆2.1m100根】，平
7、台上人员和物料的总重量，严禁超过设计的容许荷载；在平台码放材料时，应距外边缘300mm，严禁将材料码放在维护栏杆上，材料码放高度不得超过1.0米，长度和宽度不能超出平台，零散物件必须装入容器内，卸料平台物料的堆放及平时的检查应配备专门的人员。10.平台所堆放的材料必须随时运入室内，不得过夜或长时间滞留。在卸料平台上同时操作的不应超过两个人。11.遇有大风、大雨的天气时禁止使用卸料平台，并在大风、雨天过后经检查没有问题后方可重新使用。12.卸料平台安装与提升要待梁柱结构强度达到75%后方可进行。13.卸料平台严禁超载14.吊装吊斗不得与拉结钢丝绳相碰，不得吊装长度超出卸料平台宽度的物品。15.卸
8、料平台口设安全防护栏杆（门式），不施工时，将栏杆封闭，栏杆设于结构内部。16.卸料平台仅作材料层间转移的临时堆放处使用，不得作为施工操作平台。17.拆除钢平台时，先用塔吊吊钩将钢平台吊住，然后拆除钢丝绳，最后再拆除靠近结构一端的安装点，待安装点拆除后，用塔吊将钢平台缓慢吊至下一安装位置进行安装。18.塔吊吊装钢平台时，钢平台下面严禁站人或行走，以防止吊钩脱落砸人。19.吊装钢平台时，塔吊司机必须听从信号工的指挥。20.严禁从钢平台上往下投掷杂物以防止伤人。21.五级以上大风时，严禁进行钢平台的安装、拆除工作。五、卸料平台计算书：5.1、次梁的计算次梁为14a，计算长度为2500mm，其间距90
9、0 mm，计算简图如下：木跳板自重：400N/m20.9m1.2=432N/m14a自重：142N/m1.2=171N/m施工活荷载： 1500N/m20.9 m1.4=1890N/m 合计： 2492N/m验算弯曲强度：跨中弯距：M=ql2/8=1.95KNm查表14a截面抵抗距：Wn=80.5cm3=80500mm3 Wnf=80500215N/mm2= 17.31KNm M=1.95KNm5.2、主梁的计算主梁为按18长度7500 mm，但主梁实际受荷范围为5500mm。将主梁看作受均布线荷载，次梁作用在主梁的支座反力：R=ql/2=2.4922.5/2=3.115KN，则次梁作用在主梁
10、上的均布荷载为：3115/0.9=3461N/m50钢管栏杆自重作用在主梁上的均布荷载：（6.32+81.5）3.84Kg/m9.8N/Kg/6.3=147N/m竹胶板自重作用在主梁上的均布荷载： 1.50.04KN/=0.06 KN/ m18自重：230N/m1.2=276N/m合计：3943N/m验算弯曲强度：跨中弯距：M=ql2/8=3943*5.52/8=14.91KNm查表18截面抵抗距：Wn=117cm3=mm3 Wnf=215=25.16 KNm M=14.91KNm为了安全起见本工程料台主梁选用20的槽钢5.3、钢丝绳的计算为安全考虑，假设第二道钢丝绳不起作用，故每个单侧采用6
11、X19直径为23 mm的钢丝绳，仅单侧一根钢丝绳受力计算；钢丝绳与水平面的夹角为45度-60度（以最小角度计算，即最不利情况），钢丝绳所受拉力为T=ql*（l/2+0.7）/5.7sin=3.945.5(5.5/2+0.7)/5.7sin45=18.55KN钢丝绳的允许拉力按照下式计算： 其中Fg 钢丝绳的容许拉力(KN)；Fg 钢丝绳的钢丝破断拉力总和(KN)，查表施工手册； 钢丝绳之间的荷载不均匀系数，对619钢丝绳0.85；K 钢丝绳使用安全系数，取10。选择619钢丝绳，公称抗拉强度1400MPa，直径23mm。破断拉力总和：Fg =281.5 KN允许拉力=281.5*0.85/10
12、=23.93 KN钢丝绳所受拉力为T=18.55KN允许拉力 =23.93KN，故钢丝绳强度满足要求。钢丝绳的安全系数为：K=Fg /T=281.50.85/18.55=12.910 安全假设第一根钢丝绳断裂则第二道钢丝绳发挥作用则其所受拉力为:T=ql*（l/2+0.7）/4.2sin=3.945.5(5.5/2+0.7)/4.2sin53=22.29KN选择619钢丝绳，公称抗拉强度1400MPa，直径23mm。破断拉力总和：Fg =281.5 KN钢丝绳的安全系数为：K= Fg /T=0.85/22290=10.710 安全5.4、拉环钢筋验算吊环的拉力N与钢丝拉绳的轴力F相同：N=F=
13、22.29KN （取最大值） 钢梁处吊环应力计算公式为：（选用直径为25钢筋的截面积491 mm2的吊环）： N/mm2 其中 为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8节 = 50N/mm2；故吊环强度满足要求。5.5、吊环焊缝计算吊环焊缝按下式计算焊缝厚度必须h=8mm，长度必须大于100+8*2=116mm,并满焊。=22.74 N/mm2160N/mm2，满足要求5.6、绳卡计算本工程钢丝绳采用4个螺栓直径为15.8的马鞍式绳卡夹接，拴紧绳卡螺帽时，螺栓所受的力按照下式计算：其中，P钢丝绳上所受综合计算荷载(KN)； T栓紧绳卡螺帽时，螺栓所受的力(KN)； 钢丝绳与钢丝绳
14、的摩擦系数，一般取0.4；钢丝绳与绳卡夹箍的摩擦系数，一般取0.2K折减系数，一般取3；T=1.667P/n=1.66722.29/3=12.39KN15.19KN(15.8螺栓绳卡允许承受力) 故采用3+115.8螺栓绳卡满足要求。5.7、上部拉接环计算考虑施工安装方便，采用一头吊环一头螺栓连接，选用直径为25钢筋，一头套丝，满足螺纹规格M27，螺纹长度120，采用双螺母。5.9、卸料平台总重量计算14a14.535kg/m 62.5m=15m1823.00kg/m 27.5 m2.5m =17.5m50钢管3.84kg/m (5.5 m2+71.5m)2+2.52+1.52=51m木跳板35kg/m2 5.52.5=13.75m2竹胶板3.5 kg/m2 1.55.52+1.52.5=20.25卸料平台的总重量为：(14.53515)+(2317.5)+(3.8451)+(3513.75)+(3.520.25)=1368.5kg经与现场核对，卸料平台安装在塔吊可吊装范围之内，且吨位不超过要求。5.10、卸料平台吊装吊钩的计算吊装吊钩按单根25圆钢做成的吊钩进行计算。F/A=(1368.5kg9.8N/kg)/(23.141612.512.5)=13.66N/mm250N/mm2
