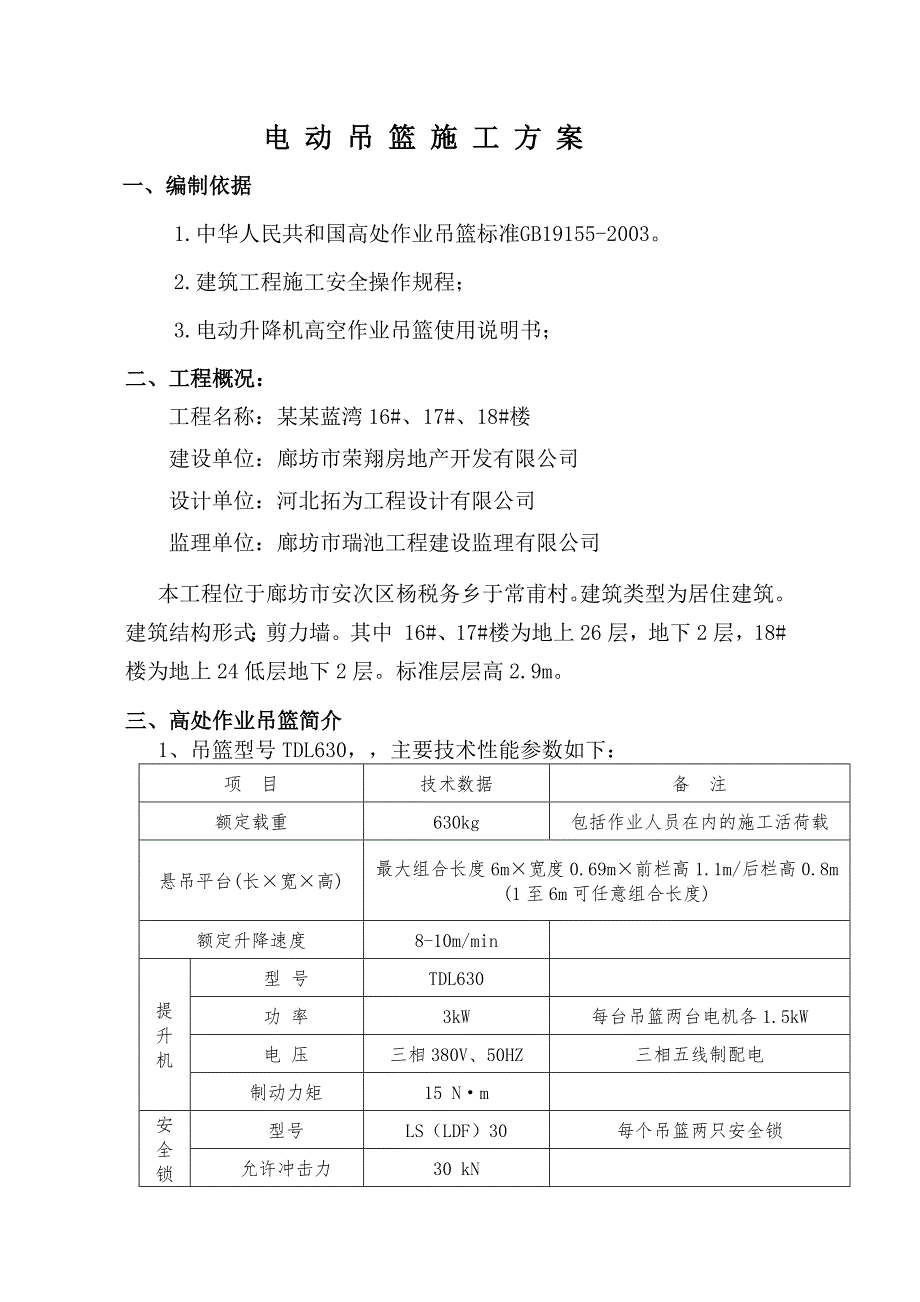

1、电 动 吊 篮 施 工 方 案一、编制依据1.中华人民共和国高处作业吊篮标准GB19155-2003。2.建筑工程施工安全操作规程；3.电动升降机高空作业吊篮使用说明书；二、工程概况：工程名称：某某蓝湾16#、17#、18#楼建设单位：廊坊市荣翔房地产开发有限公司设计单位：河北拓为工程设计有限公司 监理单位：廊坊市瑞池工程建设监理有限公司本工程位于廊坊市安次区杨税务乡于常甫村。建筑类型为居住建筑。建筑结构形式：剪力墙。其中 16#、17#楼为地上26层，地下2层，18#楼为地上24低层地下2层。标准层层高2.9m。三、高处作业吊篮简介1、吊篮型号TDL630，主要技术性能参数如下：项 目技术数

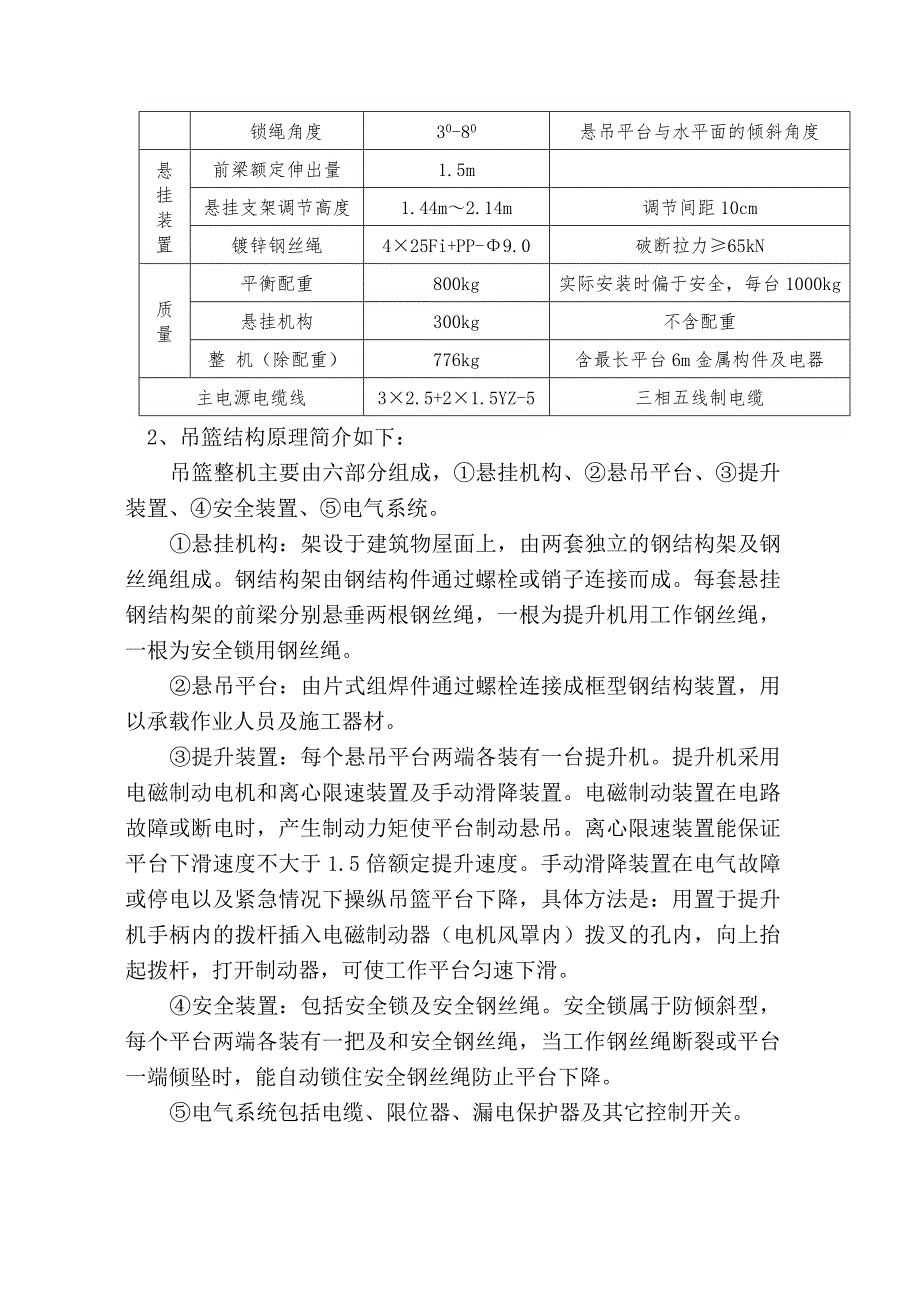

2、据备 注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长宽高)最大组合长度6m宽度0.69m前栏高1.1m/后栏高0.8m(1至6m可任意组合长度)额定升降速度8-10m/min提升机型 号TDL630功 率3kW每台吊篮两台电机各1.5kW电 压三相380V、50HZ三相五线制配电制动力矩15 Nm安全锁型号LS（LDF）30每个吊篮两只安全锁允许冲击力30 kN锁绳角度30-80悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.5m悬挂支架调节高度1.44m2.14m调节间距10cm镀锌钢丝绳425Fi+PP-9.0破断拉力65kN质量平衡配重800kg实际安装时偏于安全，每台
3、1000kg悬挂机构300kg不含配重整 机（除配重）776kg含最长平台6m金属构件及电器主电源电缆线32.5+21.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，悬挂机构、悬吊平台、提升装置、安全装置、电气系统。悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装

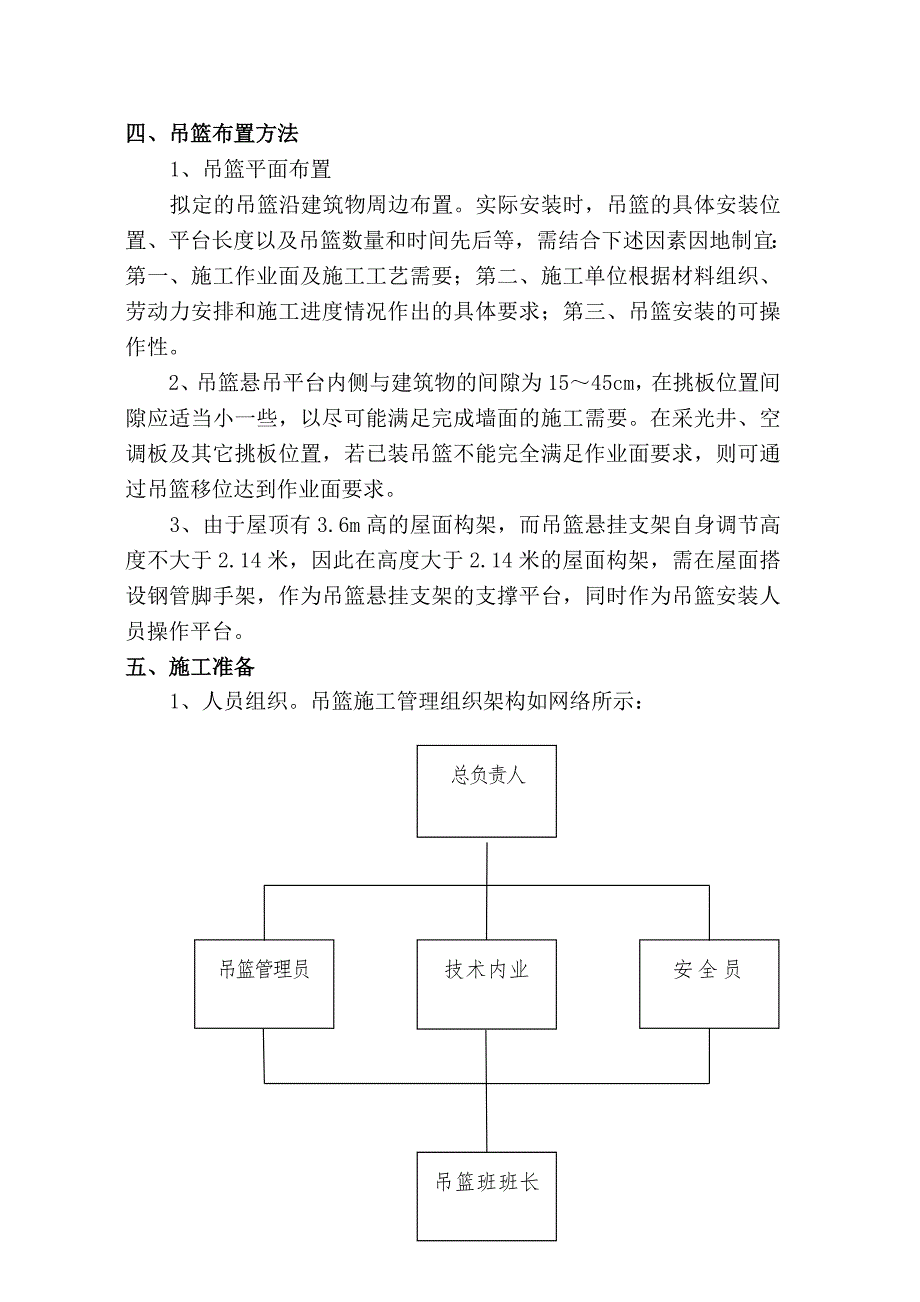

4、置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。电气系统包括电缆、限位器、漏电保护器及其它控制开关。四、吊篮布置方法1、吊篮平面布置拟定的吊篮沿建筑物周边布置。实际安装
5、时，吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等，需结合下述因素因地制宜：第一、施工作业面及施工工艺需要；第二、施工单位根据材料组织、劳动力安排和施工进度情况作出的具体要求；第三、吊篮安装的可操作性。2、吊篮悬吊平台内侧与建筑物的间隙为1545cm，在挑板位置间隙应适当小一些，以尽可能满足完成墙面的施工需要。在采光井、空调板及其它挑板位置，若已装吊篮不能完全满足作业面要求，则可通过吊篮移位达到作业面要求。3、由于屋顶有3.6m高的屋面构架，而吊篮悬挂支架自身调节高度不大于2.14米，因此在高度大于2.14米的屋面构架，需在屋面搭设钢管脚手架，作为吊篮悬挂支架的支撑平台，同时作为吊篮安装
6、人员操作平台。五、施工准备1、人员组织。吊篮施工管理组织架构如网络所示：总负责人吊篮管理员技术内业安全员吊篮班班长维护人员安装人员各级人员的职能明确如下：总负责人负责吊篮施工全过程的总体策划、组织、协调和监督。技术内业负责施工方案的编制、报审等技术工作，解决施工中技术问题。吊篮管理员负责吊篮现场安装拆卸和维护保养作业的施工管理。负责控制吊篮安装过程的质量以符合规定要求，同时按“谁施工谁负责”的原则保证安全生产。另外，现场管理员负责与项目部进行沟通和协调，以满足施工需要和项目部的要求。安全员负责对吊篮施工过程的质量和安全进行监督管理和安全检查。吊篮班班长负责组织安装人员按施工方案进行吊篮安装拆卸
7、，严格执行操作规程，保证工作质量和生产安全。吊篮维护人员负责进行吊篮使用中的检查巡视和日常维修保养排除故障。2、其他组织安排2.1.吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。安装前，工人班组对吊篮各个零部件进行检查，避免使用不合格者。2.2.在吊篮所使用位置的建筑物内，预备380V电源。2.3.为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，安排人货电梯予以配合。2.4.在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。2.5.在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。2.6.搬运：水平搬运包括平台、
8、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。3、吊篮安装安全技术交底。吊篮管理人员向工人班组进行交底，交底内容包括吊篮安装技术及质量要求和吊篮安装安全注意事项。六、安装程序1、安装流程转运材料组装悬挂机构钢结构件压放配重块安装并垂放镀锌钢丝绳组装平台安装提升机安全锁安装电器系统自检并确认部件安装正确完整试运行提升机运行正常验收合格，交付使用2、吊篮悬挂系统的安装2.1将悬挂机构零部件转运到屋面上。拼装悬挂系统的三节臂杆（前臂、中臂和后臂），连接部位装好销轴及开口销，拧紧连接螺栓。2.2调整前臂伸出女儿墙的长度a，在保
9、证吊篮运行与建筑物所需空隙的前提下，满足悬吊平台靠近建筑物的一侧与墙的间隙为1545cm。墙上凸出挑板的情况最大不宜超过75cm。后支架臂杆前端前支点ba女儿墙F悬吊平台平衡配重G注：a、b、F、G的关系详第十节。2.3使拼装后的悬挂臂杆前支点和后支点之间的距离b为臂杆悬挑长度a的两倍以上。压放平衡配重的要求，每个支架平衡重重量500kg，每台1000kg。在屋顶构架部位吊篮悬挂系统的锚固方法。用（直径9.0）钢丝绳穿入后支点处臂杆螺栓孔，将臂杆与构造梁缠绕数圈并固定在一起，调节钢丝绳预受力绷紧，用三个10mm绳夹固定，绳夹间距10-12cm，钢丝绳自由端长12cm以上。2.4安装提升钢丝绳和
10、安全钢丝绳。分别将提升钢丝绳和安全钢丝绳绕过绳轮后安装三个钢丝绳夹，绳夹间距12-14cm，绳夹滑鞍压在工作段上，非工作段长度10-12cm。检查确认钢丝绳绳夹紧固可靠，再将固定钢丝绳绳轮与悬挂前臂耳板穿上连接销轴，开口销尾部叉开。钢丝绳绳夹螺栓拧紧的扭力矩应达到6065Nm。分别将提升钢丝绳和安全钢丝绳沿外墙缓慢放下。3、组装悬吊平台。根据项目部指定的具体位置确定所需吊篮平台的长度进行组装。平台组件不应有歪斜、扭曲及严重锈蚀等缺陷，连接件必须齐全、紧固可靠。4、将安全锁及提升机安装就位，装好定位销，拧紧全部连接螺栓。5、设置独立救生绳。救生绳固定在建筑结构上，从吊篮内侧沿外墙放下。6、电气箱
11、的安装电气箱安装于悬吊平台中间部位的后（高）蓝片上，电箱门朝向悬吊平台内侧，用两个吊钩将电箱固定在蓝片的栏杆上，电气箱安装固定后，将电源电缆，电机电缆、操纵开关电缆的接插件插头插入下端的相应插座中。7、通电、检查电源是380V三相接地电源，电源电缆接出出可靠固定。电缆接插件正确无松动，保险锁扣可靠紧锁。电缆施工立面上午明显突起物或其它障碍物。8、安全绳及绳卡的安装安全绳在楼顶的攀挂点必须牢固，不可将安全绳系挂在悬挂机构上面，顶部攀后安全绳放置于吊蓝的中间，自锁扣直接安装在安全绳上面。七、交接、吊篮验收1、在安装过程中，工人班组对每一道工序进行自检，确认合格再继续下一道工序。检查并确认电气线路接
12、线正确、平台及悬挂支架各连接件齐全可靠。点动控制箱按钮，检查电器元件、电机及制动器工作是否正常。检查安全锁锁绳及松绳工作是否正常。2、吊篮安装完毕，先经安装班组检查和试运转调试，经吊篮管理人员检查合格后，再通知项目部管理人员及相关人员进行检查验收。按照国家标准高处作业吊篮GB19155及相关规定，对吊篮所有零部件及连接情况等进行检查，并对吊篮进行运转试验，检查葫芦及安全装置的工作情况。经验收合格后，项目部代表及相关人员在吊篮安装验收表上签字确认。八、吊篮拆卸8.1、吊篮拆卸过程与安装过程正好相反，先装的后拆，后装的先拆。8.2、吊篮拆卸的主要流程是：降落悬吊平台着地钢丝绳完全松弛卸载 拆卸钢丝
13、绳拆除电气系统解体平台取平衡重解体悬挂支架材料清理8.3、拆卸过程注意事项：（1）必须按工作流程进行拆卸，特别注意平台未落地且钢丝绳未完全卸载之前，严禁进行平衡重的拆除。（2）拆卸过程工具及配件等任何物件，均不得抛掷，尤其注意钢丝绳、电缆拆除时不得抛扔，而必须用结实麻绳拽住，从高处缓慢放松，或收上屋面再转运下地。（3）拆卸作业对应的下方应设置警示标志，专人负责监护。（4）吊篮上部所有材料拆卸后均应放置平稳，不得靠墙立放或斜放或于临边放置。（5）拆卸过程中，放钢丝绳、转运材料，必须特别注意保护建筑物成品（如墙面、楼地面、雨水管等），采取可靠措施防止碰撞、擦挂损坏。九、安全措施9.1、安全交底。在
14、吊篮安装、拆卸前，吊篮管理人员对安装班组工人进行安全交底。进入施工现场必须戴好安全帽，高处临边作业必须拴好安全带。9.2、必须严格执行正常安装拆卸的程序和步骤，不得擅自改变。现场管理人员应督促工人班组遵守安全操作规程及有关规定。9.3、严格质量把关。只有经安装竣工验收合格的吊篮方可投入使用，未经验收合格者严禁使用。9.4、项目部作业工人上吊篮前应经过培训，尤其在后期换人后，必须进行培训。培训工作由项目部负责组织，安装单位负责进行培训。9.5、项目部负责吊篮使用安全管理。项目部应指定管理人员（施工员或安全员等）主管吊篮日常施工安全，应经常检查和监督班组作业人员必须严格遵守吊篮安全操作规程（内容详
15、附件）。吊篮使用中发生故障或发现安全隐患时，应停机并撤离到安全地方，不得勉强使用或自行处理，同时应报告项目部处理和吊篮安装单位维修，待吊篮故障或隐患排除后才可恢复使用。9.6、吊篮安装单位对吊篮进行日常维修和安全检查。现场维修人员每天对吊篮进行检查，发现故障立即排除。吊篮管理人员每周定期进行吊篮安全检查，安全员进行定期检查和不定期巡查，制止和纠正工人班组违章违规行为。日常检查过程中，钢丝绳、安全装置（包括平衡重、安全锁、独立救生绳）、以及吊篮结构连接为保证项目，每日必检，一旦发现的问题必须立即采取措施进行整改。管理人员应对整改落实情况进行监督，确保排除隐患。9.7、项目部应在作业吊篮下方对应的危险区域设置警戒，由专人负责看护。吊篮下方应禁止交叉作业。十、环保措施10.1、控制噪音。作业过
