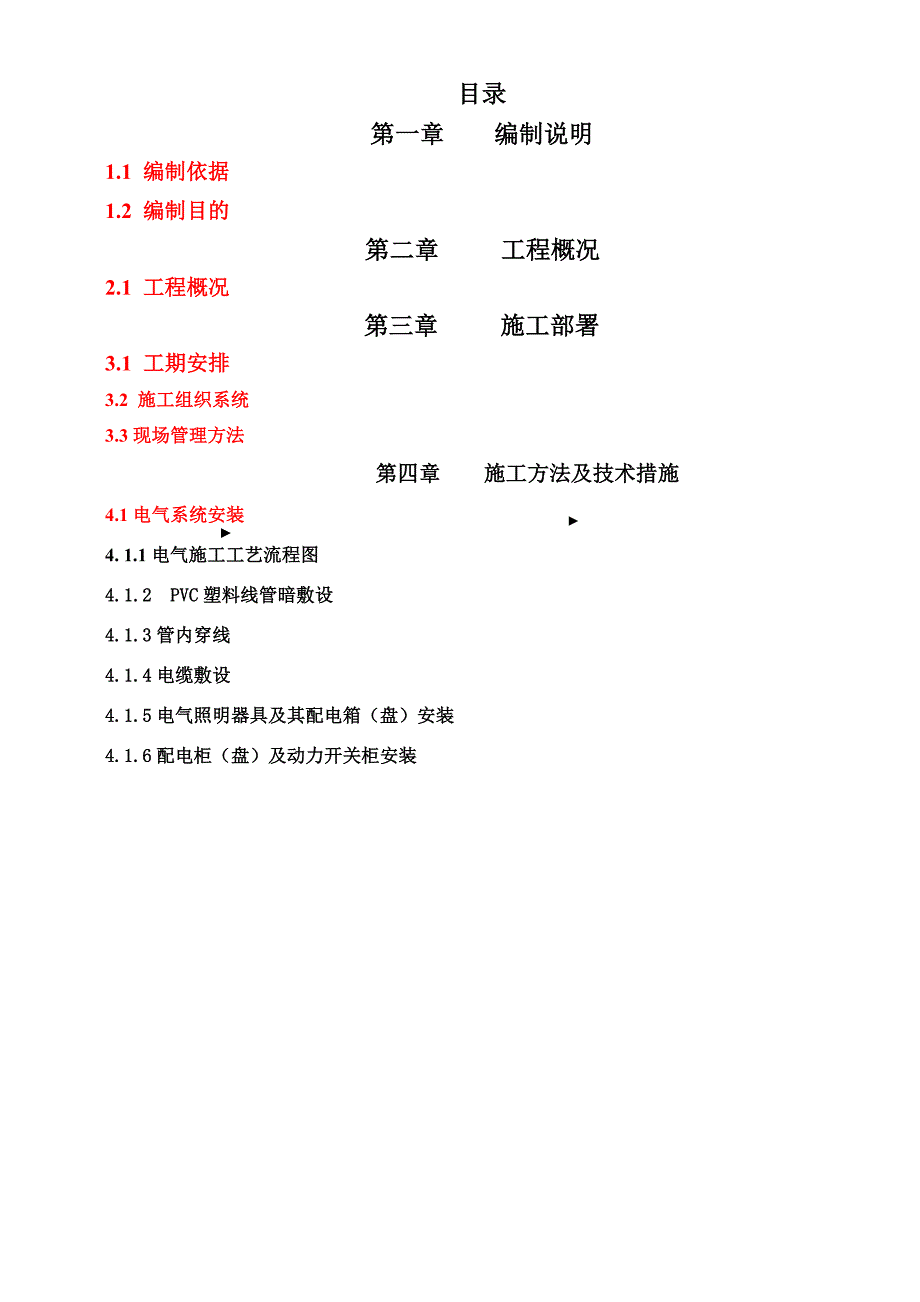

1、目录第一章 编制说明1.1 编制依据1.2 编制目的 第二章 工程概况 2.1 工程概况第三章 施工部署3.1 工期安排3.2 施工组织系统3.3 现场管理方法 第四章 施工方法及技术措施4.1电气系统安装4. 1.1电气施工工艺流程图 4.1.2 PVC塑料线管暗敷设4.1.3管内穿线4.1.4电缆敷设4.1.5电气照明器具及其配电箱（盘）安装4.1.6配电柜（盘）及动力开关柜安装第一章 编制说明1.1 编制依据 1合同文件； 2主要施工及验收规范 高层民用建筑设计防火规范 GB50045-95 建筑物防雷设计规范 GB50057-2010低压配电设计规范GB50054-2011供配电系统设

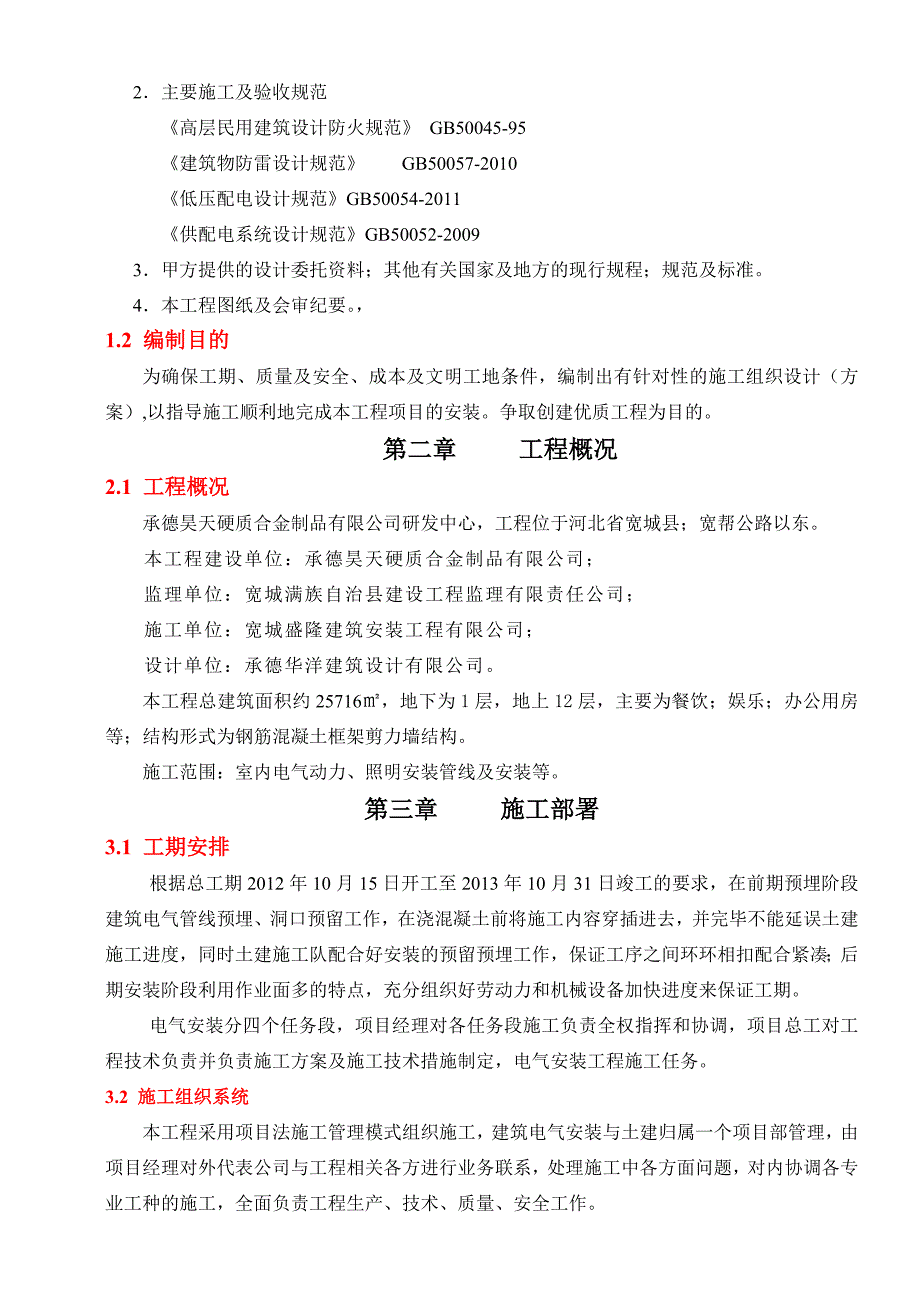

2、计规范GB50052-2009 3甲方提供的设计委托资料；其他有关国家及地方的现行规程；规范及标准。 4本工程图纸及会审纪要。，1.2 编制目的为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计（方案）,以指导施工顺利地完成本工程项目的安装。争取创建优质工程为目的。第二章 工程概况2.1 工程概况承德昊天硬质合金制品有限公司研发中心，工程位于河北省宽城县；宽帮公路以东。本工程建设单位：承德昊天硬质合金制品有限公司；监理单位：宽城满族自治县建设工程监理有限责任公司；施工单位：宽城盛隆建筑安装工程有限公司；设计单位：承德华洋建筑设计有限公司。本工程总建筑面积约25716，地下
3、为1层，地上12层，主要为餐饮；娱乐；办公用房等；结构形式为钢筋混凝土框架剪力墙结构。施工范围：室内电气动力、照明安装管线及安装等。第三章 施工部署3.1 工期安排根据总工期2012年10月15日开工至2013年10月31日竣工的要求，在前期预埋阶段建筑电气管线预埋、洞口预留工作，在浇混凝土前将施工内容穿插进去，并完毕不能延误土建施工进度，同时土建施工队配合好安装的预留预埋工作，保证工序之间环环相扣配合紧凑；后期安装阶段利用作业面多的特点，充分组织好劳动力和机械设备加快进度来保证工期。电气安装分四个任务段，项目经理对各任务段施工负责全权指挥和协调，项目总工对工程技术负责并负责施工方案及施工技术
4、措施制定，电气安装工程施工任务。3.2 施工组织系统本工程采用项目法施工管理模式组织施工，建筑电气安装与土建归属一个项目部管理，由项目经理对外代表公司与工程相关各方进行业务联系，处理施工中各方面问题，对内协调各专业工种的施工，全面负责工程生产、技术、质量、安全工作。本工程按专业进行分工负责，在项目经理领导下，现场所有施工人员分工合作，共同完成本工程的各项任务。具体分工如下：1. 项目经理部 施工技术部：按电气专业设置两名电气施工员，负责该专业劳动力安排、施工技术管理工作及工种间协调工作。 质量安全员：负责各专业工种施工质量的检验、监督，有关标准、规范的贯彻执行和安全措施的落实、检查工作。 材料
5、管理员：负责材料、设备的采购申报、接受及现场的保管、发放工作。 工程资料员：负责资料和施工图纸的收发、整理和保管工作。2. 现场施工班组 电工班：负责电线管预埋、桥架安装、照明和动力系统等线路敷设安装及电气设备的安装工作。3.3 现场管理方法现场以项目法组织施工。项目法施工是我国施工企业根据经营战略和内外条件，按照企业项目的内在规律，通过对生产诸要素的优化配置与动态管理，实现项目合同目标，提高工程投资效益和企业综合经济效益的一种科学管理模式。项目法施工的最大好处是项目经理部成为施工现场指挥系统的管理机构，能缩短甲方与施工单位的距离，便于对计划、合同的管理和质量、成本的控制，以便负责施工的工程项
6、目能达到预期的最佳效果和最终目的。项目经理部实行项目经理责任制，经理全面统筹和协调整个施工现场的一切日常工作，负责与业主、工程监理和现场各施工单位的沟通联系，团结现场全体施工人员，调动一切积极因素，保证工程按照规定的目标高速、优质、低耗地全面完成。项目经理部的管理人员应深入施工现场，检查施工进度和质量，发现问题及时采取措施处理，主动配合其他承包单位的施工，努力做好各方面工作。施工员按专业分工负责，管理、安排、指导对口班组施工。在项目经理的统一指挥下，全体人员团结合作，互相促进，科学管理，密切协调，保证工程顺利进行。在实际管理过程中，须着重做好以下几个方面的工作：1.现场所有人员必须服从项目经理
7、部的统一调配和指挥，自觉遵守现场规章制度和劳动纪律，熟悉施工规范，做到安全生产。2.施工管理人员要积极工作，深入现场，经常检查施工进度和质量。参加有关单位组织的巡场和协调会议，发现问题及时纠正、采取措施予以解决。现场各专业施工员即要各施其职，又要相互配合支持，合理调配劳动力，科学安排施工程序，密切协调各工种搭接，共同向项目经理负责。3.项目经理负责部每周召开一次内部碰头会，汇报施工进度，提议质量措施，交换具体意见，讨论存在问题，研究解决办法，总结经验教训，商议今后工作。4.现场所需劳动力，由项目不根据施工计划和实际需要，向劳务分公司要求，调派有关专业的施工班组进场施工。5.现场施工班组接受项目
8、经理部和分公司的双重领导，必须保证每天的实际工作时间和必要的加班赶工，按期、保质量地完成施工员下达的工程任务。6.进入施工高峰期，估计可能出现劳动力不能满足施工进度所需的情况，项目经理部有权要求施工组赶工或采取其他应变措施，确保工程进度。7.运用统筹组织施工，这是对于合理安排、科学管理、缩短工期、减低成本等行之有效的管理方法。施工网络计划压迫突出管理工作应抓紧的关键活动，显示各项活动的机动时间，使管理人员做到胸有全局，自觉加强对重要工序的组织和管理，以便工程能获得好、快、省、安全的效果。以总体施工网络计划为依据，结合甲方要求和土建进度，编制月、旬施工进度计划，并提交给现场各有关单位以争取得到支
9、持和配合。根据实施过程中的实际完成情况，及时调整进度计划，实行动态控制管理。对施工中出现得计划偏差，应及时采取积极有效的措施，做到“向关键线路要工期，在非关键线路上挖潜力”，保证作业计划的严肃性和可行性，以达到宏观调控的目标。第四章 施工方法及技术措施 安装工程的施工，总体上分为3个阶段，随土建结构施工进行预埋预留；随土建的粗装饰进行各零配件的粗安装；随土建的精装饰及其以后，进行其配件的精安装。4.1电气系统安装4.1.1电气施工工艺流程图（见下页）一、二次接线系统调试模拟试验系统试车配合联动试车电缆敷设电缆头制安校 线设备基础校验、制安管线敷设、接地、穿线接地装置防雷引下线安装电气设备安装就
10、位电缆桥架支架制安照明灯具安装工器具准备电气材料准备配合土建预留、预埋图纸会审、技术交流电气设备试验检查验收、交工图6-02 电气施工工艺流程图4.1.2 PVC塑料线管暗敷设（1）管的切断PVC管在敷设过程中，根据实际所需长度，用钢锯垂直管方向切断。（2）管与盒（箱）的连接PVC管与盒（箱）做终端连接时，应使用PC专用锁母固定，并用钢筋固定盒体。（3）中间串接PVC管与盒（箱）做中间串接时，可不必切断管子，将管子直接穿过盒内，待穿线前将管子切断。（4）管与管的连接采用PVC管专用套管胶粘连接，（5）管的弯曲PVC管弯曲采用PVC管弯曲弹簧冷弯，在弯曲管时，将相应的弯曲弹簧插入管内需煨弯处，两
11、手握住管弯曲处弹簧的部位，用手逐渐弯出需要的弯曲半径，管路应尽可能避免弯曲，当管路直接长度超过15M或直角弯超过3个时，应装置中间接线盒，管弯曲半径应小于10D，弯曲角度应大于90度。（6）在现浇混凝土工程中的施工PC管在混凝土墙内敷设，垂直方向敷设时，在墙内的管路应放在钢筋网片的侧面，在住内顺主筋靠屋内侧；在墙内水平方向敷设时，管路应顺列在钢筋网片的一侧。（7）PVC管在混凝楼板上敷设管路敷设在钢筋网中间，单层筋时，应在底筋上侧，用绑线绑扎，间距不宜大于30cm，在管进入盒处，绑扎点应适当缩短，防止管口脱出盒（箱）。4.1.3管内穿线（1）施工程序定位铁件予埋固定支、吊架桥架处观检查桥架组装
12、桥架接地。（2）桥架外观检查检查装箱单、产品合格证、出厂检验报告；托盘、梯架、镀层应均匀，无毛刺、伤痕、缺陷；坚固件应齐全能用。（3）支、吊架安装支、吊架一般固定在墙、柱、楼板上，当支、吊架水平敷设时应高度一致，一般不要安装在热力管道上面或有腐蚀性管路的下面。敷设高度按图纸要求进行，支、吊架一般用螺丝、膨胀螺丝固定或焊接在预埋件上。（4）桥架组装桥架应固定牢靠，横平竖直，布置合理，盖板平整，接口严密，转角整齐。桥架进出电缆开口应使用开口器，严禁气割；管子进出桥架应套丝，用锁紧螺母固定管口，管子露出锁紧螺母的纹为2扣。（5）桥架接地桥架应有可靠的电气接地，沿桥架长度敷设，要求与电缆托架焊接，20
13、m之内做一次重复接地。4.1.4电缆敷设（1）施工程序保护管、接线管予埋配电箱、灯具到货验收管内穿线器具安装校线、接线各回路调试检查器具试用。（2）电缆检查电缆型号、规格、长度应符合设计及订货要求。产品技术文件齐全，外观无损伤，绝缘良好，电缆密封严密。（3）电缆保护管的加工和安装参见明敷和暗敷管路。（4）电缆的搬运1电缆搬运前应检查其规格、型号是否符合要求，尤其要注意电压等级和芯线截面及芯线数。2电缆盘存存放和搬运时不得平放，以防止线缆松弛脱落。3电缆轴运输时也不得平放。短距离搬运时，可以滚动，但要注意方向，防止电缆松脱。（5）电缆敷设1电缆敷设有两种方法，即人工敷设和机械敷设，无论采用哪一种
