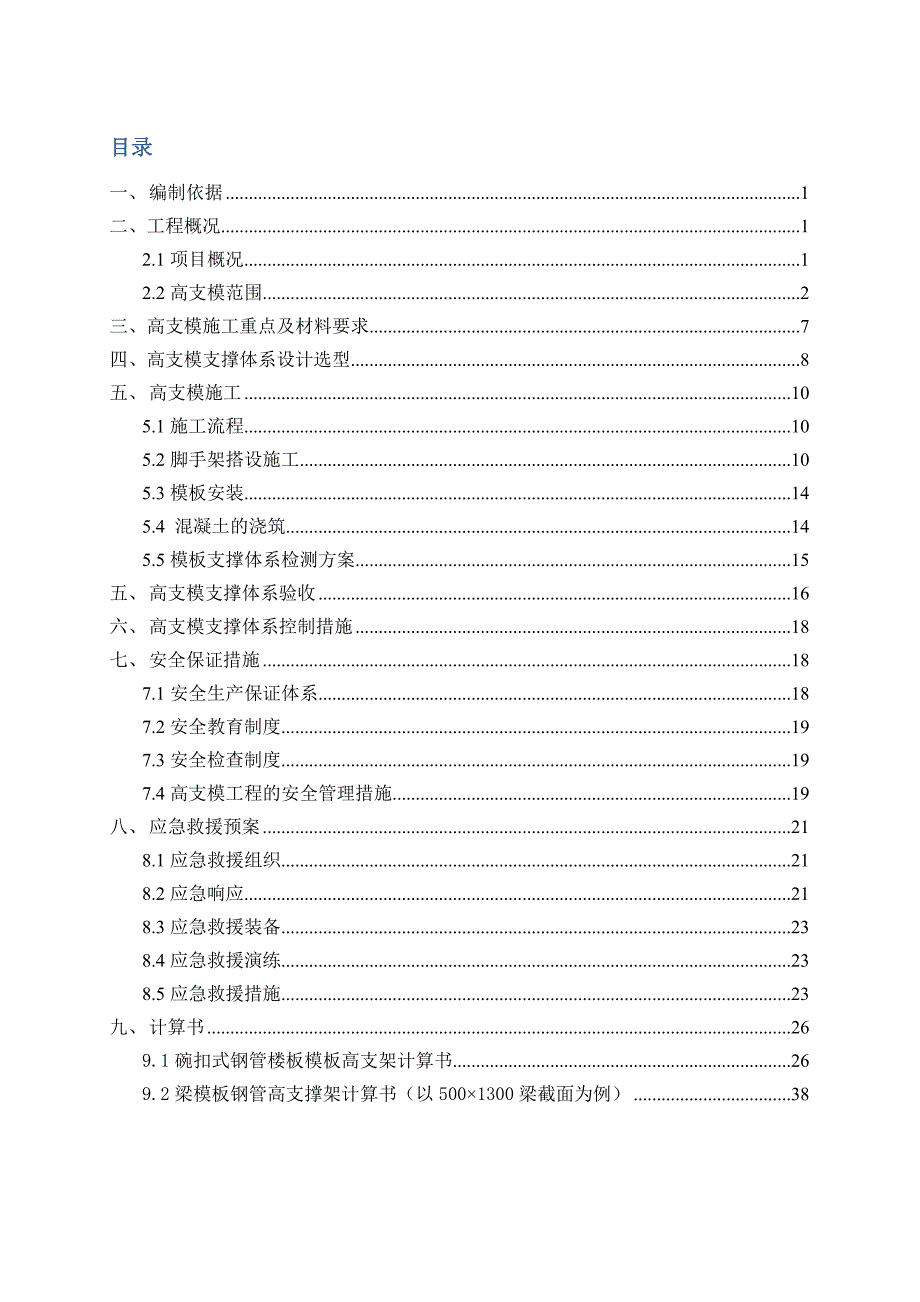

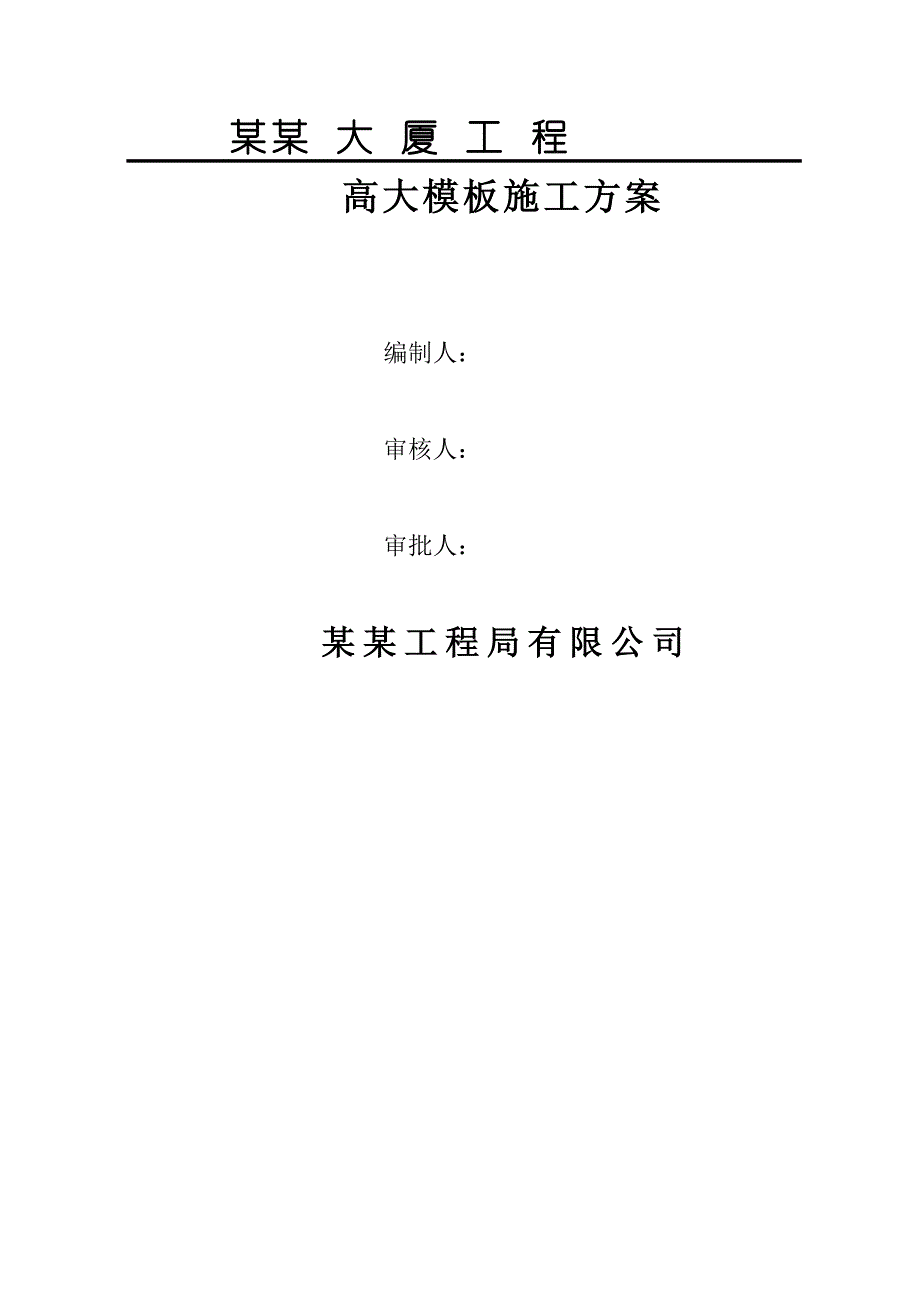

1、某某 大 厦 工 程高大模板施工方案编制人：审核人：审批人：某某工程局有限公司目录一、编制依据1二、工程概况12.1项目概况12.2高支模范围2三、高支模施工重点及材料要求7四、高支模支撑体系设计选型8五、高支模施工105.1施工流程105.2脚手架搭设施工105.3模板安装145.4 混凝土的浇筑145.5模板支撑体系检测方案15五、高支模支撑体系验收16六、高支模支撑体系控制措施18七、安全保证措施187.1安全生产保证体系187.2安全教育制度197.3安全检查制度197.4高支模工程的安全管理措施19八、应急救援预案218.1应急救援组织218.2应急响应218.3应急救援装备238.
2、4应急救援演练238.5应急救援措施23九、计算书269.1碗扣式钢管楼板模板高支架计算书269.2梁模板钢管高支撑架计算书（以5001300梁截面为例）38高大模板专项施工方案一、 编制依据序号类 别名 称编 号1图纸金地大厦建筑/结构施工图2规程规范标准混凝土结构工程施工质量验收规范GB502042002（2010版）混凝土结构工程施工规范GB-2011高层建筑钢筋混凝土结构技术规程JGJ32010建筑工程施工质量验收统一标准GB503002001建筑结构荷载规范GB50009-2012建筑施工碗扣式钢管脚手架安全技术规范JGJ 166-2008建筑施工扣件式钢管脚手架安全技术规范JGJ1

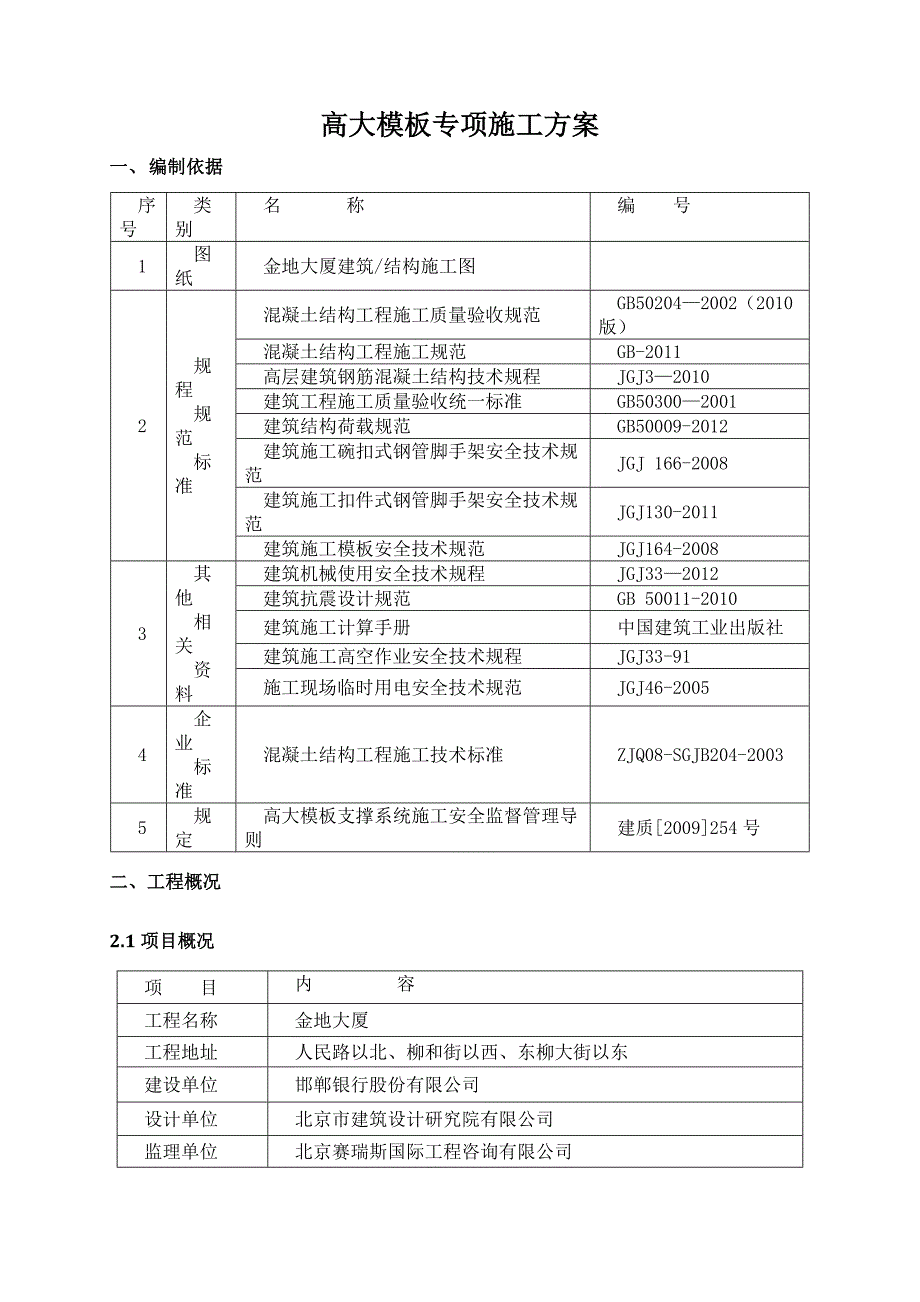

3、30-2011建筑施工模板安全技术规范JGJ164-20083其他相关资料建筑机械使用安全技术规程JGJ332012建筑抗震设计规范 GB 50011-2010建筑施工计算手册中国建筑工业出版社建筑施工高空作业安全技术规程JGJ33-91施工现场临时用电安全技术规范JGJ46-20054企业标准混凝土结构工程施工技术标准ZJQ08-SGJB204-20035规定高大模板支撑系统施工安全监督管理导则建质2009254号二、工程概况2.1项目概况项 目内 容工程名称金地大厦工程地址人民路以北、柳和街以西、东柳大街以东建设单位邯郸银行股份有限公司设计单位北京市建筑设计研究院有限公司监理单位北京赛瑞斯
4、国际工程咨询有限公司施工单位某某工程局有限公司工 期总工期为740日历天，2012年12月20日2014年12月30日质量目标质量标准：合格质量奖项：确保安济杯，争创鲁班奖2.2高支模范围 本工程属于高支模的部位如下表：部位支模高度楼板厚度梁最大截面最大跨度F1层所有门厅10m120mm400850mm10.8mF1层营业大厅上空10m120mm400850mm14.1mF4层健身房9.1m150mm5001300mm16.8mF4层多功能会议室9.1m150mm5001300mm16.8m1、高支模的具体范围F1层门厅高支模范围具体位置如下：第一处：-轴/-轴；第二处：-轴/-；第三处：-轴
5、/-；第四处：-轴/-；第五处：-轴/-；第六处：-轴/-。F1层营业厅高支模范围具体位置如下：-轴/-轴F4层健身房高支模范围具体位置如下：第一处：-轴/-轴；第二处：-轴/-轴；F4层多功能会议室高支模范围具体位置如下：第一处：-轴/-轴；第二处：-轴/-轴。高支模范围详见图1：F1层高大模板支设范围（第3页）、图2： F4层高大模板支设范围（第4页）；高支模剖面图详见图3：F1层高大模板支设范围剖面图（第5页）、图4：F4层高大模板支设范围剖面图（第6页）2、满堂脚手架模板满堂脚手架搭设体系采用碗扣式钢管脚手架，具体选型见本方案第四章：高支模支撑体系设计选型。图1 F1层高大模板支设范围
6、（图中阴影部位）图2 F4层高大模板支设范围（图中阴影部位） 图3 F1层高大模板支设范围剖面图（阴影部分）图4 F4层高大模板支设范围剖面图（阴影部分）三、高支模施工重点及材料要求根据高大模板的施工特点，模板支撑体系的稳定性和安全性是工程施工的重点，模板和支撑体系的选型、设计与安全防护的搭设是施工中的关键工序，再结合本工程的结构特点，在施工中，应做到全局部署，综合考虑，严格过程控制，注意细节管理。 (1) 梁、板支撑体系选用碗扣式钢管脚手架，脚手架钢管的直径及壁厚采用483.5mm，其材质要符合GB/T700的技术要求，钢管应有防锈处理，全部刷防锈漆，凡钢管表面有凹凸状、疵点裂纹、变形和扭曲
7、等现象一律不准使用。每根钢管的两端切口必须平直，表面应平滑，严禁有斜口、毛口、卷口等现象，应有产品质量合格证、钢管材料验收报告。扣件应采用机械性能不低于KT33-8的可锻铸铁制作。新扣件要具有生产许可证、法定检测单位的测试报告和产品质量合格证。扣件不得有裂纹、气孔、缩松、砂岩或其他影响使用的铸造缺陷，并将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。扣件表面应进行防锈处理。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。(2) 在架体立杆顶部设可调支托，使立杆成为典型的轴心受压构件，充分发挥立杆的作用，避免架体承载力偏心受压而降低。可调支座材料性能应符合现行国家标准可锻铸铁件（
8、GB9440）中KTH330-08及一般工程用铸造碳钢件（GB 11352）中ZG 270-500的规定。下碗扣、横杆接头应采用碳素钢制造，其材料机械性能应符合现行国家标准一般工程用铸造碳钢件（GB 11352）中ZG 230-450的规定。材料进场时应提供质量合格证及质量检验报告。(3) 在每根立管下加50mm厚通长脚手板（局部模数尺寸有偏差的采用100100mm的木方），并在立杆下部350mm处设置扫地杆。(4) 架体的纵向、横向、水平位置均设置剪刀撑，以加强支撑体系刚度,剪刀撑的布置详见本方案5.2目：脚手架搭设施工。(5) 整个支撑体系与架体边缘及架体内部的结构构件做可靠的拉接，保证整
9、个体系的稳定性。门厅范围内靠近核心筒的部位，一层架体待核心筒模板拆除完毕后，通过螺栓眼与架体做刚性连接。(6)整个架体边缘均与一层先浇筑的框架柱拉接,以增强架体整体稳定性。(7)精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，采用由中部向两边扩展的浇筑方式；(8)严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放；(9)浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。(10) 架体搭设完后，在最顶部的横杆处铺设一层安全网，在框架梁两侧采用脚手板铺设宽度不小于600mm操作平台。四、高支模支撑体系设计选型构件规格
10、模板及支撑体系梁模板15厚双面覆膜多层板龙骨梁底次龙骨50100mm木方垂直于梁截面200 ，主龙骨48双钢管450mm。梁侧50100mm木方次龙骨150mm，48双钢管做主龙骨600mm, 高度H600mm的梁设14对拉螺杆600600mm。支撑体系支撑采用碗扣式钢管支撑架。梁底立杆顺梁长度方向450mm，距柱边或墙边500mm。梁底支撑立杆根据梁高设置，梁高1000mm时梁底设置一根支撑立杆，梁高1000mm时梁底设置两根支撑立杆。横杆步距1200mm，扫地杆距底板面350mm，立杆下端垫木采用50mm通长脚手板，沿架高方向连续布置剪刀撑。板模板15厚双面覆膜多层板龙骨次龙骨50100m
11、m木方200mm,主龙骨48双钢管900mm。支撑体系支撑采用碗扣式钢管满堂支撑架，立杆纵横向设计为900mm，具体根据每跨跨度确定，但不能大于900。横杆步距1200mm，扫地杆距底板面350mm，立杆顶部采用U托，下端垫木采用50mm通长脚手板，沿架高方向连续布置剪刀撑，在水平方向每隔3.0m布置一道水平剪刀撑，保证整个支撑体系的稳定性。梁底支撑体系见下图：满堂脚手架搭设示意图以-轴/-轴营业厅为例，见下图：-轴/-轴营业厅满堂脚手架搭设平面示意图五、 高支模施工测量放线，立杆定位标高引测架体搭设安装梁、板模板模板支架施工程序梁、板钢筋板扎架体验收混凝土浇筑、养护架体拆除5.1施工流程5.
12、2脚手架搭设施工(1) 根据梁板与柱的平面布置，进行测量放线，确定立杆位置，确保高支模范围内的架体立杆与下层立杆对准，重心在一条线上（冲心）。在立杆下铺设50200mm的通常脚手板作垫板（局部碗扣式脚手架高度方向不符合模数的，可以采用100100mm的木方作适当的调节，立杆位置必须在木方的中心线处），在垫板上根据立杆的位置放置可调底托，安装立杆，然后搭设扫地杆，扫地杆离地面350mm高，再搭设中间纵横向水平拉杆，使立柱纵横方向左右对直，按照设计步距搭设横杆、斜杆，构成塔架，依次搭设到设计高度。(2) 剪刀撑的搭设 纵横向剪刀撑的搭设纵、横向剪刀撑每隔4.5m设置一道，剪刀撑与地面夹角在4560
13、之间，由于梁底的荷载较大，在梁底支撑的两侧都设置剪刀撑，剪刀撑应每步与立杆扣接。 水平向剪刀撑的搭设模板支撑架沿高度方向两端与中间每隔3m设置一水平向剪刀撑，顶部和底部（扫地杆的设置层）应设置水平加强层。水平加强层做法为：用水平斜杆以之字形将水平剪刀撑连接，水平斜杆宽度不小于3m。 碗扣式模板支架高度超过8m时，应在整个架体四周拐角处用1.5m长483.5的钢管四面设置“之”字斜杆。 剪刀撑布设及架体加固示意图以-轴/-轴营业厅为例，见下图：-轴/-轴营业厅满堂脚手架剪刀撑及角部斜撑平面布置示意图 (3) 支撑体系与结构的拉接高支模范围内的框架柱， 1、2层的框架柱先于2层梁板浇筑，4、5层的
