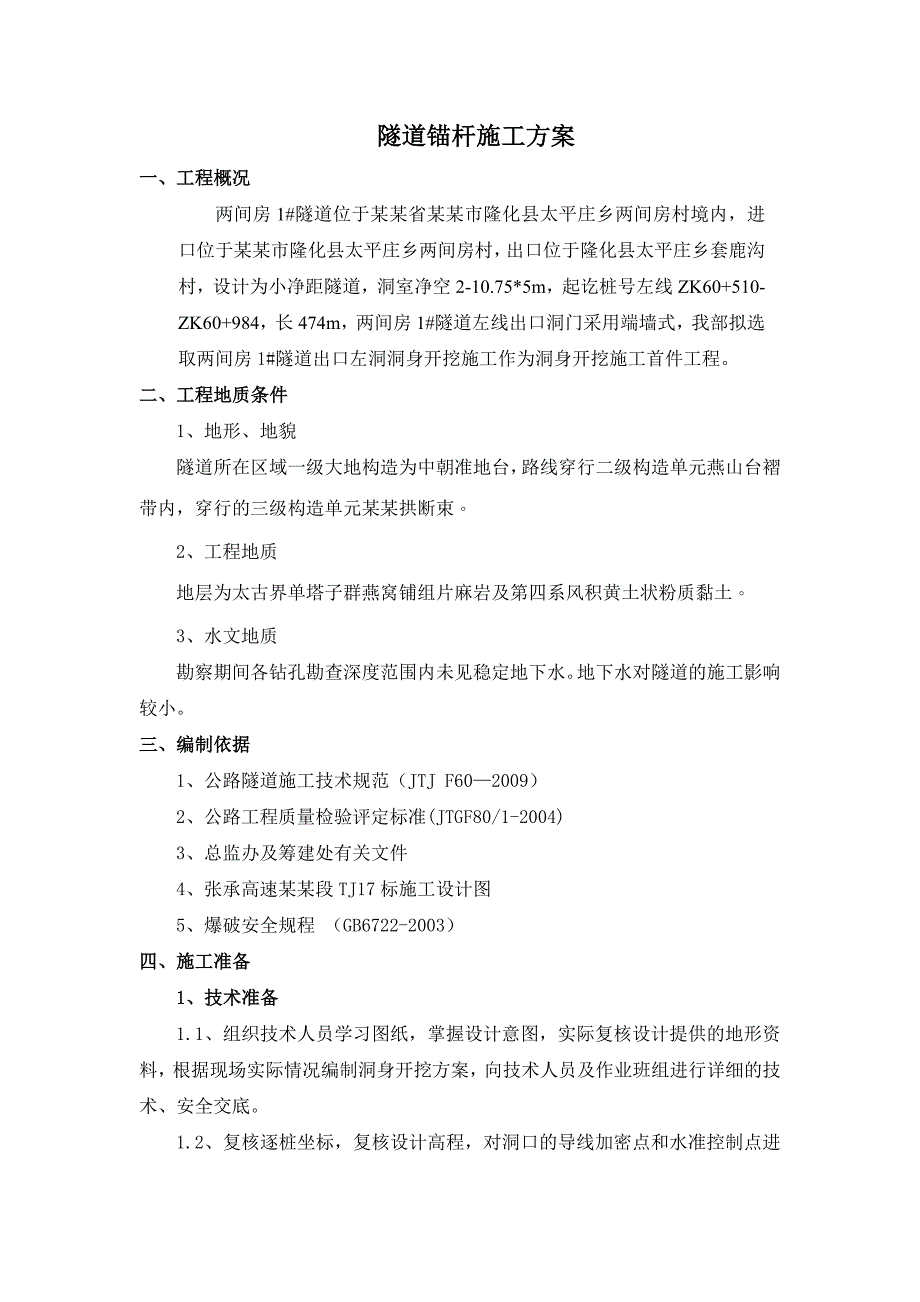

1、隧道锚杆施工方案一、工程概况两间房1#隧道位于某某省某某市隆化县太平庄乡两间房村境内，进口位于某某市隆化县太平庄乡两间房村，出口位于隆化县太平庄乡套鹿沟村，设计为小净距隧道，洞室净空2-10.75*5m，起讫桩号左线ZK60+510- ZK60+984，长474m，两间房1#隧道左线出口洞门采用端墙式，我部拟选取两间房1#隧道出口左洞洞身开挖施工作为洞身开挖施工首件工程。二、工程地质条件1、地形、地貌隧道所在区域一级大地构造为中朝准地台，路线穿行二级构造单元燕山台褶带内，穿行的三级构造单元某某拱断束。2、工程地质地层为太古界单塔子群燕窝铺组片麻岩及第四系风积黄土状粉质黏土。3、水文地质勘察期间

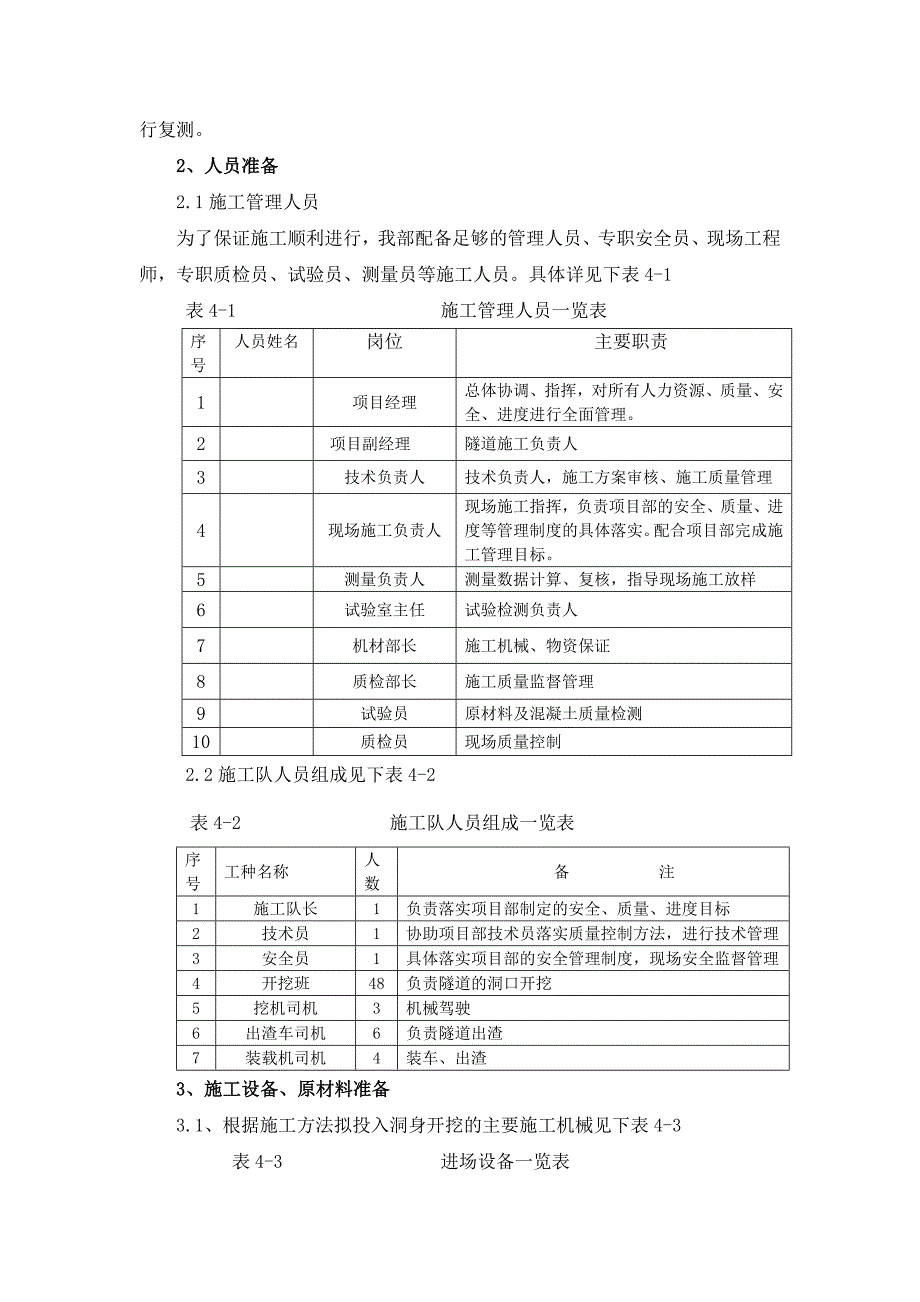

2、各钻孔勘查深度范围内未见稳定地下水。地下水对隧道的施工影响较小。三、编制依据1、公路隧道施工技术规范（JTJ F602009）2、公路工程质量检验评定标准(JTGF80/1-2004)3、总监办及筹建处有关文件4、张承高速某某段TJ17标施工设计图5、爆破安全规程 （GB6722-2003）四、施工准备1、技术准备1.1、组织技术人员学习图纸，掌握设计意图，实际复核设计提供的地形资料，根据现场实际情况编制洞身开挖方案，向技术人员及作业班组进行详细的技术、安全交底。1.2、复核逐桩坐标，复核设计高程，对洞口的导线加密点和水准控制点进行复测。2、人员准备2.1施工管理人员为了保证施工顺利进行，我部
3、配备足够的管理人员、专职安全员、现场工程师，专职质检员、试验员、测量员等施工人员。具体详见下表4-1表4-1 施工管理人员一览表序号人员姓名岗位主要职责1项目经理总体协调、指挥，对所有人力资源、质量、安全、进度进行全面管理。2项目副经理隧道施工负责人3技术负责人技术负责人，施工方案审核、施工质量管理4现场施工负责人现场施工指挥，负责项目部的安全、质量、进度等管理制度的具体落实。配合项目部完成施工管理目标。5测量负责人测量数据计算、复核，指导现场施工放样6试验室主任试验检测负责人7机材部长施工机械、物资保证8质检部长施工质量监督管理9试验员 原材料及混凝土质量检测10质检员现场质量控制 2.2施

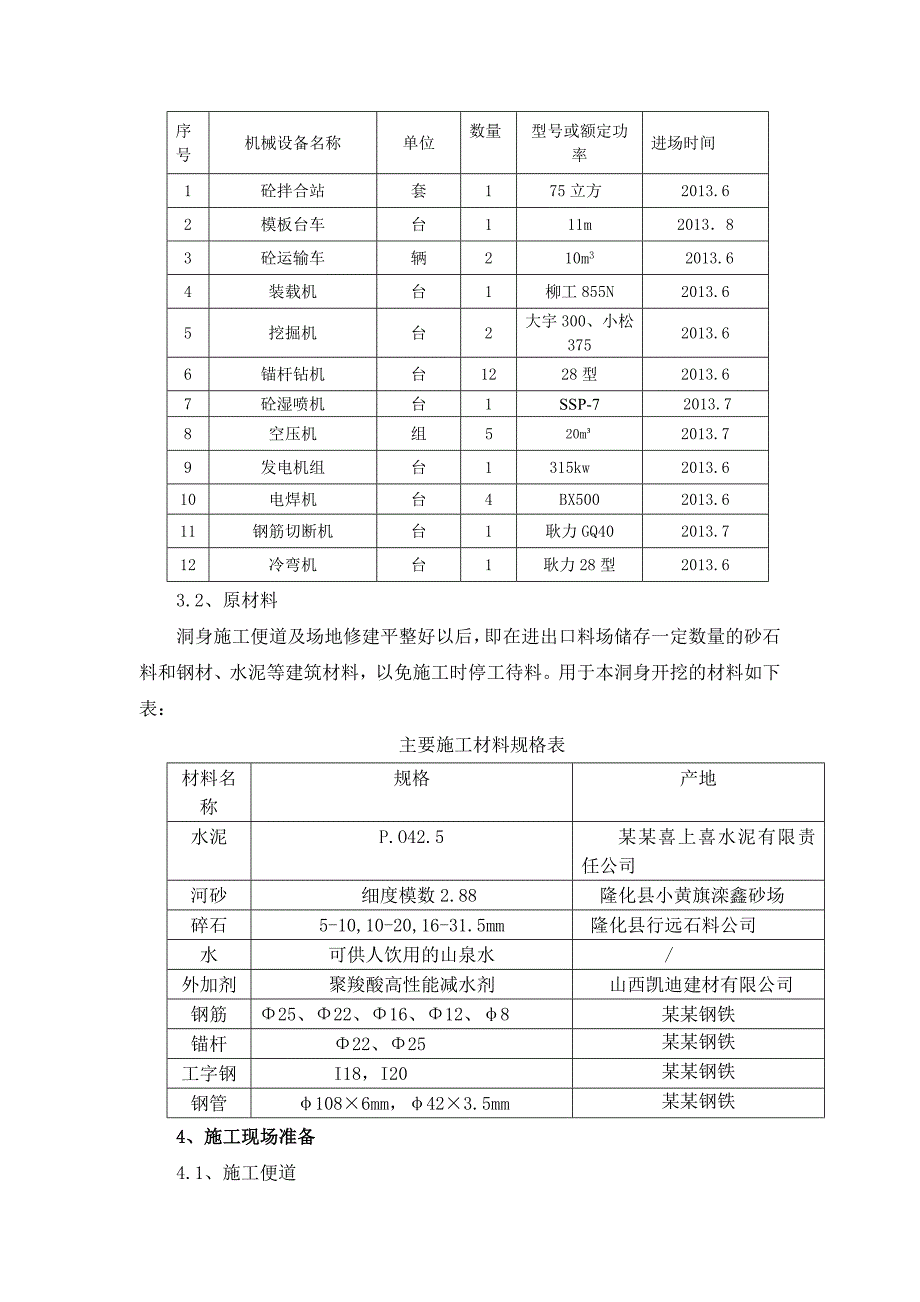

4、工队人员组成见下表4-2表4-2 施工队人员组成一览表序号工种名称人数备 注1施工队长1负责落实项目部制定的安全、质量、进度目标2技术员1协助项目部技术员落实质量控制方法，进行技术管理3安全员1具体落实项目部的安全管理制度，现场安全监督管理4开挖班48负责隧道的洞口开挖5挖机司机3机械驾驶6出渣车司机6负责隧道出渣7装载机司机4装车、出渣3、施工设备、原材料准备3.1、根据施工方法拟投入洞身开挖的主要施工机械见下表4-3表4-3 进场设备一览表序号机械设备名称单位数量型号或额定功率进场时间1砼拌合站套175立方2013.62模板台车台111m201383砼运输车辆210m3 2013.64装载
5、机台1柳工855N2013.65挖掘机台2大宇300、小松3752013.66锚杆钻机台1228型2013.67砼湿喷机台1SSP-72013.78空压机组520m2013.79发电机组台1315kw2013.610电焊机台4BX5002013.611钢筋切断机台1耿力GQ402013.712冷弯机台1耿力28型2013.63.2、原材料洞身施工便道及场地修建平整好以后，即在进出口料场储存一定数量的砂石料和钢材、水泥等建筑材料，以免施工时停工待料。用于本洞身开挖的材料如下表： 主要施工材料规格表材料名称规格产地水泥P.O42.5某某喜上喜水泥有限责任公司河砂细度模数2.88 隆化县小黄旗滦鑫砂
6、场碎石5-10,10-20,16-31.5mm隆化县行远石料公司水可供人饮用的山泉水 /外加剂聚羧酸高性能减水剂山西凯迪建材有限公司钢筋25、22、16、12、8某某钢铁锚杆22、25某某钢铁工字钢I18，I20某某钢铁钢管1086mm，423.5mm某某钢铁4、施工现场准备4.1、施工便道4.1计划从原有村路沿主线边修筑便道，便道平均宽度6米，排水设施齐全，采用30cm碎石作基层，振动压路机压实，可以供施工机械设备及材料运输车辆安全通行。4.2、施工及生活用水4.2.在隧道生活区打水井，生活及施工用水直接利用抽水泵从井内抽取，在驻地内修建一个10m3的蓄水池以储备生活用水，在拌和站内修建一个
7、60m3的蓄水池以解决混凝土拌制用水，在左右线隧道洞口各修建一个60 m3的蓄水池和30 m3的沉淀池以解决隧道施工用水。4.3、施工用电在隧道出洞口旁10米左右布置两台630Kw变压器用于隧道施工供电，前期由于大电未接通，考虑在隧道洞口布置一台315kw 发电机以解决进洞施工临时用电问题。五、 施工方法1、一般要求为保证拱部锚杆的施作质量，拱部锚杆采用专门锚杆机进行施作，锚杆机性能必须适合硬岩条件下的钻孔要求。侧墙及拱腰部位采用一般气腿式凿岩机钻孔。所有锚杆都必须安装垫板，垫板应与喷射混凝土紧密接触。、级围岩系统锚杆的垫板可在复喷完成后安装，以便于锚杆质量检测。锚杆施作位置用红漆进行标识。隧
8、道现场技术员准备锚杆验收专用记录本。对每次锚杆的检查验收，应详细注明锚杆施作的里程桩号、围岩等级、锚杆施作情况、设计数量、实做数量等。对中空锚杆的注浆，技术员进行旁站并记录，严禁未注浆行为。2、施工工艺中空注浆锚杆施工工艺流程见下图，砂浆锚杆施工工艺流程亦同。3、施工材料锚杆规格：25mm中空、22mm砂浆锚杆。锚杆垫板：Q235钢材垫板。砂浆配合比（质量比）：水泥：砂：水为1：11.5：（0.450.5），砂的粒径不宜大于3mm。水泥砂浆强度：不应低于M20，并符合设计要求。4、施工要点钻孔深度不应小于锚杆杆体有效长度，但深度超长值不应大于100mm。钻孔宜保持直线，系统锚杆钻孔方向宜与开挖
9、面垂直，当岩层层面或主要结构面明显时，应尽可能与其成较大交角，但与开挖面的垂直偏差不应大于20；局部锚杆应尽可能与岩层层面或主要结构面成大角度相交。锚杆深度要求：水泥砂浆锚杆孔深允许偏差为50mm。安装垫板时，应确保垫板与锚杆轴线垂直，确保垫板与喷射混凝土层紧密接触。当锚杆孔的轴线与孔口面不垂直时，采用下列两种方法进行调整：一是在螺帽下安装楔形垫块,二是在垫板后用砂浆或混凝土找平。锚杆砂浆凝固前不得加力。砂浆锚杆砂浆锚杆与中空注浆锚杆施工顺序不同，施工顺序为成孔后先注浆再安装锚杆。砂浆应随拌随用，一次拌和的砂浆应在初凝前用完，已初凝的砂浆不得使用。采用单管注浆工艺，灌浆管应插至距孔底50100
10、mm处，开始注浆后反复将注浆管向孔底送，使砂浆将孔内多余的水挤压出孔外，之后随水泥砂浆的注入缓慢匀速拔出。灌浆压力不宜大于0.4Mpa。注浆开始或中途暂停超过30min时，应用水润滑灌浆罐及其管路。砂浆灌注后应及时插入锚杆杆体，锚杆杆体插到设计深度时，孔口应有砂浆流出，若孔口无砂浆流出，则应将杆体拔出重新灌浆。砂浆的初凝不得小于3min，终凝不得大于30min。应使垫块与喷射混凝土紧密接触。中空注浆锚杆对中空锚杆的注浆，技术人员进行旁站并记录，严禁未注浆行为。中空注浆锚杆施工时应保持中空通畅，并留有专门排气孔。螺母应在砂浆初凝后拧紧，并使垫板与喷射混凝土面紧密接触。中空注浆锚杆应有锚头、垫板、
11、螺母、止浆塞等配件。注浆过程中，注浆压力应保持在0.3MPa左右，待排气口出浆后，方可停止灌浆。5、质量检验标准1）锚杆的材质、类型、规格、数量、质量和性能必须符合设计和规范的要求。2）锚杆插入孔内的长度不得短于设计长度的95%。3）砂浆锚杆和注浆锚杆的灌浆强度应不小于设计和规范要求，锚杆孔内灌浆密实饱满。4） 锚杆垫板应满足设计要求，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。5） 锚杆应垂直于开挖轮廓线布设。对沉积岩，锚杆应尽量垂直于岩层面。6）实测项目锚杆支护实测项目项次检查项目规定值或允许偏差检查方法和频率1锚杆数量（根）不少于设计现场逐根清点2锚杆拔力（kN）28d拔力平均值设计值
12、，最小拔力0.9设计值按锚杆数1%做拔力试验，且不小于3根做拔力试验3孔位（mm）50尺量：4钻孔深度（mm）50尺量：5孔径（mm）满足设计要求尺量：6锚杆长度满足设计要求按锚杆数的3%，或不少于3根7） 外观鉴定钻孔方向应尽量与围岩和岩层主要结构面垂直，锚杆垫板与岩面紧贴。六、质量保证措施1、质量保证机构建立以项目经理总负责的质量安全管理体系和以项目技术负责人负责的质检、试验、测量三个质量保证体系，贯彻GB/T1900ISO9000 质量管理和质量保证标准等一系列现代企业制度，形成项目经理质量总负责、总工程师质量总把关、质量检验工程师专职监察的内部质量监督组织保证机构。强化岗位责任制，完善
13、技术管理，确保检查项目工程质量全部合格。质量保证机构图框如图6-1（下页）组 长：李袁宗副组长：李占、代伟松组 员：邬俊、王猛、李富山、李永利2、质量保证措施2.1、施工前的质量控制工作2.1.1根据工程的要求和特点，组织专业技术人员编写具体施工组织设计，施工过程中着重控制的手段、检查设备、辅助装置、资源（包括人力）以达到规定的质量要求，并根据施工技术要求，分部分项制定详细的施工方案，编写施工工艺，以保证该工程的质量达到要求；2.1.2若施工时因客观原因发生变化，要及时对已制定的施工方案和有关程序进行修订和变更，并严格按照质量体系控制程序的要求，报送有关部门论证审批后，方可施工，确保程序的科学性和可行性，并做好变更后的标识和记录工作；2.1.3开工前要做好各部位、工序的技术交底工作，严格按照二级技术交底的要求，使各级施工人员清楚的掌握对进行的施工部位、工序的施工、施工工艺、技术规范要求，特殊和重点部位确保施工的准确性和规范性。质检员王猛技术员彭海军试验员刘斌测量员卢梦龙物资质检员张扬工程部闫伟物设部刘连军试验室李富山测量队李永利技术负责人 代伟松 生产副经理 李占项目经理李袁宗6-1质量保证机构图框2.2、技术保障措施
