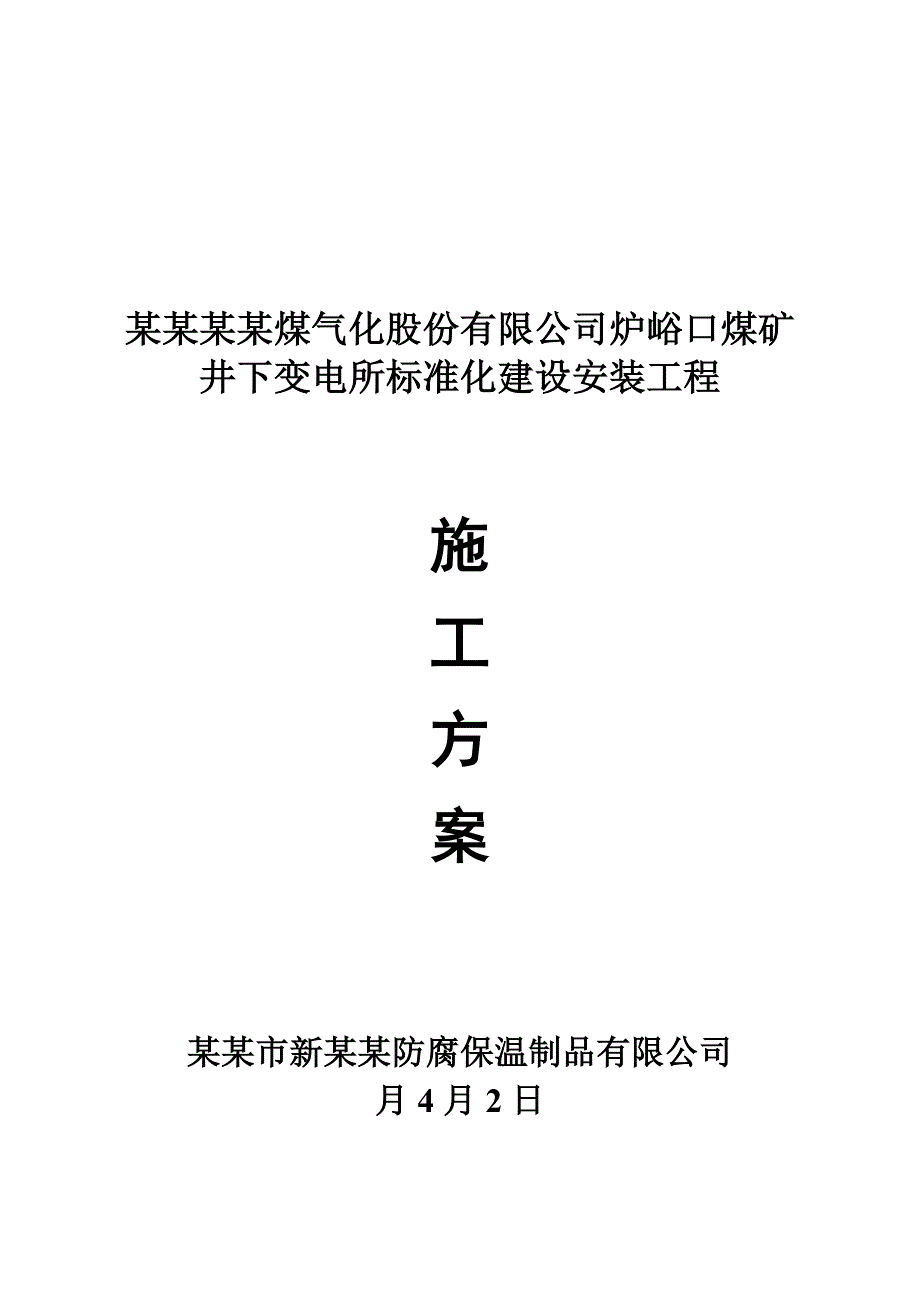

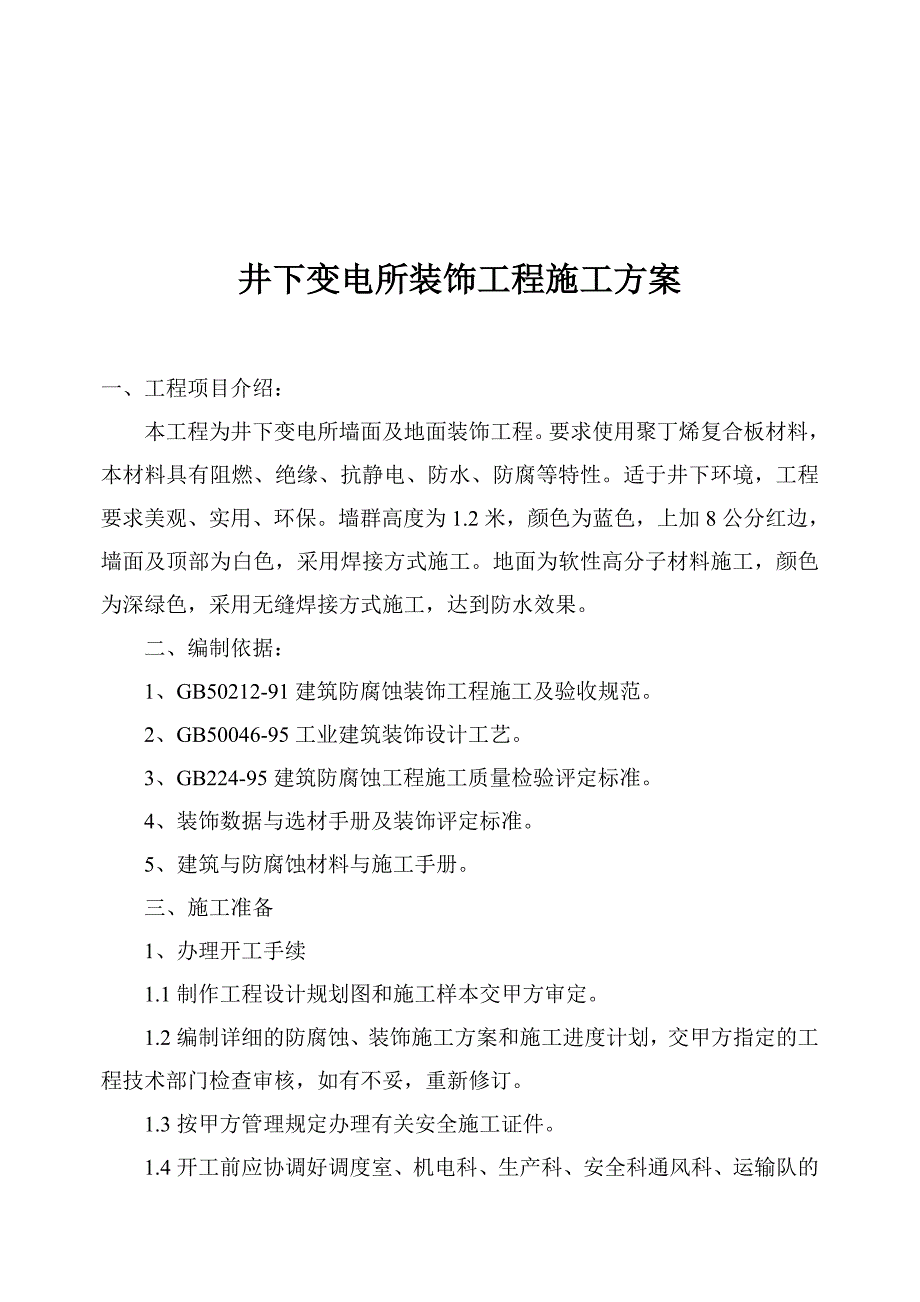

1、某某某某煤气化股份有限公司炉峪口煤矿井下变电所标准化建设安装工程施工方案某某市新某某防腐保温制品有限公司月4月2日井下变电所装饰工程施工方案一、工程项目介绍：本工程为井下变电所墙面及地面装饰工程。要求使用聚丁烯复合板材料，本材料具有阻燃、绝缘、抗静电、防水、防腐等特性。适于井下环境，工程要求美观、实用、环保。墙群高度为1.2米，颜色为蓝色，上加8公分红边，墙面及顶部为白色，采用焊接方式施工。地面为软性高分子材料施工，颜色为深绿色，采用无缝焊接方式施工，达到防水效果。二、编制依据：1、GB50212-91建筑防腐蚀装饰工程施工及验收规范。2、GB50046-95工业建筑装饰设计工艺。3、GB22

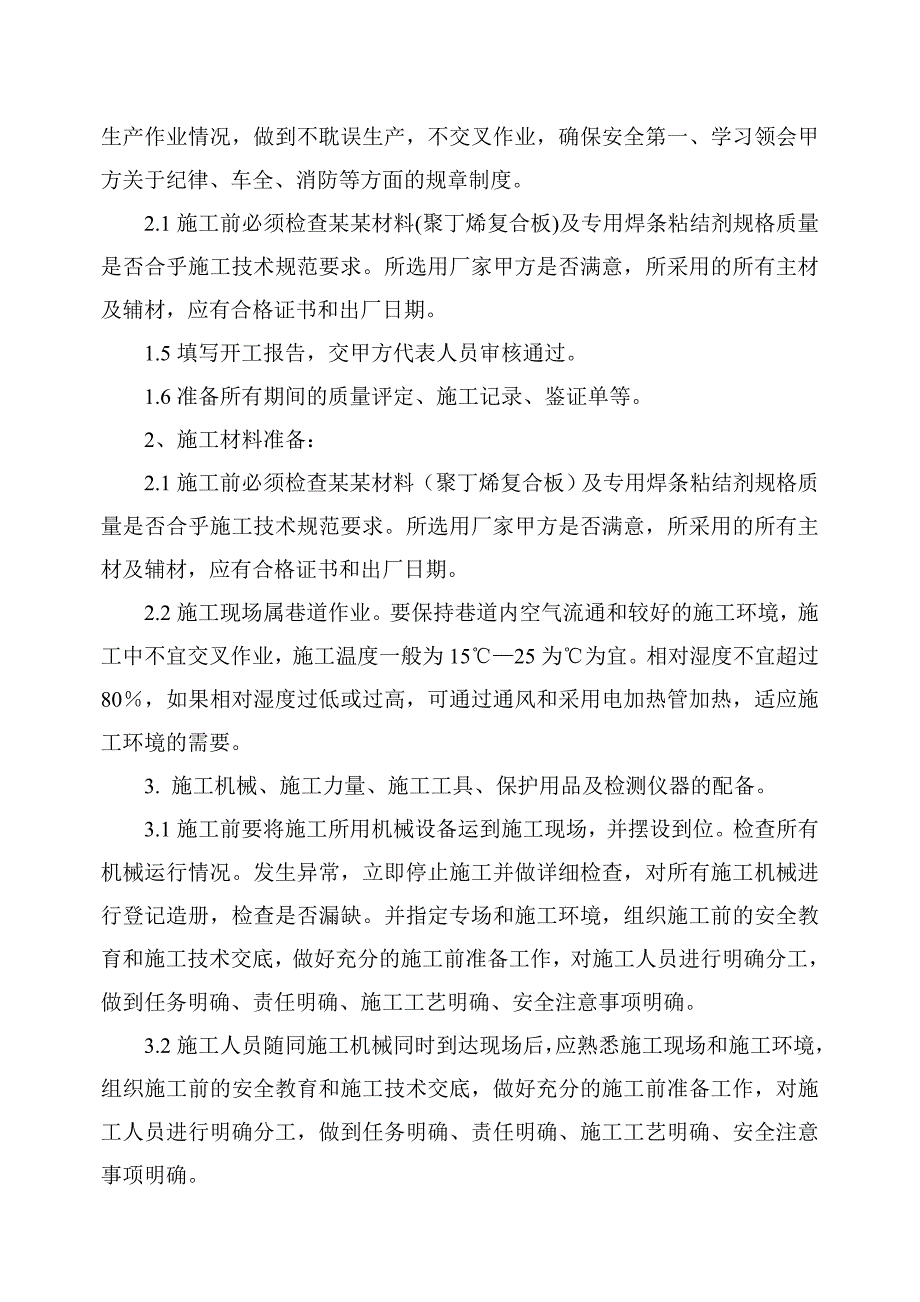

2、4-95建筑防腐蚀工程施工质量检验评定标准。4、装饰数据与选材手册及装饰评定标准。5、建筑与防腐蚀材料与施工手册。三、施工准备1、办理开工手续1.1制作工程设计规划图和施工样本交甲方审定。1.2编制详细的防腐蚀、装饰施工方案和施工进度计划，交甲方指定的工程技术部门检查审核，如有不妥，重新修订。1.3按甲方管理规定办理有关安全施工证件。1.4开工前应协调好调度室、机电科、生产科、安全科通风科、运输队的生产作业情况，做到不耽误生产，不交叉作业，确保安全第一、学习领会甲方关于纪律、车全、消防等方面的规章制度。2.1施工前必须检查某某材料(聚丁烯复合板)及专用焊条粘结剂规格质量是否合乎施工技术规范要求
3、。所选用厂家甲方是否满意，所采用的所有主材及辅材，应有合格证书和出厂日期。1.5填写开工报告，交甲方代表人员审核通过。1.6准备所有期间的质量评定、施工记录、鉴证单等。2、施工材料准备：2.1施工前必须检查某某材料（聚丁烯复合板）及专用焊条粘结剂规格质量是否合乎施工技术规范要求。所选用厂家甲方是否满意，所采用的所有主材及辅材，应有合格证书和出厂日期。2.2施工现场属巷道作业。要保持巷道内空气流通和较好的施工环境，施工中不宜交叉作业，施工温度一般为1525为为宜。相对湿度不宜超过80，如果相对湿度过低或过高，可通过通风和采用电加热管加热，适应施工环境的需要。3. 施工机械、施工力量、施工工具、保
4、护用品及检测仪器的配备。3.1施工前要将施工所用机械设备运到施工现场，并摆设到位。检查所有机械运行情况。发生异常，立即停止施工并做详细检查，对所有施工机械进行登记造册，检查是否漏缺。并指定专场和施工环境，组织施工前的安全教育和施工技术交底，做好充分的施工前准备工作，对施工人员进行明确分工，做到任务明确、责任明确、施工工艺明确、安全注意事项明确。3.2施工人员随同施工机械同时到达现场后，应熟悉施工现场和施工环境，组织施工前的安全教育和施工技术交底，做好充分的施工前准备工作，对施工人员进行明确分工，做到任务明确、责任明确、施工工艺明确、安全注意事项明确。3.3不同工种配备不同的劳动保护用品及使用工
5、具，彻底检查缺漏，并在施工中及时补充，以免延误正常施工，特别是安全用品要落实到人。3.4所有带电工器具必须配备安装漏电保护器，并在甲方指导下安接电源。3.5施工人员必须经过检查，老、弱、病、残者严禁下井作业。4、施工技术交底：4.1施工前项目部技术负责人要认真学习领会聚丁烯复合板硐室装饰工程工艺流程和施工技术要求，熟悉分项工程的工艺要求和技术要点。必要时编制相应的作业指导书，分发给每个施工人员和技术人员，确保施工的顺利进行，特别是对顶部装饰、墙裙装饰、地面铺衬等不同工艺的粘贴、焊接、固定等重要环节做好施工前的技术指导和技术交底。4.2对所有施工人员进行必要的技术培训，各施工工艺详细交底，并进行
6、考核，不合格者，不得单独操作。4.3对各工程中的重要施工环节，应做专门的技术交底，并对特殊工序进行施工前培训指导。重点做好施工中的疾病预防。4.4施工材料及辅材采购完毕，进入施工现场，要存放在专用仓库内，并做好各方面的防护及安全措施。四、聚丁烯复合板的性能1、聚丁烯复合板：聚丁烯复合板材颜色分为白色、黑色、蓝色、红色等，系树脂与增塑剂、稳定剂等配合后，经热捏合，塑化挤出成型而成，聚丁烯复合板的规格应符合GB4454-84规定，提供使用聚丁烯复合板材，外观表面应光滑、平整、无裂缝、无起泡、无明显杂质和未分配的配合料，直径2-3mm的凹陷，在板面上应不多于5个m2：色泽均匀，允许有不明显手感的波纹
7、，挂料和斑点，板的边缘整齐，否则应剔除不用。2、聚丁烯复合板焊条软焊条的配方与软板相同，由树脂、增塑剂、稳定剂等配合后，经热捏和、塑化，挤出成型，半圆形焊条的横截声，目前国内尚无软装饰，板焊条标准，其外观质量与软PVC板相同。3、聚丁烯复合板是由软质和硬质两种组成，其性质优良，各具特色，它具有绝缘、阻燃、防腐蚀、耐嘲碱、耐磨抗压、使用寿命长等多种优点。五、聚丁烯复合板的用途1、聚丁烯复合板是目前我国刚上市的新型装饰材料，它不但使用于机关、医院、办公用具的制作，同时也广泛应用金属表面内外衬里，库房、井下、煤矿巷道耐酸碱、抗腐蚀、防潮湿装饰、各种地面的硬化、防腐，耐酸碱槽罐内外壁衬里，以及化工，国
8、防，建筑，船舶等领域。2、聚丁烯复合板从质量性能等方面优胜于聚丙烯、聚氯乙烯板。是用于地面设备内外衬里、井下、巷道防水、巷道装饰、库房耐酸碱、墙壁硬化等工程的最佳选材。3、聚丁烯复合板材又分为同一性能软板和硬板两种型号。从而适应于不同类型的防腐装饰工程的需要。根据不同性质的地面设备使用聚丁烯复合板材，进行巷道装饰库房衬里、地面硬化均能达到防腐蚀、，防渗漏和净化表面的目的和达到装饰美观，环境卫生、耐磨、防潮湿、防水防渗、抗冲击的要求。4、聚丁烯复合板材的使用，一般是根据所装饰的项目和所防物体的需要和使用寿命而确定，使用不同厚度的聚丁烯复合板对不同项目进行装饰和防腐，其效果是不一样的，这是因为聚丁
9、烯复合板的所用某某料组合是相同的，防腐蚀介质是相同的。但如果使用薄厚不一的聚丁烯复合板，他的使用寿命和防腐蚀能力就大不相同。一般使用厚度为10mm的高分子防腐蚀聚丁烯复合板，它的使用寿命为10年；使用1020mm对工业用地面和设备表面进行防腐装饰，使寿命为15-20年，为此，工程项目和使用板材要根据物体的实际需要和使用价值来确定。六、表面清理1、施工前要对现场需防物体表面进行全面认真的检查，对于有缺陷的要进行清除，所装饰地面表面要平整。2、对于凹凸不平和坚硬不一的地面要进行重新处理。3、根据工程需要，施工表面需要一定坡度的，要留出工程需要坡度，但坡度表面一定要平。4、在表面处理过程中，对于巷道
10、地面凹凸不平，要使用水泥砂浆进行找平，并测出平行面，为板材铺衬打好基础。5、表面坚硬使用高分子PVFE板材不宜打铆钉，阵用环氧树脂粘贴的地面，要对地面进行拉毛处理，以便增强其粘结度。6、地面处理进行下道工序前，利用棉布或压缩空气，要对地面整体进行清扫，达到表面不留任何尘土和杂物。七、龙骨制作与安装根据我公司多处施工经验，龙骨制作一般采用两种材料1、金属构件制作。其制作方法是在内壁装饰顶部取中心点，有吊柱下垂，使其形成上下垂直中心，使用6X6mm扁铁，作为龙骨支撑件，根据装饰所需弧度使用膨胀镙钉和不锈钢镙钉，将扁铁固定在顶壁上，使其形成弧度相等的弧圈，第1-1.5米为一带，依次类推，两侧使用规格
11、相等的扁铁，顺向固定在以制作的横向支撑件上，使其形成一个坚实的整体。2、采用厚度为15-20mm的聚丁烯复合板作为龙骨主材，工艺方法同上，其不同的是将板材切割成50-80mm不等的板条，经加热取所需弧度进行安装，固定工艺同上。八、板材制作表面清理工艺完成后，要有专业技术人员进行下料(即按施工需要的设计规格尺寸进行板材切割)，为保证施工质量，下料时要使用动力工具进行板材切割，切割后并对板材进行标号，避免放工中出现误拿乱用影响工程质量，拖延工期进展。九、板材安装的工艺要求1、板材安装要在预先设计的规格，按顺序排号逐一进行。2、板材固定要牢固，板材与金属结构布局合理表面平整。3、对于板材开口要封焊并
12、进行表面磨平。4、板缝焊接要按照拉焊、条焊、表焊的顺序进行。十、特殊条件的施工要求1、对于施工面积较大的表面，其基础由于多种某某因造成坚实不一，如整体施工可能造成个别部位在一定阶段时间内出现问题，从而影响整体工程的使用寿命，并对维修造成困难或造成经济损失。这个问题实际上不存在，因为聚丁烯复合板本身安装是分块制作。如果某个部分出现问题，从新把它分割出来，经过地面处理，再把它焊接起来就完好如初即省料又方便。2、如果施工基础需要分块施工的，施工前进行分段分块按平米进行设计。施工中标明尺寸，以后出现问题可按设计片块进行维修。十一、聚丁烯复合板的粘贴与密封1、专用粘结剂涂刷工艺完成后，应及时进行聚丁烯复
13、合板的粘贴。2、聚丁烯复合板的粘贴。21聚丁烯复合板的粘贴是工艺流程中的重要环节，因为它不但要求表面平整，更要求的是必须与所防地表面紧密结合成为一体，从而达到坚固、坚实、美观、耐用、防潮湿、耐酸碱之目的。因此对聚丁烯复合板的粘贴必须慎之又慎，首先在选好板材的基础上，要求所上板材四边要垂直均匀，所留焊缝一致；接头无凹凸现象出现，这样才能为下步焊接打好基础。这是聚丁烯复合板粘贴工艺个的重要环节之一；其第二环节是如果地面需要有坡度施工，这就需要掌握地面坡度与板材的结合，如使用软板，要防止凹凸现象出现，用硬板，要对板材进行加热处理，从而达到板材与地面的结合。2.2板缝焊接。板缝焊接是工艺流程中的扫尾工
14、程，但此工艺非常重要。这是因为此工艺若有一处焊接不严，将会对总体工程产生巨大的破坏作用(大气的影响，腐蚀物质的渗漏)。此道工艺要指定专业人员进行施工。焊接前对焊接缝孔要进行认真清理，必要时对缝孔进行热处理，然后用专用焊条进行焊接。使板材焊接为一体，达到防脱、防渗、防腐蚀、净化环境、耐酸碱的目的。2.3以上工艺完成后，要认真进行自检自查，发现问题及时修补确保工程质量万无一失。2.4工程验收。整体工程施工完成后，由甲乙双方有关人员参加进行全面验收，确认无质量问题方可使用。十二、安全措施1、施工人员必须严格按照安全生产，文明施工的要求积极推行施工现场的标准化管理。按施工要求科学的组织施工。2、施工图
