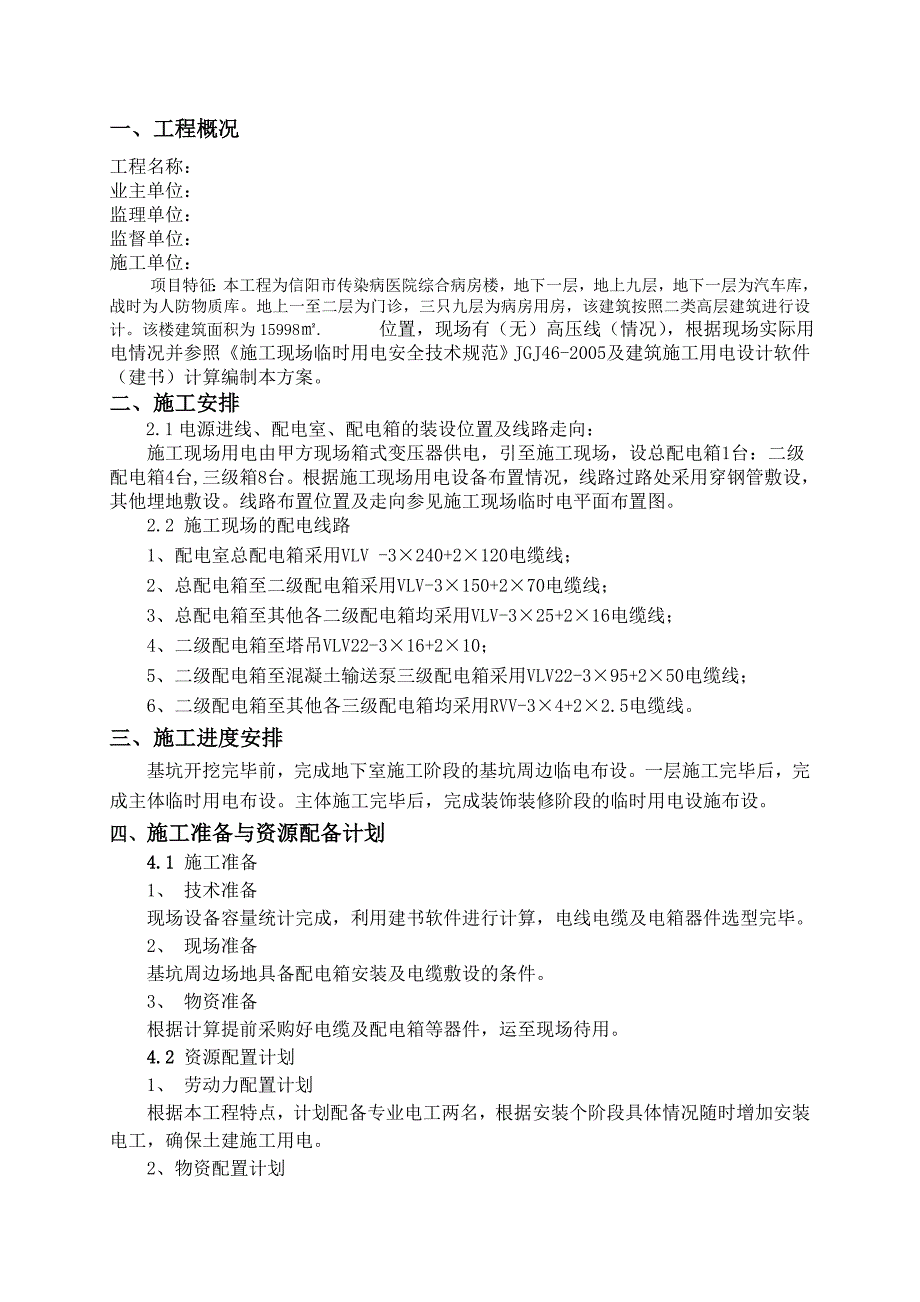

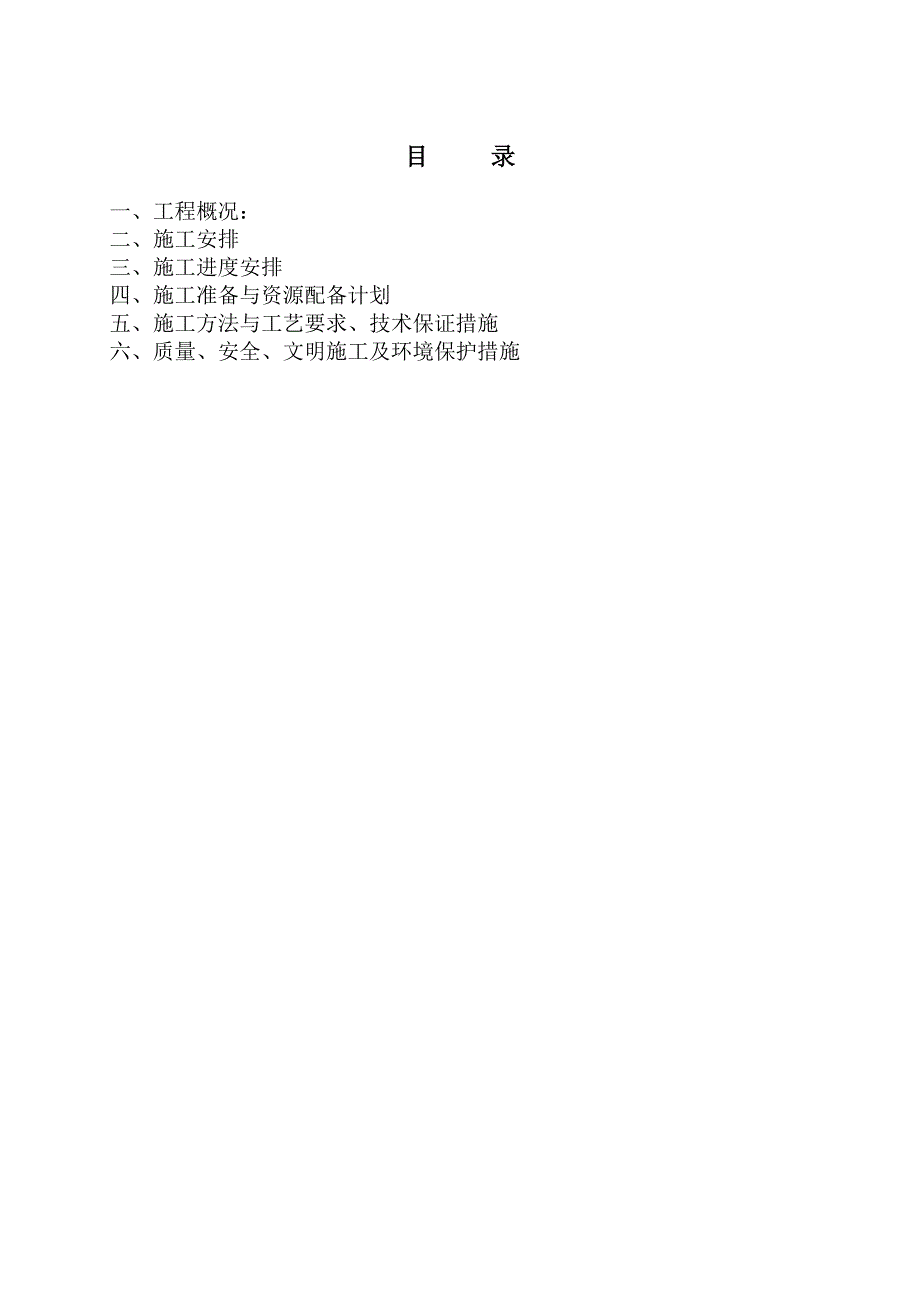

1、目 录一、工程概况：二、施工安排三、施工进度安排四、施工准备与资源配备计划五、施工方法与工艺要求、技术保证措施六、质量、安全、文明施工及环境保护措施一、工程概况工程名称：业主单位：监理单位：监督单位：施工单位：项目特征：本工程为信阳市传染病医院综合病房楼，地下一层，地上九层，地下一层为汽车库，战时为人防物质库。地上一至二层为门诊，三只九层为病房用房，该建筑按照二类高层建筑进行设计。该楼建筑面积为15998. 位置，现场有（无）高压线（情况），根据现场实际用电情况并参照施工现场临时用电安全技术规范JGJ46-2005 及建筑施工用电设计软件（建书）计算编制本方案。二、施工安排2.1电源进线、配电
2、室、配电箱的装设位置及线路走向：施工现场用电由甲方现场箱式变压器供电，引至施工现场，设总配电箱1台：二级配电箱4台,三级箱8台。根据施工现场用电设备布置情况，线路过路处采用穿钢管敷设，其他埋地敷设。线路布置位置及走向参见施工现场临时电平面布置图。2.2 施工现场的配电线路 1、配电室总配电箱采用VLV -3240+2120电缆线； 2、总配电箱至二级配电箱采用VLV-3150+270电缆线；3、总配电箱至其他各二级配电箱均采用VLV-325+216电缆线；4、二级配电箱至塔吊VLV22-316+210；5、二级配电箱至混凝土输送泵三级配电箱采用VLV22-395+250电缆线；6、二级配电箱至
3、其他各三级配电箱均采用RVV-34+22.5电缆线。三、施工进度安排基坑开挖完毕前，完成地下室施工阶段的基坑周边临电布设。一层施工完毕后，完成主体临时用电布设。主体施工完毕后，完成装饰装修阶段的临时用电设施布设。四、施工准备与资源配备计划4.1 施工准备1、 技术准备 现场设备容量统计完成，利用建书软件进行计算，电线电缆及电箱器件选型完毕。 2、 现场准备 基坑周边场地具备配电箱安装及电缆敷设的条件。 3、 物资准备 根据计算提前采购好电缆及配电箱等器件，运至现场待用。4.2 资源配置计划 1、 劳动力配置计划 根据本工程特点，计划配备专业电工两名，根据安装个阶段具体情况随时增加安装电工，确保

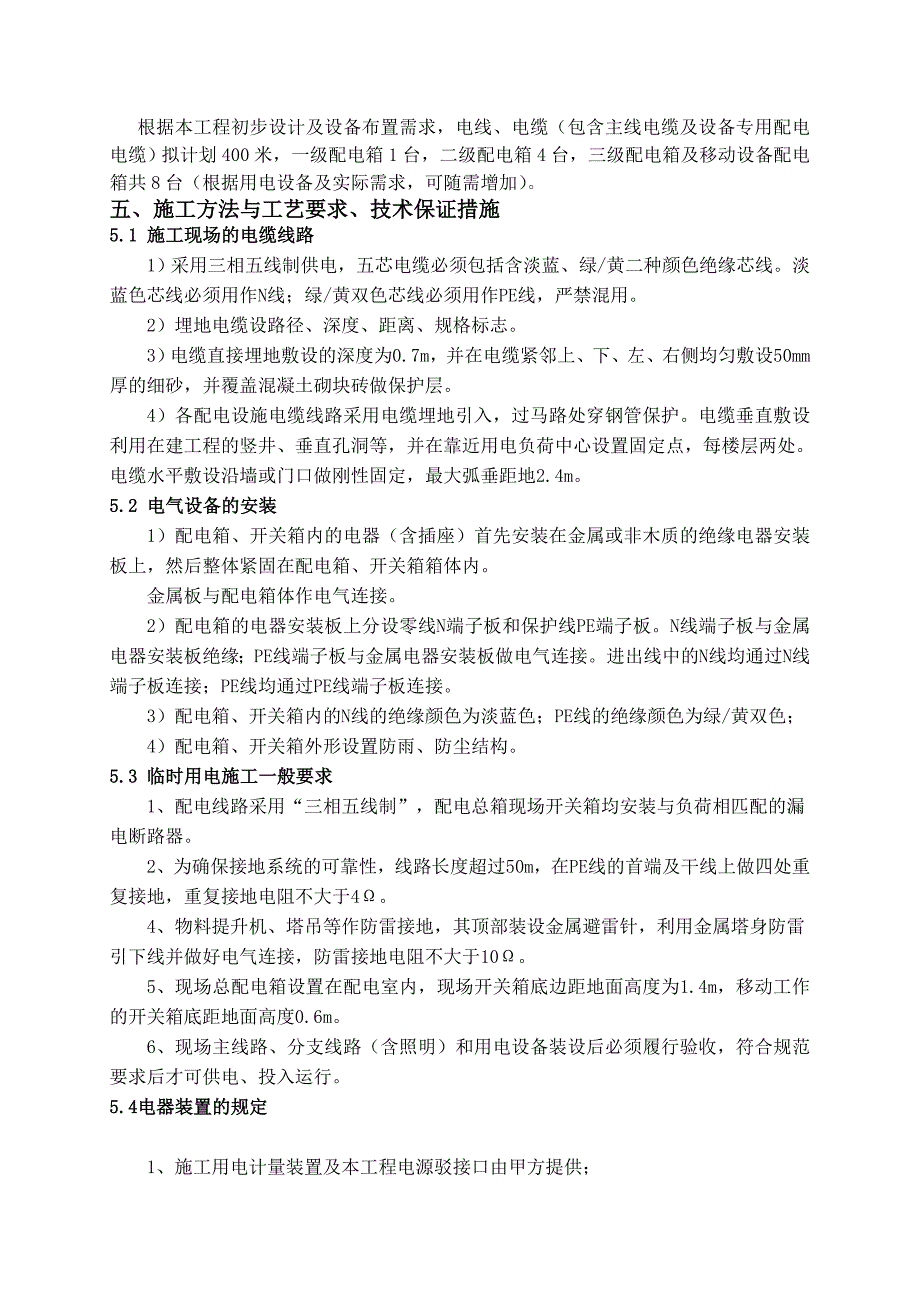

4、土建施工用电。 2、物资配置计划 根据本工程初步设计及设备布置需求，电线、电缆（包含主线电缆及设备专用配电电缆）拟计划400米，一级配电箱1台，二级配电箱4台，三级配电箱及移动设备配电箱共8台（根据用电设备及实际需求，可随需增加）。五、施工方法与工艺要求、技术保证措施5.1 施工现场的电缆线路1）采用三相五线制供电，五芯电缆必须包括含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。2）埋地电缆设路径、深度、距离、规格标志。3）电缆直接埋地敷设的深度为0.7m，并在电缆紧邻上、下、左、右侧均匀敷设50mm厚的细砂，并覆盖混凝土砌块砖做保护层。4）各配
5、电设施电缆线路采用电缆埋地引入，过马路处穿钢管保护。电缆垂直敷设利用在建工程的竖井、垂直孔洞等，并在靠近用电负荷中心设置固定点，每楼层两处。电缆水平敷设沿墙或门口做刚性固定，最大弧垂距地2.4m。5.2 电气设备的安装 1）配电箱、开关箱内的电器（含插座）首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体作电气连接。2）配电箱的电器安装板上分设零线N端子板和保护线PE端子板。N线端子板与金属电器安装板绝缘；PE线端子板与金属电器安装板做电气连接。进出线中的N线均通过N线端子板连接；PE线均通过PE线端子板连接。3）配电箱、开关箱内的N线的绝缘颜色为淡
6、蓝色；PE线的绝缘颜色为绿/黄双色；4）配电箱、开关箱外形设置防雨、防尘结构。5.3 临时用电施工一般要求1、配电线路采用“三相五线制”，配电总箱现场开关箱均安装与负荷相匹配的漏电断路器。2、为确保接地系统的可靠性，线路长度超过50m，在PE线的首端及干线上做四处重复接地，重复接地电阻不大于4。4、物料提升机、塔吊等作防雷接地，其顶部装设金属避雷针，利用金属塔身防雷引下线并做好电气连接，防雷接地电阻不大于10。5、现场总配电箱设置在配电室内，现场开关箱底边距地面高度为1.4m，移动工作的开关箱底距地面高度0.6m。6、现场主线路、分支线路（含照明）和用电设备装设后必须履行验收，符合规范要求后才
7、可供电、投入运行。5.4电器装置的规定1、施工用电计量装置及本工程电源驳接口由甲方提供；2、总配电箱设置电压表、电流表、运行指示灯及电压转换开关；3、总配电箱装设自带熔断器的总隔离开关，分路安装透明外壳有可视分断点的漏电断路器；4、分配电箱内设置总隔离开关，分路安装透明外壳有可视分断点的漏电断路器；5、开关箱内设隔离开关和漏电断路器；6、每台用电设备应有各自专用的开关箱，必须实行“一机、一闸、一漏、一箱制”；7、漏电断路器设在开关箱电源隔离开关的负荷侧。5.5绘制施工现场临时用电配置图（一）现场平面布置图(二 ) 配电箱制作方法图 一级箱二级箱 三级配电箱（纯设备线路） 三级配电箱（有照明设备
8、或者有指示灯的或者无照明设备但漏电保护器是此种型号的）（三）防雷接地图 避雷地极（四）配电箱系统图六、质量、安全、文明施工及环境保护措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：6.1安全用电技术措施1、本工程采用TN-S系统。TN-S的PE线不许断线。在供电末端应将PE线做重复接地。除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且
9、必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出。2、设置漏电保护器总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。3、电气设备的设置应符合下列要求：（1）配电系统设总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。动力配电箱与照明配电箱分别设置。（2）分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。（3）每台用电设备必须有各自专用的开关箱。（4）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面。4、电气设备的安装 （
10、1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。（2）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。金属箱门与金属箱体必须通过采用编织软铜线做电气连接。（3）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。（4）配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱
11、体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。（5）配电箱、开关箱外形结构应能防雨、防尘。5、电工及用电人员必须符合以下要求：（1）电工必须经过按国家现行标准考核合格后，持证上岗工作。（2）各类用电人员应掌握安全用电基本知识和所用设备的性能。6、电气设备的使用与维护（1）配电箱、开关箱应有名称、用途、分路标记及系统接线图。（2）配电箱、开关箱箱门应配锁，并应由专业负责。（3）临时电工配电箱、开关箱应每周进行一次检查和维修。并应做检查、维修工作记录。（4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有
12、人工作”停电标志牌，严禁带电作业。（5）配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱分配电箱开关箱；停电操作顺序为：开关箱分配电箱总配电箱。但出现电气故障的紧急情况可除外。（6）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。（7）配电箱、开关箱内不得放置任何杂物，并应保持清洁。（8）配电箱、开关箱内不得随意挂接其他用电设备。（9）配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。（10）配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀
13、介质和易燃易爆物接触。6.2安全用电防火措施 1、合理选择导线截面。2、电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢固。3、施工现场内严禁使用电炉子。使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超过100W的灯泡。4、使用焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。5、施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。6、存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规范要
14、求。7、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。8、设有消防设施的施工现场，消防泵的电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器。9、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：（1）、迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。 （2）、当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。（3）、扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。总箱1用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量Pe 1地泵 90KW902对焊机 39KW393塔吊 33.5KW JC=25%33.54楼层移动箱 15KW155办公区 10KW106生活区 10KW107混凝土搅拌机 7.5KW7.58混凝土搅拌机 7.5KW7.59施工升降机 SC2007.5KW7.510镝灯 7KW711钢筋调直机 3KW312钢筋调直机 3KW313钢筋切断
